Optionskarte
Produktinformationen "Optionskarte"

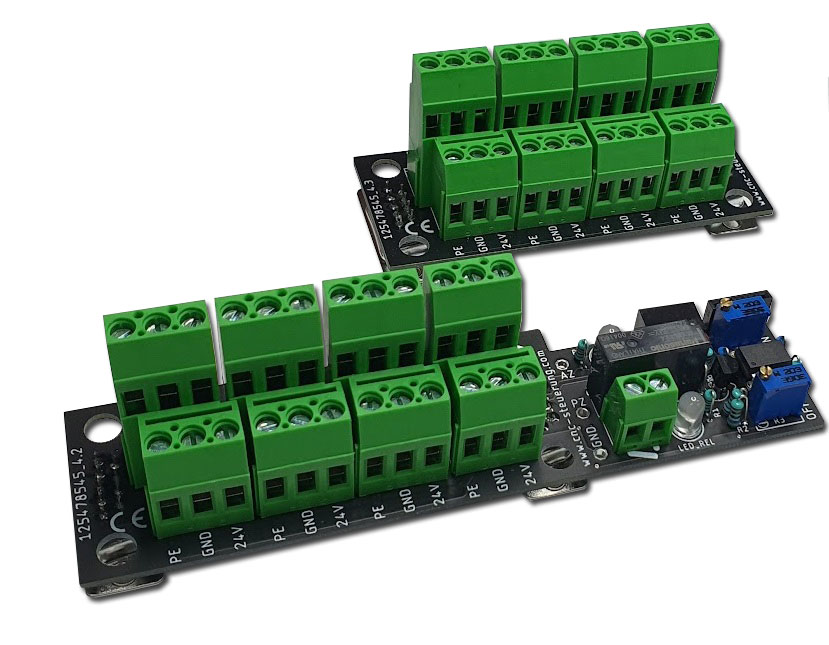

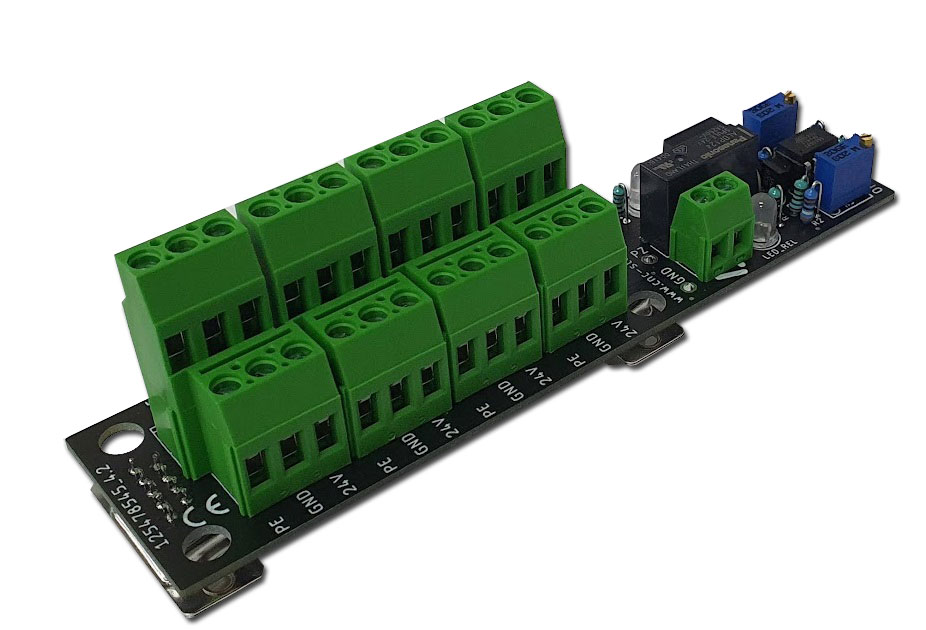

Optionskarte für unser IP-S IN
OUT-Block für die IP-S Steuerung Board - Auch für das neue CNC Connectsystem
V2.0 geeignet
Hiermit kann die Spannungsversorgung für die Endlagenschalter direkt oberhalb
der Eingangssignal eingespeist werden. Kein lästiges Verdrahten mehr quer durch
den Schaltschrank.
Mit dieser Platine haben Sie die 24 Volt +/- und PE an der Stelle, wo Sie es
benötigen. Mit dieser Platine wird die Verdrahtung Zeit deutlich verkürzt
und sicherer gemacht.
Schließen Sie hier die Stromversorgung für Ihre Sensoren an. In der Regel hat
ein Sensor ein fertiges Kabel was umständlich abisoliert werden muss da die
Spannungsversorgung an einer anderen Stelle im Schaltschrank befindet.
Damit ist jetzt ein für alle Zeit Schluss.
Nun ist die Spannungsversorgung für Ihre Sensoren in unmittelbarer Nähe der
Eingangssignale.
Oben die Spannung abgreifen und das Signal anlegen.
Es stehen Ihnen 8 x 24 Volt 8 x GND und 8 x PE zu Verfügung
Lieferumfang:
1 x Erweiterungsplatine mit Zeitschaltuhr
4 x Schrauben und ein Werkzeug für die Schrauben.
