Steckerbelegung A6 Kabel
Geschätze Lesezeit: 2 Minuten
03.08.2026
Steckerbelegung Encoder Stecker Firewirestecker:
Orange = PIN1 = 5 Volt
Rot = PIN2 = 0 Volt
Blau = 5 = PS+
Violett = 6 = PS-
Orange = PIN1 = 5 Volt
Rot = PIN2 = 0 Volt
Blau = 5 = PS+
Violett = 6 = PS-

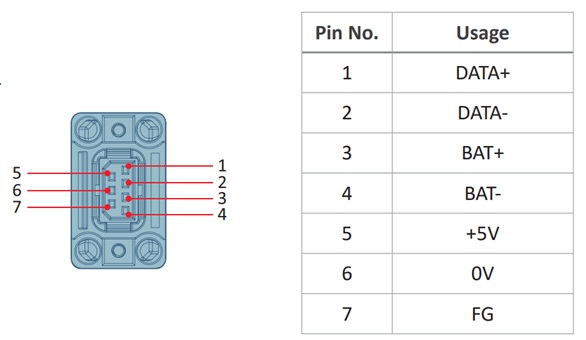

Encodersteckerbelegung Motorseitig
Steckerbelegung Encoder Stecker:
Orange = PIN5 = 5 Volt
Rot = PIN6 = 0 Volt
Blau = 1 = Data +
Violett = 2 = Data -
Orange = PIN5 = 5 Volt
Rot = PIN6 = 0 Volt
Blau = 1 = Data +
Violett = 2 = Data -

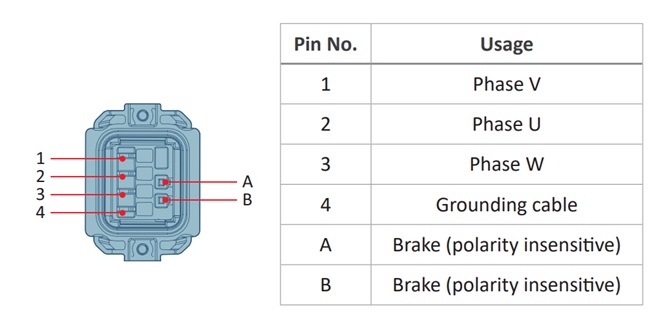

Motorkabel Belegung
Wir verwenden folgende Aderfarben:
Motorleitung:
Braun = PIN1 = V
Blau = PIN2 = U
Rot = PIN 3 = W
Grün/Gelb = PIN 4 = PE
Wenn Motor mit Bremse:
Weis = A = Break (potentialfrei)
Schwarz = B = Break (Potentialfrei)
