Welcher Riemen für CNC Anwendungen?
Welcher Riementyp für eine CNC Maschine verwenden

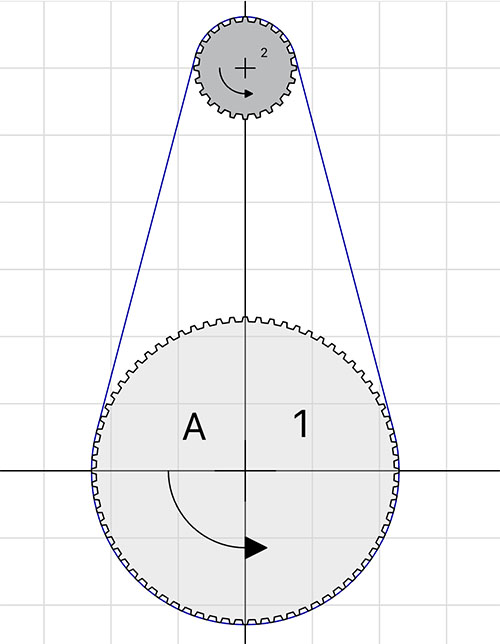

Zahnriemen ermöglichen eine laufruhige und synchrone Kraftübertragung. Riementriebe sind wenn sie richtig ausgelegt sind wartungsarm.
Wichtig:
Kleine Riemenscheiben verringern die Lebensdauer des Riemen. Es sollten im Idealfall immer 6 Zähne im Eingriff sein um das maximale Drehmoment übertragen zu können.
Welchen Riementypen gibt es überhaupt?
Eigentlich sehen wir immer 3 verschiedene Riementypen die verbaut werden:
Modell : T
Modell : AT
Modell : HTD
Das T Profil:
Klassisches trapezförmiges Profil nach ISO 17396 mit metrischen Abmessungen,
klassische Teilung T2,5, T5 und T10
Häufig verwendeter, preiswerter, sauberer StandardRiementrieb in vielen Bereichen des Maschinenbaus
T-Zahnriementriebe sind nicht spielarm - nicht geeignet für CNC Achsen
Das AT Profil:
Trapezförmiges Profil nach ISO 17396 speziell zur Übertragung hoher Zugkräfte, mit metrischen Abmessungen, klassische Teilung AT3, AT5 und AT10
AT-Zahnriementriebe sind nicht spielarm - nicht geeignet für CNC Achsen
Das HTD Profil:
Hochleistungsriemen mit halbrundem Zahnprofil, mit metrischen Abmessungen,
klassische Teilung 3 mm, 5 mm, 8 mm und 14 mm
Spielarmer Riementrieb mit hoher Leistung in vielen Bereichen des Maschinenbaus.
HTD Riemen sind spielarm und für CNC Achsen geeignet.
Allerdings neigen diese zu etwas mehr Geräusche bei hohen Drehzahlen, weil die Luft in zwischen Riemen und Riemenrad auf Grund der Spielfreiheit schwerer entweichen kann.
Wir empfehlen für die Befestigung der Riemenscheibe eine BAR Spannbuche.

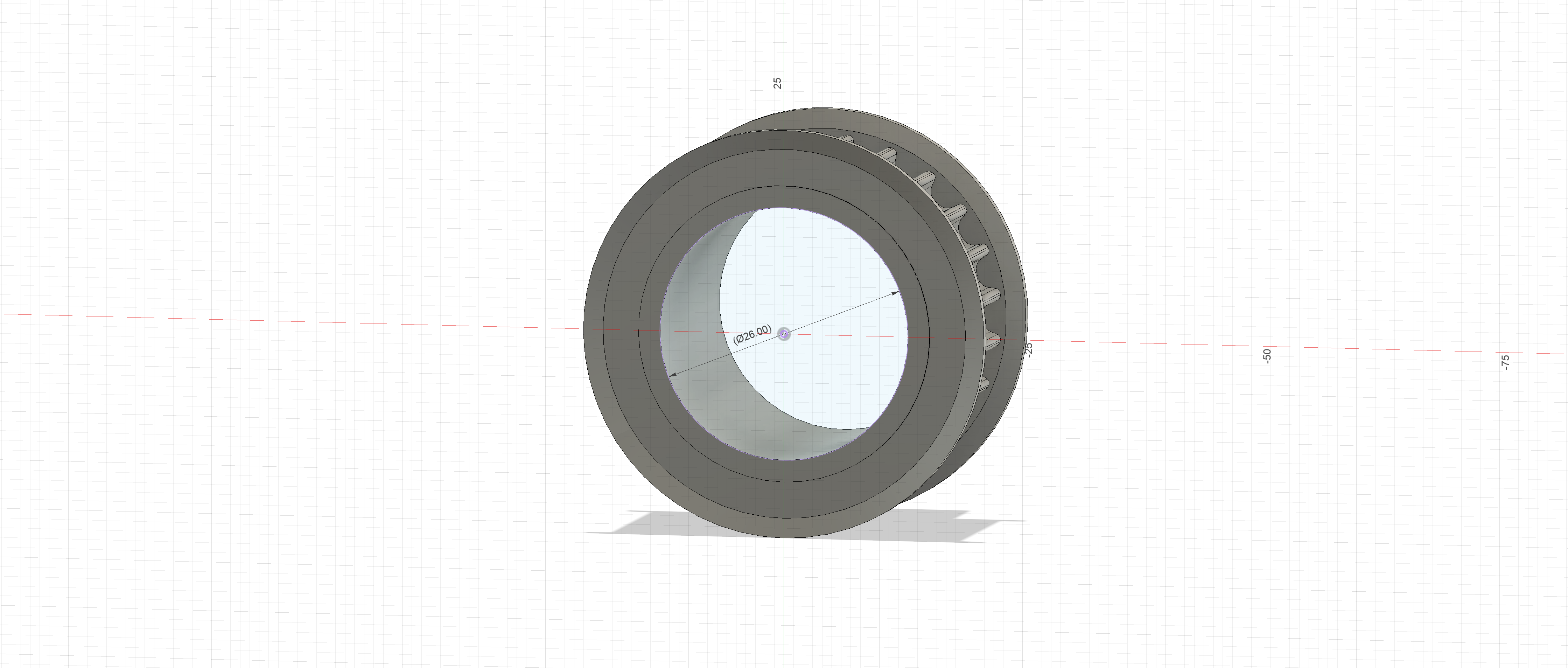

Die Riemenscheibe kann einfach mit einer Drehmaschine ausgedreht werden und die Spannbuchse kann dann einfach eingesetzt werden.
Beispiel:
An einer 24er Riemenscheibe und einem 400 Watt Motor mit 14er Welle muss eine 26mm Bohrung vorgesehen werden.
