3D Taster mit Makros
Software Variante:
Mach4 Privatversion

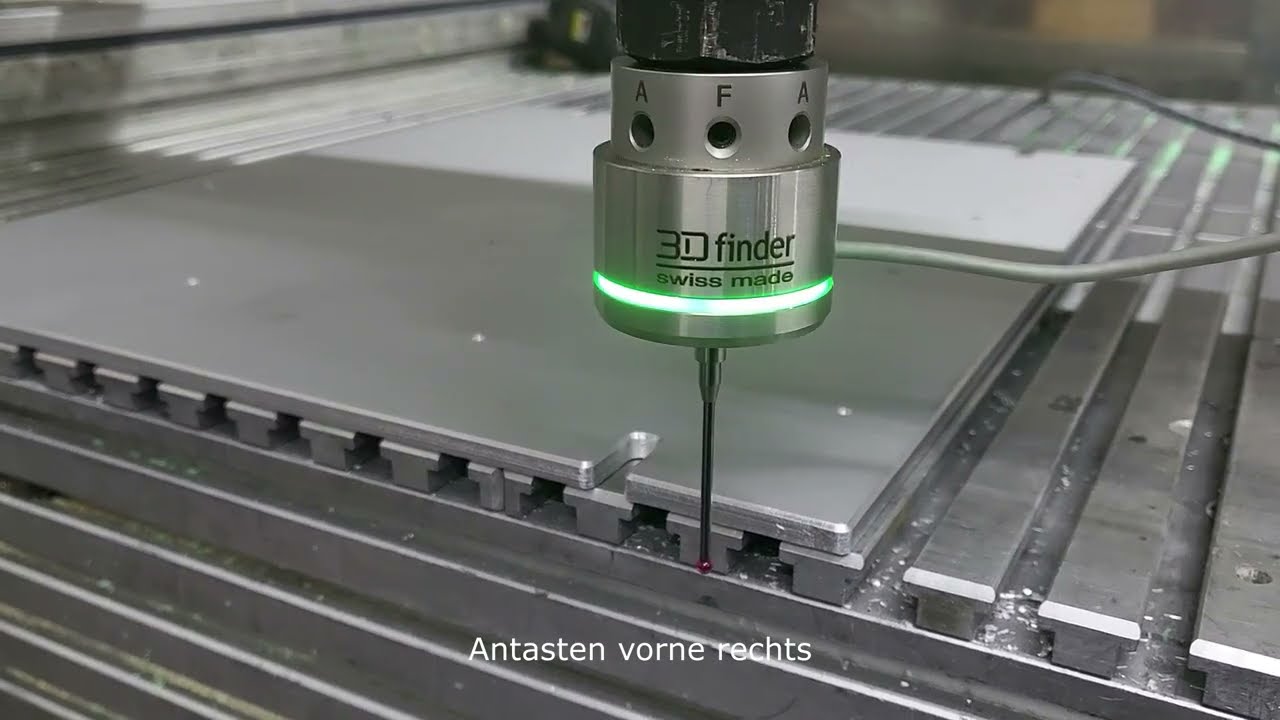

Der 3D-Finder Messtaster dient zur Messung von Werkstück Geometrien wie Kanten, Bohrungen, Nuten, Stege, Winkel und Ecken.
Beschreibung
Produktinformationen "3D Taster mit Makros"
Der 3D-finder Messtaster dient zur Messung von Werkstückgeometrien wie Kanten, Bohrungen, Nuten,
Stege, Winkel und Ecken. Dieser Messtaster wurde für hohe Messpräzision und hohe Wiederholgenauigkeit entwickelt.
Um hohe Mess-Präzision erreichen zu können, muss ein Messtaster mechanisch kalibriert werden, so dass die Achse des Messtasters perfekt mit der Spindelachse Ihrer Maschine übereinstimmt.
Günstige Messtaster aus dem Hobby-Bereich bieten keine Möglichkeit, die Achse des Messtasters auszurichten.
Ohne eine solche Kalibrierungsfunktion werden die Messergebnisse sehr ungenau und somit auch im Hobby-Bereich oft unbrauchbar. Messtaster mit Ausrichtmöglichkeit sind im Industriesektor vorzufinden, jedoch liegen diese preislich weit im vierstelligen Bereich.
Bei der Entwicklung unseres 3D-finder wurde besonders auf einen günstigen Preis geachtet, ohne Abstriche
in der Präzision, Wiederholgenauigkeit und Zuverlässigkeit. Der 3D-finder ist nicht nur ein einfacher Schalter, sondern beinhaltet auch High-Speed Elektronik, um ein stabiles und zuverlässiges Schaltverhalten zu gewährleisten.
Lieferumfang:
- 1 x 3D Taster
- 1 x Taststift mit 2mm Rubinkugel
- 1 x Link zum Download der Mach4 Hobby Version
EU-Produktsicherheitsverordnung (GPSR)
Downloads "3D Taster mit Makros"
Video
Hersteller
CNC Steuerung
Alte Strukturen aufbrechen und neue Wege gehen, war schon immer unser Motto. Einfache Lösungen für komplexe Anforderungen stehen seid der Gründung im Jahr 2003 im Vordergrund.
Wer sind wir?
Ein Team von Mitarbeitern die lösungsorientiert vorgehen. Das beweisen wir jeden Tag auf das Neue. Wir können auf eine Erfahrung von über 20000 Kunden - über 2900 CNC Maschinen und Umrüstungen zurückgreifen.
Bereits durch das erste Gespräch können wir Ihnen eine grobe "Hausnummer" nennen, was Ihr Projekt kosten wird.
Unsere nun 20 jährige Erfahrung als europaweit agierendes Unternehmen haben wir uns vom anfänglichen CNC Hardware-Spezialisten zum Systempartner für Industrie und Handwerk entwickelt. In unserem Sortiment finden Sie neben den Produkten renommierter Hersteller auch unsere Eigenprodukte die eine Gestaltung Ihrer Wünsche ermöglicht. Die jahrelange Erfahrung im Steuerungsbau mit eigenen Produkten und Ideen treiben uns immer mehr an Ihnen immer das optimale Produkt bieten zu können.
Vereinbaren Sie einen Termin wenn Sie eine Beratung möchten.
Hersteller-Webseite
Technische Daten
• Antastrichtungen: ±X; ±Y; -Z
• Max. Taststiftauslenkung: : XY = 12°; Z = 5 mm
• Antastkraft: XY = 0,5 ... 1 N; Z = 2,5 N
• Wiederholgenauigkeit: (unidirektional): 1 μm mit 30 mm Taststift und max. 200 mm/min Antastgeschwindigkeit
• Ausgangsfunktion: elektronischer High-Speed Schalter als Öffner
• Schaltstrom: max. 30 mA
• Funktionsanzeige: LED mit Schaltpunktanzeige
• Betriebsspannung: 12 ... 24 V DC
• Kabellänge: 1,5 Meter (ohne Stecker)
• Gehäuse: Edelstahl • Aufnahme: mit Ausrichtfunktion und 8 mm Zylinder Schaft
• Taststift: Taststift mit 2 mm Tastkugel (im Lieferumfang enthalten)
• Abmessungen (ohne Aufnahme): (D) 40 mm, (H) 27 mm
Lieferung mit XLR-Stecker, der aber gegen den mitgelieferten Stecker schnell getauscht werden kann.
• Max. Taststiftauslenkung: : XY = 12°; Z = 5 mm
• Antastkraft: XY = 0,5 ... 1 N; Z = 2,5 N
• Wiederholgenauigkeit: (unidirektional): 1 μm mit 30 mm Taststift und max. 200 mm/min Antastgeschwindigkeit
• Ausgangsfunktion: elektronischer High-Speed Schalter als Öffner
• Schaltstrom: max. 30 mA
• Funktionsanzeige: LED mit Schaltpunktanzeige
• Betriebsspannung: 12 ... 24 V DC
• Kabellänge: 1,5 Meter (ohne Stecker)
• Gehäuse: Edelstahl • Aufnahme: mit Ausrichtfunktion und 8 mm Zylinder Schaft
• Taststift: Taststift mit 2 mm Tastkugel (im Lieferumfang enthalten)
• Abmessungen (ohne Aufnahme): (D) 40 mm, (H) 27 mm
Lieferung mit XLR-Stecker, der aber gegen den mitgelieferten Stecker schnell getauscht werden kann.
Anschluss
Unserem Messtaster liegt ein Stecker mit Buchse bei.
Schneiden Sie den am Kabel vorhandenen Stecker ab.
Verdrahten Sie immer so das am Kabel des 3D Tasters der Stecker mit Stift und die Buchse am Kabel zur Steuerung angeschlossen wird.
Löten Sie für unsere CSMIO Steuerungen folgende kabel an den mitgelieferten Stecker an: - Braun - Blau - Grün (PNP Logic für unsere CSMIO Steuerungen)
-Weis (entscheiden Sie ob PNP oder NPN Logic)
Löten Sie entsprechend der Belegung an der Buchse die Kabel an.
Verwenden Sie nach Möglichkeit die Farben - Braun - Blau und Grün. So sind Sie in der Lage eine Verdrahtung vorzunehmen die auch dem Tasterkabel entsprechen.
Unsere Anschlussblöcke und Connect System arbeitet mit PNP Logic dann müssen Sie das weisse Kabel mit dem Braunen zusammen auf 24 Volt Plus legen.
Schneiden Sie den am Kabel vorhandenen Stecker ab.
Verdrahten Sie immer so das am Kabel des 3D Tasters der Stecker mit Stift und die Buchse am Kabel zur Steuerung angeschlossen wird.
Löten Sie für unsere CSMIO Steuerungen folgende kabel an den mitgelieferten Stecker an: - Braun - Blau - Grün (PNP Logic für unsere CSMIO Steuerungen)
-Weis (entscheiden Sie ob PNP oder NPN Logic)
Löten Sie entsprechend der Belegung an der Buchse die Kabel an.
Verwenden Sie nach Möglichkeit die Farben - Braun - Blau und Grün. So sind Sie in der Lage eine Verdrahtung vorzunehmen die auch dem Tasterkabel entsprechen.
Unsere Anschlussblöcke und Connect System arbeitet mit PNP Logic dann müssen Sie das weisse Kabel mit dem Braunen zusammen auf 24 Volt Plus legen.
Hinweis:
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Gerätes bedarf der Zustimmung des Ihres Netzbetreibers.
Dieser darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden. Informieren Sie sich bei Ihrem Netztbetreiber. - Achtung!
Bei einem nicht Stecker fertigen Gerät /Bauteil dürfen Anschluss und Installation aus Sicherheitsgründen nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
