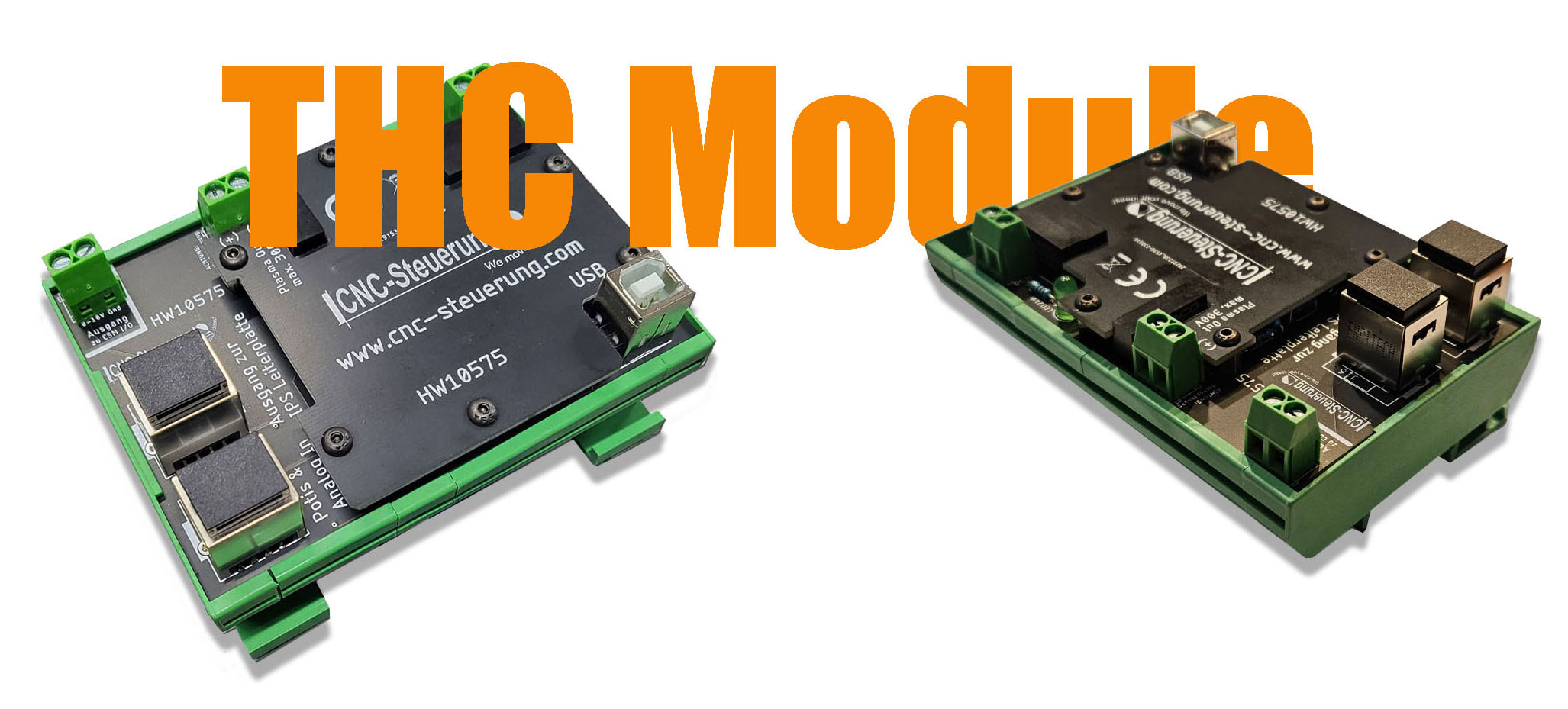

THC - Torch High Control
Beim CNC-Plasmaschneiden entscheidet der richtige Abstand zwischen Brenner und Werkstück über die Qualität des Schnittergebnisses. Mit den THC-Modulen von CNC-Steuerung wird die Brennerhöhe automatisch und präzise nachgeregelt – selbst bei verzogenen Blechen oder unebenen Oberflächen. So profitieren Sie von sauberen Schnittkanten, weniger Verschleiß an den Verschleißteilen und einer höheren Prozesssicherheit.
Unsere THC-Module wurden speziell für den professionellen Einsatz im Maschinenbau, in der Metallbearbeitung und bei Retrofit-Projekten entwickelt. Ob kompakte THC Höhenregelung Light mit USB, THC-Modul für die Hutschiene, THC Industrie oder die IP-S THC Einheit – bei uns finden Sie die passende Lösung für Ihre CNC-Plasmaanlage. Alle Modelle sind für eine einfache Integration ausgelegt und ermöglichen eine zuverlässige Brennerhöhenregelung auch bei Plasmaquellen ohne CNC-Schnittstelle.
- Einzel Baugruppen
- Evolution Pro ONE Serie
- Retrofit für Maschinen
- Software
-
Anleitungen
- Anleitung A6 Servo System
- Anleitung Connect System
- Anleitung Motion Controller
- Anleitungen Delta Produkten
- Anleitung Einzelbaugruppen
- Anleitung Evolution Serie
- Anleitung ECAM
- Anleitung Plasma
- Anleitung Mach3 Software
- Anleitungen Mach4
- Anleitungen Modellbau
- Anleitungen SIM-Soft
- Anleitung Emco
- Anleitungen - Tipps und Tricks
- Anleitung SIM-Soft Industrial
- Anleitung Maho -Deckel Maschinen
- Anleitung Wabeco
- Schittdatenrechner
- Plasma Schnittdaten
- FAQ zum Retrofit
IP-S THC Einheit
Verteilerblock mit THC Modul der IP-S für folgende Signale: - Step/DIR Signale für X-Y-Z-A-B-C Achse - Alarmeingänge für X-Y-Z-A-B-C Achse (NPN Signale für die Delta Electronics) - Encodereingänge für X-Y-Z-A-B-C Achse (PNP Signale für die Delta Electronics) - Digitale Eingänge Spezialbaugruppe mit THC Modul für die IP-S Steuerung Aufbau in Hutschienengehäuse für 35 mm Tragschienen Abmessungen: Breite: 330mm Tiefe:82 mm Einbauhöhe: 65mm Lieferumfang: Schraubklemmenblock mit THC im Hutschienengehäuse
THC Höhenregelung "Light" mit USB Schnittstelle

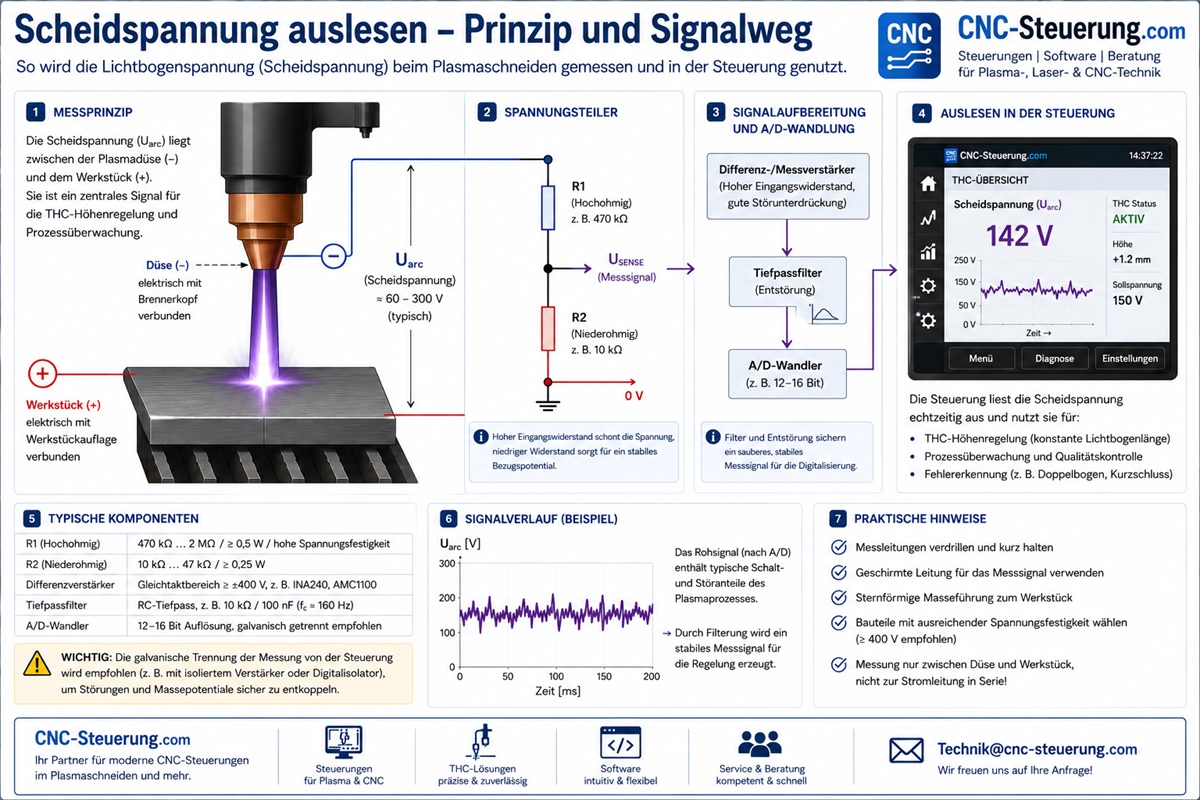

Unsere Vereinfachte Version des THC-Moduls ist besonders für die SIM-Software ausgelegt. Da die Sim-Software auch das Plasma OK Signal über den analogen Wert auswerten kann und die Anti Dive Funktion in der Software implementiert wurde können auf digitale Ein und Ausgänge verzichtet werden. Das reduziert die Kosten der Bauteile extrem was wir gerne mit dieser Baugruppe an den Kunden weiter geben möchten. Die THC Höhenregelung Light mit USB-Schnittstelle wurde für eine zuverlässige und präzise Höhenregelung bei CNC-Plasmaschneidanlagen entwickelt. Sie misst kontinuierlich die Lichtbogenspannung des Plasmabrenners und stellt der CNC-Steuerung ein analoges 0–10-Volt-Signal zur Verfügung. Dadurch kann die Z-Achse automatisch nachgeregelt werden, um jederzeit den optimalen Abstand zwischen Brenner und Werkstück einzuhalten.Die Parametrierung erfolgt komfortabel über die integrierte USB-Schnittstelle. Das THC Light eignet sich besonders für CNC-Steuerungen mit Analog-Eingang sowie für die CNC-Steuerung SIM und ist die ideale Lösung für Neuinstallationen oder die Nachrüstung bestehender Plasmaanlagen.Vorteile der THC Höhenregelung Light- Präzise automatische Brennerhöhenregelung- USB-Schnittstelle zur einfachen Konfiguration- Analoger Ausgang 0–10 V für viele CNC-Steuerungen- Kompaktes Hutschienengehäuse Schnelle und einfache Inbetriebnahme- Ideal für SIM-CNC-Steuerungen- Geeignet für zahlreiche Plasmaquellen- Hohe Prozesssicherheit und gleichbleibende Schnittqualität So funktioniert die THC Höhenregelung Während des Plasmaschneidens verändert sich die Lichtbogenspannung abhängig vom Abstand zwischen Brenner und Material. Die THC Höhenregelung erfasst diese Spannung und wandelt sie in ein analoges Steuersignal um. Die CNC-Steuerung regelt daraufhin die Z-Achse automatisch nach, sodass der optimale Schneidabstand auch bei Materialverzug oder Unebenheiten erhalten bleibt. Das Ergebnis sind saubere Schnittkanten, weniger Verschleiß am Brenner und eine höhere Prozesssicherheit.Technische Merkmale:- USB-Schnittstelle zur Parametrierung- Analoger Ausgang 0–10 V DC- Für CNC-Plasmaschneidanlagen- Kompaktes Gehäuse für die Hutschienenmontage- Einfache Integration in bestehende Steuerungssysteme- Geeignet für die CNC-Steuerung SIMTypische Einsatzbereiche:- CNC-Plasmaschneidanlagen- Maschinenbau- Nachrüstung bestehender Plasmaanlagen Lieferumfang: - USB Kabel für die individuelle Programmierung - Trennverstärker im Tragschienengehäuse Abmessungen: Höhe: 33 mm Breite: 105 mm Tiefe:90 mm
THC Modul in Hutschiene
Unser neues Plasmamodul baut auf den Erfahrungen aus dem Modul im Kunststoffgehäuse auf. Das neue Modell ist flexibleren im Aufbau und Montage. Durch die Bauform wird aber unserem 35mm Tragschienensystem geliefert, was eine unzählige Ausbaumöglichkeit bietet. Wer das CNC Connect System bereits hat, kann dieses System einfach neben dem BIG IO Board anschließen. Dazu nehmen Sie das rechte Endstück vom BIG IO Board heraus und stecken dieses einfach an. Die Verbindung erfolgt wahlweise durch Kabel oder durch das mitgelieferte Patchkabel je nach verwendeten Anschlussmodul. Unser THC-Modul ist für alle Hardwarevarianten geeignet, die ein analogen Eingang 0-10 Volt haben. Lieferumfang: - USB Kabel für die individuelle Programmierung - Trennverstärker im Tragschienengehäuse - Software zum Einstellen hier im Download Wichtiger Hinweis: Bei preiswertigen oder besser gesagt billig Anbieter, haben die Plasmageräte, wenn eine HF-Zündung vorhanden ist, keine Spannungstrennung. Das bedeutet die HF-Zündung arbeitet mit 12000 Volt und übersteigt somit deutlich die von uns angebende max. Spannung von 300 Volt ! Bei Anwender, die mit HF-Zündung ist diese THC nicht geeignet.
Sofort verfügbar, Lieferzeit: 3-5 Tage
THC Modul Industrie
Unser Industrie THC Modul für besonders schwierige Anwendungen.Die reine analoge Arbeitsweise macht diese Baugruppe wesentlich resistenter gegen Störungen als der digitale Bruder. Dieses macht sich bei großen Plasmaanlagen bemerkbar. Unser THC-Modul ist für alle Hardwarevarianten geeignet, die ein analogen Eingang 0-10 Volt haben. Lieferumfang: - USB Kabel für die individuelle Programmierung - Trennverstärker im Tragschienengehäuse - Software zum Einstellen hier im Download Wichtiger Hinweis: Bei preiswertigen oder besser gesagt billig Anbieter, haben die Plasmageräte, wenn eine HF-Zündung vorhanden ist, keine Spannungstrennung. Das bedeutet die HF-Zündung arbeitet mit 12000 Volt und übersteigt somit deutlich die von uns angebende max. Spannung von 300 Volt ! Bei Anwender, die mit HF-Zündung ist diese THC nicht geeignet.
THC zu kompliziert?
Ist Ihnen diese zu kompliziert und und suchen eine einfache Lösung?
Dann sind Sie hier genau richtig.
