Mechanisches Zubehör
Es ist seit vielen Jahre eigentlich
unser Motto nur Elektronik und Software anzubieten. Nun ist der Anwender oftmals überfordert mit der Auswahl passender Produkte.
Wir haben schon immer unseren Kunden besondere Teile angeboten, von der wir
überzeugt sind. Genau diese Dingen haben wir jetzt hier aufgenommen.

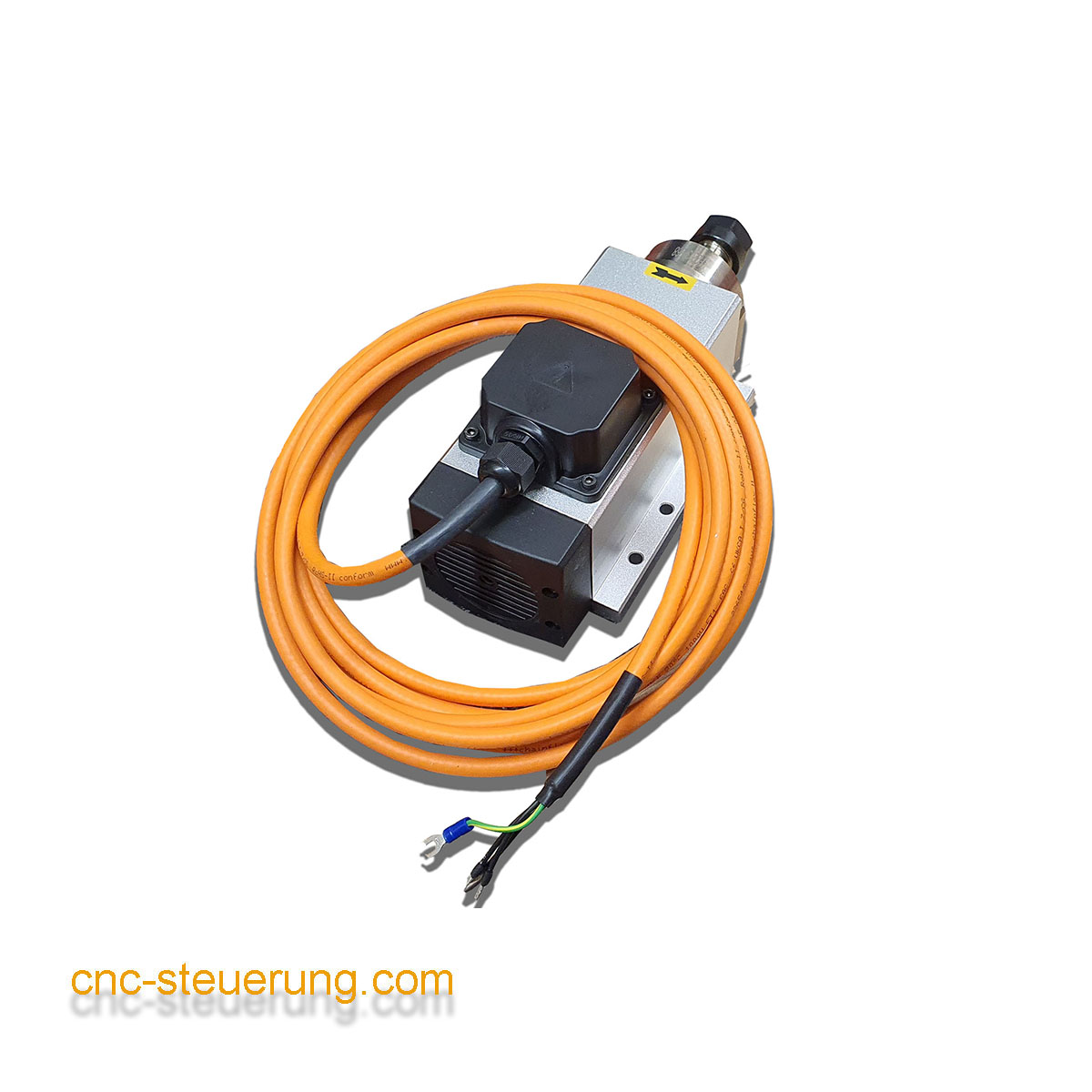

2200 Watt Luftgekühlte-Spindel ER 20
695,00 €*
Hochfrequenzspindel 2,2 KW Spezifikation:- Leistung: 2,2 kW- Spannung: 220V- Strom: 5,5 A.
- Durchmesser: 80mm
- Schnittfläche: 80 * 73 mm
- Wellenanschluss: ER 20
- Spindellänge: 246mm
- Geschwindigkeit: 0 24000 U / min- Höchstgeschwindigkeit: 24.000 U / min- Maximale Betriebsfrequenz: 300Hz - Rundlauf: 0,01 mm - Koaxialgrad: 0,025 mm- Kühlung: Luftkühlungsmodus
- Schmierung: Hochtemperaturfett

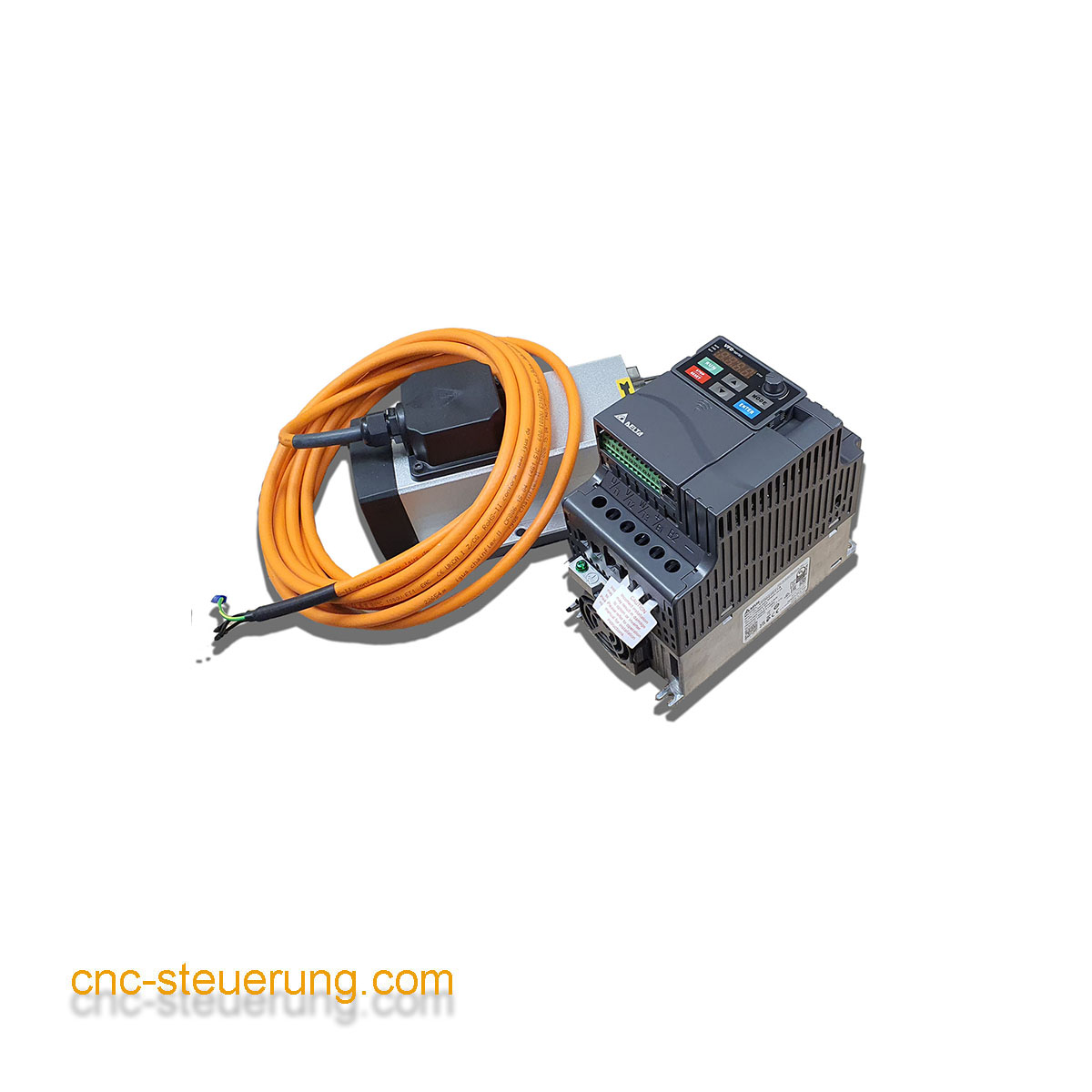

Lieferumfang:
- 2,2 KW Luftgekühlte Spindel mit ER 20 Aufnahme (ohne Spannzangen)- Delta Frequenzumrichter 230 Volt Eingangsspannung ( Wenn Sie einen anderen Frequenzumrichter wünschen, melden Sie sich bei unserem Support)
- 5 Meter Anschlusskabel fertig angeschlossen- Frequenzumrichter fertig eingestellt
8 fach Drehmaschinenwechsler
Werkzeugwechsler für Drehmaschinen zum nachrüsten.8 Werkzeuge
Preis auf Anfrage

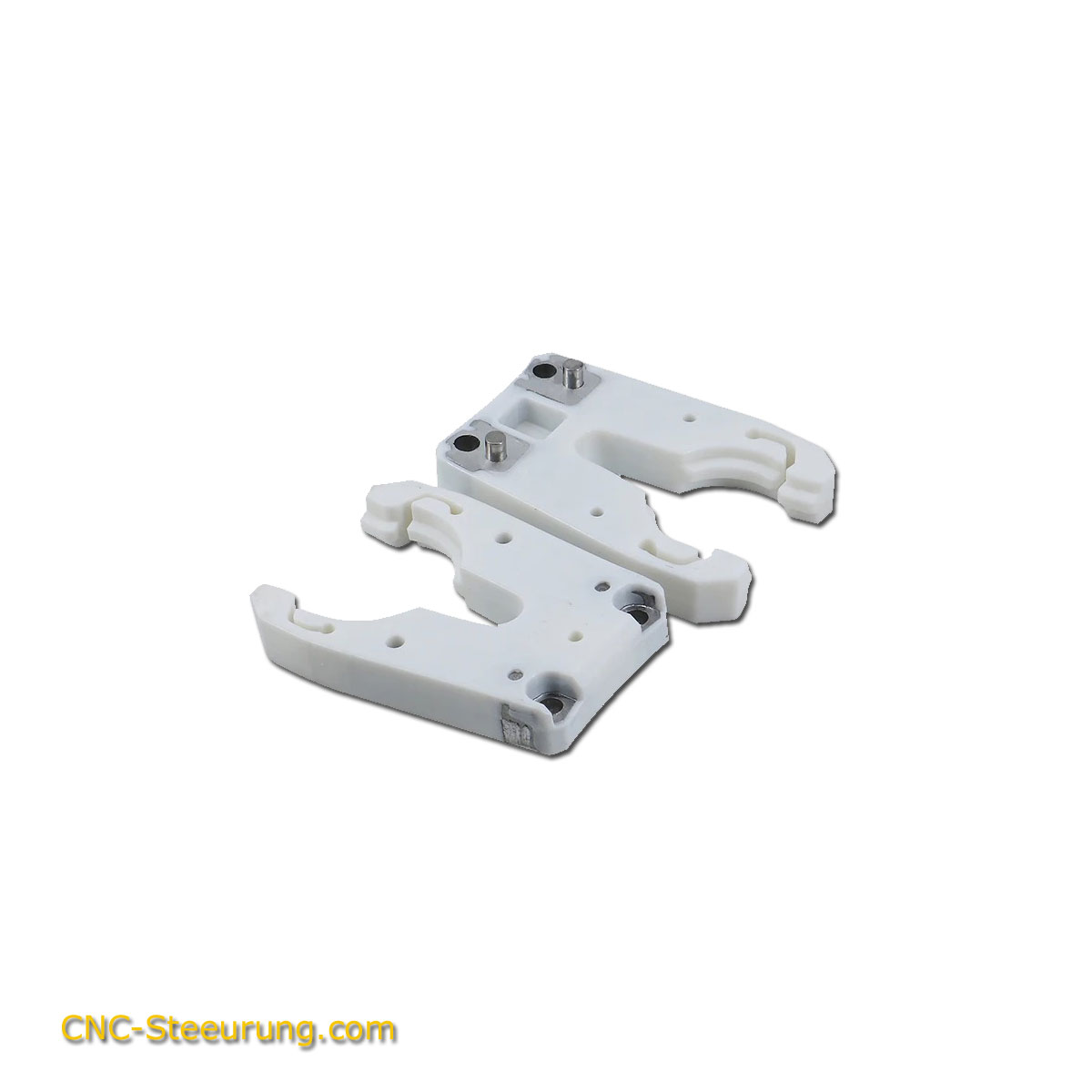

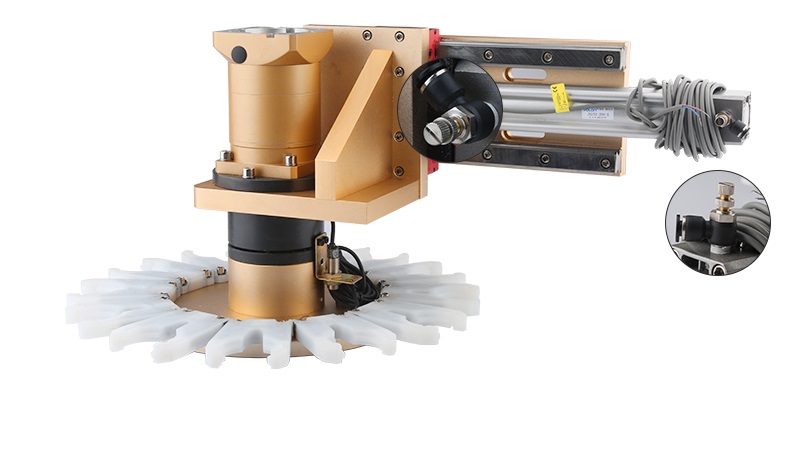

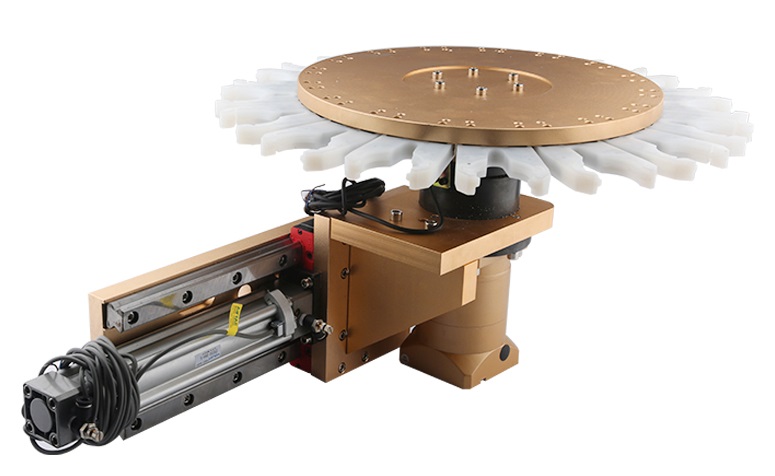

8 fach Umbrella Wechsler
1.790,00 €*
Umbrella - Regenschirm Werkzeugwechsler:

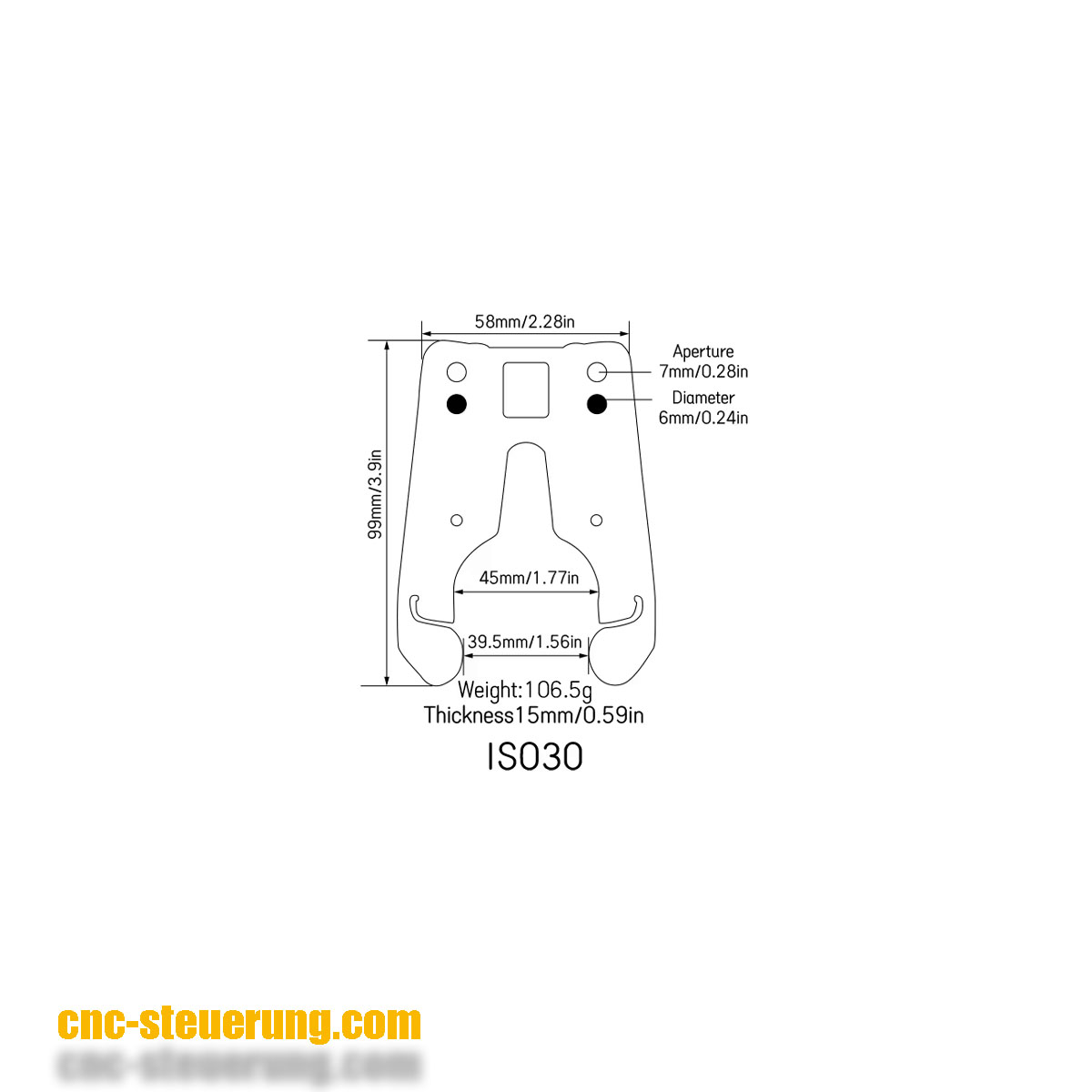

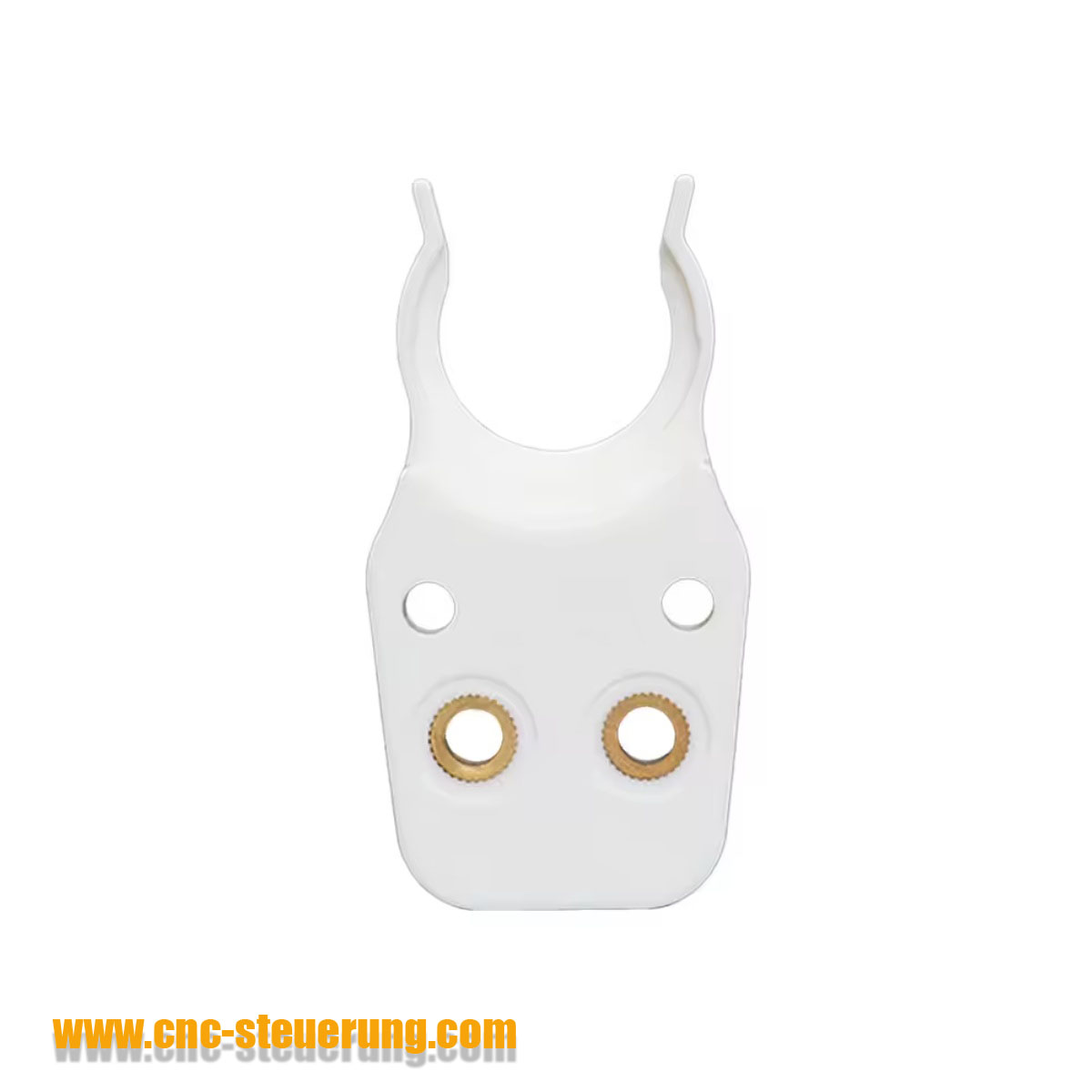

Hier bieten wir Ihnen einen 8-fach Werkzeugwechsler an der 8 ISO 30 Aufnahmen hat. Wir können Ihnen auch 8-12-16-20 Werkzeugplätze anbieten und die Klammern dann fürISO 20 -ISO30 - HSK63F - BT30 und BT40
Das Ein und Ausschwenken wird über einen pneumatischen Zylinder geregelt, der dann auch über einen induktiven Sensor die Bewegung überwacht.
Die Durchdachte Konstruktion ermöglich einen 8fach Wechsler auf kleinsten Raum zu realisieren. Durch die Verwendung von Linearschienen ist eine lange Lebensdauer Garantiert.
Sie benötigen noch einen Servomotor und Drive zum Betrieb.Lieferumfang:1 x 8 fach Wechslereinheit mit ISO 30 Aufnahmen

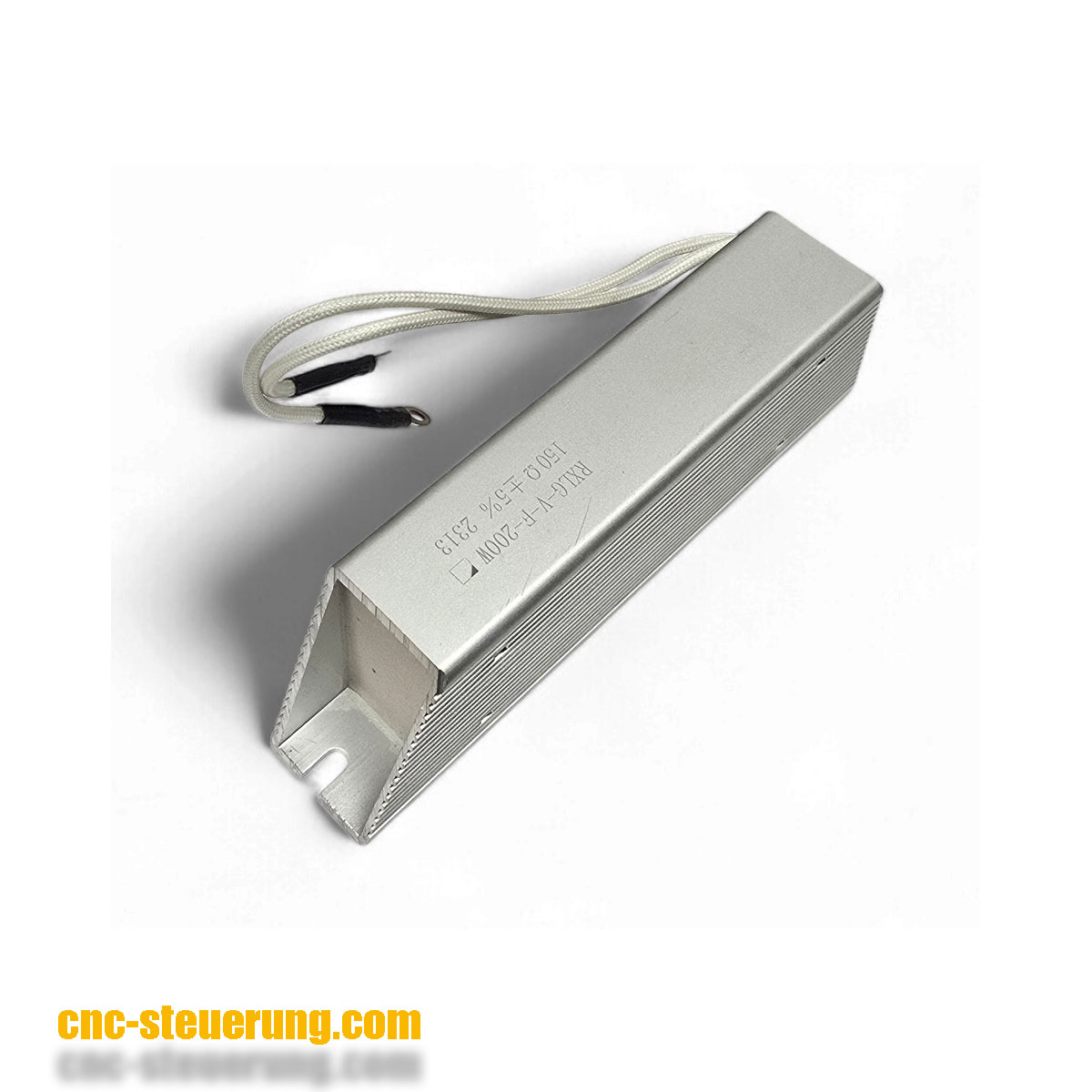

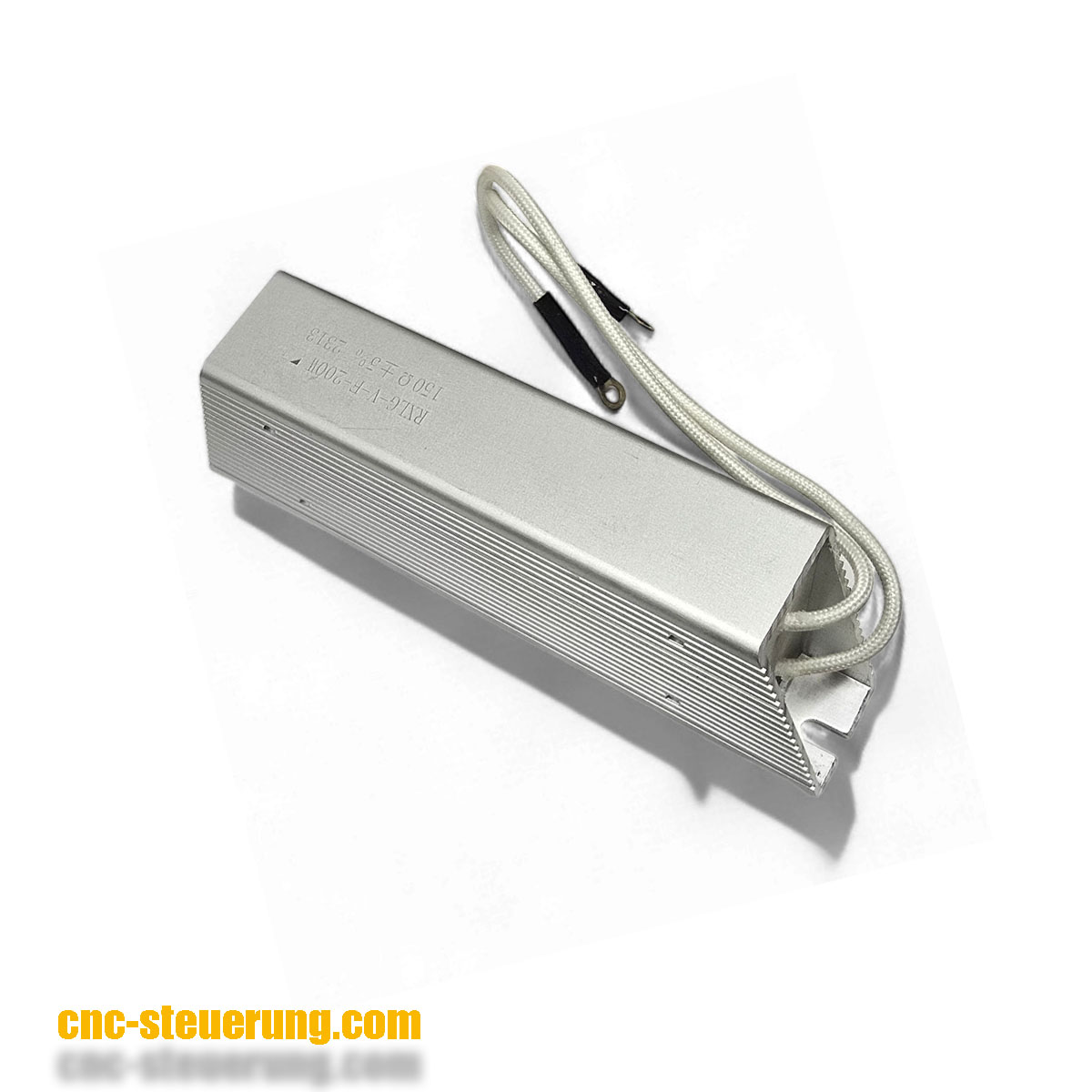

Bremswiderstand passend zur HF Spindel Set
65,25 €*
passender Bremswiderstand für unser HF Spindel SetLieferumfang:1 x Bremswiderstand
BT 30 Spindelbausatz Set
2.195,00 €*
Dieses ist eine mechanische Spindeleinheit mit einer BT 30 Aufnahme, incl. der pneumatischen Einheit für einen automatischen Werkzeugwechsel
Lieferumfang:
- BT 30 Spindeleinheit
- Luftzylinder
- Halterung für den Luftzylinder
- Halterung für die Spindel
Diese Spindel kommt ohne zusätzliche Kühlung aus.
Hinweis: Dieses ist ein universal Kit wo Sie selber Befestigungsbohrungen anbringen müssen.
Technische Daten:
Maximale Drehzahl: 6000 U/min.
Anwendung: Bohren und Fräsen
Spindeltyp: BT30
Antrieb: Externer Motor
Aussendurchmesser Spindel: 90 mm
Druckluft: 0.4 bis -0.6 Mpa
Crimpzangen Set
56,00 €*
Sehr viele Quetschungen sind einfach Falsch und Unsachgerecht. Hier kommt es sehr häufig zu Fehler die sehr schwer zu finden sind. Deshalb bieten wir hier ein preiswertes Set an, damit Sie richtig verpressen können.Insgesamt 1300 stück Aderendhülsen. - 950 stück Einzeilige Aderendhülsen - 350 stück Twin Aderendhülsen.Unterteilung in :- 150 x 1.0mm²- 175 x 0.75mm², - 225 x 0.5mm²- 100 x1.5mm²- 100 x 2.5mm²- 50 x 4mm²- 50 x 6mm²- 50 x 10mm²- 50 x 16mm²
350 x Zwillingaderendhülse50 x 0.5mm²50 x 0.75mm²50 x 1mm²50 x 1.5mm²50 x 2.5mm²50 x 4mm² 50 x 6mm².Ausgestattet mit einer Aufbewahrungsbox zur besseren Lagerung von Aderendhülsenzange und Aderendhülsen
Doppelluftfilteranlage
79,00 €*
Doppelluftfilteranlage speziell für HF Spindeln1/4" DoppelluftfilterLuftdruckregler Combo Schaffen Sie eine sauberere Luftumgebung.
Doppeltes 5-Mikron-Messingfilterelement mit hervorragende FilterleistungMaximaler Eingangsdruck: 10 barBetriebsdruck: 0-10 barFließrate: 500 L/Minute @ 6 BaTemperaturbereich: 5-60 ℃ Einschließlich Halbautomatischem Abfluss & PolycarbonatschaleHalterung,2 x 1/4" BSPP-Anschlüsse1 x Gewinde-Dichtband
Druckluft Filterregler
64,00 €*
Druckluft Filterregler - 5 μm Messingfilterelement, Manometer (0-10 bar), Poly-Schale, Halbautomatisches Ablassen, HalterungTechnische Daten:- 3/8" Druckluft Filterregler- Trockene Luft und Druckregelung- 5-Mikron-MessingfilterelementHervorragende Filterleistung, Erheblich Längere Lebensdauer Ihrer HF SpindelMaximaler Eingangsdruck: 10 bar (145 psi)Betriebsdruck: 0-10 bar (145 psi)Fließrate: 2000 L/Minute bei 6 Bar (70 SCFM @ 90 psi) Temperaturbereich: 5-60 ℃ Einschließlich Halbautomatischem Abfluss 0-10 bar Manometermit Halterung,Lieferumfang:wie abgebildet
Druckluftverteiler
18,00 €*
Druckluftverteiler- Pneumatik Verteiler Anschluss - 3 Wege 5 AnschlüsseLuftstromverteilung Anschluss:- 2 x 1/2 Zoll- 3 x 1/4 ZollLieferumfang:1 x Verteiler
Druckwächter
26,00 €*
Druckwächter:Einfache Bedienung: Sie können den Druck mit Hilfe eines Inbusschlüssels (nicht im Lieferumfang enthalten) frei einstellen. Drehen Sie ihn im Uhrzeigersinn, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um den Druck zu verringern.Kontaktausgang:1 x Öffner1 x SchließerInstallation: Aufgrund seiner kompakten Größe und seines geringen Gewichts kann die einfache Installation schnell abgeschlossen werden.Anschluss 1/4 Zoll GewindeDruckbereich: 1 Bar bis 10 BarLieferumfang:1 x Druckschalter1 x Gummitülle
Geschlossene Linearschiene
Unsere geschlossene Ausführung ist für unsere Plasmaanwender die
sich eine Z Achse aufbauen möchten.
Die Abgeschirmte Ausführung nach vorne schützt.
Wir können Längen von 100mm bis 1000 mm zu je 100 mm liefern.
Durch die Abdeckung sind die Führungen und Spindel bestmöglich vor Spritzer
geschützt. Mit dieser Einheit schließen wir eine altbekannte Lücke im
Plasmabereich.
Denn ständig gehen hier die Einheiten auf Grund von Dreck und Metallspritzer
defekt. Die Mechanik kann leicht um eine Aufnahme erweitert werden.
Sprechen Sie mit unserem Support
Motorenaufnahme: 60er Servomotor
Technische Daten:
Kugelgewindespindel: 16 mm Durchmesser
Steigung: 5 mm
Maximale Last Vertikal :40 Kg
Maximale Last Horizontal: 20 Kg
Positioniergenauigkeit : ± 0,02 mm
Preis auf Anfrage
20.97
%
HF Spindel 9 KW Luftgekühlt mit 11 KW C2000
4.900,00 €*
6.200,00 €*
(20.97% gespart)
9 KW Spindel mit ISO 30 AufnahmeKühlung: Luft Drehzahl: 12000 bis 24000 U/min
Werkzeugaufnahme: ISO30
Lager: Keramik Gewicht: 31KG
Eingangsspannung: 380V
Strom: 22 Ampere
Frequenz: 400 Hz
Der Wechsel erfolgt über Pneumatik. Achtung: Wir empfehlen diese Spindel für automatische Werkzeugwechsler im CNC Betrieb, da die Spindel Feedback wie Tool in Side oder Klemmung hat. Wir liefern Ihnen eine fertig verdrahtete Spindel mit eingestellten Frequenzumrichter .Zum FU gehört auch eine Steuerleitung zum Anschluss an die Steuerung. Es kann aber auch über das Bedienfeld die Drehzahl eingestellt werden.
Lieferumfang:
- Spindel in 3KW - Anschlusskabel 5 Meter
- Frequenzumrichter: C2000 11 KW
- Bremswiderstand
Tipp

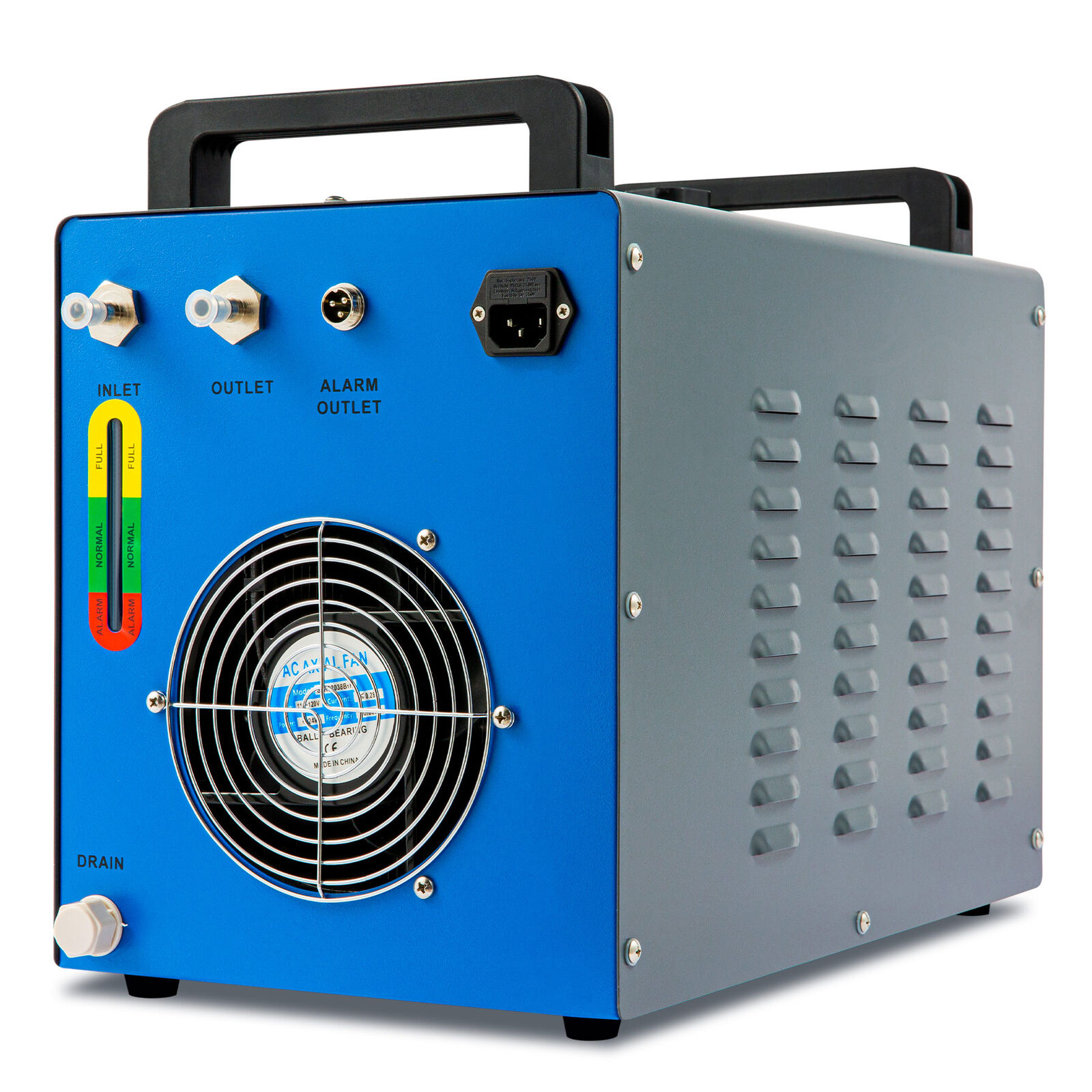

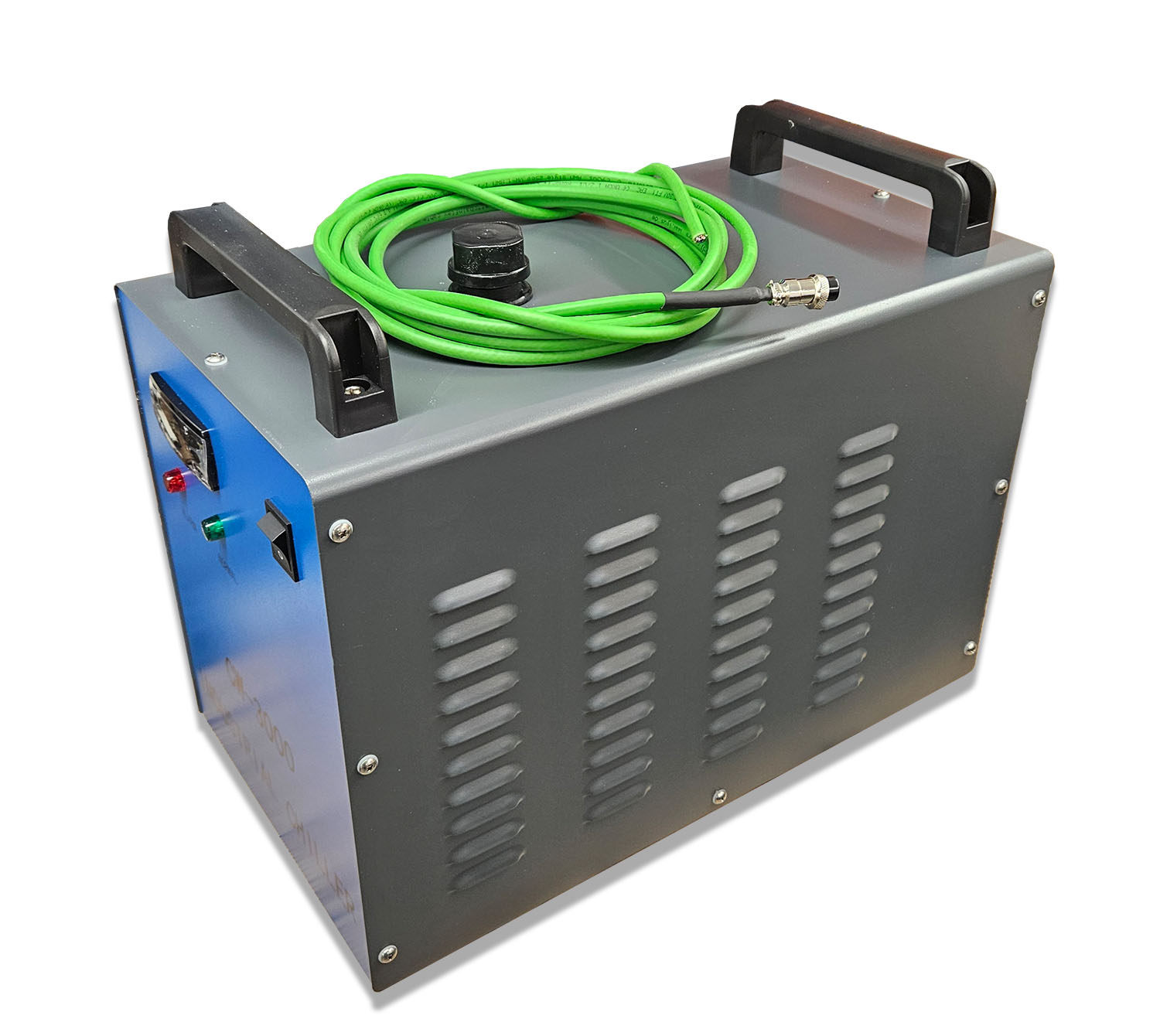

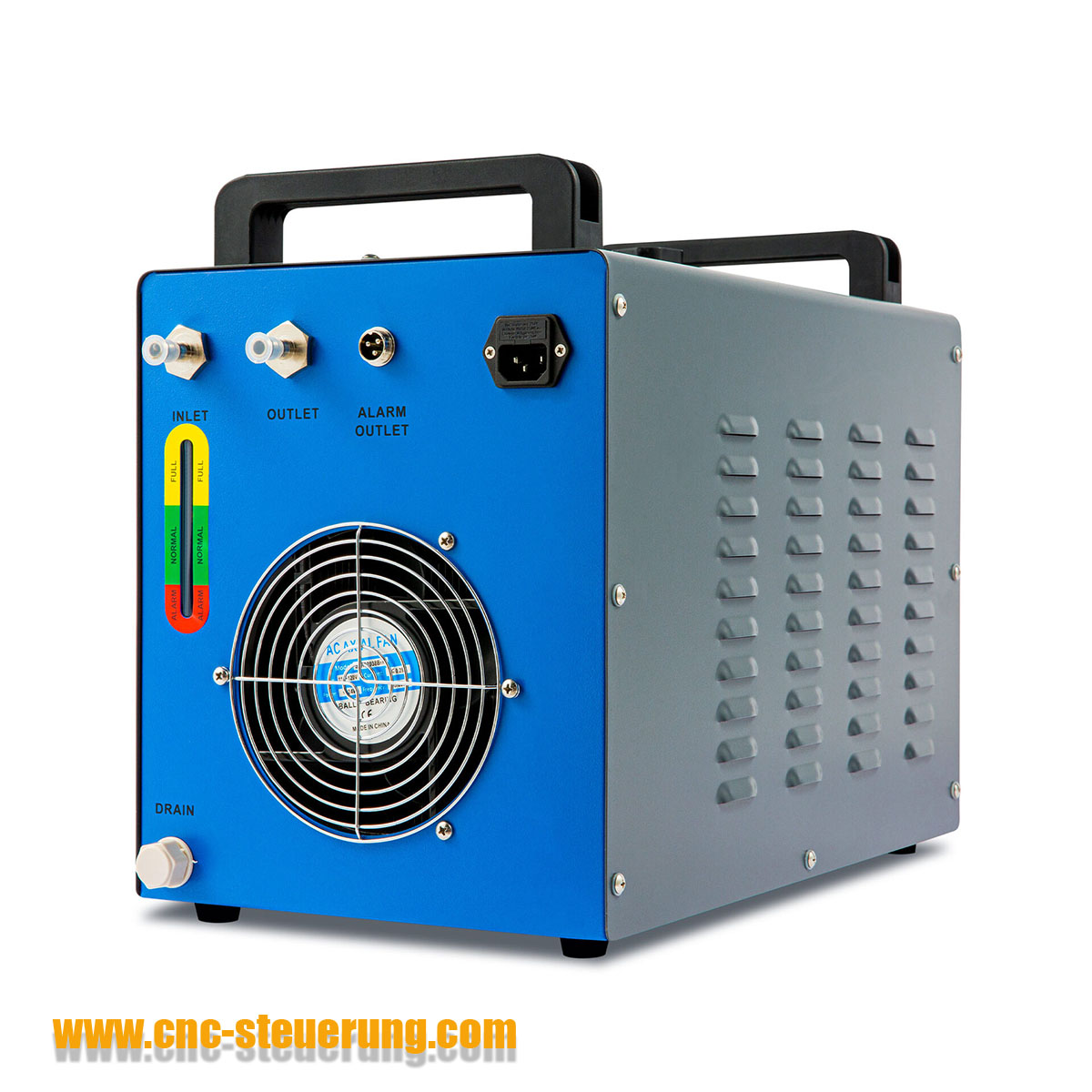

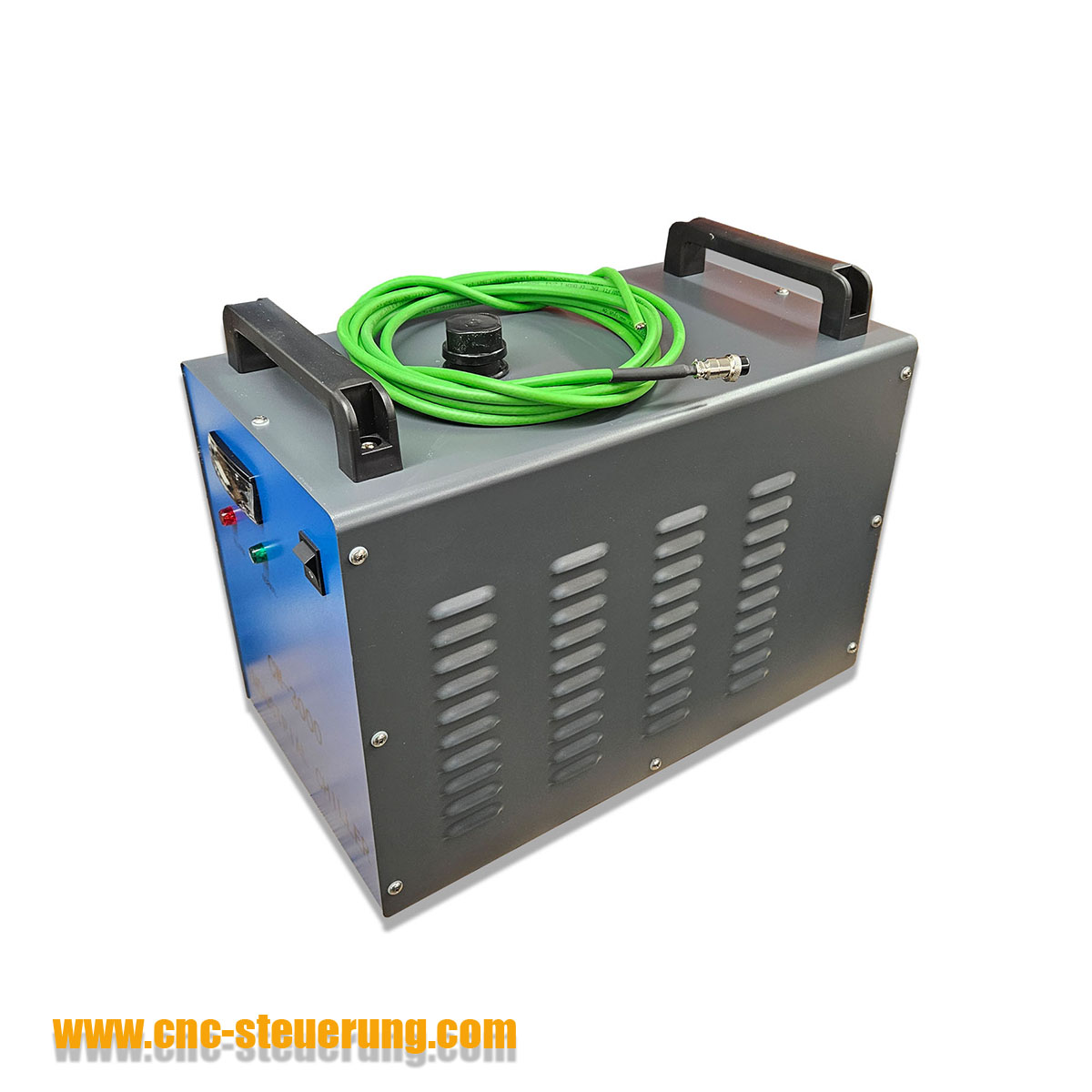

Industrie Wasserkühlsystem
499,00 €*
Schützen Sie Ihre Spindel mit einem Industriekühler.Das Gerät hat einen akustischen Alarmgeber sowie Alarmkontakte für die Steuerung.Industrie Wasserkühler mit AlarmfunktionSpannung: 220 V
Frequenz: 50 Hz
Leistung: 0,45 A
Kühlung: 50 W / °C
Kapazität: 9 L
Max. Förderhöhe: 10 M
Max. Durchflussmenge: 12 L/minSchutz: Durchfluss Mengenalarm
Zirkulationsart: Wasserpumpe
Abmessungen (LxBxH): 18,5 x 10,63 x 14,57 Zoll / 470 x 270 x 370 mm
Einlass- & Auslasshalterung: Außenabmessungen 10 mm Stecker aus MessingLieferumfang:- Kühlgerät- Anschlusskabel- CNC Anschlusskabel 5 Meter- Anleitung
25.38
%

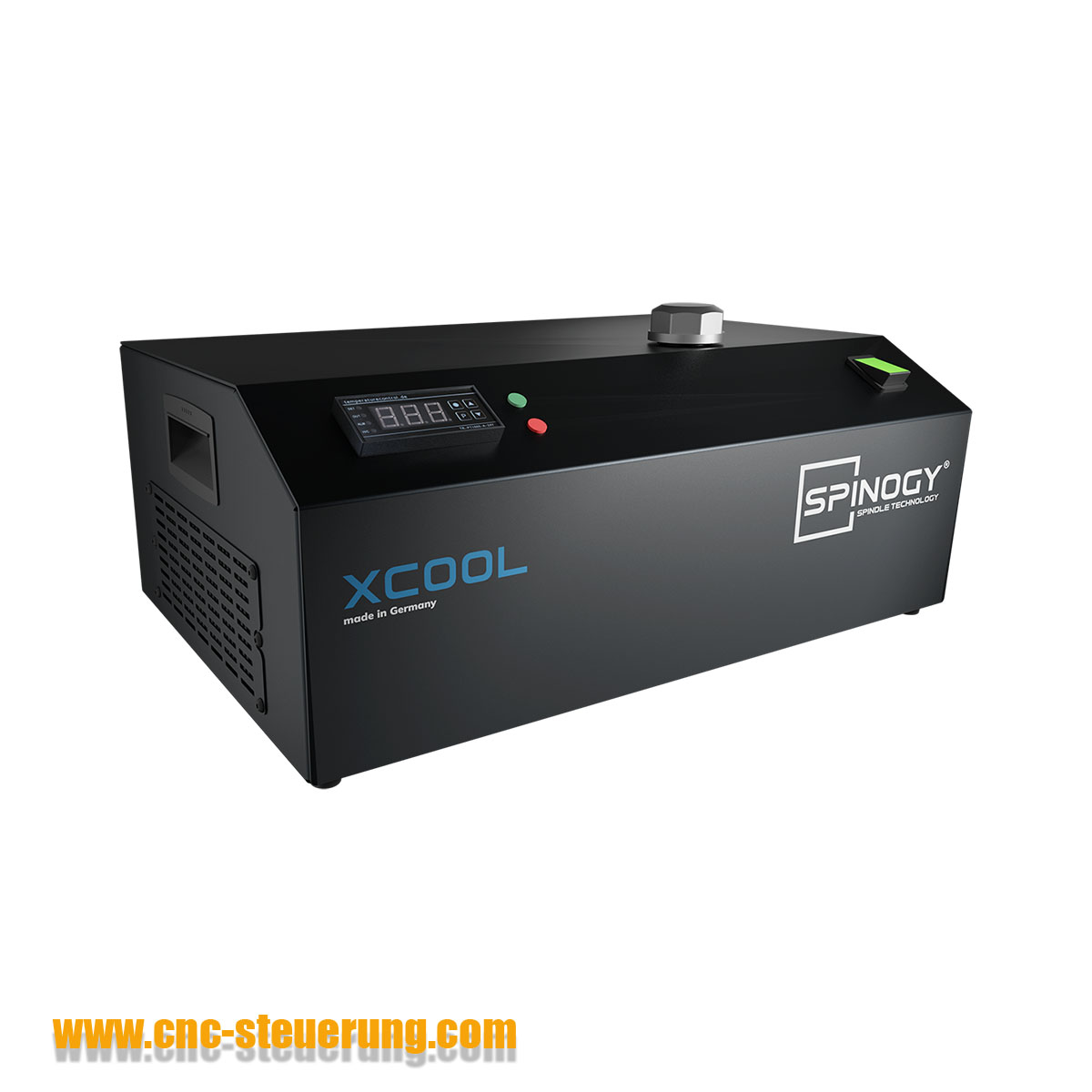

Kühlsystem Xcool
1.195,00 €*
Kühlsystem XcoolGrundausstattung: • Temperaturanzeige• Temperaturüberwachung• Alarmausgang• Durchflusssensor• FüllstandsanzeigeVorteile:• Kompatibel zu allen flüssigkeitsgekühlten Spindeln der X22- und X30-Serie• Ebenfalls kompatibel zu vergleichbaren Spindeln anderer Hersteller sowie CO2-Laser• Plug-and-Play System• Kompaktes Gehäusedesign• Geräuscharmes Kühlsystem• Verringerung der thermischen Längenausdehnung der Welle• Steigerung der X22- und X30-Performance• 3 Jahre Garantie inklusiveLieferumfang:• Stromanschlusskabel
Linearschienensystem mit Riemen für Plasma Maschinen oder dergleichen
Wir können unseren Kunden ein Linearsystem anbieten was mit Riemenangetrieben wird.Die maximale Länge liegt bei 15.000 mm und umfasst je nach Ausstattung folgende Bauteile:1 x Linearsystem in Ihrer gewünschten Länge1 x Adapter für das angebotene Servosystem1 x Befestigungsset
Preis auf Anfrage
Magnetventilblock -2 fach
179,00 €*
Elektrisches pneumatisches Zweifach-Magnetventil, - Anschlusspannung: DC 24 V- Anschluss: PT1/4, - Bauart: 5-Wege, - 2 Ventile- Schalldämpfer, - Schnellmontage-Set
Magnetventilblock -3 fach
199,00 €*
Elektrisches pneumatisches Dreifach-Magnetventil, - Anschlusspannung: DC 24 V- Anschluss: PT1/4, - Bauart: 5-Wege, - 3 Ventile- Schalldämpfer, - Schnellmontage-Set
Maho - Deckel Spindelmotor Set
Spindel Set für Maho oder Deckel oder andere Maschinen.
Besteht aus Motor in entsprechender Leistung, mit allem Zubehör was Sie benötigen:
- Spindel- Leistungsteil- Bremswiderstand- Maximale Drehzahl 6000 U/min.- Bauform : B3/B5 Universal zu VerwendenAchtung auf Grund der Gewichte nur -SpeditionsversandEntnehmen Sie die Abmessungen der Zeichnung und überprüfen Sie dieses an Ihrer Maschine
Bauform : B3/B5
3,7 KW Motor 5,5 KW Motor7,5 KW MotorSpannung(V)380Drehmoment(N.m)23,53548Leistung(Kw)3,75,57,5Wellen durchmesser (mm)282838Numinale Drehzahl(U/min)1500Maximale Drehzahl (U/min)6000Gewicht(Kg)334855EncoderForm2500 ink./rev -5v TTLAmpere7,81317,8
Preis auf Anfrage
Oszillierendes- tangentiales Messer mit Werkzeughalter für CNC Anwendungen
Motor Leistung: 200 WGeschwindigkeit max. 18000 U/min.
Preis auf Anfrage

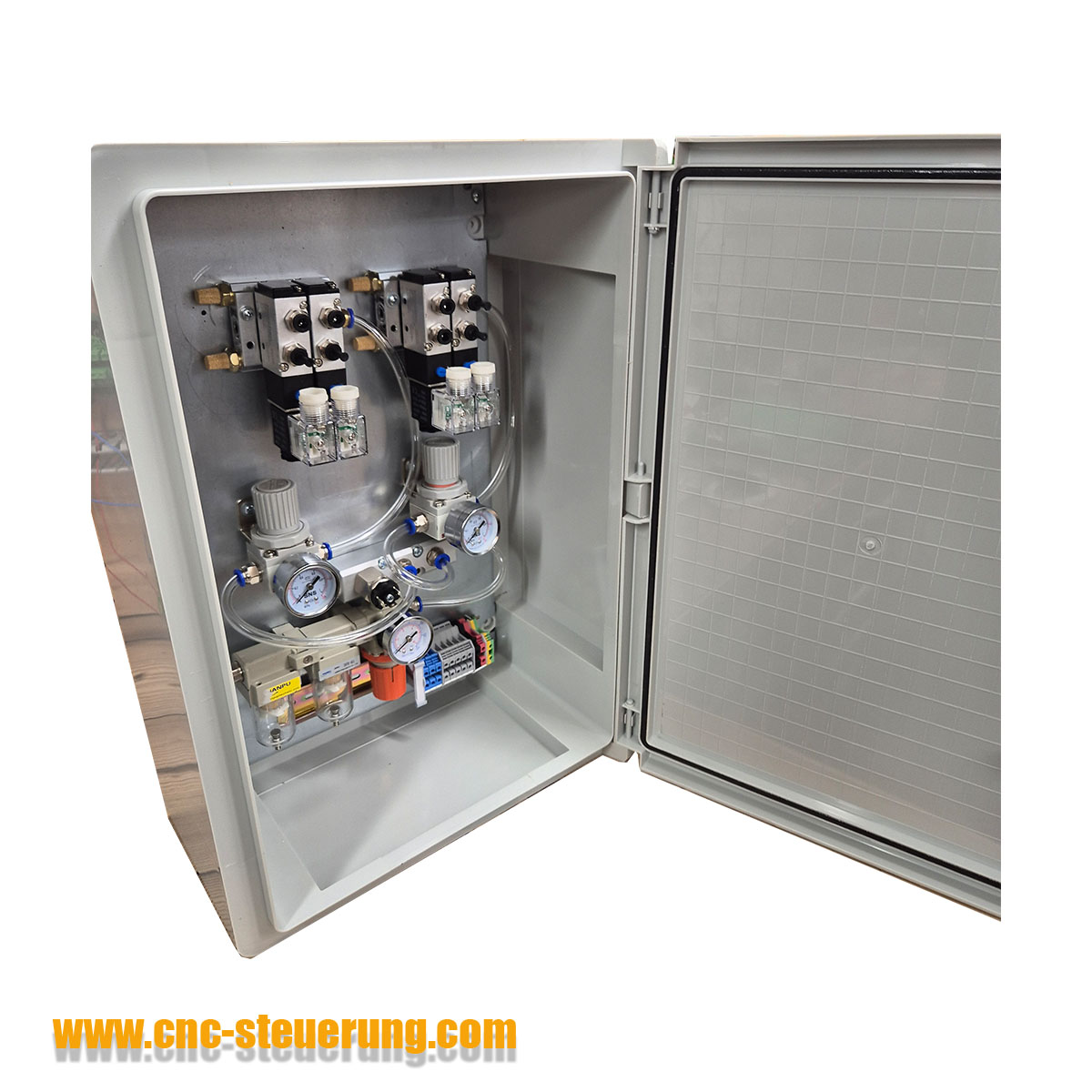

Pneubox
749,00 €*
Wartungseinheit für Luftgekühlte SpindelnBesteht aus folgenden Bauteilen:- 1 x Elektrisches pneumatisches Dreifach-Magnetventil mit Halbautomatischer Abfluss, 5 μm Filterleistung- 1 x Druckluft Filterregler - 5 μm Filterleistung- Elektrisches pneumatisches Dreifach-Magnetventil- Schaltschrank Abmessungen 350 x 500 x 190 mm- Schutzklasse IP54
