Zubehör für unsere Motion Controller
Ausgewähltes Zubehör für unsere Ethernet Steuerung. Alles, was Sie benötigen um eine perfekte CNC-Steuerung aufbauen möchten. Mit den Ausbaustufen kann die IP-Steuerung sehr schnell und komfortabel aufgerüstet werden. Eine schnellere Verdrahtung ist hier das Ziel. Fehler werden vermieden und später können Sie schnell Änderungen vornehmen da alle Signale sauber beschriftet sind.

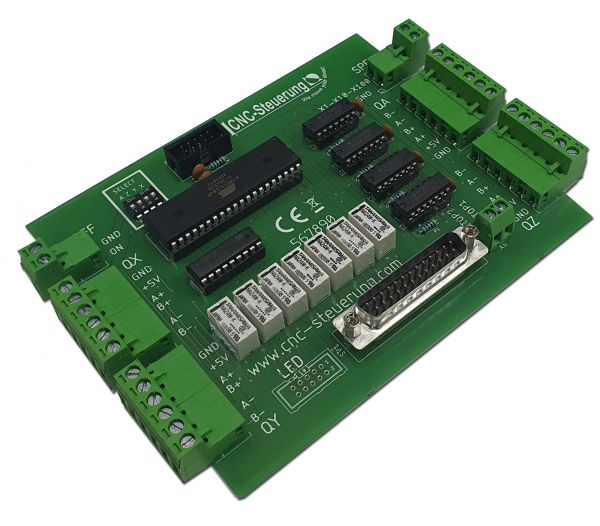

4 fach Impuls Geber
Sie haben eine Maschine und möchten schnell zwischen der X - Y - Z und A Achsen wechseln. Das Ständige drehen am Achswahlschalter kann bei Maschinen schnell zu Fehlbedienungen führen. Aus diesem Grunde haben wir den "4 Fach Impulse Geber" entwickelt. Mit dieser Baugruppe können Sie mit 4 Encodern an dem MPG Modul benutzen.Ein Mikrochip überwacht an welchen Encoder die Signale ausgegeben werden und schaltet für den Anwender dann auch X - Y - Z oder A Achse um.Angeschlossen können bis zu 4 TTL Encoder angeschlossen werden.Lieferumfang:- 4 Fach Impulse Geber Platine - Flachbandkabel- LED Platine
Anschlussboard für das Wireless Handrad
Anschlussboard für das Wireless Handrad – schnell, sauber und übersichtlich verdrahten Wireless Handrad anschließen, Verdrahtungsaufwand reduzieren und zusätzliche Tastenfunktionen nutzen. Das HW10100-1 Anschlussboard für unser Wireless Handrad wurde entwickelt, um die Verdrahtung zwischen Handrad, Empfänger und CNC-Steuerung deutlich zu vereinfachen. Statt zahlreiche Anschlüsse einzeln zu verdrahten, erhalten Sie eine aufeinander abgestimmte Verbindungslösung für einen übersichtlichen und servicefreundlichen Aufbau. Das zentrale Anschlussboard wird direkt auf das MPG-Modul aufgesteckt. Zwei zusätzliche Anschlussleisten mit Flachbandkabel übernehmen die Verbindung zu den seitlichen Steckern des Systems. Einfachere Verdrahtung des Wireless Handrades Gerade bei einem Handrad stehen zahlreiche Signale für Achsauswahl, Schrittweite, Handradimpulse und zusätzliche Bedienfunktionen zur Verfügung. Eine klassische Einzelverdrahtung kann deshalb schnell unübersichtlich werden. Unser Anschlussboard fasst die benötigten Verbindungen strukturiert zusammen. Dadurch lässt sich das Wireless Handrad wesentlich schneller in die CNC-Steuerung integrieren. Direkt auf das MPG-Modul aufstecken Das zentrale Anschlussboard wird direkt auf das vorhandene MPG-Modul gesteckt. Dadurch entsteht eine kompakte Verbindung, ohne unnötige zusätzliche Verdrahtung zwischen den einzelnen Baugruppen. Die beiden mitgelieferten Anschlussleisten werden über Flachbandkabel mit dem zentralen Board verbunden. Das sorgt für einen sauberen und nachvollziehbaren Aufbau. Zusätzliche Ausgänge für drei freie Tasten Ein besonderer Vorteil des Anschlussboards sind die zusätzlichen Ausgänge für die drei frei verfügbaren Tasten des Wireless Handrades. Damit können zusätzliche Maschinen- oder Bedienfunktionen über das Handrad realisiert werden. Welche Funktionen verwendet werden, kann passend zur jeweiligen CNC-Maschine und Steuerungssoftware festgelegt werden. Mehr Bewegungsfreiheit an der CNC-Maschine Ein Wireless Handrad ermöglicht es dem Bediener, sich beim Einrichten und Positionieren frei an der Maschine zu bewegen. Besonders bei großen Fräsmaschinen, Portalfräsen und anderen CNC-Anlagen ist das ein entscheidender Vorteil gegenüber einer ausschließlich stationären Bedienung. Mit dem Anschlussboard wird die Integration des Wireless Handrades in die bestehende Steuerung deutlich einfacher und übersichtlicher. Ihre Vorteile auf einen Blick Speziell für unser Wireless Handrad entwickelt Deutlich vereinfachte Verdrahtung Zentrales Anschlussboard zum direkten Aufstecken auf das MPG-Modul 2 Anschlussleisten mit Flachbandkabel Zusätzliche Ausgänge für 3 freie Handradtasten Übersichtlicher und nachvollziehbarer Steuerungsaufbau Weniger klassische Einzelverdrahtung Reduzierung möglicher Verdrahtungsfehler Schnellere Montage und Inbetriebnahme Einfachere Wartung und Fehlersuche Ideal für CNC-Retrofit und Maschinenmodernisierung Ideal für CNC-Retrofit und Maschinenmodernisierung Besonders bei der Modernisierung bestehender CNC-Maschinen ist eine übersichtliche Verdrahtung wichtig. Das Anschlussboard unterstützt einen modularen Aufbau und erleichtert die Integration des Wireless Handrades in die neue CNC-Steuerung. Das System eignet sich beispielsweise für Fräsmaschinen, Drehmaschinen, Portalfräsen und Sondermaschinen, bei denen der Bediener die Achsen direkt vom jeweiligen Arbeitsbereich der Maschine aus positionieren möchte. Welche Ausführung des Wireless Handrades habe ich? Wenn Sie bereits ein Wireless Handrad besitzen und das Anschlussboard nachrüsten möchten, muss die vorhandene Handrad-Version berücksichtigt werden. Ein einfaches Erkennungsmerkmal ist der Wahlschalter für die Auflösung: 1 – 10 – 100: ältere Ausführung 1 – 10 – 100 – 1000: neue Ausführung Wenn Sie nicht sicher sind, welche Ausführung Sie besitzen, sprechen Sie bitte vor der Bestellung mit unserem Support. Wir helfen Ihnen bei der Auswahl der passenden Variante. Lieferumfang 2 × Anschlussleiste mit Flachbandkabel 1 × Anschlussboard zum direkten Aufstecken auf das MPG-Modul Hinweis: Das MPG-Modul ist nicht im Lieferumfang enthalten. Wireless Handrad einfacher integrieren Das HW10100-1 Anschlussboard ist die passende Lösung für Anwender, die ihr Wireless Handrad sauber und übersichtlich in die CNC-Steuerung integrieren möchten. Die vorbereiteten Verbindungen reduzieren den Installationsaufwand und schaffen gleichzeitig eine bessere Grundlage für spätere Wartungs- oder Erweiterungsarbeiten. Anschlussboard für das Wireless Handrad – weniger Verdrahtungsaufwand, mehr Übersicht und eine professionelle Verbindung zwischen Handrad, MPG-Modul und CNC-Steuerung.
Anschlussboard Maho - Deckel und Co
Schnell verdrahtet. Sauber aufgebaut. Einfach in Betrieb genommen.Modernisieren Sie Ihre Deckel-, Maho-, Mikron- oder vergleichbare Fräsmaschine mit einer durchdachten Anschlusslösung: Das speziell entwickelte Anschlussboard vereinfacht die Verdrahtung wichtiger Maschinenfunktionen und sorgt für einen übersichtlichen Aufbau im Schaltschrank.Das modulare System besteht aus einer Trägerplatine im Hutschienengehäuse und fünf separaten Aufsteckplatinen für:SpindelKühlmittelHydraulikpumpeSpindelbremseSchmierungDie Montage erfolgt komfortabel auf einer handelsüblichen 35-mm-Tragschiene. Die einzelnen Funktionsplatinen werden einfach auf die Trägerplatine aufgesteckt und sicher verschraubt. Das reduziert den Verdrahtungsaufwand und unterstützt eine schnelle, strukturierte Inbetriebnahme Ihrer Fräsmaschine.Ihre Vorteile auf einen Blick:Speziell für Deckel-, Maho- und vergleichbare Fräsmaschinen entwickeltAuch für Mikron und ähnliche Maschinen geeignetÜbersichtliche, modulare BauweiseWeniger Aufwand bei Verdrahtung und InbetriebnahmePlatzsparende Montage auf der 35-mm-HutschieneZentrale Anbindung wichtiger MaschinenfunktionenIdeal für Retrofit- und ModernisierungsprojekteBringen Sie Ihre bewährte Fräsmaschine technisch auf den neuesten Stand – mit einer Anschlusslösung, die Zeit spart und Ordnung in den Schaltschrank bringt. Jetzt bestellen und den Maschinenumbau einfacher realisieren!Hinweis: Anschluss und Installation dürfen aus Sicherheitsgründen nur durch eine entsprechend qualifizierte Fachkraft erfolgen.

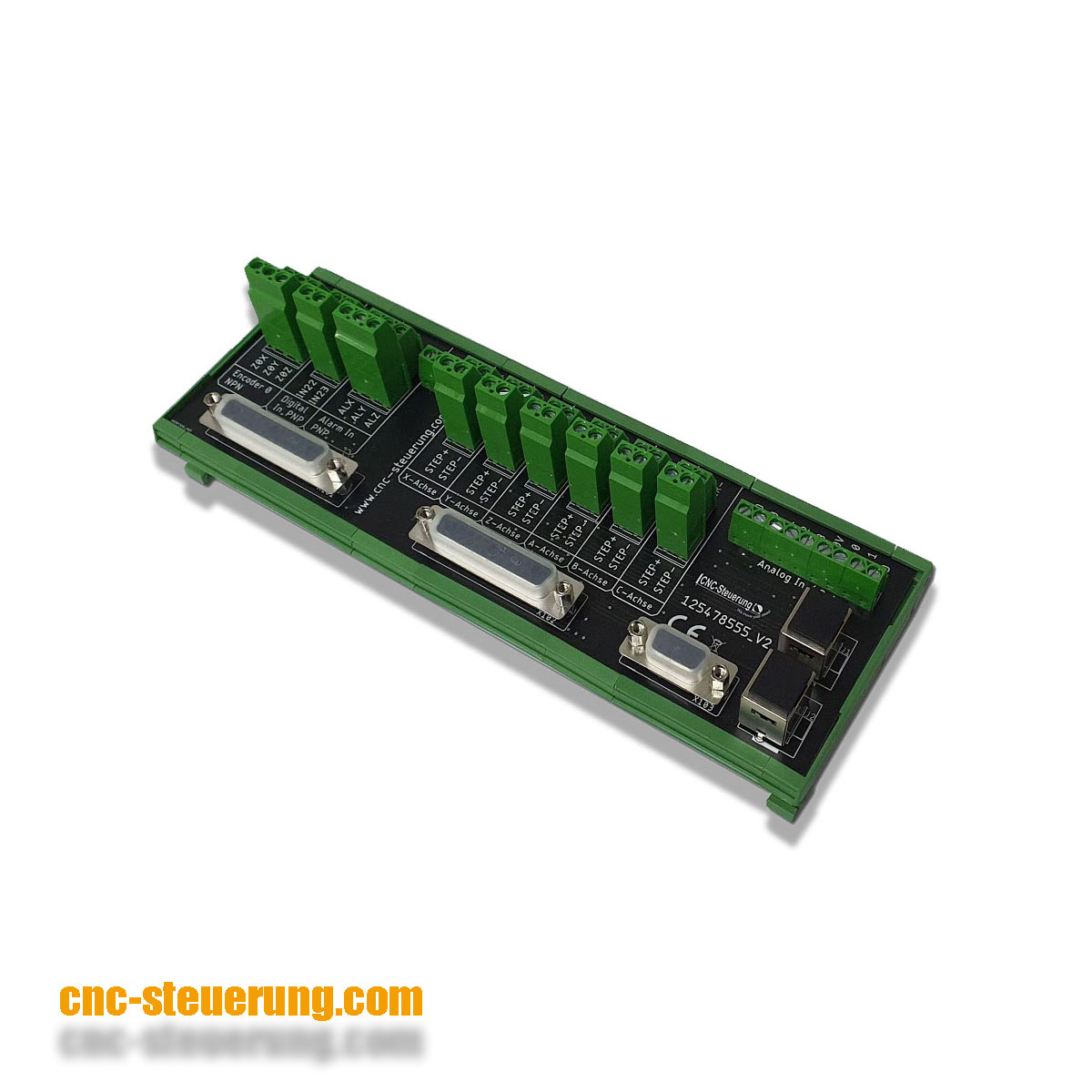

BIG IO IP-S Steuerung
Für alle die Ihre IP-S ordentlich und übersichtlich verdrahten möchten, ohne lange die Anleitung lesen zu müssen, auch bei Erweiterungen nach Monaten sieht man alle Anschlussbezeichnung ohne die Anleitung nachlesen zu müssen.Verteilerblock der IP-S für folgende Signale: - Step/DIR Signale für X-Y-Z-A-B-C Achse - Alarmeingänge für X-Y-Z-A-B-C Achse (NPN Signale für die Delta Electronics) - Encoder Eingänge für X-Y-Z-A-B-C Achse (PNP Signale für die Delta Electronics) - Digitale Eingänge Neu mit Anschlüsse für die MMS Schmierplatine. (2 x RJ45 Buchsen) Abmessungen: Breite: 225mm Tiefe:82 mm Einbauhöhe: 65mm
BIG IO IP-S Steuerung für Drehmaschinen
Eine Spezialplatine die Ihnen als Anwender aller Möglichkeiten eröffnet wenn Sie eine Drehmaschine umrüsten möchten.Die Platine verfügt über 3 Channel für X- Z und eine C Achse die wir für einen Werkzeugwechsler nutzenkönnen der mit einem Servomotor angesteuert werden muss.Zusätzlich hat diese Platine einen Expansionsplatz für Erweiterungen die einfach aufgesteckt werden können. Lieferumfang:- Platine in Hutschiene 35mm- Patchkabel 0,5 MeterAchtung: Zum Betrieb wird das IP-S IN Out 8 Fach für die IP-S benötigt.

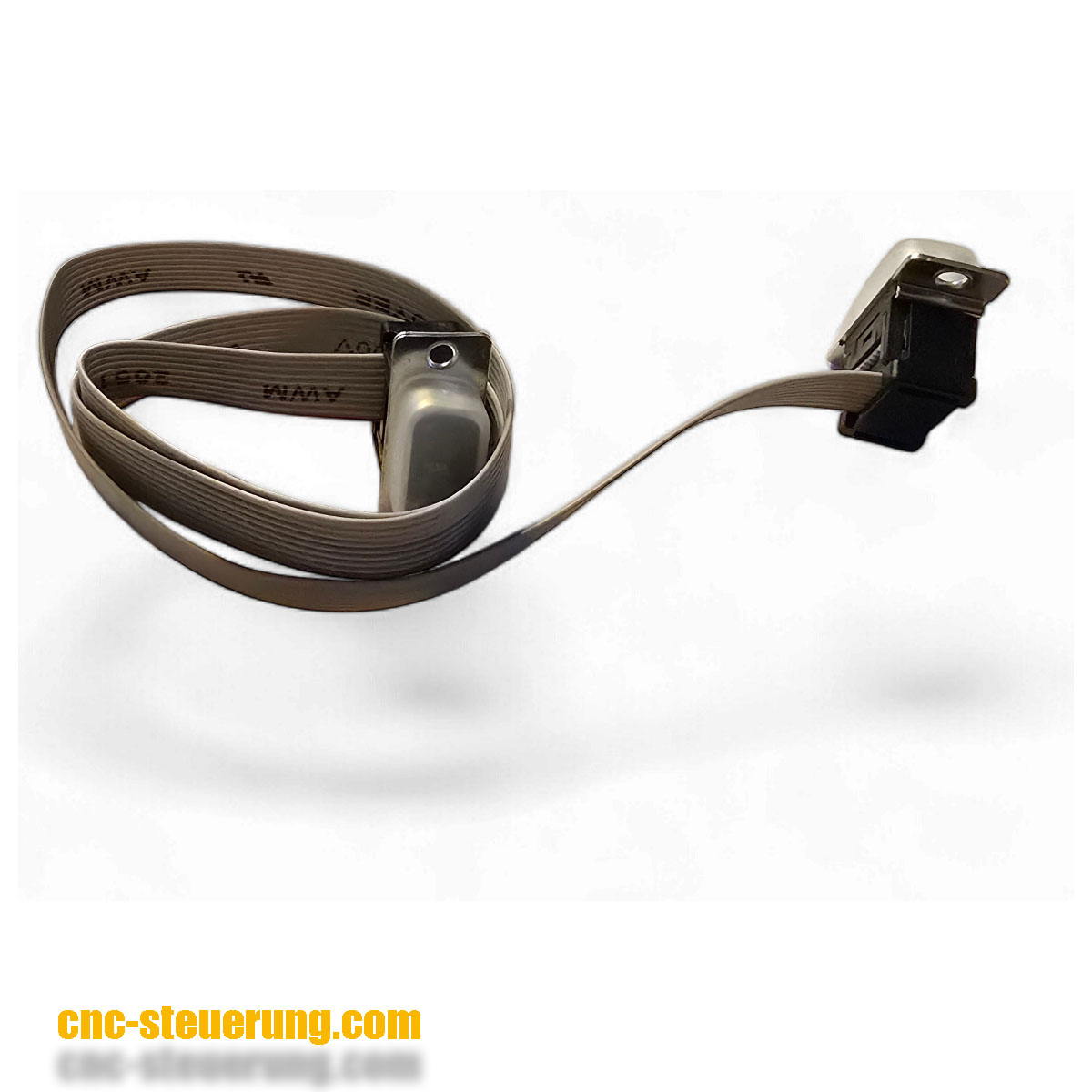

CAN Bus Kabel
Für alle die ein weiteres Modul in Ihrem Schrank montieren müssen, aber keinen direkten Platz neben der CSMIO mehr haben.Wir können Ihnen fast jede Länge anbieten, beachten Sie allerdings, das ab ca. 1 Meter das aktive Kabel benötigt wird.Länge: 50 cm

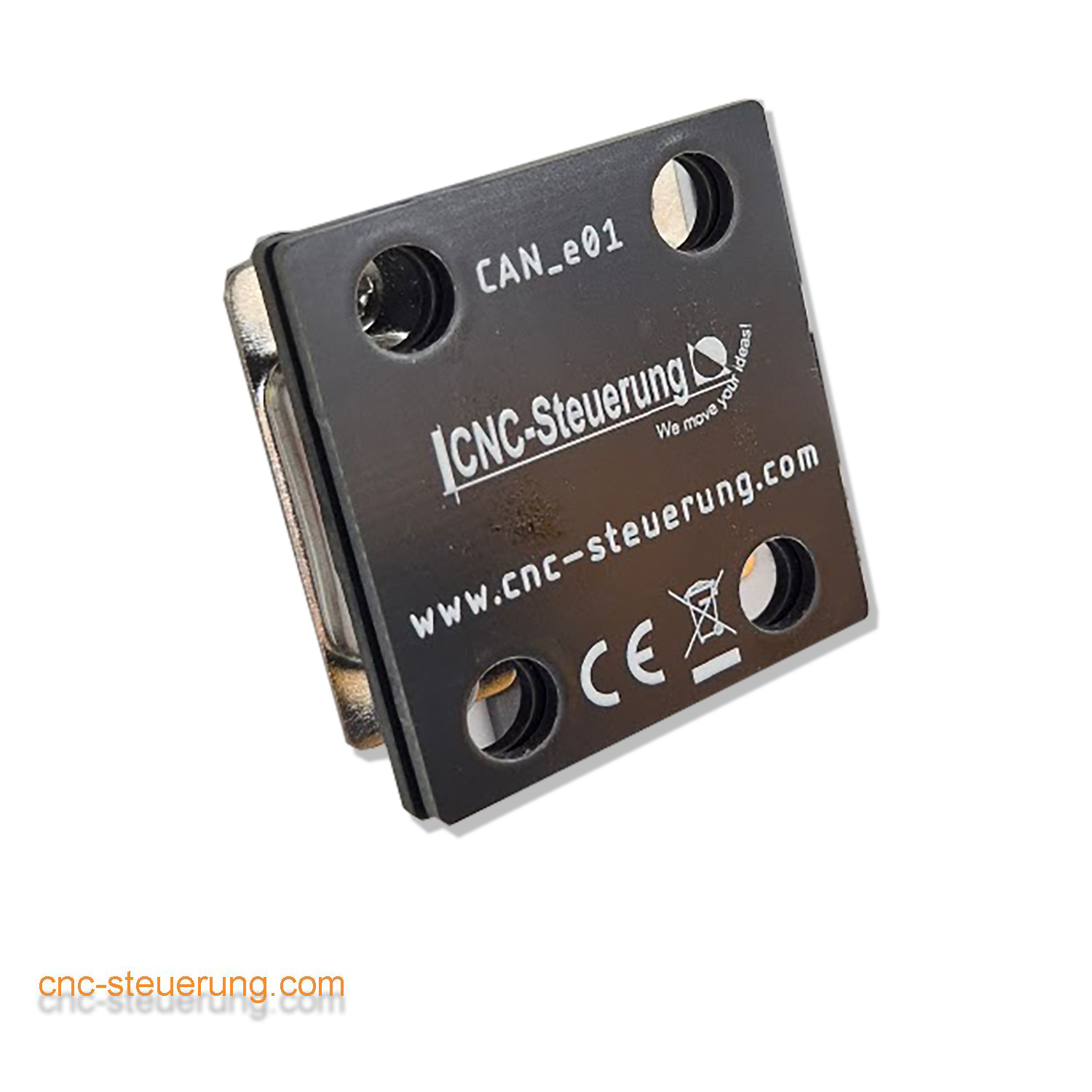

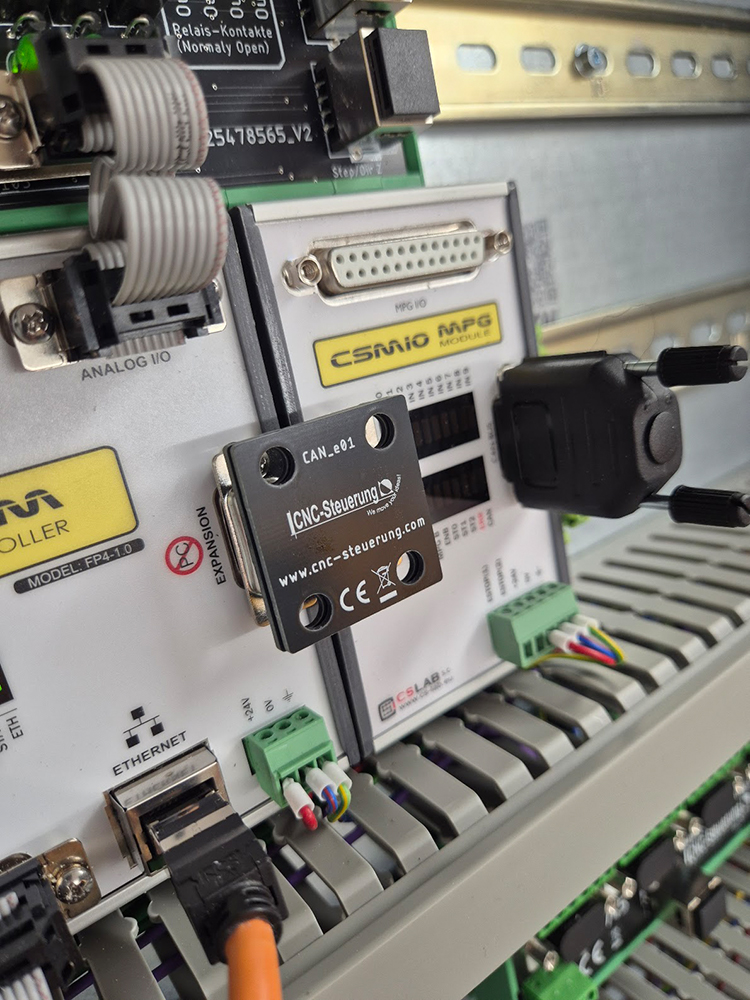

CAN Bus Verbinder
CAN Bus Verbinder für die CSMIO SerieDieser Verbinder ist geeignet um die Controller IP-M- IP-S und IPAmit ENC - IO oder MPG Modul zu Verbinden. Das gibt der Steuerung einen besseren mechanischen Halt.Lieferumfang:1 x CAN Bus Verbinder.
ENC Modul Adapter
ENC Modul Adapter für alle Drehencoder.Das ENC Modul erwartet A-A/, B-B/ sowie I-I/ Signale (und 5Volt + GND) Viele Maschinen haben aber nur A-B und I sowie 5 Volt + GNDMit unserem Adapter können Sie diese Encoder wenn diese ein TTL oder einen NPN Open Collector Signal mit A-B-I Signal weiterverwenden.Unsere Platine hat 3 Encoder Eingänge (1-2-3) sowie 3 x Schirmklemmenanschluss.

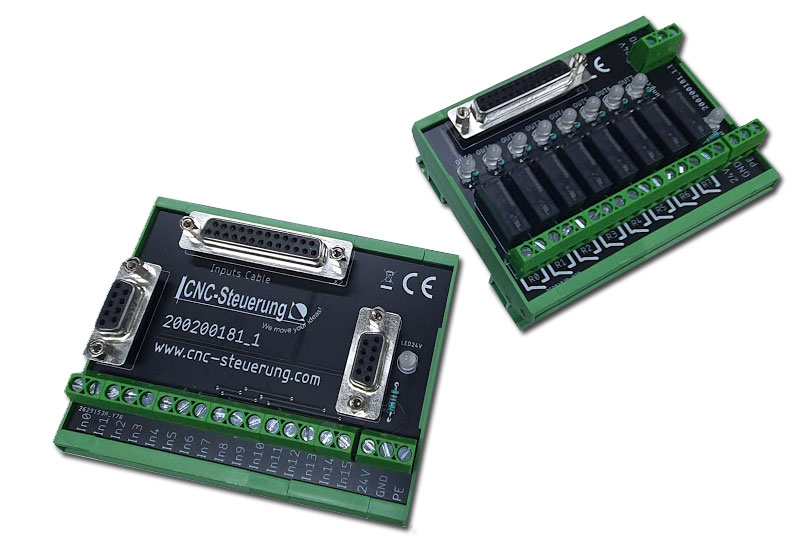

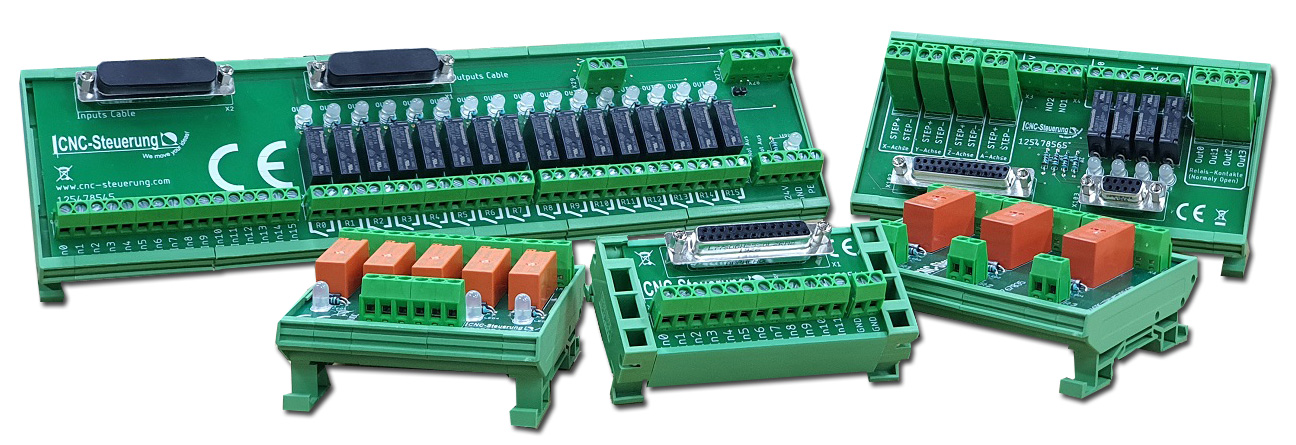

Erweiterungsmodul IN / Out Blocks
IN/OUT Anschlussboard mit 8 Relais für das CNC I/O-Modul Mit dem IN/OUT Anschlussboard wird die Verdrahtung des CNC I/O-Erweiterungsmoduls übersichtlicher und einfacher. Die Ein- und Ausgangssignale werden sauber auf separate Anschlussplatinen geführt und können direkt im Schaltschrank verdrahtet werden. Das System eignet sich besonders für CNC-Retrofit, Maschinenmodernisierung und Schaltschrankbau. Die digitalen Ausgänge stehen über 8 Relais zur Verfügung. Für die digitalen Eingänge ist eine übersichtlich beschriftete Anschlussplatine mit zusätzlichem Options-Port vorhanden. Einfachere Verdrahtung der CNC-Steuerung Anstatt die Signale des I/O-Moduls einzeln auf zusätzliche Klemmen und Relais zu verdrahten, stellt das IN/OUT Board die benötigten Anschlüsse übersichtlich zur Verfügung. Dadurch lässt sich der Schaltschrank strukturierter aufbauen und die spätere Fehlersuche oder Wartung vereinfachen. Vorteile des IN/OUT Boards 8 Relais für die digitalen Ausgänge Separate Anschlussplatine für digitale Eingänge Übersichtliche Beschriftung der Anschlüsse Options-Port für die Eingangssignale Geeignet für das CNC I/O-Erweiterungsmodul Sauberer und übersichtlicher Schaltschrankaufbau Weniger zusätzliche Verdrahtung erforderlich Ideal für CNC-Retrofit und Maschinenmodernisierung Platinen im Tragschienengehäuse Lieferumfang 1 × Anschlussplatine für digitale Eingänge mit Options-Port 1 × Anschlussplatine für digitale Ausgänge mit 8 Relais Platinen im Tragschienengehäuse Wichtig: Das eigentliche I/O-Erweiterungsmodul ist nicht Bestandteil des Lieferumfangs und wird zusätzlich benötigt. IN/OUT Anschlussboard bestellen und die Verdrahtung Ihrer CNC-Steuerung übersichtlich und servicefreundlich aufbauen.

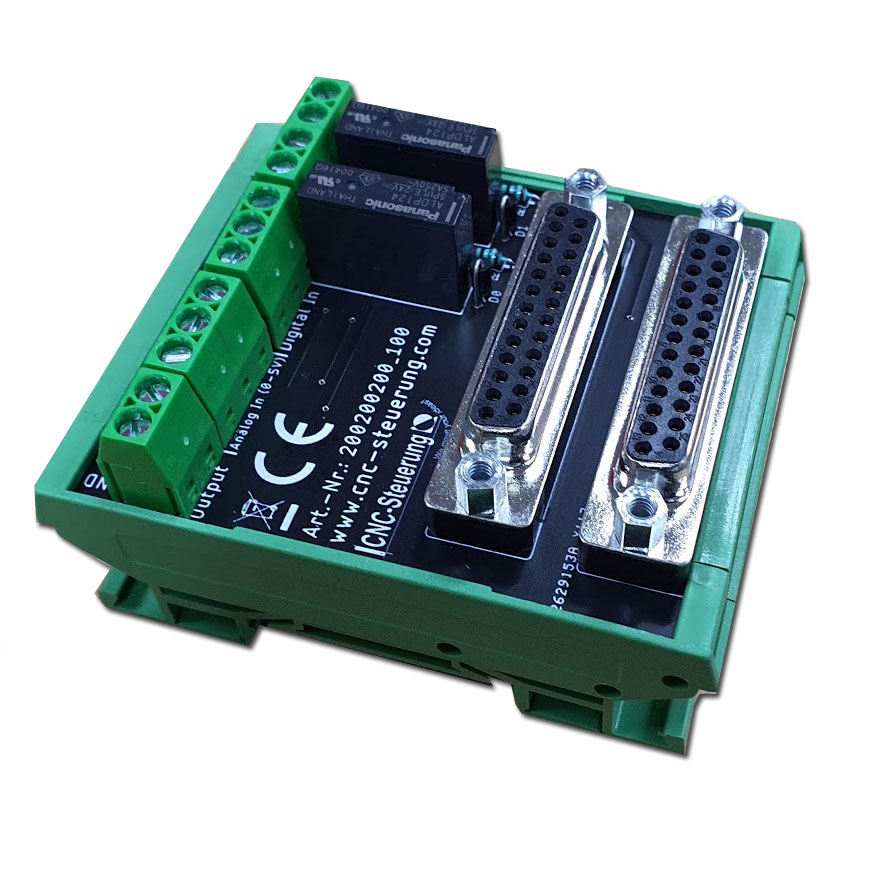

Erweiterungsplatine MPG Modul
Aufsteckplatine für das MPG-Modul. Wofür kann dieses verwendet werden? Wer kennt das nicht? Eine IP-M Steuerung im Einsatz und zu wenige Eingänge? Nehmen Sie unsere Aufsteckplatine für das MPG-Modul. Hier erhalten Sie bis zu 3 freie digitale Eingänge (je nach verwendetem Handrad) sowie 2 digitale Relais zusätzlich. An der Platine können Sie zudem noch 2 Potentiometer Anschlüssen was dann dem Eigenbau einer Bedientafel entgegen kommt. Beispiel: Sie möchten an Ihrem Bedienpult ein kabelgebundenes Handrad anschließen aber am Bedienpult eine Statusleuchte montieren und 2 Potis für Vorschub und Drehzahl anbringen. Dann ist diese Platine genau richtig. Außerdem kann diese Platine eine IP-M um bis zu 3 digitalen Eingänge erweitern, was für einen Werkzeugwechsler eventuell wichtig werden kann. Die Anzahl der zusätzlichen Eingänge In7- In8 und In9 hängen vom verwendeten Handrad ab. Wer ein 4 Achsen Handrad verwendet bekommt 3 weitere Eingänge zusätzlich Wer ein 6 Achsen Handrad einsetzt erhält einen freien Eingang. Lieferumfang: - Erweiterungsplatine im Hutschienengehäuse - Flachbandkabel

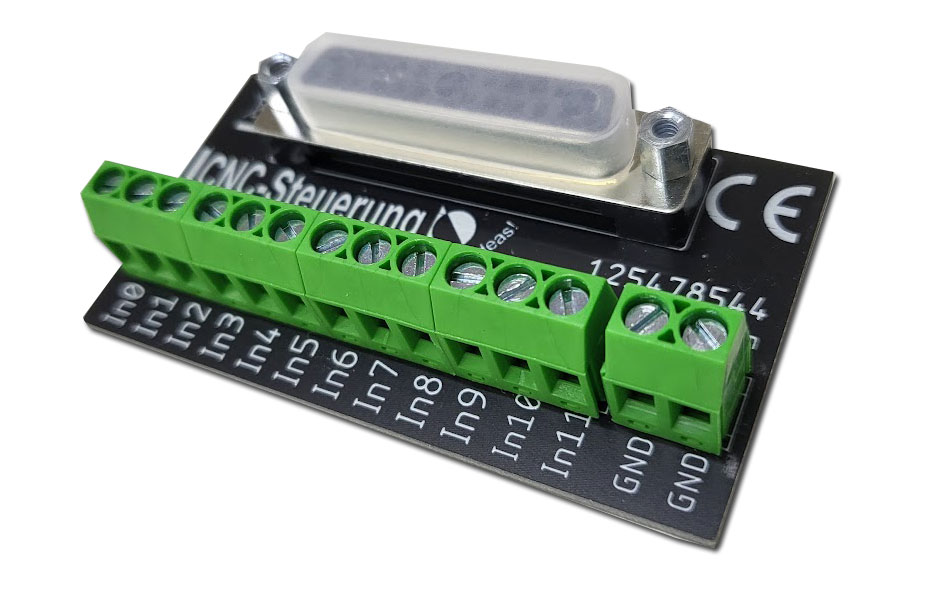

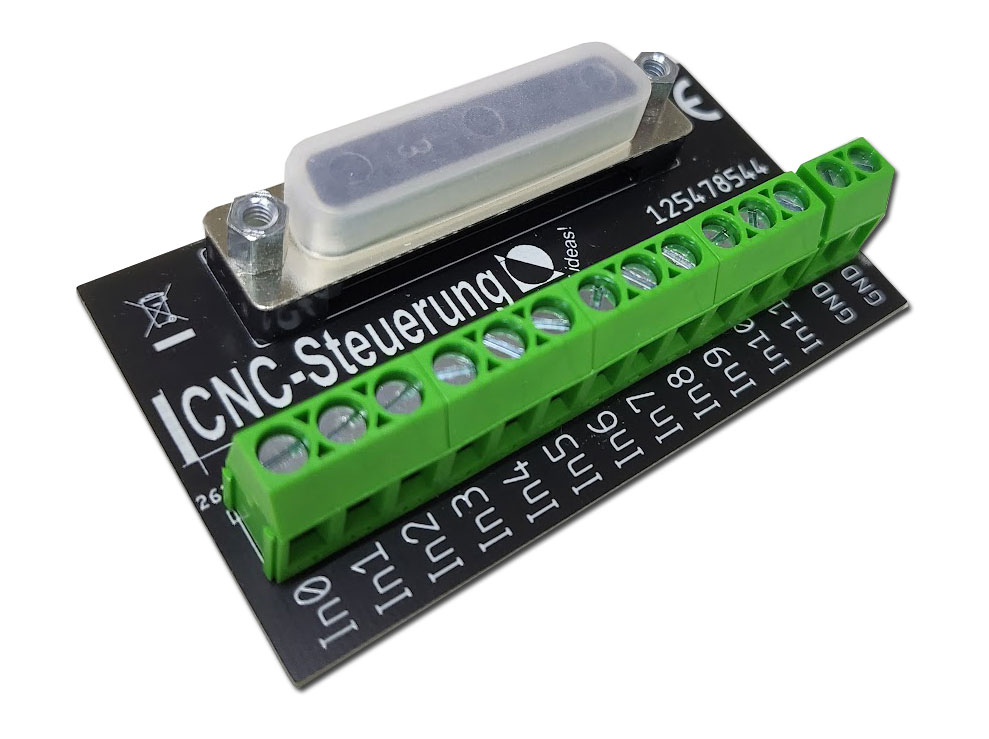

IP-M Block Digital IN für die IP-M Steuerung
Wer seine IP-M Steuerung eindeutig mit dem geringsten Aufwand verdrahten möchte, greift zu dieser Baugruppe. Dieser Schraubklemmenblock hat eine eindeutige Beschriftung der Eingangssignale. Außerdem benötigen Sie nur einmal das GND anlegen um die benötigte Masse für alle Eingangssignale zu bedienen. Diese Platine hat eindeutige Eingangssignal Beschriftungen, so erkennen Sie auch später noch welches Signal belegt wurde. Entnehmen Sie aus dem gelieferten Hutschienengehäuse die alte Platine und ersetzen Sie diese durch unsere Platine. Achtung: Nur für PNP-Logik zu verwenden
IP-M IN-Out Block Set
Unser Set besteht aus zwei Baugruppen: - Step/Dir Board mit seinen Relais - Digital In Platine Wir möchten Ihnen eine Alternative Anschlussmöglichkeit für die IP-M auf der Step / Dir / Output bieten. Die häufigsten Fehler werden gemacht durch falsches Anklemmen am Step/Dir Signal. Hier können die Klemmen schnell vertauscht werden. Mit unserer Baugruppe ist ein falscher Anschluss fast ausgeschlossen da wir die Klemmen nicht mit 1-25 nummerieren, sondern die Klemmen sauber beschriften. Zudem verfügt die Baugruppe bereits über 4 Relais für Kühlmittelpumpe oder anders. Zusätzlich verfügt die Baugruppe über 2 Wechsel Kontakte zum Anschluss eines Frequenzumrichters. Hier kann ohne ein zusätzliches Relais ein FU angesteuert werden. Lesen Sie hierzu auch die Anleitung Somit haben Sie alles OnBoard um Ihre Maschine ordentlich zu verdrahten. Lieferung im Hutschienengehäuse Neu mit Anschlüssen für die MMS Schmierplatine. (2 x RJ45 Buchsen) Flachbänder und Schrauben werden von der IP-M übernommen. Abmessung des Step / Dir Boards: Breite: 170 mm Tiefe: 80 mm Höhe: 65 mm Platine für die digitalen Eingängen passt genau in der "Original" Halterung Lieferumfang: 1 x Step/Dir Platine 1 x digital In Platine siehe Bilder

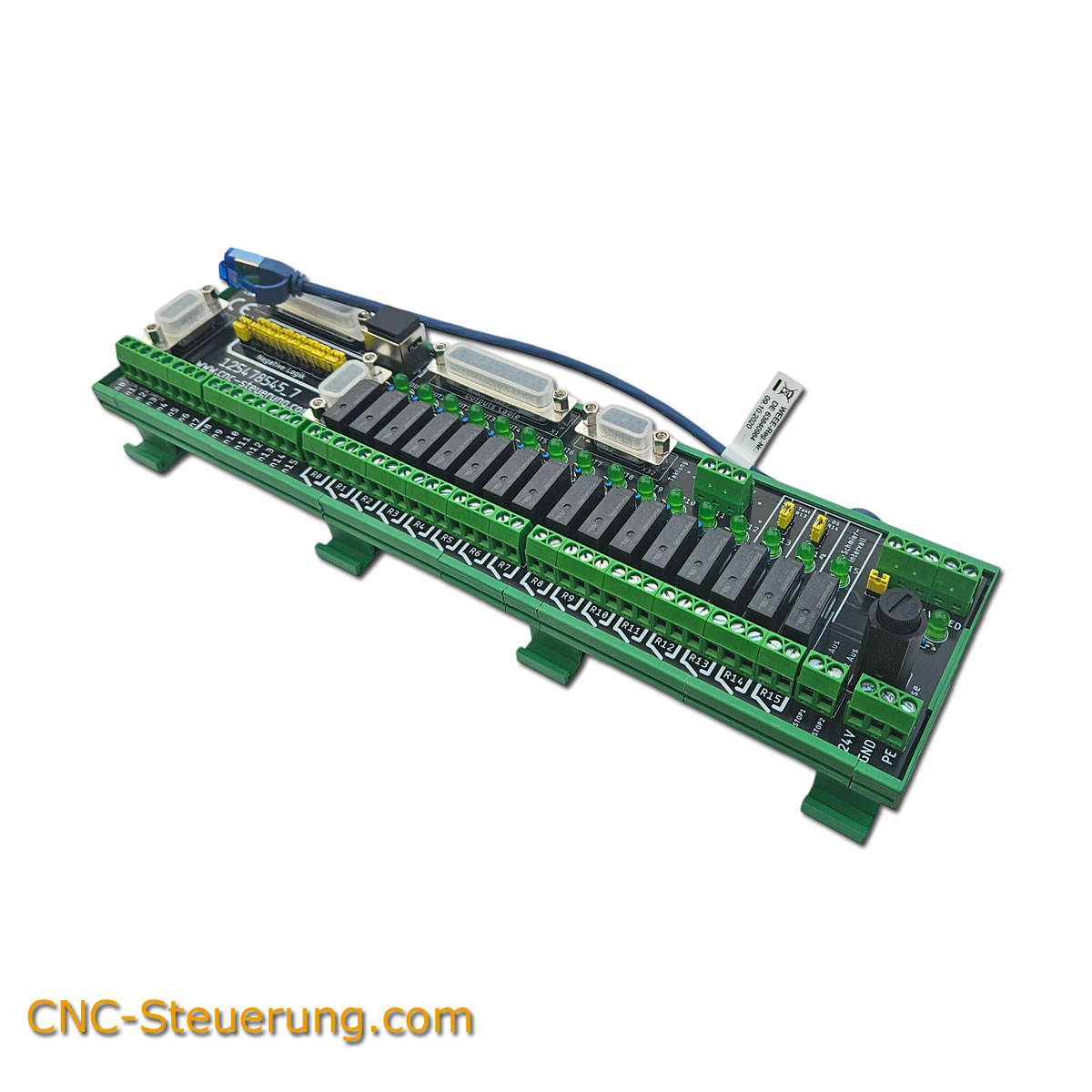

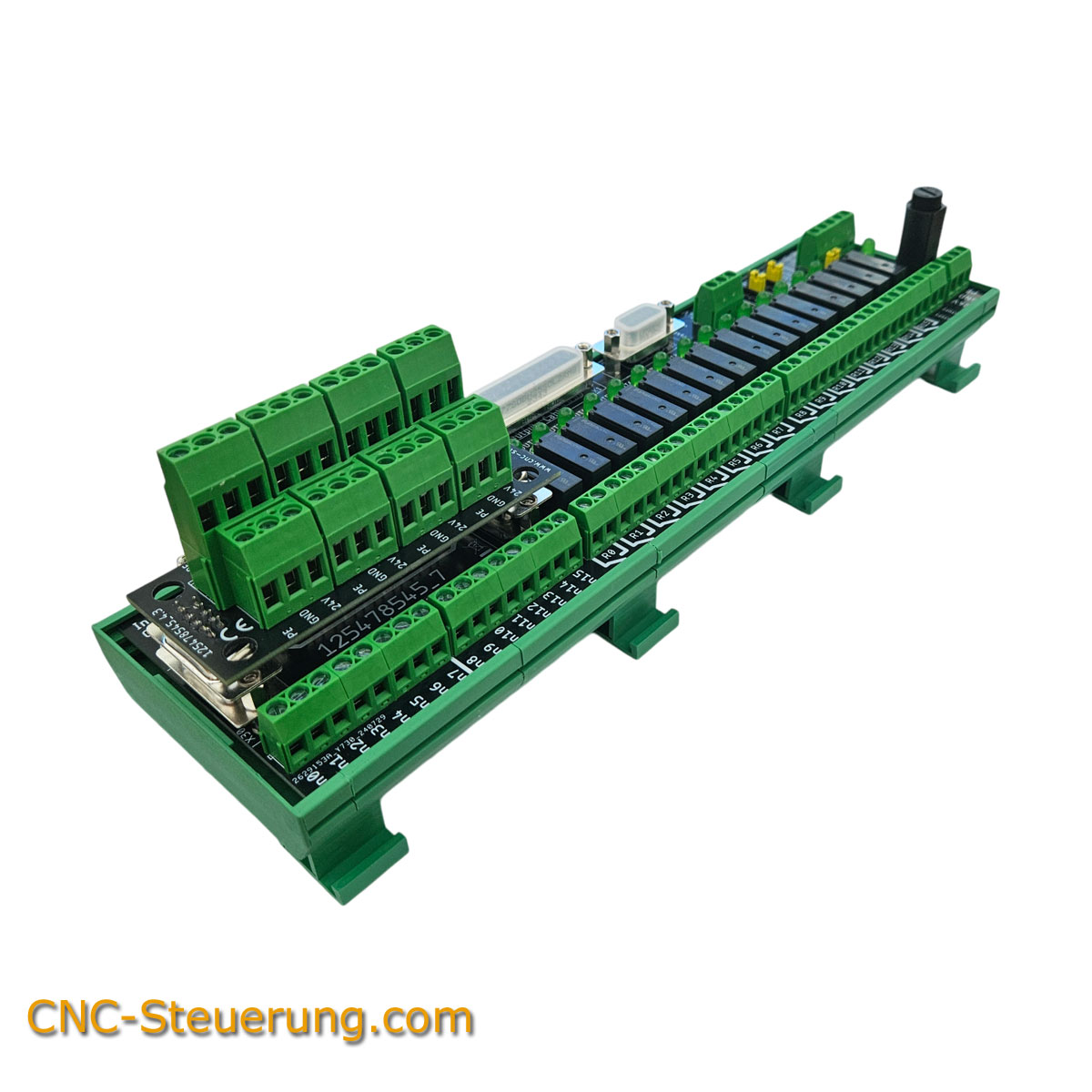

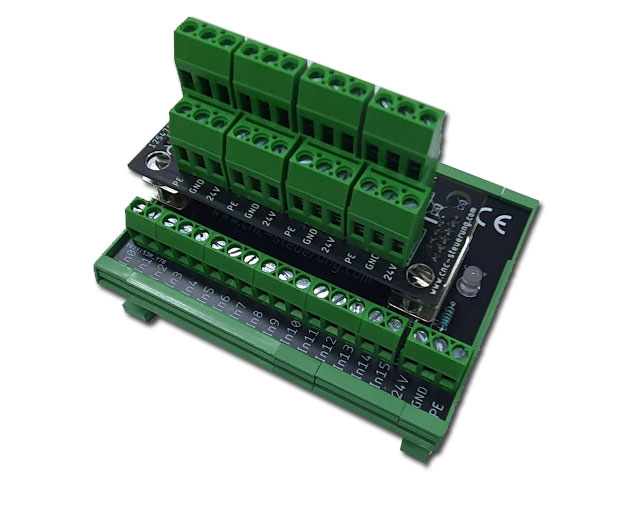

IP-S IN OUT 16 fach für die IP-S Steuerung "New"
Unsere beliebteste Baugruppe für die IP-S Steuerung. Sie erhalten eine sauber beschriftete Baugruppe im Tragschienengehäuse incl. 16 Relais fertig verdrahtet und somit kostengünstig und fehlerfrei zu verdrahten. Diese Baugruppe ist auch im CNC Connect System V1 enthalten. Die beliebte Baugruppe hat nun auch die RJ45 Buchse für das CNC Connect System on Board und ist somit bereits vorbereitet für einen modernen Schaltschrank. Unsere IP-S IN OUT Baugruppe hat: - 16 digitale Eingänge (sauber beschriftet) wobei Eingang 0 für den Not Aus vorgesehen ist. Eingang 0-7 als PNP Signal Eingang 8-15 über Jumper einstellbar ob PNP oder NPN- 16 Relais mit einer maximalen Belastung von 230 VAC / 5 Ampere Zusätzlich sind Schraubklemmen für die Spannungsversorgung der IP-S und dem MPG Modul vorhanden. Über unseren Erweiterungsport , kann die Optionskarte einfach aufgesteckt werden. Mittels dieser Optionskarte kann leicht die 24 Volt abgegriffen werden die für ein Endschalter oder induktiver Sensor benötigt wird. Mit und ohne Zeitrelais erhältlich. Abmessungen: Breite: 284 mmHöhe: 82 mmEinbautiefe: 45 mm ohne Optionskarte Optional mit Anschluss für die Taktschmierung Lieferumfang: 1 x IP-S IN OUT 16 fach Board
Spezialplatine WZW Emco Turn
Einige Emco Drehmaschinen arbeiten mit einem Werkzeugwechsler der mit einem DC-Motor angetrieben wird.Mit unserer Spezialplatine können Sie diese Werkzeugwechsler Ansteuerung. Was Sie für diese Platine benötigen ist die BIG IO IP-S Steuerung - für Drehmaschinen und unser Makro für die Mach4 Software.Technische Daten der Emco Platine:- Anzahl der Werkzeuge : 8 Stück*- Leistung des IC: 3A bei 24 Volt- Stromaufnahme zum Wechseln: ca.1,5 A**- Stromaufnahme gegen die Verriegelung: ca. 0.15 A***Lieferumfang:Platine zum Aufstecken auf die Grundplatine (nicht im Lieferumfang siehe Zubehör)- Werkzeugwechsel Makro für die Mach4 Hobby Wenn Sie die Spezifikation geändert haben möchten sprechen Sie mit unserem Support*Optional können bis zu 128 Werkzeuge erfasst werden ** Maximal 3 A *** Maximal 3 AAchtung: Sie benötigen weitere Hardware für diese Baugruppe - siehe unter Zubehör
