3er JMC Aufsteckset
3er JMC Aufsteckset – schnelle und saubere Verdrahtung für JMC/IHSV57 Servomotoren Drei Achsen anschließen, Verdrahtungsaufwand reduzieren und Fehlerquellen vermeiden. Das 3er JMC Aufsteckset ist eine praktische Komplettlösung für CNC-Maschinen mit JMC/IHSV57 Servomotoren und einer CSMIO/IP-M Steuerung. Das Set enthält drei speziell entwickelte Motor-Aufsteckplatinen sowie das passende IP-M Übergabemodul.Damit können drei Achsen übersichtlich und schnell mit der CNC-Steuerung verbunden werden. Die Signalübertragung erfolgt über RJ45-Verbindungen und reduziert dadurch den klassischen Verdrahtungsaufwand erheblich. Direkt auf den JMC/IHSV57 Motor aufsteckenDie JMC-Aufsteckplatinen werden direkt auf die entsprechenden Anschlüsse der JMC/IHSV57 Servomotoren gesteckt. Dadurch entsteht eine kompakte, saubere und übersichtliche Verbindung direkt am Motor. Über dievorhandene 9-polige Buchse kann außerdem die RS232-Programmierschnittstelle direkt angeschlossen werden. Einstellungen und Parametrierungen des Motors bleiben damit komfortabel zugänglich. RJ45 statt aufwendiger Einzelverdrahtung Die Verbindung zwischen den einzelnen Komponenten wird über RJ45-Buchsen und 1:1 Patchkabel hergestellt. Das sorgt für eine klar strukturierte Verkabelung und erleichtert den Aufbau einer CNC-Steuerung erheblich. Gerade bei einer 3-Achs-Maschine reduziert sich dadurch die Anzahl einzelner Verdrahtungsschritte. Gleichzeitig sinkt das Risiko, beim Aufbau Signale falsch anzuschließen. Übertragene Signale Step/Dir-Signale für die Achsbewegungen Alarmauswertung über IN 11 der IP-M Servozuschaltung über Ausgang 3 der IP-M Strukturierte Signalübertragung über RJ45-Verbindungen Die Ausgänge OUT 0 bis OUT 3 stehen dem Anwender weiterhin für entsprechende Anwendungen zur Verfügung. Auch für bewegte Achsen geeignet Soll ein Motor auf einer bewegten Achse eingesetzt werden, steht an der Aufsteckplatine zusätzlich ein Lötanschluss zur Verfügung. Dadurch kann die Verdrahtung passend zur jeweiligen Maschinenkonstruktion ausgeführt werden. Ihre Vorteile auf einen Blick Komplettlösung für 3 JMC/IHSV57 Servomotoren Passendes IP-M Übergabemodul bereits im Set enthalten Deutlich weniger Verdrahtungsaufwand Reduzierung möglicher Verdrahtungsfehler Schnellerer Aufbau der CNC-Steuerung Verbindung über RJ45 und 1:1 Patchkabel Direkter Zugang zur RS232-Programmierschnittstelle Saubere und nachvollziehbare Verkabelung Einfachere Wartung und Fehlersuche Ideal für CNC-Retrofit und Maschinenmodernisierung Ideal für 3-Achs CNC-Maschinen Das 3er JMC Aufsteckset eignet sich besonders für klassische 3-Achs-Fräsmaschinen und Portalfräsmaschinen, bei denen drei JMC/IHSV57 Motoren mit einer CSMIO/IP-M betrieben werden sollen. Statt jede Achse aufwendig einzeln zu verdrahten, erhalten Sie mit diesem Set ein aufeinander abgestimmtes Verbindungssystem. Das spart Zeit bei der Montage und sorgt gleichzeitig für einen übersichtlicheren Aufbau der gesamten CNC-Steuerung. Ideal für Retrofit und Maschinenmodernisierung Bei der Modernisierung einer bestehenden CNC-Maschine spielt eine übersichtliche und servicefreundliche Elektrik eine wichtige Rolle. Das JMC Aufstecksystem vereinfacht die Verbindung zwischen Servomotoren und Motion Controller und eignet sich damit hervorragend für CNC-Retrofit-Projekte. Auch bei späteren Wartungsarbeiten bietet die strukturierte Verkabelung Vorteile: Verbindungen lassen sich leichter nachvollziehen und einzelne Komponenten können schneller überprüft werden. Lieferumfang 1 × IP-M Übergabemodul 3 × JMC-Aufsteckplatine passend für JMC/IHSV Motoren 6 × Spezialschrauben zur Befestigung Hinweis: Die benötigten JMC/IHSV Servomotoren sind nicht im Lieferumfang enthalten. 3er JMC Aufsteckset – drei Achsen schnell verbinden, Verdrahtungsaufwand reduzieren und die CNC-Steuerung sauber und professionell aufbauen.

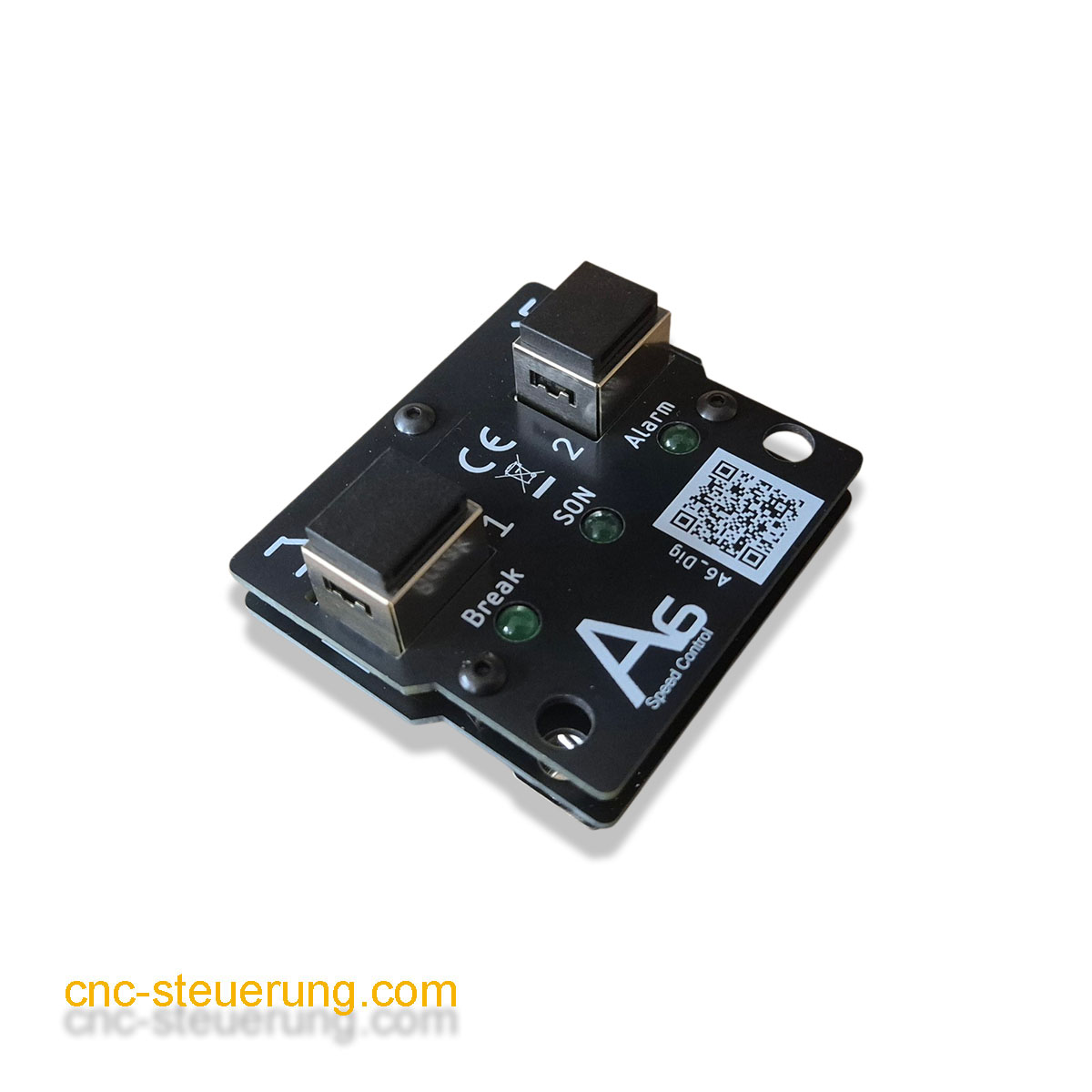

A6 Aufsteckplatine
A6 Aufsteckplatine Digital – Die intelligente Verbindung für Ihr CNC Connect System Die A6 Digital Aufsteckplatine wurde speziell für das CNC Connect System V1 entwickelt und ermöglicht eine schnelle, sichere und übersichtliche Verbindung zwischen Ihren A6-Servoantrieben und der CNC-Steuerung. Durch das durchdachte Plug-and-Play-Konzept reduzieren Sie den Verdrahtungsaufwand erheblich und minimieren Fehlerquellen bei der Inbetriebnahme. Ob beim CNC-Retrofit, Maschinenumbau oder Neubau einer CNC-Maschine – die A6 Digital Aufsteckplatine sorgt für eine professionelle Schaltschrankinstallation und verkürzt die Montagezeit deutlich. Schneller verdrahten – schneller produktiv Die digitale Aufsteckplatine wird direkt auf den 44-poligen Anschluss der A6-Servoendstufe montiert und ist optimal auf das CNC Connect System V1 abgestimmt. Die vorkonfektionierte Verbindung reduziert den Installationsaufwand und sorgt für eine saubere, wartungsfreundliche Verdrahtung. Ihre Vorteile auf einen Blick Digitale Signalübertragung für A6-Servoantriebe Passend für das CNC Connect System V1 Plug-and-Play-Montage Weniger Verdrahtungsfehler Übersichtlicher Schaltschrankaufbau Schnelle Inbetriebnahme Berührungsschutz durch schwarzes Schutzgehäuse Geeignet für A6-Servoendstufen mit 44-poligem Anschluss Ideal für CNC-Fräsmaschinen, Drehmaschinen und Sondermaschinen Perfekt für CNC-Retrofit und Maschinenmodernisierung Gerade bei Retrofit-Projekten zählt jede eingesparte Arbeitsstunde. Die A6 Digital Aufsteckplatine vereinfacht den Aufbau moderner CNC-Steuerungen erheblich. Durch die klar strukturierte Verdrahtung werden Installationsfehler reduziert und spätere Wartungsarbeiten deutlich erleichtert. In Kombination mit den A6-Servosystemen und dem CNC Connect System entsteht eine leistungsfähige und wirtschaftliche Lösung für professionelle CNC-Anwendungen – vom Hobbybereich bis zur industriellen Fertigung. Entwickelt aus der Praxis Seit 2003 entwickelt CNC-Steuerung innovative Lösungen für den CNC-Steuerungsbau und die Modernisierung von Werkzeugmaschinen. Die A6 Digital Aufsteckplatine ist das Ergebnis langjähriger Praxiserfahrung und wurde speziell entwickelt, um Verdrahtungsaufwand, Inbetriebnahmezeit und Fehlerquellen nachhaltig zu reduzieren. -passend zum V1 Connect System mit digitaler Ansteuerung
Aufsteckplatine B2 mit Analogwertvorgabe
Passend zum CNC-Connect System V1Aufstecken und mit 1 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig. Die Aufsteckplatine wird mit Schutzdeckel geliefert, die eine Berührung sicher vermeidet. Für Motoren, die mit einem Analogwert angesteuert werden soll. Zum Beispiel wenn Sie einen Servomotor als Bohrspindel über den analogen Ausgang 0 der IS-S ansteuern möchten Der Anschluss ist einfach über die Schraubklemmen der Platine Lieferumfang: - Platine für die B2 Delta Endstufe - Abdeckplatine - 1 x RJ45 CAT6 Kabel - 2 x Spezialschraube zum Befestigen an der Endstufe Bei Modulen ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert. Der Anschluss erfolgt auf Klemme 3 - wenn Sie dieses Signal an einer weitere Endstufe übergeben wollen nutzen Sie die Buchse 4 Damit das M3 Signal übergeben werden kann muss der M3 über das BIG IO IP-S erfolgen.Hinweis: Dieses ist kein +/-10 Volt sondern eine 0-10 Volt Ansteuerung !
Aufsteckplatine für eine AASD Servo Drive
Aufstecken und mit 2 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig. Die Aufsteckplatine wird mit Schutzdeckel geliefert die eine Berührung sicher vermeidet. Für Motoren mit Bremse hat die Platine ein Relais was von der Endstufe aus gesteuert wird. Der Anschluss ist einfach über die Schraubklemmen der Platine Lieferumfang: - Platine für AASD Servo Drive - Abdeckplatine - 2 x RJ45 Patchkabel mit CAT7 Rohkabel und Stecker nach CAT6a - 2 x Spezialschraube zum Befestigen an der Endstufe Bei Module ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert.
Aufsteckplatine für IHSV Motoren 57 Serie
Aufsteckplatine für IHSV57 Motoren – einfach verbinden statt aufwendig verdrahten Direkt aufstecken, über RJ45 verbinden und die Verdrahtung Ihrer CNC-Achse deutlich vereinfachen. Unsere Aufsteckplatine für IHSV57 Motoren wurde entwickelt, um die Verbindung zwischen IHSV57-Motor und CNC-Steuerung schnell, sauber und übersichtlich aufzubauen. Die Platine wird direkt oben auf den Motor gesteckt und schafft damit eine kompakte Schnittstelle für die digitale STEP/DIR-Ansteuerung. Statt zahlreiche Signale einzeln am Motor zu verdrahten, stehen zwei RJ45-Buchsen für die Verbindung über handelsübliche 1:1 Patchkabel zur Verfügung. Das reduziert den Verdrahtungsaufwand und sorgt gleichzeitig für einen übersichtlichen Aufbau Ihrer CNC-Maschine. Direkt auf den IHSV57 Motor aufstecken Die Aufsteckplatine sitzt direkt am IHSV57 Motor. Dadurch wird die benötigte Anschluss- und Verbindungstechnik unmittelbar am Antrieb zusammengeführt. Das Ergebnis ist eine kompakte Lösung, die besonders bei Maschinen mit mehreren Achsen für deutlich mehr Übersicht sorgt. Zwei RJ45-Anschlüsse für eine saubere Verkabelung Über die beiden integrierten RJ45-Buchsen können die erforderlichen Verbindungen komfortabel über 1:1 Patchkabel hergestellt werden. Damit entfällt ein großer Teil der klassischen Einzelverdrahtung. Gleichzeitig lassen sich Verbindungen bei Wartung oder Fehlersuche wesentlich einfacher nachvollziehen. RS232-Schnittstelle direkt zugänglich Ein weiterer Vorteil ist die integrierte 9-polige Buchse für die RS232-Programmierschnittstelle. Damit kann die Programmierschnittstelle direkt angeschlossen werden, wenn Sie die Parameter des IHSV57 Motors individuell einstellen oder vorhandene Einstellungen verändern möchten. Auch für bewegte Achsen vorbereitet Wird der IHSV57 Motor auf einer bewegten Achse eingesetzt, steht zusätzlich ein Lötanschluss zur Verfügung. Dadurch kann die Verbindung passend zur jeweiligen Maschinenkonstruktion ausgeführt werden. Ihre Vorteile auf einen Blick Speziell für IHSV57 Motoren entwickelt Direkte Montage auf dem Motor 2 × RJ45-Buchsen Anschluss über 1:1 Patchkabel Digitale STEP/DIR-Ansteuerung 9-polige Buchse für die RS232-Programmierschnittstelle Zusätzlicher Lötanschluss für bewegte Achsen Weniger klassische Einzelverdrahtung Sauberer und übersichtlicher Maschinenaufbau Einfachere Wartung und Fehlersuche Ideal für CNC-Retrofit und Maschinenmodernisierung Passend zu unseren CNC-Verbindungssystemen Die IHSV57 Aufsteckplatine kann unter anderem in Verbindung mit unserer BIG IO Platine Delta sowie der IP-M Übergabeplatine eingesetzt werden. Damit lässt sich ein durchgängiges und übersichtliches Verbindungskonzept zwischen CNC-Steuerung und den einzelnen Motorachsen aufbauen. Ideal für CNC-Retrofit und neue Maschinen Egal ob Sie eine bestehende Fräsmaschine, Portalfräse oder Sondermaschine modernisieren oder eine neue CNC-Maschine aufbauen: Eine übersichtliche Verdrahtung spart bereits bei der Installation Zeit und erleichtert später Service und Fehlersuche. Besonders bei Maschinen mit mehreren IHSV57-Antrieben spielt das System seine Vorteile aus. Jede Achse erhält eine klar definierte und nachvollziehbare Verbindung. Lieferumfang 1 × Aufsteckplatine für IHSV57 Motoren 2 × RJ45-Buchsen auf der Platine 9-polige Buchse für die RS232-Schnittstelle IHSV57 Aufsteckplatine – weniger Verdrahtungsaufwand, mehr Übersicht und eine professionelle Verbindung zwischen Motor und CNC-Steuerung.

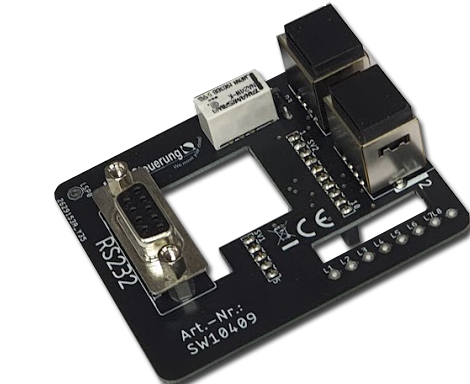

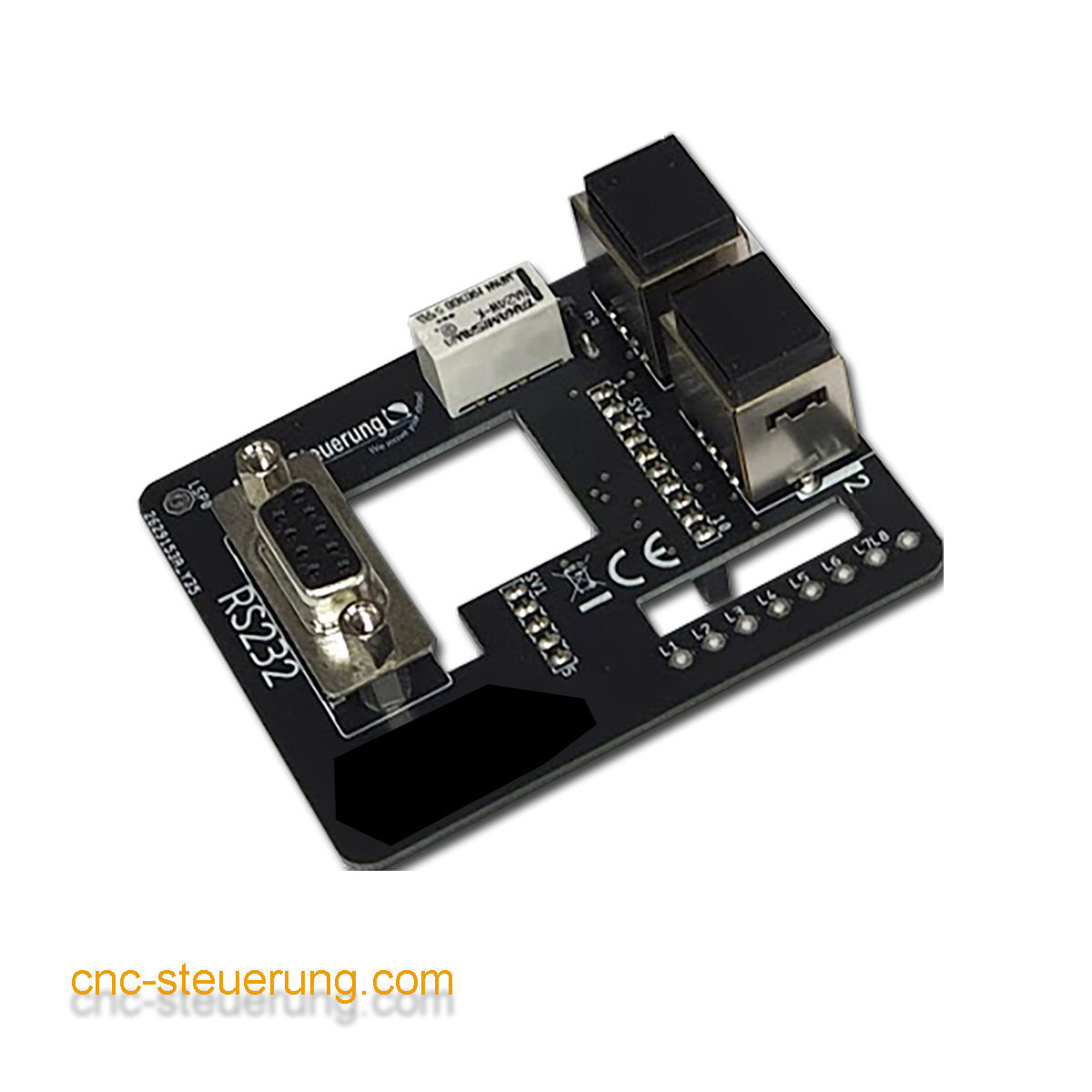

Aufsteckplatine für IHSV Motoren 60er Serie
Aufsteckplatine für IHSV-Motoren der 60er-Serie Einfach aufstecken, zuverlässig verbinden und wertvolle Zeit bei der Verdrahtung sparen! Unsere Aufsteckplatine wurde speziell für IHSV-Motoren der 60er-Serie entwickelt. Sie wird direkt auf den Motor aufgesteckt und ermöglicht eine saubere, übersichtliche und praxisgerechte Anbindung an Ihre CNC-Steuerung. Zwei RJ45-Buchsen erlauben den unkomplizierten Anschluss über handelsübliche 1:1-Patchkabel. Über die integrierte 9-polige Buchse kann die RS232-Programmierschnittstelle direkt angeschlossen werden – ideal, wenn Sie die Motorparameter individuell einstellen möchten. Für Motoren an beweglichen Achsen steht zusätzlich ein Lötanschluss zur Verfügung. Ihre Vorteile: Direktes Aufstecken auf IHSV-Motoren der 60er-Serie Zwei RJ45-Buchsen für eine schnelle Verbindung Anschluss über 1:1-Patchkabel 9-polige Buchse für die RS232-Programmierschnittstelle Zusätzlicher Lötanschluss für bewegte Achsen Saubere und übersichtliche Installation Weniger Verdrahtungsaufwand und geringeres Fehlerrisiko Geeignet für digitale STEP/DIR-Signale Passend zur BIG-IO-Platine Delta und IP-M-Übergabeplatine Die ideale Lösung für CNC-Retrofit, Maschinenumbauten und neue Steuerungsprojekte: Mit dieser Aufsteckplatine verbinden Sie Ihren IHSV-Motor schnell, ordentlich und zuverlässig mit dem CNC-Connect-System. Aufstecken, verbinden und Ihre CNC-Achse professionell in Betrieb nehmen! Lieferumfang: - 1x Aufsteckplatine mit 2 RJ45 Buchsen - 9 polige Buchse zum Anschluss der RS232 Schnittstelle zum Einstellen der Parameter (für alle die nicht mit den installierten Parametern arbeiten möchten) Diese Platine ist passend für: - BIG IO Platine Delta - IP-M Übergabeplatine

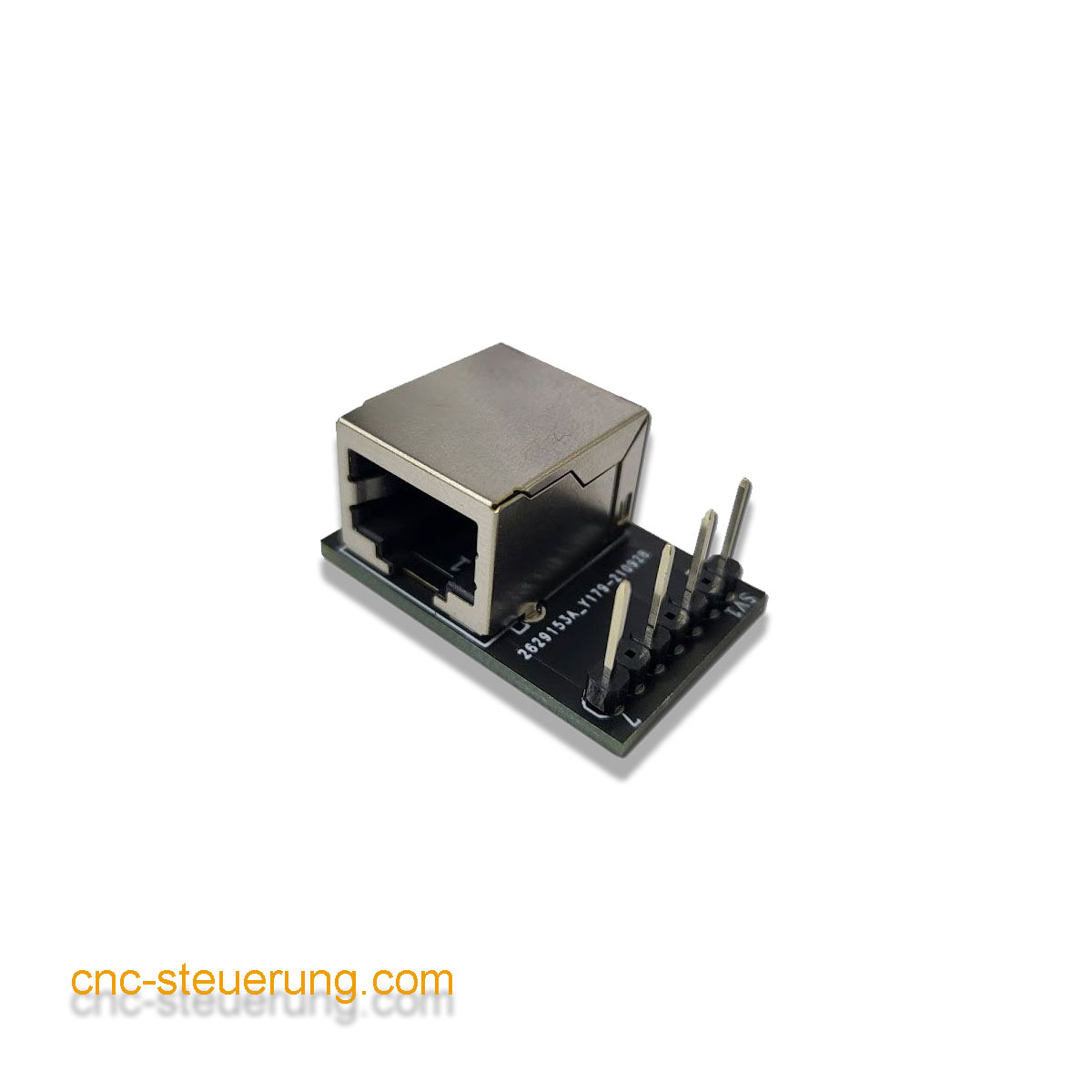

Aufsteckplatine für Schrittmotorendstufen
Aufsteckplatine passend zum CNC Connectsystem V1 für: - DM 542 - DM 856 - HBS 57- HBS 86 oder Endstufen die ein Rastermaß von 5mm an den Step / Dir Klemmen haben. Mit etwas "biegen" passen auch andere Schrittmotorendstufen. Lieferumfang: 1 x Aufsteckplatine

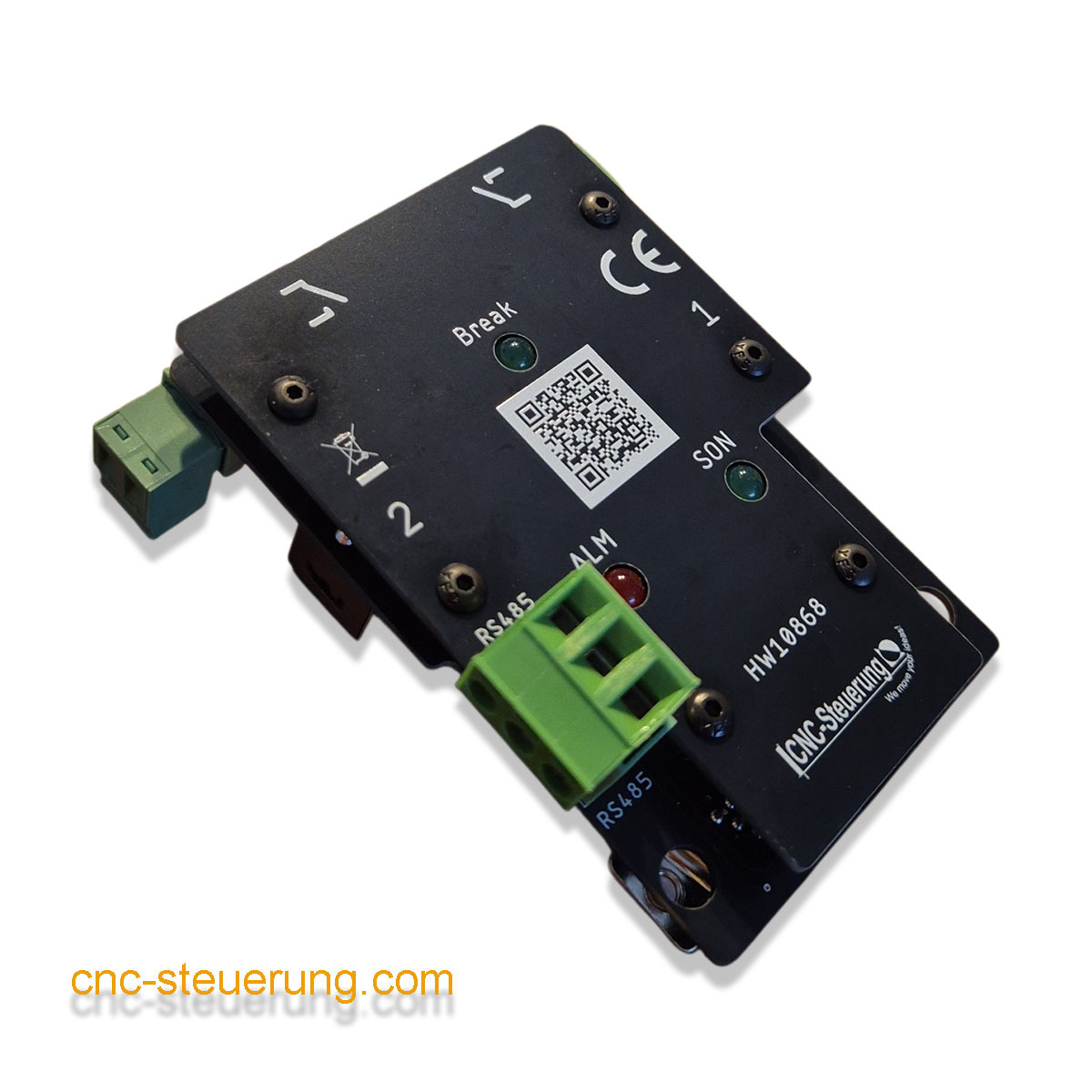

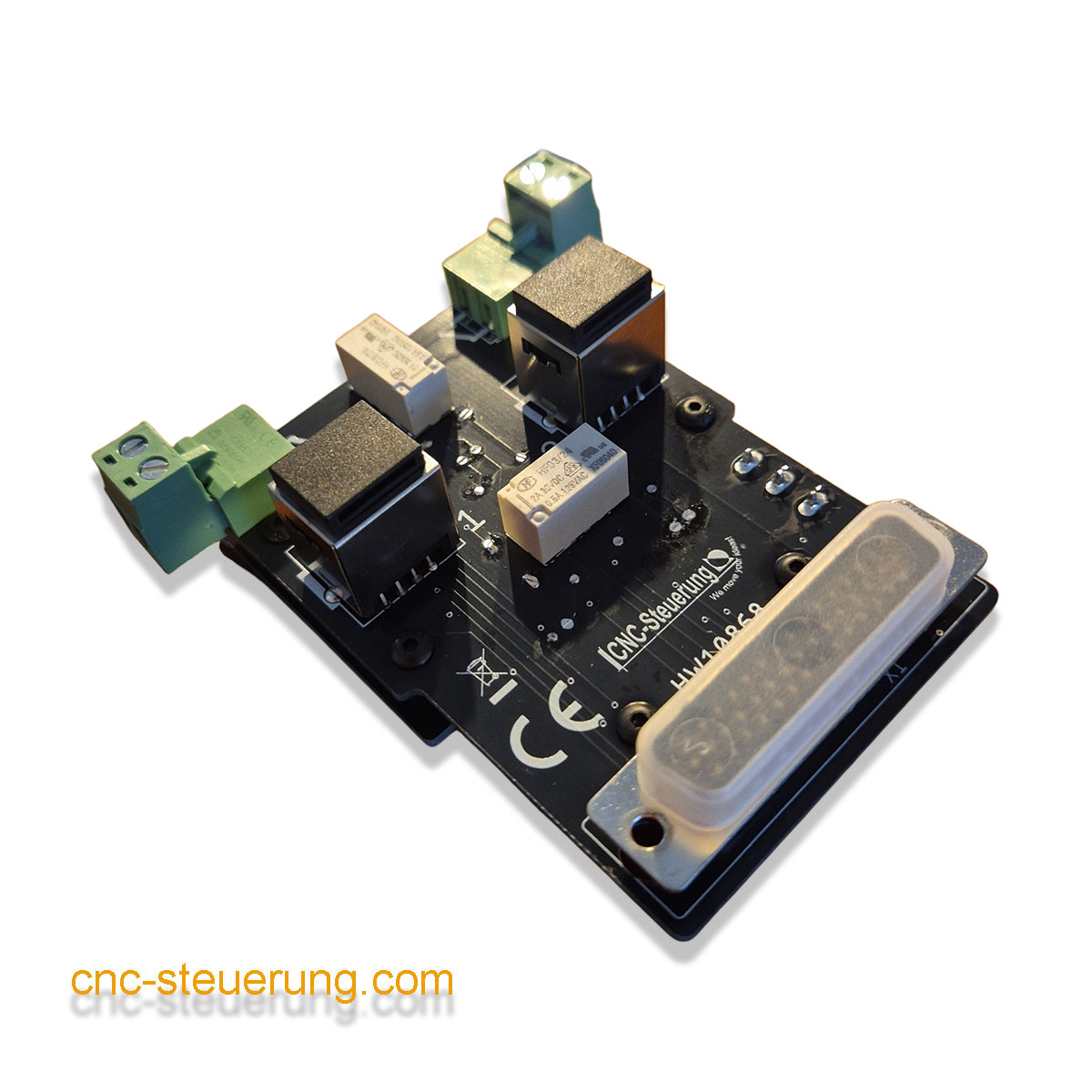

Aufsteckplatine Hausmarke
Aufstecken und mit 2 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig.Die Aufsteckplatine wird mit Schutzdeckel geliefert die eine Berührung sicher vermeidet.Für Motoren mit Bremse hat die Platine ein Relais was von der Endstufe aus gesteuert wird.Der Anschluss ist einfach über die Schraubklemmen der PlatineLieferumfang:- Platine für unsere Hausmarke- Abdeckplatine- 2 x RJ45 Patchkabel mit CAT7 Rohkabel und Stecker nach CAT6a- 2 x Spezialschraube zum Befestigen an der EndstufeBei Module ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert.

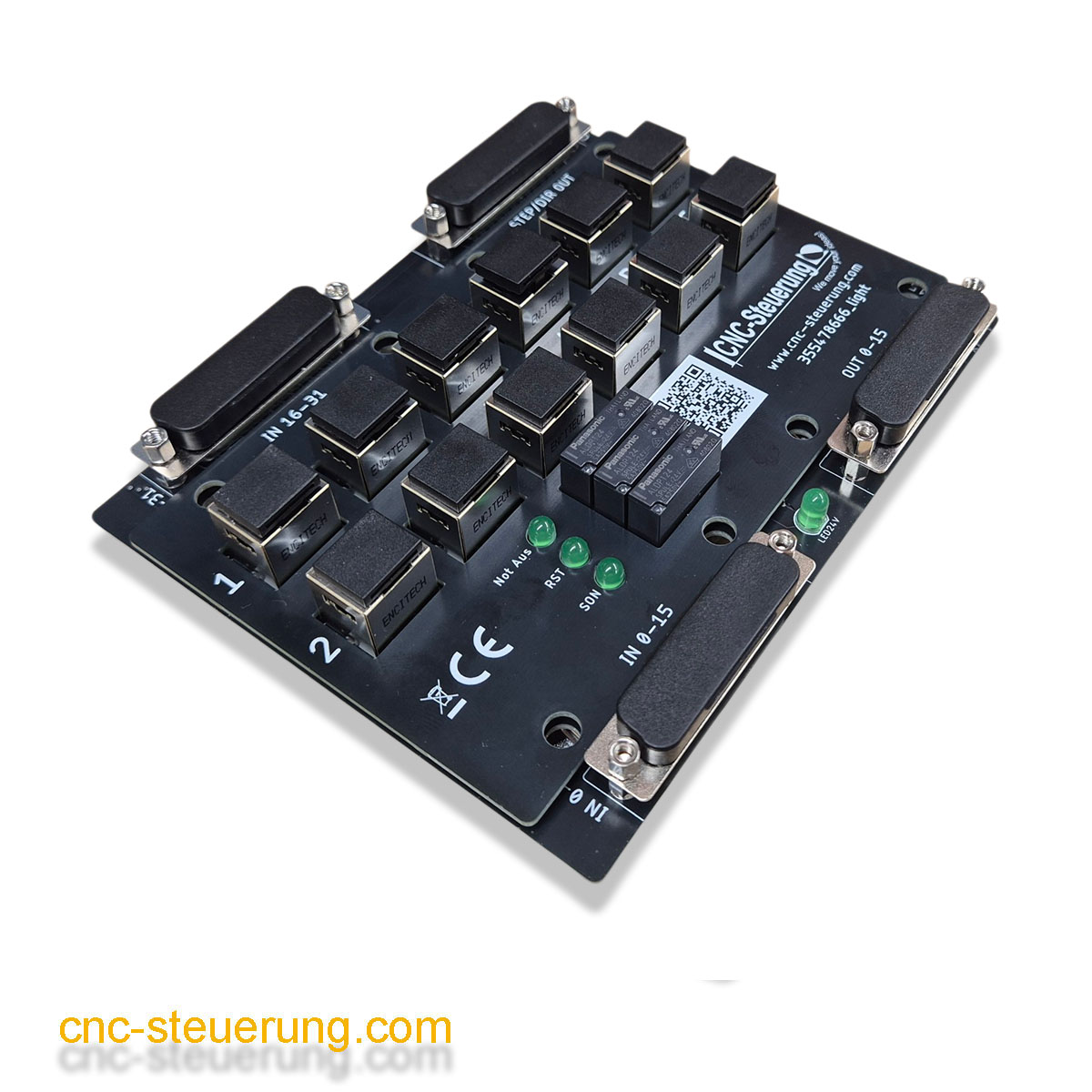

CNC Connect System V1 Light
CNC Connect System V1 Light – bestehende IP-S einfach erweitern Weniger Verdrahtung. Mehr Übersicht. Einfach nachrüsten. Das CNC Connect System V1 Light ist die ideale Lösung für alle, die bereits einen CSMIO/IP-S Motion Controller mit vorhandenen Schraubklemmen einsetzen und ihre CNC-Steuerung komfortabel auf unser Connect-System erweitern möchten. Die kompakte Aufsteckplatine wird direkt auf die vorhandene IP-S gesteckt. Ihre bestehende Verdrahtung über die Schraubklemmen kann dabei weiter genutzt werden. Zusätzlich werden wichtige Signale über RJ45-Anschlüsse bereitgestellt. Damit entsteht eine saubere und servicefreundliche Verbindung zwischen Motion Controller, Antrieben und weiteren Komponenten – ideal für CNC-Retrofit, Maschinenmodernisierung und einen übersichtlichen Schaltschrankbau. Die Vorteile des CNC Connect System V1 Light Einfache Nachrüstung einer vorhandenen IP-S Installation Direkte Montage auf dem IP-S Motion Controller Vorhandene Schraubklemmen bleiben weiterhin nutzbar Wichtige Signale zusätzlich über RJ45-Anschlüsse verfügbar Weniger Verdrahtungsaufwand im Schaltschrank Übersichtlichere und besser strukturierte Verkabelung Schnellere Fehlersuche und einfacherer Service Ideal zur Modernisierung bestehender CNC-Steuerungen Bestehende CNC-Steuerung weiter nutzen Gerade bei einer Maschinenmodernisierung muss eine funktionierende Installation nicht komplett neu aufgebaut werden. Das CNC Connect System V1 Light ermöglicht den schrittweisen Einstieg in unser Connect-System: Bestehende Komponenten bleiben erhalten und die Anschlussmöglichkeiten werden gezielt erweitert. Das reduziert den Umbauaufwand und sorgt gleichzeitig für eine professionelle, übersichtliche und wartungsfreundliche Installation. Ideal für CNC-Retrofit-Projekte Ob Fräsmaschine, Drehmaschine, Portalfräse oder Sondermaschine – bei einem CNC-Retrofit entscheidet eine saubere Verdrahtung wesentlich über Zuverlässigkeit und spätere Wartbarkeit. Mit dem CNC Connect System V1 Light lassen sich vorhandene CSMIO/IP-S Steuerungen komfortabel erweitern, ohne die komplette Verkabelung neu aufbauen zu müssen. Weniger Aufwand bei Wartung und Fehlersuche Eine übersichtliche Verkabelung erleichtert nicht nur den Aufbau einer CNC-Steuerung, sondern auch spätere Wartungsarbeiten. Durch die strukturierte Verbindung der einzelnen Komponenten können Anschlüsse schneller nachvollzogen und Fehler einfacher lokalisiert werden. Das macht das CNC Connect System V1 Light besonders interessant für bestehende Maschinen, die Schritt für Schritt modernisiert werden sollen. Lieferumfang 1 × CNC Connect System V1 Light Aufsteckplatine Hinweis: Der CSMIO/IP-S Motion Controller ist nicht im Lieferumfang enthalten. CNC Connect System V1 Light – die einfache Verbindung zwischen bestehender Installation und moderner CNC-Verkabelung.
Delta A2 Aufsteckmodul
Aufsteckplatine für eine Delta A2 Endstufe für das CNC-Connect System V1 Diese Aufsteckplatine ist wahlweise mit oder ohne Relais für die Bremse lieferbar. Die Belegung des A" Steckers ist: - H-Speed Signale für Step und DIR Signale - Servo OK - SON - RST - Encoder Null Spur Lieferung: Aufsteckplatine für eine Delta A2 Servoendstufe - wahlweise mit oder ohne Relais 2 x 0,5 Meter RJ45 Verbindungskabel Patchkabel CAT6 2x Spezialschrauben
Delta B2 Aufsteckmodul
Aufstecken und mit 2 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig. Die Aufsteckplatine wird mit Schutzdeckel geliefert, die eine Berührung sicher vermeidet. Für Motoren mit Bremse hat die Platine ein Relais, was von der Endstufe aus gesteuert wird. Der Anschluss ist einfach über die Schraubklemmen der Platine Lieferumfang: - Platine für die B2 Delta Endstufe - Abdeckplatine - 2 x RJ45 Patchkabel mit CAT7 Roh Kabel und Stecker nach CAT6a - 2 x Spezialschraube zum Befestigen an der Endstufe Bei Modulen ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert.
Delta B3 Aufsteckmodul
Für alle die eine IP-S Steuerung haben und die B3L Servoendstufe mit unserem CNC Connectsystem V1.0 betreiben möchten. Aufstecken und mit 2 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig. Die Aufsteckplatine wird mit Schutzdeckel geliefert, die eine Berührung sicher vermeidet. Für Motoren mit Bremse hat die Platine ein Relais, was von der Endstufe aus gesteuert wird. Der Anschluss ist einfach über die Schraubklemmen der Platine Lieferumfang: - Platine für die B3L Delta Endstufe - Abdeckplatine - 2 x RJ45 Patchkabel mit CAT7 Rohkabel und Stecker nach CAT6a - 2 x Spezialschraube zum Befestigen an der Endstufe Bei Modulen ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert.
