Achsmotoren beim CNC-Retrofit – weiterverwenden oder erneuern?
Bei der Modernisierung einer älteren CNC-Maschine stellt sich fast immer eine wichtige Frage: Können die vorhandenen Achsmotoren und Servoverstärker weiterverwendet werden – oder ist der Austausch gegen moderne Servotechnik sinnvoller?
Technisch ist eine Weiterverwendung vorhandener Komponenten in vielen Fällen möglich. Bei einem umfassenden CNC-Retrofit sollte jedoch nicht nur betrachtet werden, ob ein Motor heute noch funktioniert. Entscheidend sind auch Alter, Zustand, Ersatzteilversorgung, Schnittstellen und die langfristige Betriebssicherheit der gesamten Antriebstechnik.
Warum alte Achsantriebe häufig ersetzt werden
Bei älteren CNC-Fräsmaschinen und CNC-Drehmaschinen stammen Servomotoren, Achsverstärker und Verkabelung häufig noch aus der ursprünglichen Maschineninstallation. Damit können diese Komponenten bereits mehrere Jahrzehnte im Einsatz sein.
Auch wenn eine Maschine aktuell noch zuverlässig verfährt, unterliegen elektronische und elektromechanische Komponenten einem natürlichen Alterungsprozess. Bei einem Retrofit sollten deshalb unter anderem folgende Komponenten betrachtet werden:
- Servomotoren
- Servoverstärker und Leistungselektronik
- Encoder und Rückführsysteme
- Motorleitungen
- Encoderleitungen
- Bremsleitungen
- Steckverbinder und Kabel

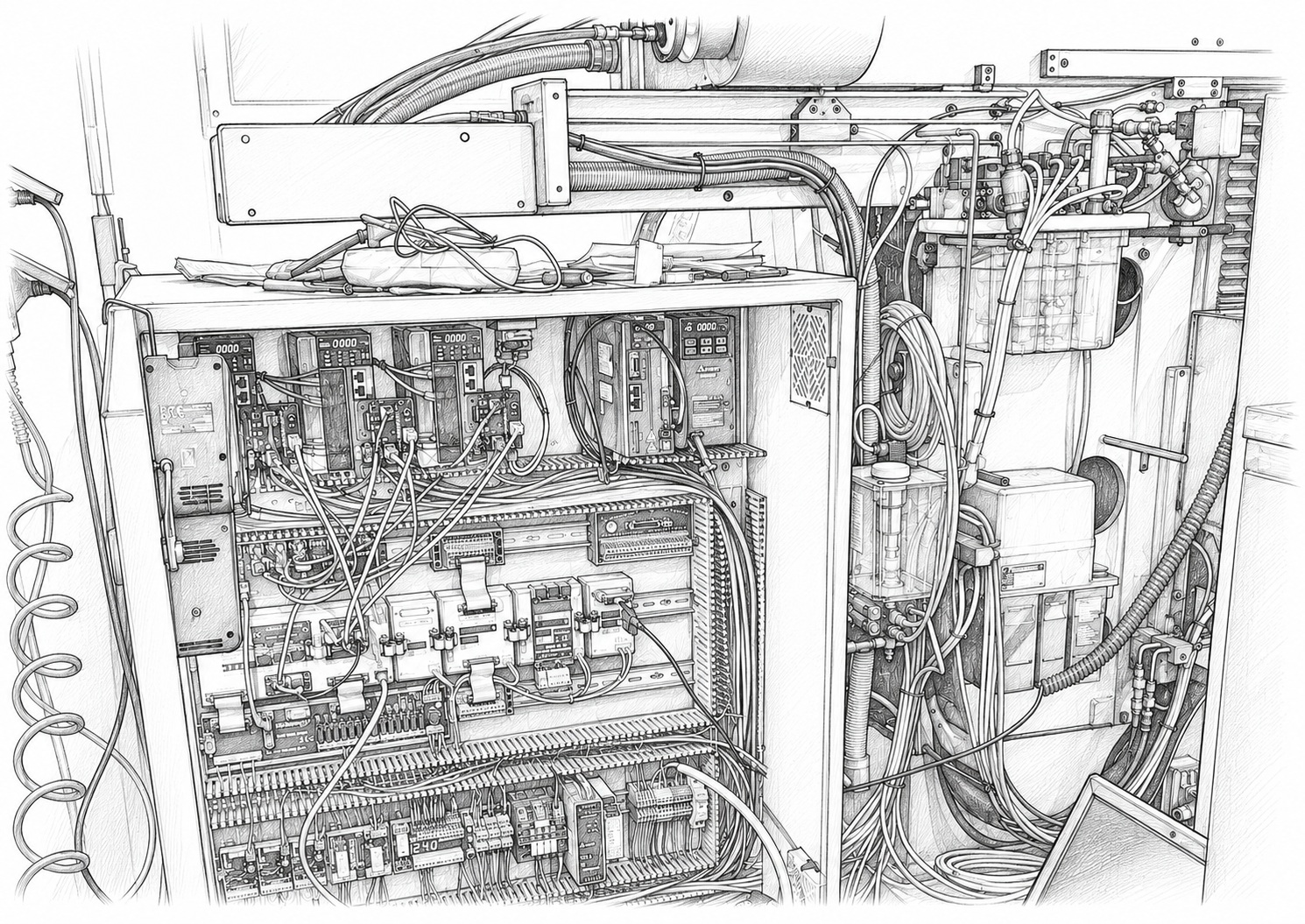

- Netzteile und weitere Komponenten im Schaltschrank
Das Ziel eines professionellen CNC-Retrofits sollte nicht nur darin bestehen, die Maschine wieder zum Laufen zu bringen. Vielmehr soll eine technisch saubere und langfristig wartbare Lösung entstehen.
Alte Servomotoren weiterverwenden?
Die vorhandenen Motoren müssen bei einem Retrofit nicht automatisch ausgetauscht werden. Zunächst sollte geprüft werden, welche Komponenten der vorhandenen Maschine technisch sinnvoll weiterverwendet werden können.
Eine Weiterverwendung kann beispielsweise interessant sein, wenn Motoren und Servoverstärker technisch einwandfrei sind, geeignete Schnittstellen vorhanden sind und die Ersatzteilversorgung weiterhin gewährleistet ist.
Bei älteren Antriebssystemen kann die Integration in eine moderne CNC-Steuerung allerdings einen erheblichen zusätzlichen Aufwand verursachen. Deshalb muss immer die komplette Kombination aus Motor, Servoregler, Encoder, Verkabelung und CNC-Steuerung betrachtet werden.
Moderne Servomotoren ```

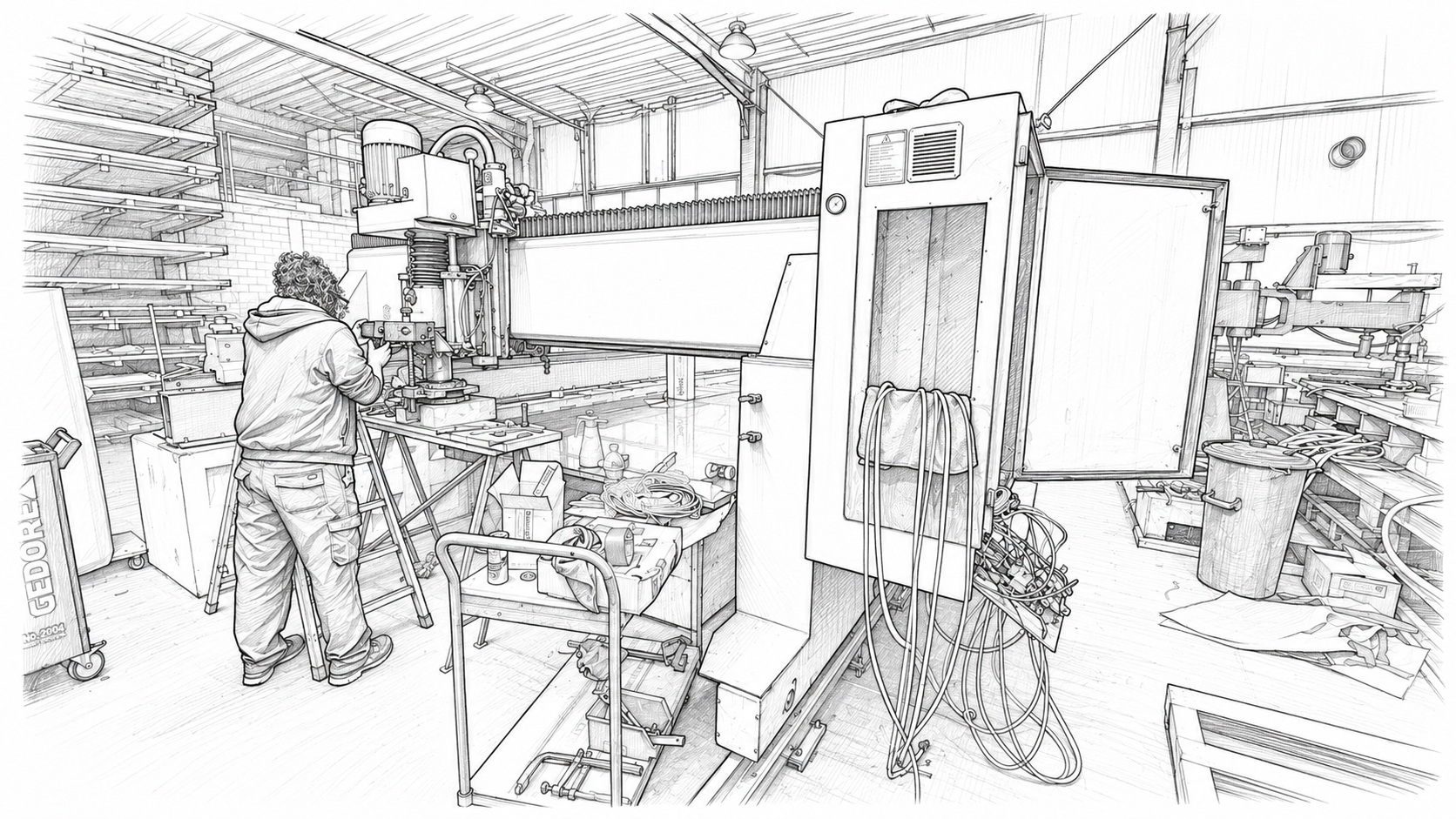

Der Umbau
Der Umbau der Motoren ist beim Umbau sicherlich ein wenig nervig, aber mach bei Umbau selber neben dem Anfertigen der eventuell notwendigen Adapter die kleinste Einheit beim Retrofit
Adapterplatten ?
Die Flanschabmessungen und Wellendurchmesser sind bei neuen Motoren durch die Normbedingt kleiner geworden. Die Leistung wurd über die Jahre immer mehr auf kleinsten Bauraum gebracht. Mann kennt dieses aus vielen Bereichen der Industrie.
Die Adapterplatten sind meist einfache Bauteile die einen Übergang zwischen alter Bauform und neue Bauform herstellen.
Sollten Sie neue Riemen oder Riemenscheiben benötigen ist die Firma Maedler ein guter Anlaufpunkt

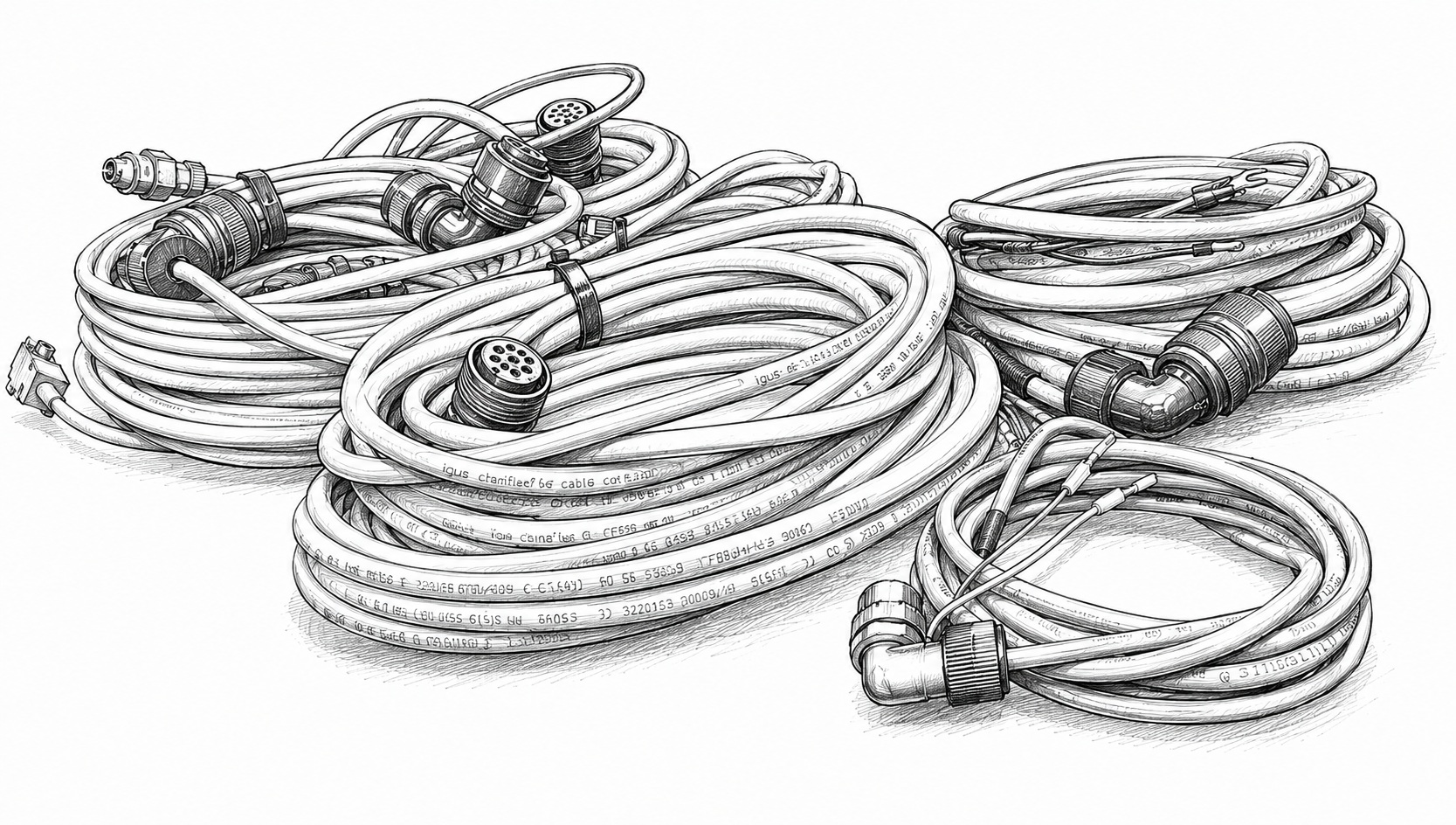

Neue Kabel
Unsere Systeme werden mit neuen Kabel für Motor - Encoder und Bremse geliefert.
Wir empfehlen Ihnen bei alten Maschinen gleich die Senorik Kabel mit neu zu machen.
Der Mehraufwand hält sich dabei wirklich in Grenzen

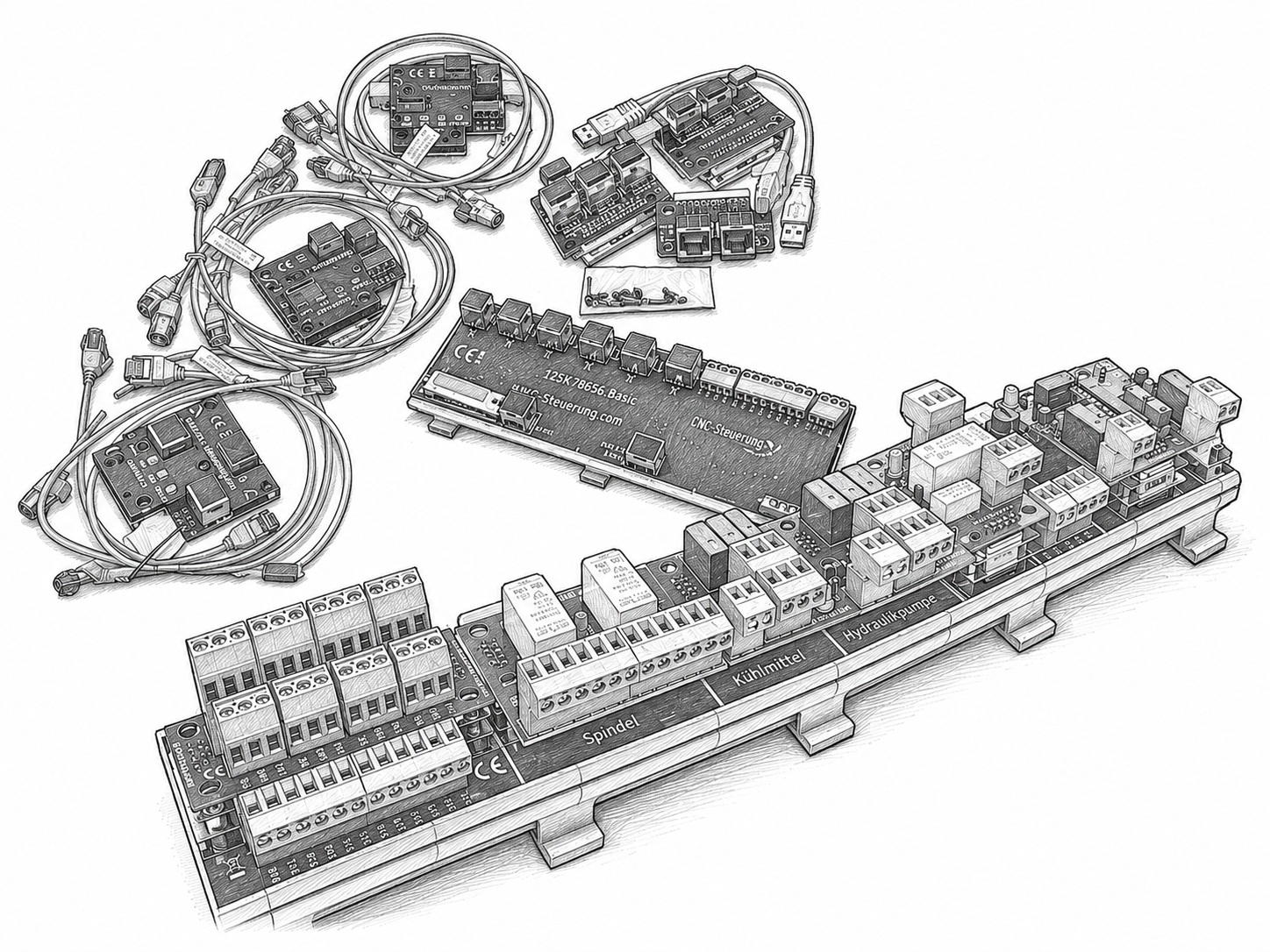

Das CNC Connect System
Viele Jahre Entwicklung haben uns zum CNC Connect System geführt. Unsere Entwicklung hat eine Baugruppe hervorgebracht die es jeden ermöglicht, komplexe Verdrahtungen Schnell - Einfach - Sauber und Fehlerfrei zu realisieren.
Mit unseren Abstimmten Bauteilen
kann jeder einen ordentlichen Schaltschrank aufzubauen, der viele Jahre zuverlässig wieder Ihre Maschine antreibt.
Kunden wie - Asco - Schäffler - Contintal - und viele mehr können das bestätigen.
