Filter Lüfter 20m3/h
Der SK Filterlüfter TopTherm SK 3237.100 von Rittal liefert eine Luftleistung von 20 m³/h und lässt sich werkzeuglos in Flächen montieren. Standardmäßig erfüllt der Filterlüfter die Schutzart IP54. Eine Filtermatte ist im Lieferumfang enthalten.Technische Daten:Bemessungsbetriebsspannung: 230 V ACNetzfrequenz: 50/60 HzNennleistung: (50/60 Hz) 11/9 WLuftleistung (freiblasend): (50/60 Hz) 20/25 m³/hLuftleistung (inkl. Filter u. Filtermatte):(50/60 Hz) bis 15/18 m³/hBemessungsstrom:(50/60 Hz) 0,06/0,05 AFarbe: grau (RAL 7035)Breite: 116,5 mmHöhe: 116,5 mmAufbautiefe: 16 mmEinbautiefe: 43 mmLieferumfang:1 x Lüfter
Geschlossene Linearschiene
Unsere geschlossene Ausführung ist für unsere Plasmaanwender die sich eine Z Achse aufbauen möchten. Die Abgeschirmte Ausführung nach vorne schützt. Wir können Längen von 100mm bis 1000 mm zu je 100 mm liefern. Durch die Abdeckung sind die Führungen und Spindel bestmöglich vor Spritzer geschützt. Mit dieser Einheit schließen wir eine altbekannte Lücke im Plasmabereich. Denn ständig gehen hier die Einheiten auf Grund von Dreck und Metallspritzer defekt. Die Mechanik kann leicht um eine Aufnahme erweitert werden. Sprechen Sie mit unserem Support Motorenaufnahme: 60er Servomotor Technische Daten: Kugelgewindespindel: 16 mm Durchmesser Steigung: 5 mm Maximale Last Vertikal :40 Kg Maximale Last Horizontal: 20 Kg Positioniergenauigkeit : ± 0,02 mm

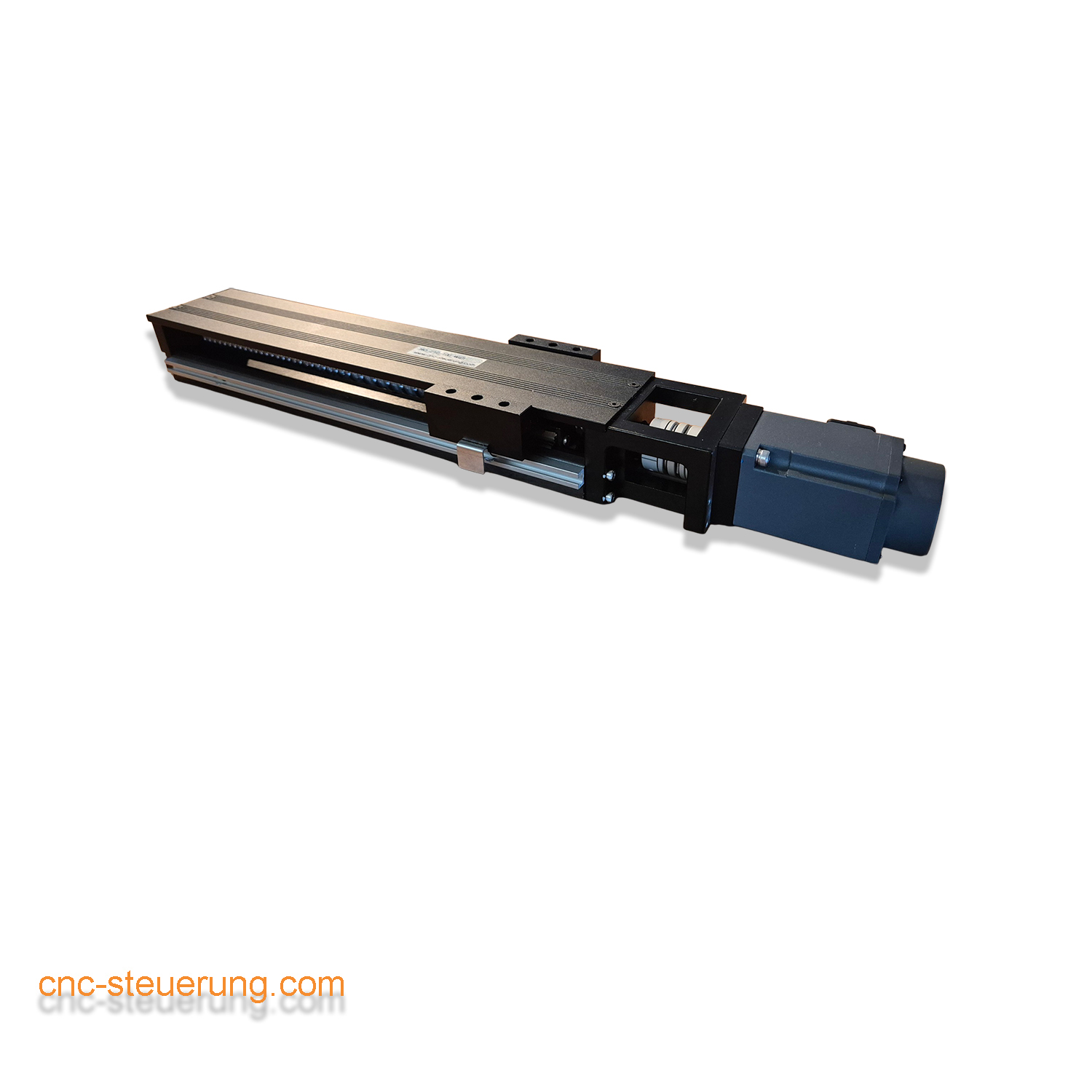

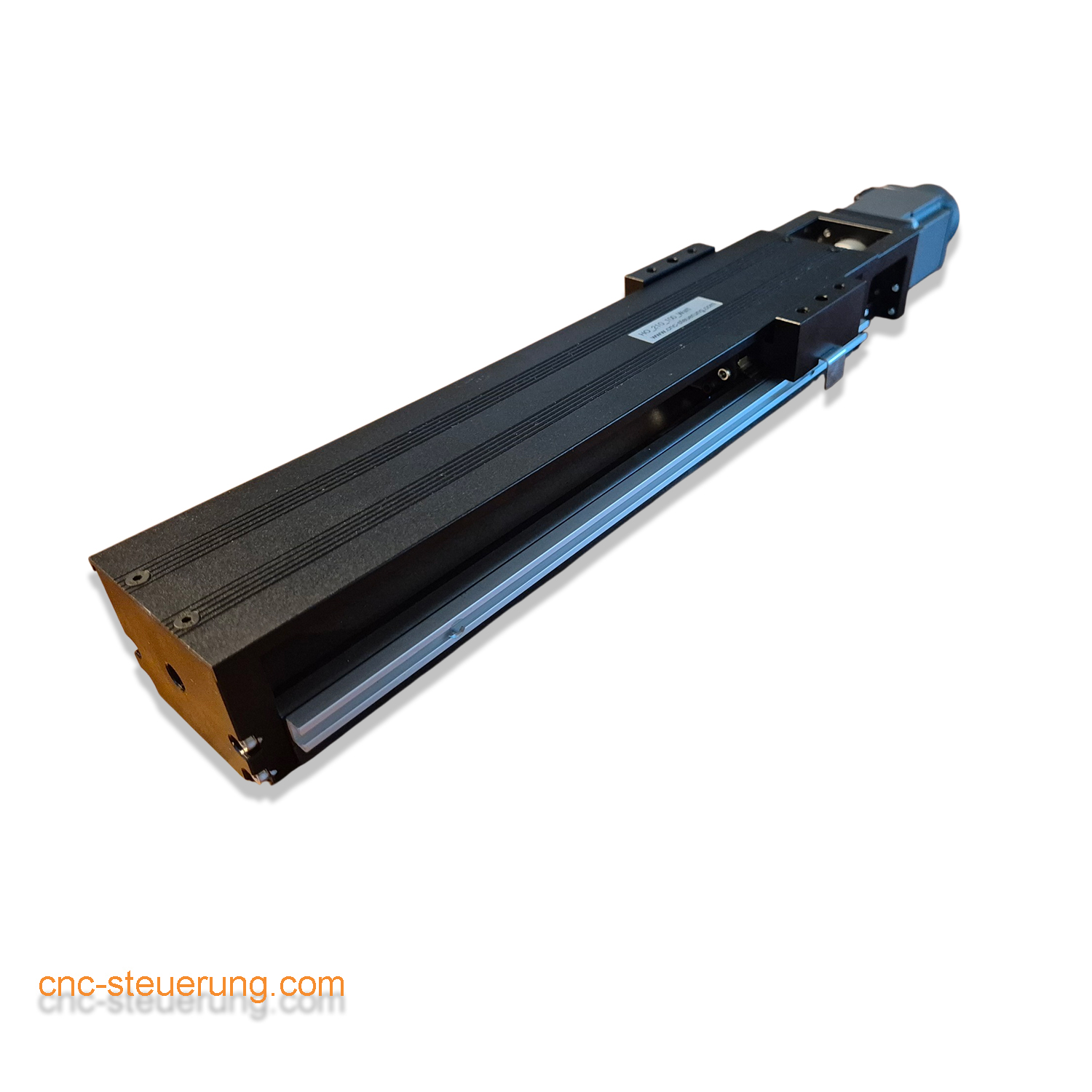

HO 210mm 100 Watt
Dieser HO-Serie Kugelgewindetrieb mit staubdichter Linearführung bietet eine maximale horizontale Traglast von 20kg und eine maximale vertikale Traglast von 6kg, einen Hub von 210mm und eine maximale Geschwindigkeit von 500mm/s.Wir können Ihnen eine analoge oder digitale Ansteuerung für dieses System anbieten.Sprechen Sie mit unseren SupportAnders als herkömmliche Linearführungen mit freiliegenden Gewindespindeln haben wir ein halb Offenes Staubschutzdesign gewählt, das effektiv verhindert, dass Produktionsrückstände in den Antrieb gelangen.Die HO-Serie überzeugt durch einfaches Design und hohe Kosteneffizienz. Sie eignen sich ideal zum Ersatz von Pneumatikzylindern in Anwendungen mit höheren Leistungs- und Steuerungsanforderungen. Vorteile sind hohe Präzision, gute Effizienz, exzellente Wärmeableitung, einfache Installation und niedrige Wartungskosten. - Artikelnummer: HO-210-100- Spindeltyp: Kugelgewindetrieb- Positionsgenauigkeit: ± 0,01mm- Kugelgewindetrieb-Steigung: 10mm- Maximalgeschwindigkeit: 500mm/s- Maximale horizontale Traglast: 20kg- Maximale vertikale Traglast: 6kg- Nennschubkraft: 170N- Sensortyp: NPN- Anzahl der Sensoren: 3- Kugelgewindetrieb-Güteklasse: C7- Kugelgewindetrieb-Durchmesser: Φ12mm- Motorrahmen: 40mm Servomotor- Hub: 210mm- Eingangswellendurchmesser : 8mm Lieferumgfang:1 x Linearsystem 210 mm Verfahrweg3 x Sensoren NPN1 x Servomotor 100 Watt1 x A6 Servo Drive1 x 3 Meter KabelsetPreise und Verfügbarkeiten:Bitte fragen Sie die tagesaktuellen Preise und Verfügbarkeiten an. Lieferbare Längen:- 110 mm- 210 mm- 310 mm- 510 mm
Lineareinheit HO 110mm 100 Watt
Dieser HO-Serie Kugelgewindetrieb mit staubdichter Linearführung bietet eine maximale horizontale Traglast von 20kg und eine maximale vertikale Traglast von 6kg, einen Hub von 110mm und eine maximale Geschwindigkeit von 500mm/s.Wir können Ihnen eine analoge oder digitale Ansteuerung für dieses System anbieten.Sprechen Sie mit unseren SupportAnders als herkömmliche Linearführungen mit freiliegenden Gewindespindeln haben wir ein halb Offenes Staubschutzdesign gewählt, das effektiv verhindert, dass Produktionsrückstände in den Antrieb gelangen.Die HO-Serie überzeugt durch einfaches Design und hohe Kosteneffizienz. Sie eignen sich ideal zum Ersatz von Pneumatikzylindern in Anwendungen mit höheren Leistungs- und Steuerungsanforderungen. Vorteile sind hohe Präzision, gute Effizienz, exzellente Wärmeableitung, einfache Installation und niedrige Wartungskosten. - Artikelnummer: HO-110-100- Spindeltyp: Kugelgewindetrieb- Positionsgenauigkeit: ± 0,01mm- Kugelgewindetrieb-Steigung: 10mm- Maximalgeschwindigkeit: 500mm/s- Maximale horizontale Traglast: 20kg- Maximale vertikale Traglast: 6kg- Nennschubkraft: 170N- Sensortyp: NPN- Anzahl der Sensoren: 3- Kugelgewindetrieb-Güteklasse: C7- Kugelgewindetrieb-Durchmesser: Φ12mm- Motorrahmen: 40mm Servomotor- Hub: 110mm- Eingangswellendurchmesser : 8mm Lieferumgfang:1 x Linearsystem 110 mm Verfahrweg3 x Sensoren NPN1 x Servomotor 100 Watt1 x A6 Servo DrivePreise und Verfügbarkeiten:Bitte fragen Sie die tagesaktuellen Preise und Verfügbarkeiten an. Lieferbare Längen:- 110 mm- 210 mm- 310 mm- 510 mm
