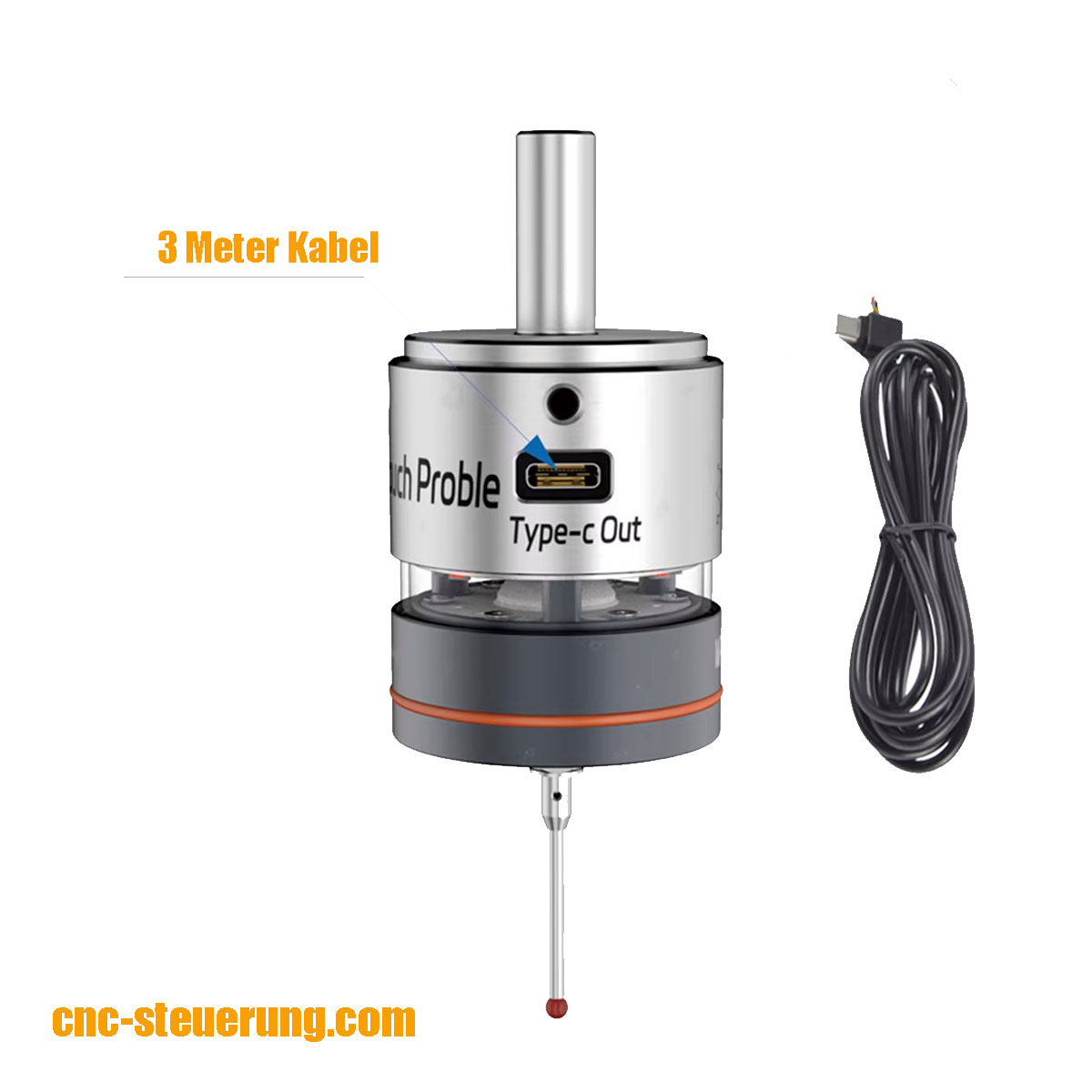

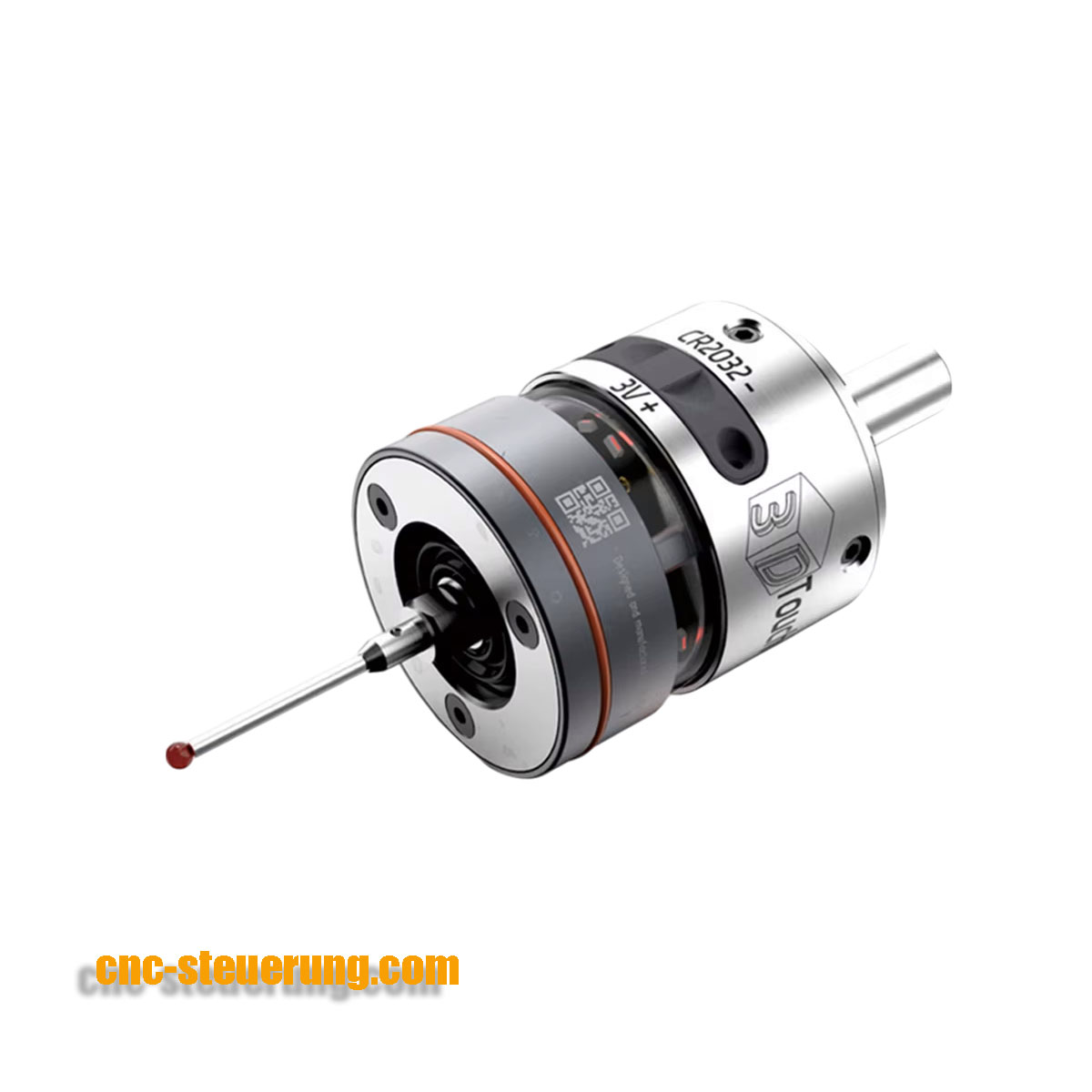

Unser Ersatz für den alten 3D Taster, jetzt incl. Makros Der hochpräzise Neue WP500 3D Taster für alle die einen guten 3D Taster für Ihre CNC Maschine suchen. Modell: WP 500Signalausgabe: NPN-NOÜberlauf max. X-Y: 15 mmÜberlauf max. Z : 3 mmIP Schutzklasse: IP57Kraftaufnahme bei Berührung: 1NmIndikator LED: LED NCStromaufnahme: kleiner 50mABatterie: CR 2032 nicht aufladbarAnschlusskabellänge: 3 MeterDer Taster kann auch ohne Anschlusskabel verwendet werden, die eingebauten LED zeigen sicher den Kontakt an.Lieferumfang:1 x 3D Taster WP 5001 x 3 Meter Kabel1 x Makroset für die SIM Software

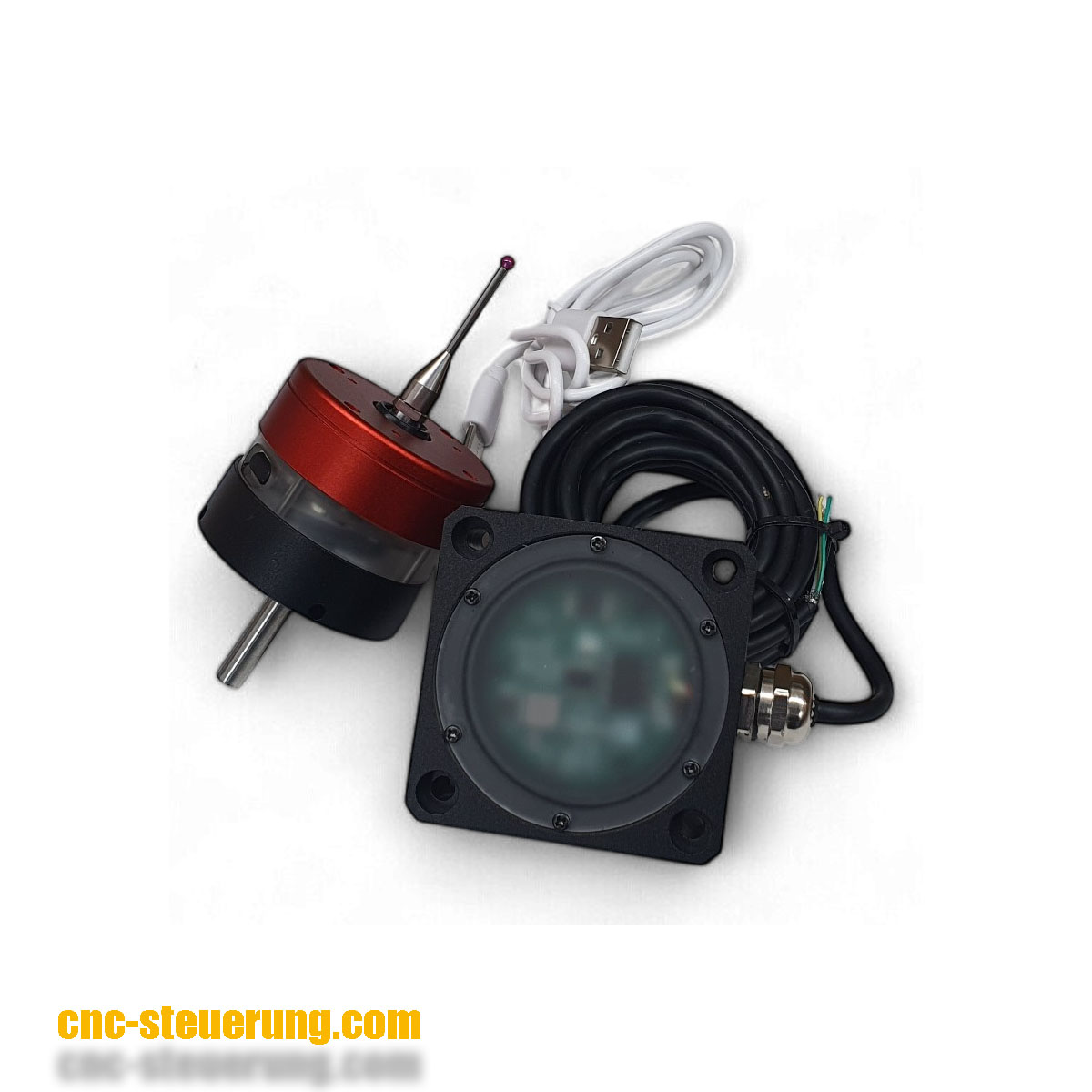

Unser Einsteigermodel in das Wireless ThemaTechnische Daten:Messrichtung: X-Y-ZGewindemesstaster: M2,5Schutzklasse: IP 54Maximale Empfänger Entfernung: 2,5 MeterLieferumfang: 1 x WP600 3D Taster 1 x WP600 3D Sender 1 x Ladekabel

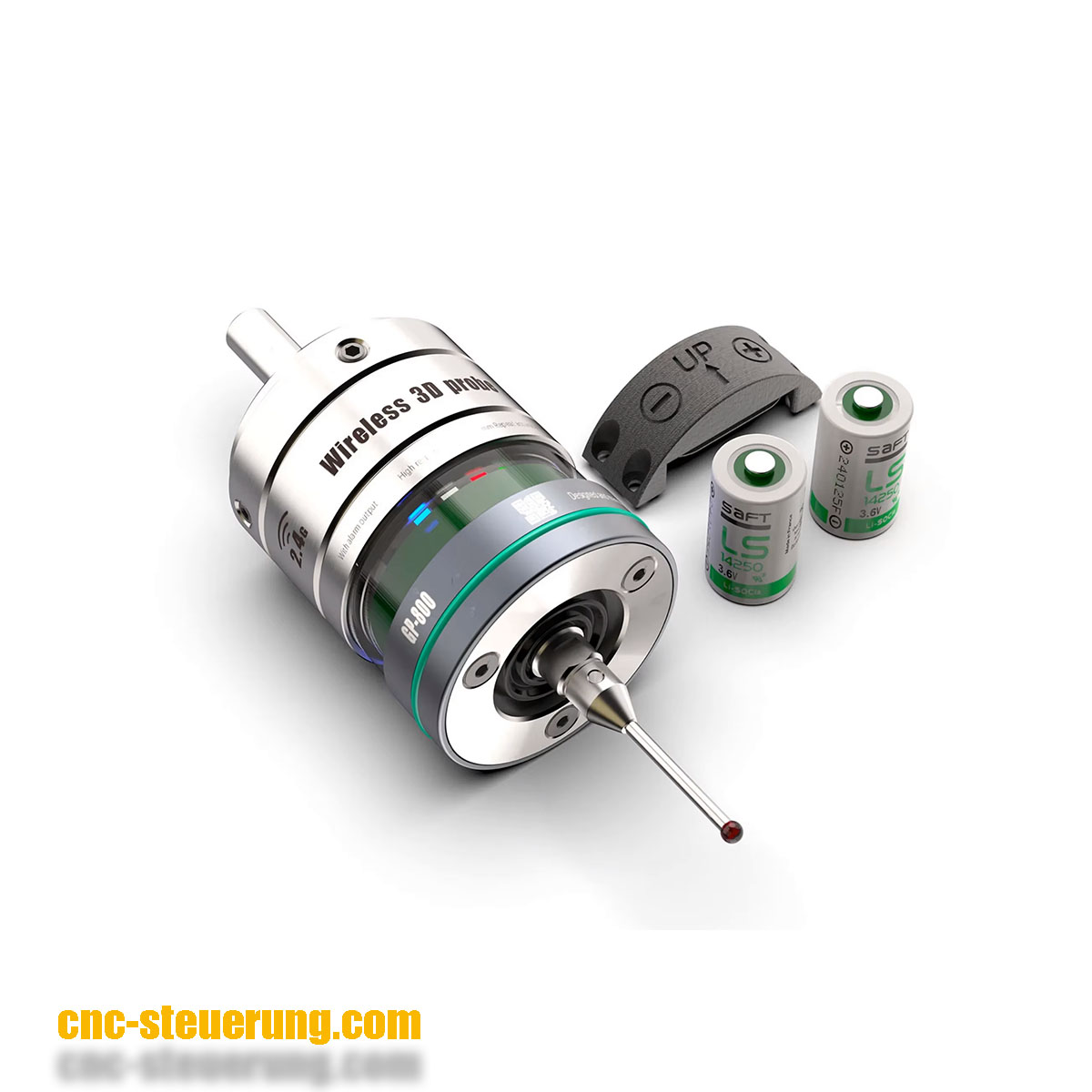

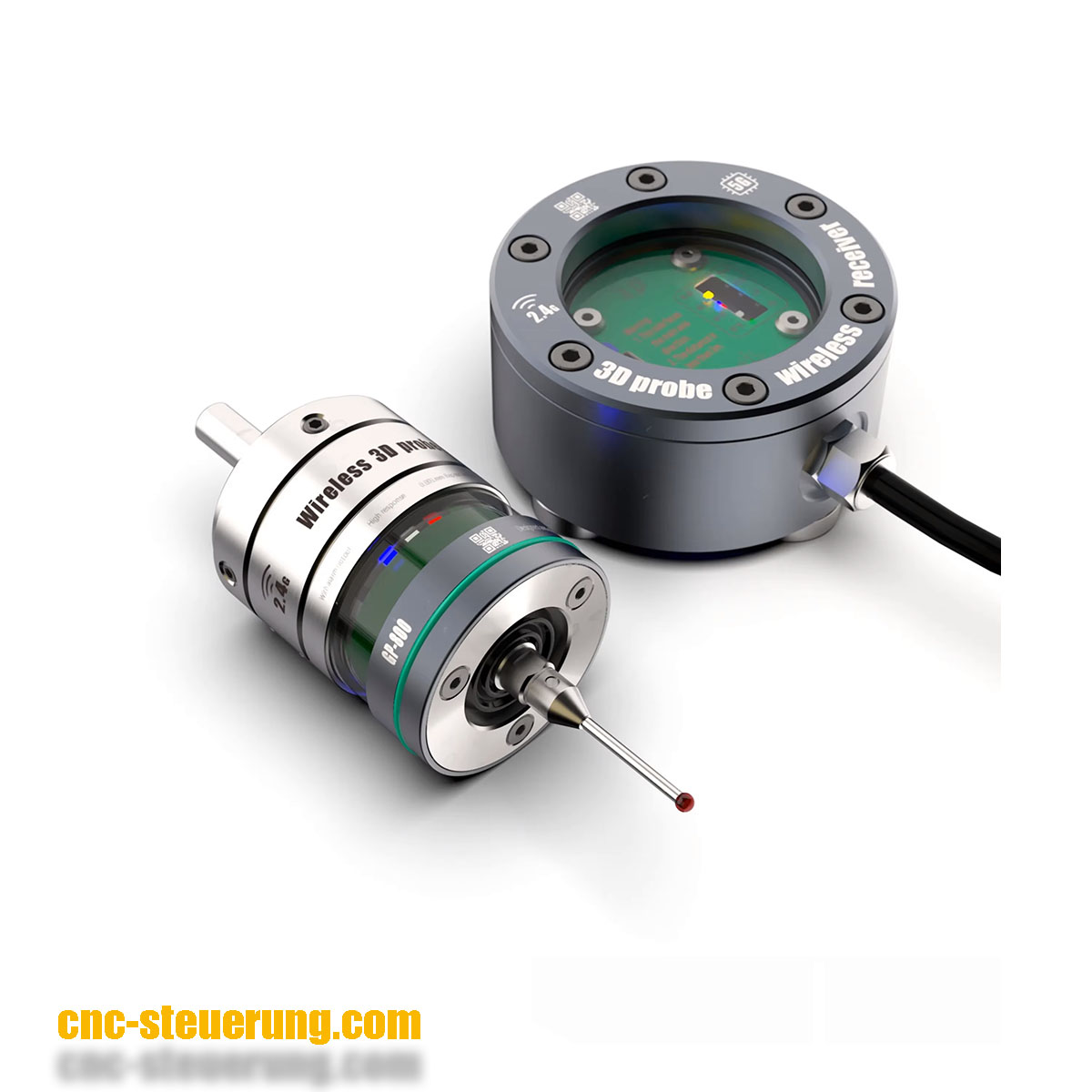

Wireless 3D Taster GP800 – Präzision ohne Kabel, Effizienz ohne Kompromisse Steigern Sie die Genauigkeit und Produktivität Ihrer CNC-Maschine mit dem Wireless 3D Taster GP800. Dank moderner Funktechnologie ermöglicht der GP800 eine schnelle, zuverlässige und hochpräzise Werkstückvermessung – ganz ohne störende Kabel. Mit einer Wiederholgenauigkeit von nur 0,001 mm eignet sich der Messtaster ideal für anspruchsvolle Anwendungen im Werkzeugbau, Maschinenbau und in der industriellen Fertigung. Der GP800 hilft Ihnen dabei, Werkstücknullpunkte, Kanten, Bohrungen und Referenzflächen schnell und präzise zu erfassen. Rüstzeiten werden deutlich reduziert, Einrichtfehler minimiert und die Prozesssicherheit erhöht. So sparen Sie wertvolle Maschinenzeit und steigern die Qualität Ihrer Fertigung nachhaltig. Die robuste Konstruktion mit Schutzklasse IP67 macht den GP800 zum zuverlässigen Partner selbst in anspruchsvollen Umgebungen mit Kühlmittel, Spänen und hoher Luftfeuchtigkeit. Der hochwertige Rubin-Tastkopf sorgt für eine lange Lebensdauer und dauerhaft präzise Messergebnisse. Durch die kabellose Übertragung und die einfache Integration in bestehende CNC-Anlagen lässt sich der GP800 flexibel einsetzen. Mit einer Funkreichweite von bis zu 3 Metern bietet er maximale Bewegungsfreiheit und höchste Zuverlässigkeit im täglichen Einsatz. Ihre Vorteile auf einen Blick: ✔ Wiederholgenauigkeit von 0,001 mm ✔ Kabellose Signalübertragung bis 3 Meter ✔ Robuste IP67-Ausführung für den Industrieeinsatz ✔ Hochwertiger Rubin-Tastkopf ✔ Schnelles Antasten von Werkstücken und Referenzpunkten ✔ Kürzere Rüstzeiten und höhere Produktivität ✔ Einfache Integration in bestehende CNC-Steuerungen ✔ Ideal für Fräsmaschinen und Bearbeitungszentren Der Wireless 3D Taster GP800 vereint Präzision, Zuverlässigkeit und moderne Funktechnologie in einem leistungsstarken Messsystem – für schnellere Abläufe, höhere Genauigkeit und maximale Prozesssicherheit in Ihrer CNC-Fertigung. Technische Daten: Außendurchmesser des Kantentasters: 42 mmSondengewinde: M4Sondenlänge: Standardmäßig 30 mmSondenkugelkopf: φ3 mm RubinAufnahmestift: 8 mmAufnahme länge: 25 mmWiederholgenauigkeit: 0,001 mmXY-Hub: 3 mm (wird beschädigt, wenn der Hub überschritten wird)Z-Strich: 3 mm (wird beschädigt, wenn der Hub überschritten wird)Drahtloser Übertragungsmodus: drahtloser ModusBatterie: 14250*2Offline-Arbeit: Ja (kann als fotoelektrischer Zentrierstab verwendet werden)Wireless: Ja Maximaler Abstand der drahtlosen Verbindung: 3 Meter IP-Klasse: IP67 (kann in einer Kühlmittelsprühumgebung verwendet werden)Wir sind so von diesem Taster überzeugt das wir den GP1000 aus dem Programm nehmen, da dieser Taster durch seine Aufnahme viel individueller einsetzbar ist.Lieferumfang:1 x GP800 3D Taster
Sofort verfügbar, Lieferzeit: 3-4 Wochen
Nulleinstellgeräte
Ein präziser Werkzeugnullpunkt ist die Grundlage für hochwertige Bearbeitungsergebnisse. Mit modernen Nulleinstellgeräten für CNC-Maschinen bestimmen Sie Werkzeuglängen schnell, zuverlässig und hochgenau. Das reduziert Rüstzeiten, minimiert Ausschuss und sorgt für eine maximale Prozesssicherheit in Ihrer Fertigung.
Unsere Nulleinstellgeräte ermöglichen die exakte Vermessung von Werkzeugen direkt in der Maschine. Durch die automatische Erfassung der Werkzeugdaten werden Bedienfehler vermieden und die Einrichtzeiten deutlich verkürzt. Das Ergebnis: höhere Produktivität, verbesserte Wiederholgenauigkeit und eine effizientere Nutzung Ihrer CNC-Maschine.
Dank robuster Industrieausführung und hoher Messgenauigkeit eignen sich die Geräte sowohl für Einzelteilfertiger als auch für Serienproduktionen. Sie lassen sich problemlos in bestehende CNC-Systeme integrieren und unterstützen eine wirtschaftliche und präzise Fertigung.
Ihre Vorteile auf einen Blick:
- Exakte Werkzeuglängenmessung direkt an der CNC-Maschine
- Kürzere Rüst- und Einrichtzeiten
- Höhere Prozesssicherheit und weniger Ausschuss
- Verbesserte Werkzeugstandzeiten durch präzise Referenzierung
- Robuste Ausführung für den industriellen Dauereinsatz
- Einfache Integration in bestehende CNC-Anlagen
Steigern Sie die Genauigkeit und Effizienz Ihrer Fertigung mit professionellen Nulleinstellgeräten. Für präzise Messergebnisse, optimale Werkzeugdaten und eine zuverlässige CNC-Bearbeitung von Anfang an.
Nulleinstellgeräte
Nulleinstellgeräte für CNC-Maschinen – Präzision beginnt vor der Bearbeitung Eine exakte Werkzeugvermessung ist die Grundlage für perfekte Bearbeitungsergebnisse. Mit den Nulleinstellgeräten von CNC-Steuerung.com bestimmen Sie Werkzeuglängen und – je nach Modell – auch Werkzeugdurchmesser schnell, sicher und hochpräzise. So reduzieren Sie Rüstzeiten, vermeiden Kollisionen und steigern die Prozesssicherheit Ihrer CNC-Maschine. Ob Fräsmaschine, Bearbeitungszentrum oder automatisierte Fertigung – unsere Nulleinstellgeräte ermöglichen eine zuverlässige Referenzierung der Werkzeuge und sorgen für reproduzierbare Ergebnisse bei jedem Werkzeugwechsel. Das Industrial-Modell vermisst Werkzeuge sogar von fünf Seiten und ermöglicht zusätzlich die automatische Erfassung des Werkzeugdurchmessers. Ihre Vorteile auf einen Blick: Präzise Werkzeuglängenvermessung Je nach Modell automatische Werkzeugdurchmesser-Messung Hohe Wiederholgenauigkeit bis 0,001 mm Deutlich kürzere Rüst- und Einrichtzeiten Weniger Ausschuss und Nacharbeit Höhere Prozess- und Maschinensicherheit Robuste Industriequalität für den Dauereinsatz Ideal für CNC-Fräsmaschinen und Bearbeitungszentren Perfekt für Einzelteile, Kleinserien und Serienfertigung Mit einem Nulleinstellgerät arbeiten Sie schneller, sicherer und wirtschaftlicher. Werkzeugdaten werden zuverlässig erfasst, Bearbeitungsfehler reduziert und die Produktivität Ihrer Maschine nachhaltig gesteigert. CNC-Steuerung.com – Präzision bis ins kleinste Detail. Unsere Nulleinstellgeräte sind die ideale Ergänzung für moderne CNC-Maschinen und Retrofit-Anlagen. Profitieren Sie von hochwertiger Messtechnik, einfacher Integration und über 20 Jahren Erfahrung im Bereich CNC-Steuerung und Maschinenmodernisierung. Ob Standardlösung oder Industrial-Ausführung – bei uns finden Sie das passende Werkzeugmesssystem für Ihre Anwendung. Technische Daten:Kontaktfläche: 12 mm Repetitive Genauigkeit: 0,001mmSchaltkontakt Lebensdauer: 3 Millionen SchaltvorgängeKontaktkraft: 0,7 nMaximale Auslenkung X-Y : 15 GradMaximale Auslenkung Z : 3mmVersorgungsspannung: 24VDCKontaktleistung A: < 50ma (max) Empfohlene Kontaktleistung: 15ma Kabelspezifikation 5m IP-Klasse: IP 56Einsatztemperatur: -20 ℃ bis + 40 ℃Relative Luftfeuchtigkeit: 25% bis 95% ohne KondensationLieferumfang:1 x 5 Seiten Nulleinstellgerät1 x Anschlussbox 1 x Sondermakro für die SIM Software

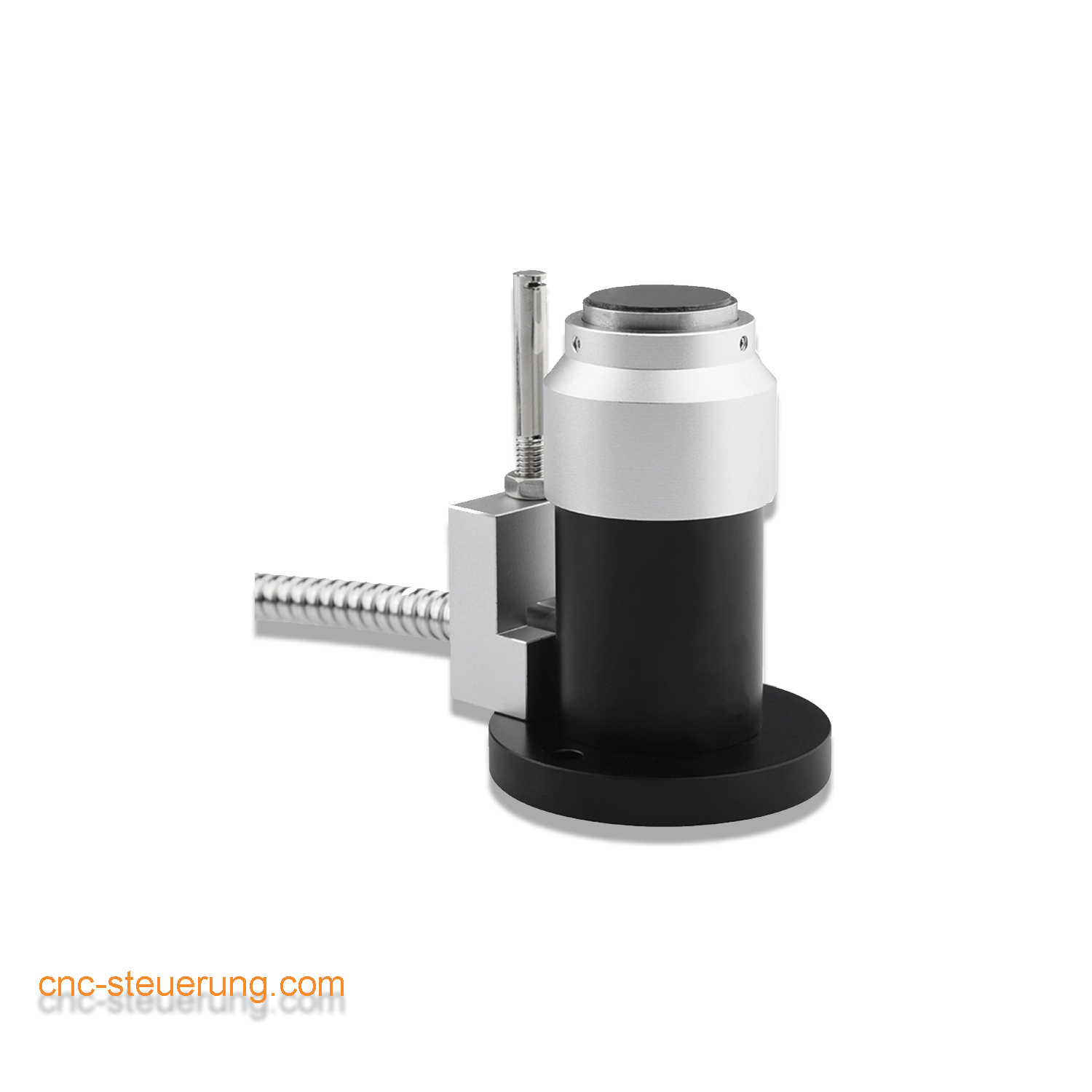

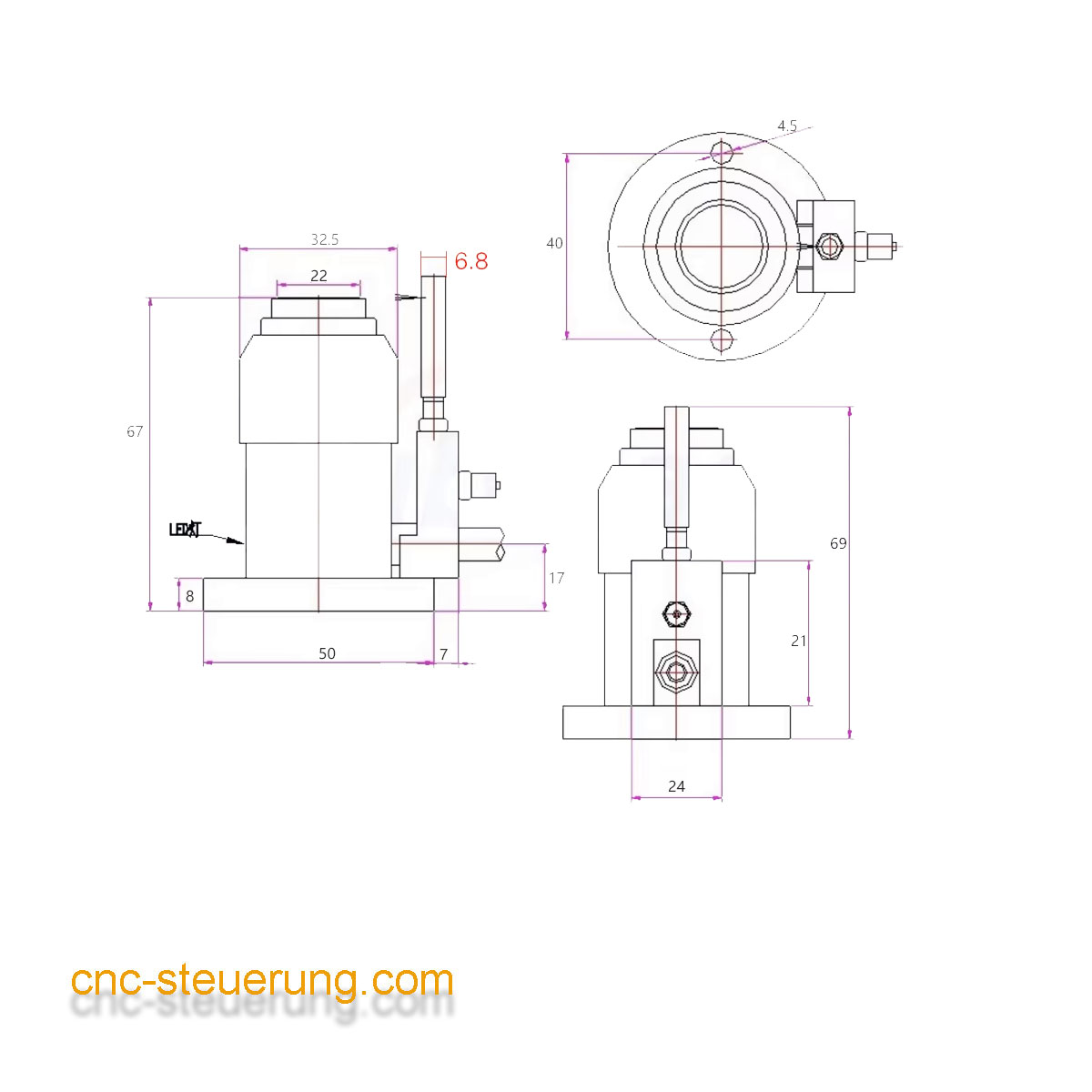

Nulleinstellgerät / Werkzeuglängentaster mit Makro für unsere: - SIM-Software - Mach4 Hobby Version - oder Mach4 IndustrieversionWir liefern wahlweise die schwarze Ausführung oder die goldene Ausführung je nach Vorrat. mit pneumatischen Anschluss zur Reinigung der Kontaktfläche in sehr massiver Ausführung Präzise Messung - Genauigkeit 0.01 mm oder besser Anschlusskabel mit Schutzmantel - 150 cm Länge Schutzklasse: IP 67 mit 4-fach Dichtung Tastgeschwindigkeit von 50 - 200 mm/min. Tastdrucklast: 105 Ncm Tastrichtung: von oben Tastfläche: Wolfram Legierung Grundkörper: Alu eloxiert Tastweg: ca. 5 mm Sehr stabile Ausführung Lieferumfang: - Nulleinstellgerät - Anschlussstecker zum selberlöten - incl. Makro Zum Anschluss wird Druckluft benötigt. Dann wird mittels Schaltausgang Druckluft über die Tastfläche geblasen. Das bedeutet der Werkzeuglängentaster kann auch ungeschützt stehen. Die Tastfläche wird vor dem Antasten mittels Druckluft gereinigt. Auch Späne am Werkzeug werden so zuverlässig weggeblasen.Wer alles passend haben möchte, benötigt unsere V5 Version der Mach4. Hier können die Sprühzeiten aktiviert werden und ob überhaupt das Sprühen verwendet werden soll. Wir verwenden den Ausgang #63 für das Ausgangssignal. Der Werkzeuglängensensor verfügt über 4 Litzen: - Gelb = 24 Volt DC + - Grün = 24 Volt DC - - Rot = Ausgang PNP Öffner - Blau = Ausgang NPN Schließer Wir empfehlen Ihnen das rote Kabel anzuschließen um auch Kabelbruch überwachen zu können.

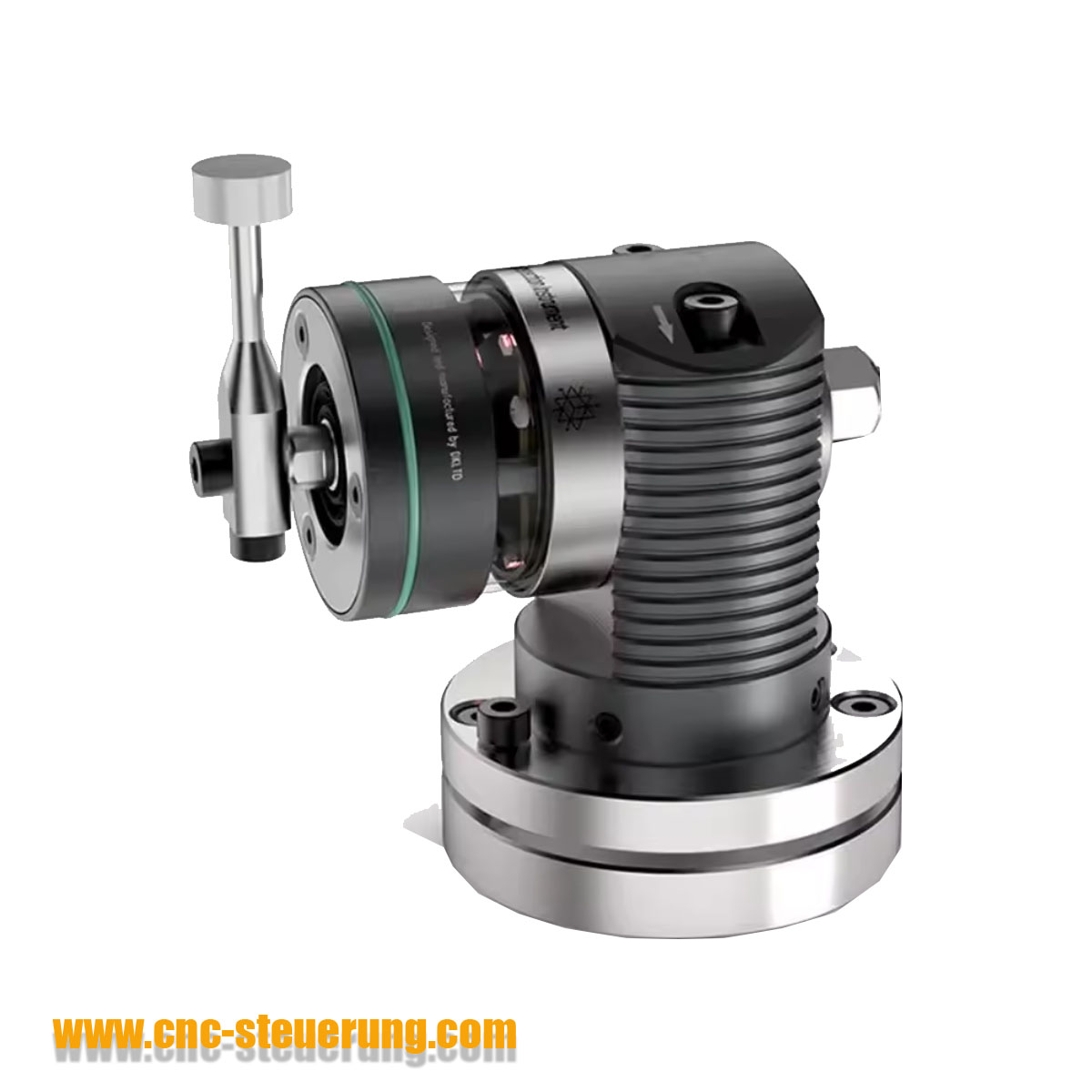

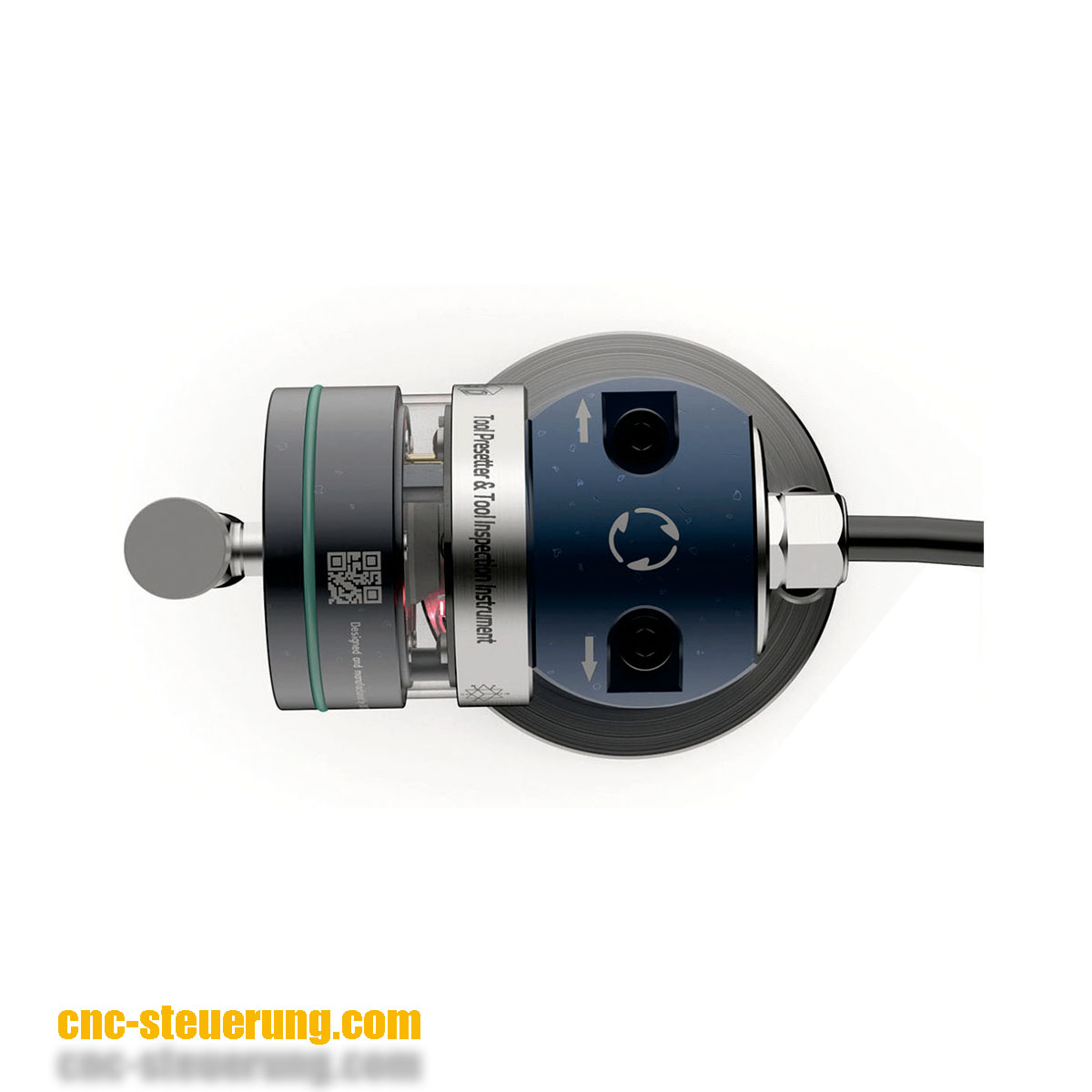

Das Nulleinstellgerät Industrie:
kann zur Ermittlung der Werkzeuglänge und Durchmesser verwendet werden. Hierzu wird eine Spindel benötigt die auch durch M4 angesteuert werden kann.
Das Nulleinstellgerät verfügt über eine Sprühdüse um die Kontaktoberfläche automatisch zu Reinigen. Es kann zur Ermittlung der Werkzeuglänge verwendet werden.
