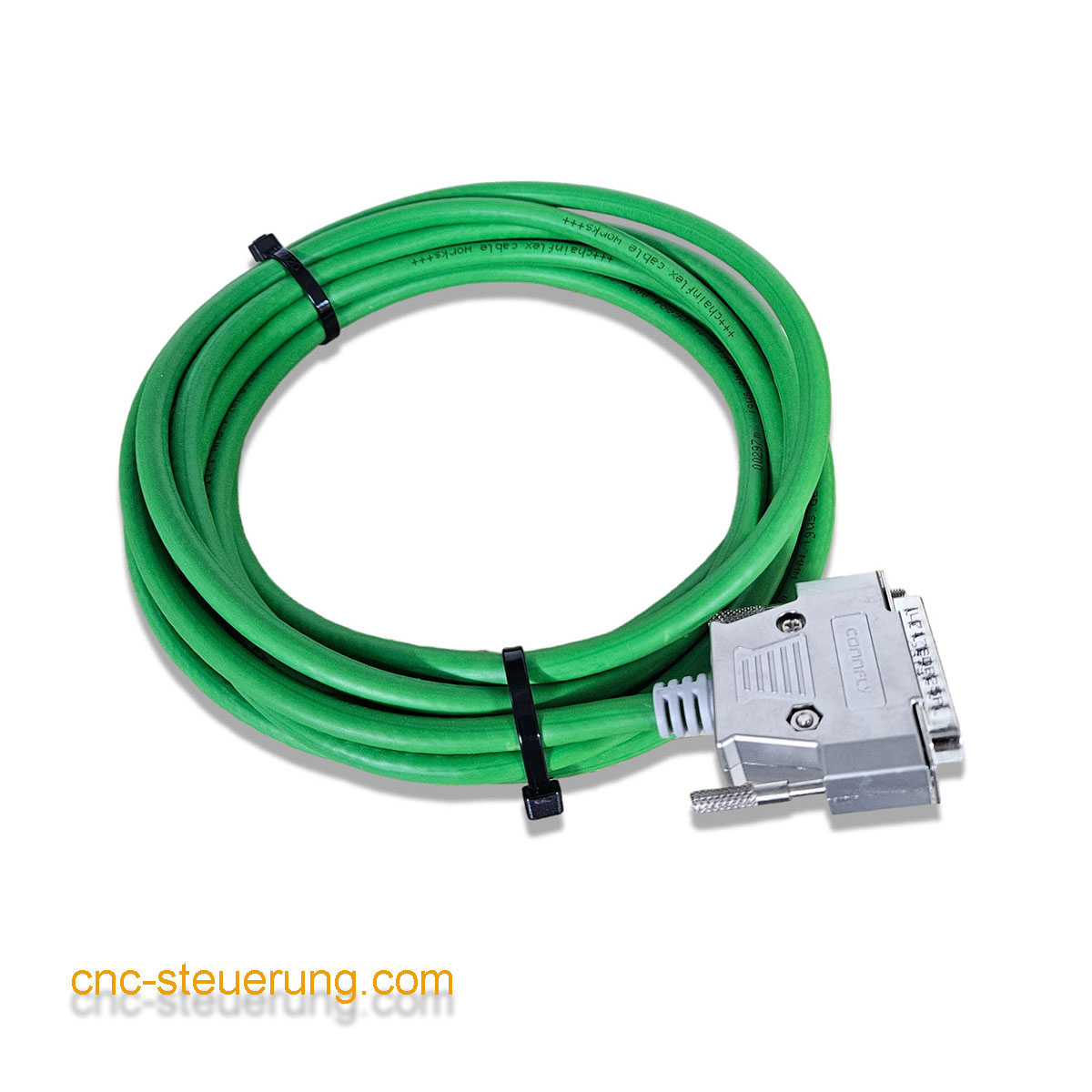

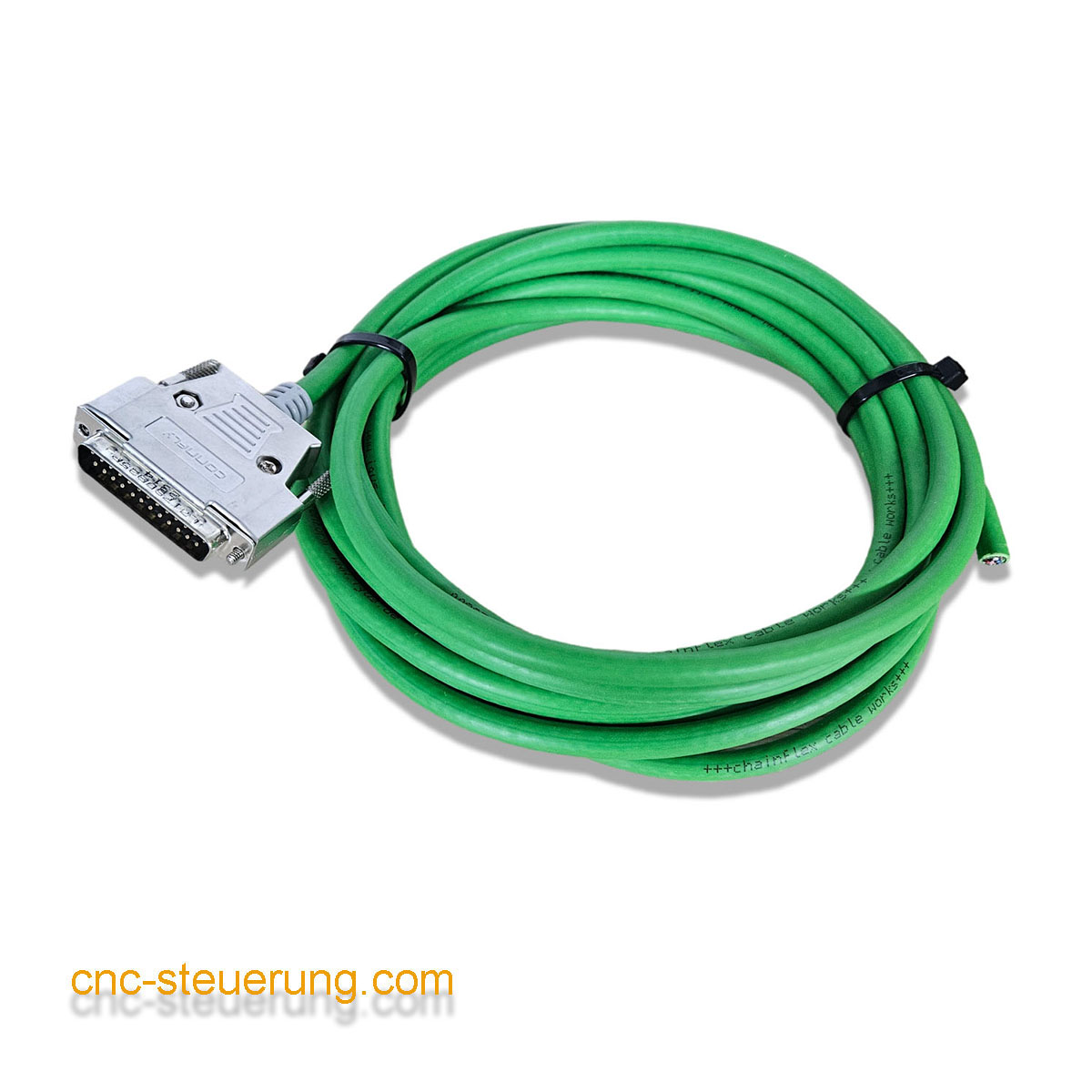

Encoder Anschlusskabel
Anschlusskabel für das ENC-Modul zum Drehencoder. Schließen Sie an diesem Kabel den Encoder für Ihre Maschine an und stecken Sie es einfach auf das ENC Modul auf.Beschreibung: Eine Seite passend für das ENC-Modul und eine Seite offen, an der offenen Seite können Sie Ihren Encoder anschließen. Lieferumfang: - Kabellänge: - Schleppketten tauglich - 1 Stecker im Metallgehäuse passend zum ENC-Modul

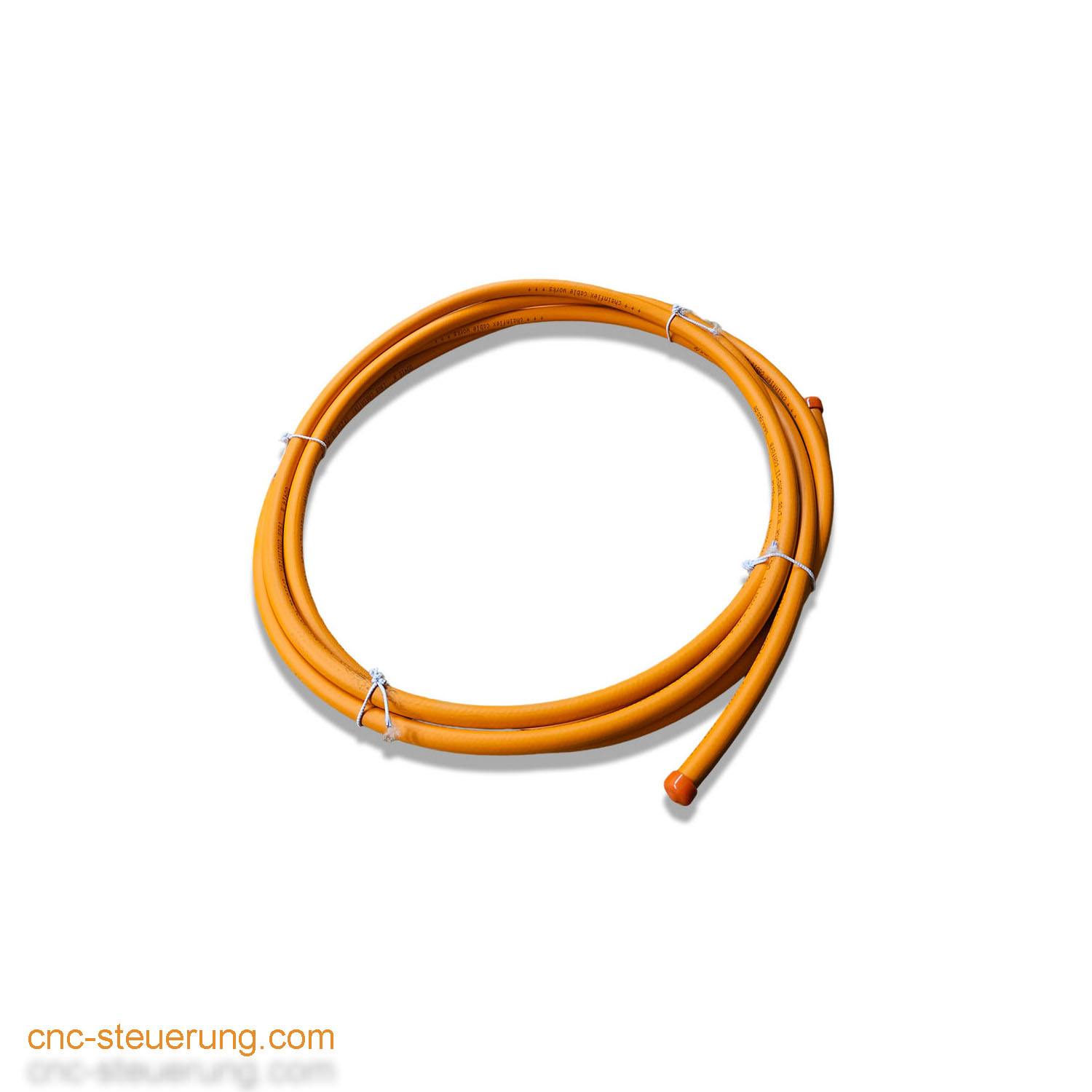

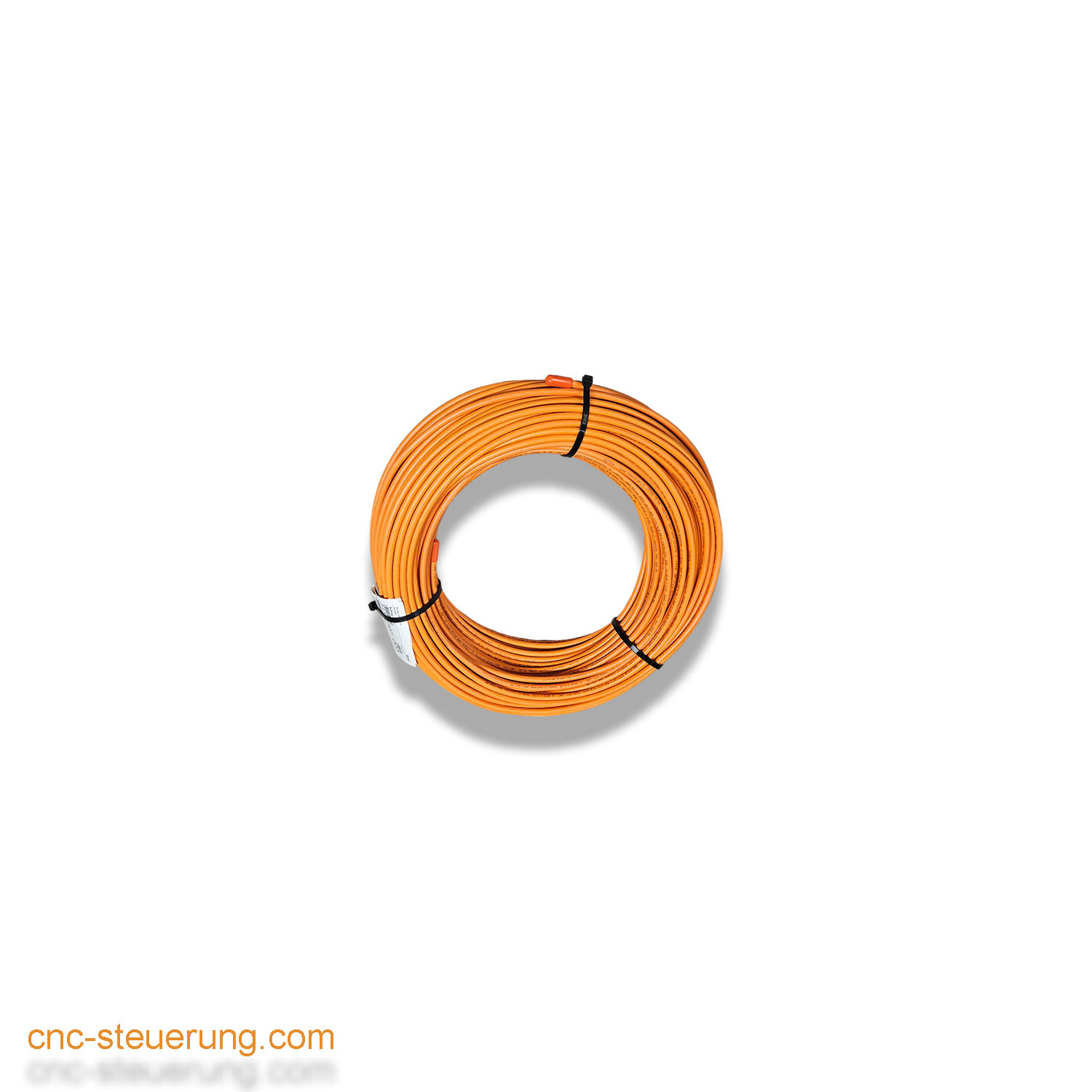

Kabel 4 x 1,5 mm² Geschirmt
Kabel 4 x 1,5 mm² GeschirmtMeterware - Geschirmte Motorleitung - Schleppkettentauglich Technische Daten: - Aderzahl und Leiternennquerschnitt [mm²] (4G1,5)C - Schutzleiter: mit Schutzleiter grüngelb - Außendurchmesser max.: 9,0 mm - Kupferzahl :82 kg/km - Gewicht: 119,000 kg/km - Min. Biegeradius, flexibel (Faktor) - Min. Biegeradius, flexibel: 114,0 mm - Min. Biegeradius, fest (Faktor) 8,0 x d - Min. Biegeradius, fest 76,0 mm - Temperatur, e-kette® min. 5 °C - Temperatur, e-kette® max.70 °C - Temperatur, flexibel -5 °C bis +70 °C (in Anlehnung an DIN EN 60811-504) - Temperatur, fest -15 °C bis +70 °C (in Anlehnung an DIN EN 50305) - v max., freitragend 3 m/s - a max. 20 m/s² - Verfahrweg: Freitragend bis 10 m - Beanspruchung: Für flexible Beanspruchung - Außenmantel: PVC - Gesamtschirm - Flammwidrig - Silikonfrei - Ölbeständigkeit: Keine Ölbeständigkeit
Kabel 4 x 4,0 mm² Geschirmt
Meterware - Geschirmte Motorleitung - SchleppkettentauglichLieferumfang:- Motorleitung- Aderanzahl: 4 3 + PE- Querschnitt: 4,0 mm²
Kabel 4x2x0,25 +2x0,5
Twist-to-Pair-Kabel – Die Grundlage für eine störungsfreie CNC-SteuerungIn modernen CNC-Maschinen entscheidet nicht nur die Qualität der Steuerung oder der Servoantriebe über die Präzision – auch die richtige Verkabelung spielt eine entscheidende Rolle. Twist-to-Pair-Kabel wurden speziell entwickelt, um empfindliche Steuer- und Encodersignale zuverlässig vor elektromagnetischen Störungen zu schützen.Durch das paarweise Verdrillen der Adern werden eingekoppelte Störsignale nahezu vollständig ausgeglichen. Das Ergebnis ist eine deutlich stabilere Signalübertragung, selbst in Schaltschränken mit Frequenzumrichtern, Servoreglern oder leistungsstarken Spindelantrieben.Ihre Vorteile auf einen Blick:Weniger Störungen durch elektromagnetische Einflüsse (EMV)Zuverlässige Übertragung von Encoder-, Sensor- und SteuersignalenHöhere Positioniergenauigkeit der CNC-AchsenWeniger Schrittverluste und KommunikationsfehlerIdeal für bewegte Leitungen in EnergieführungskettenHohe Flexibilität und lange LebensdauerGerade in CNC-Anlagen verlaufen Leistungs- und Signalleitungen oft dicht nebeneinander. Ohne hochwertige, verdrillte Leitungen können Störimpulse die Signalqualität beeinträchtigen und im schlimmsten Fall zu Positionsfehlern, unruhigem Motorlauf oder Maschinenstillständen führen.CNC-Steuerung.com setzt deshalb konsequent auf hochwertige Twist-to-Pair-Kabel, die speziell für industrielle CNC-Anwendungen entwickelt wurden. Sie sorgen für eine sichere Datenübertragung, maximale Betriebssicherheit und eine dauerhaft hohe Maschinenpräzision – selbst unter anspruchsvollen Einsatzbedingungen.Präzision beginnt bei der Verkabelung – setzen Sie auf Twist-to-Pair-Kabel von CNC-Steuerung.com. Kabel Meterware - Schleppketten tauglich - Die neuste Leitung speziell für iHSV57 Servomotoren mit eingebauter Endstufe oder andere Modelle Bei uns ist das Kabel in freien Meterlängen zu beziehen. Ader Zahl und Leiternennquerschnitt [mm²] : 4x(2x0,25)+2x0,5)C Farben: 4 x(2x0,25) braun/grün, blau/violett, grau/rosa, rot/schwarz (Twist to pair) 2 x0,5 weiß, braun Typische Anwendungsbereiche Für flexible Beanspruchung Ohne Ölbeeinflussung vorzugsweise Indoor-Anwendungen Besonders für freitragende Verfahrwege bis 10 m Holz-/Steinbearbeitung, Verpackungsindustrie, Zuführungen, Handling, Verstell Vorrichtungen Klassifizierung: Class 3.1.1.1 - Kettentaugliche Leitungen ohne speziellen Aufbau (z. B. Lagenverseilung) für Einsatz in e-ketten® - Freitragend bis 10 m - Keine Ölbeständigkeit - Keine Torsion Flammwidrig: Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei: Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) UL/CSA: Style 1589 und 2560, 30 V, 60 °C NFPA: In Anlehnung an NFPA 79-2012 Kapitel 12.9 EAC: Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP: Zertifiziert nach Nr. C-DE.PB49.B.00449 Bleifrei: In Anlehnung an 2011/65/EU (RoHS-II) CE: In Anlehnung an 2014/35/EU Nennspannung: -50 V -30 V (in Anlehnung an UL) Prüfspannung: 500V Lieferung: Kabel: in der entsprechenden Länge mindestens aber 3 Meter Codierung nach: Dual Use und ECCN Durchmesser: 8mm Gewicht: 91 KG / Km Für alle die eine sichere Datenleitung für Step/Dir Signalen und zugleich eine schleppkettentaugliche Leitung suchen. .

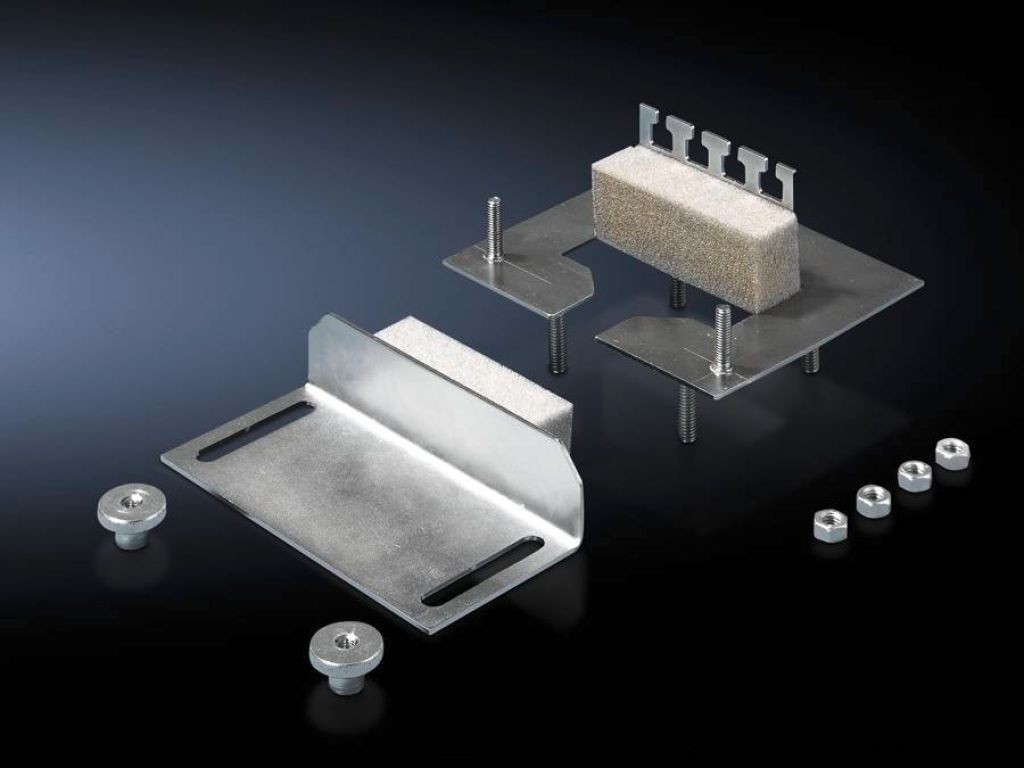

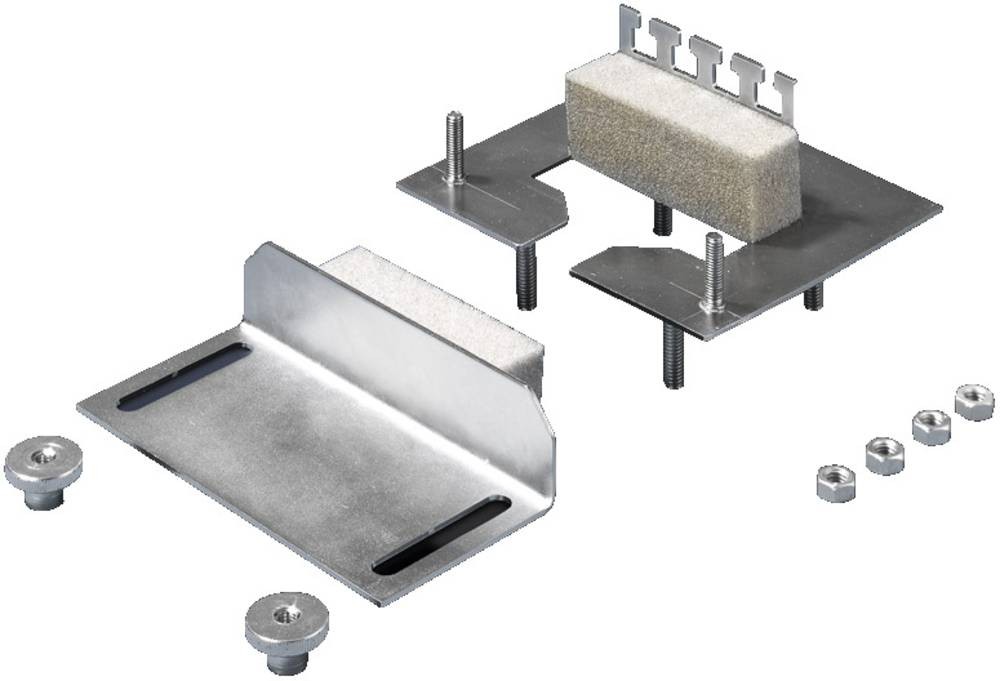

Kabeldurchführung
Kabeldurchführung für Ihren SchaltschrankFür alle Kabel die mit Stecker kommen die beste Art der Kabeleinführung.Incl. Dichtleiste und Zugendlastung

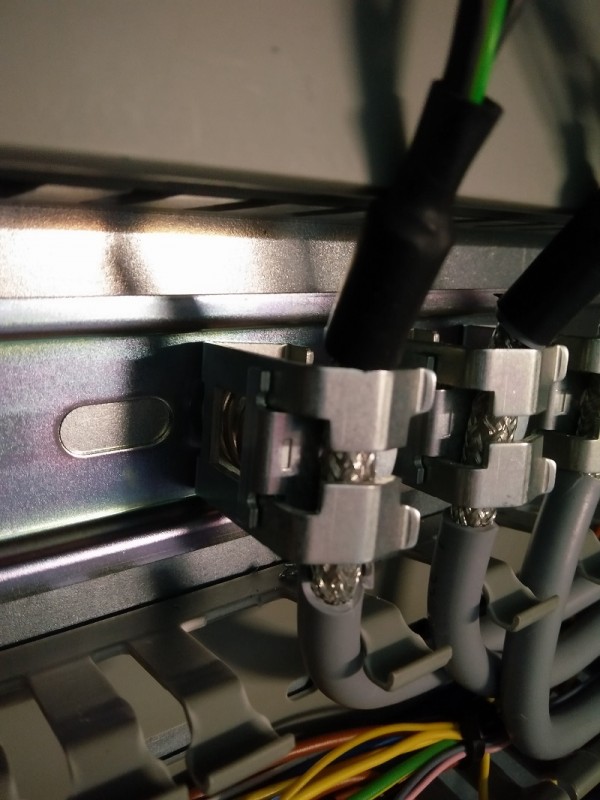

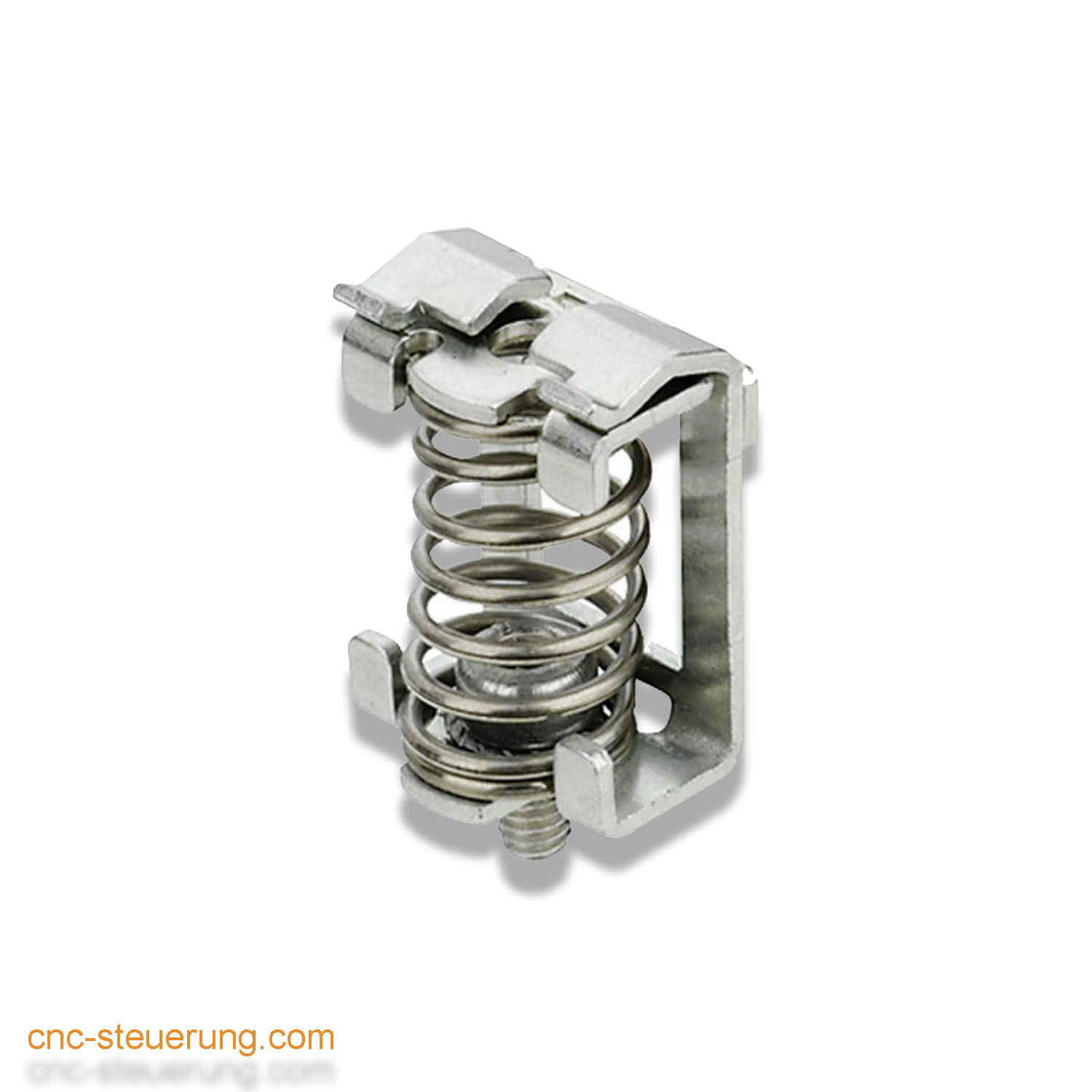

Schirmklemme
Schirmklemme Extrem wichtig bei Servosysteme ab 2 KW Leistung. Dieses unscheinbare Bauteil verhindert zuverlässig Störungen. Mittels der Schirmklemme werden entstandene Störungen durch die Motorleitungen an das Potential übertragen und somit vermieden. Klein aber wichtig. Lieferumfang: 1 x Schirmklemme

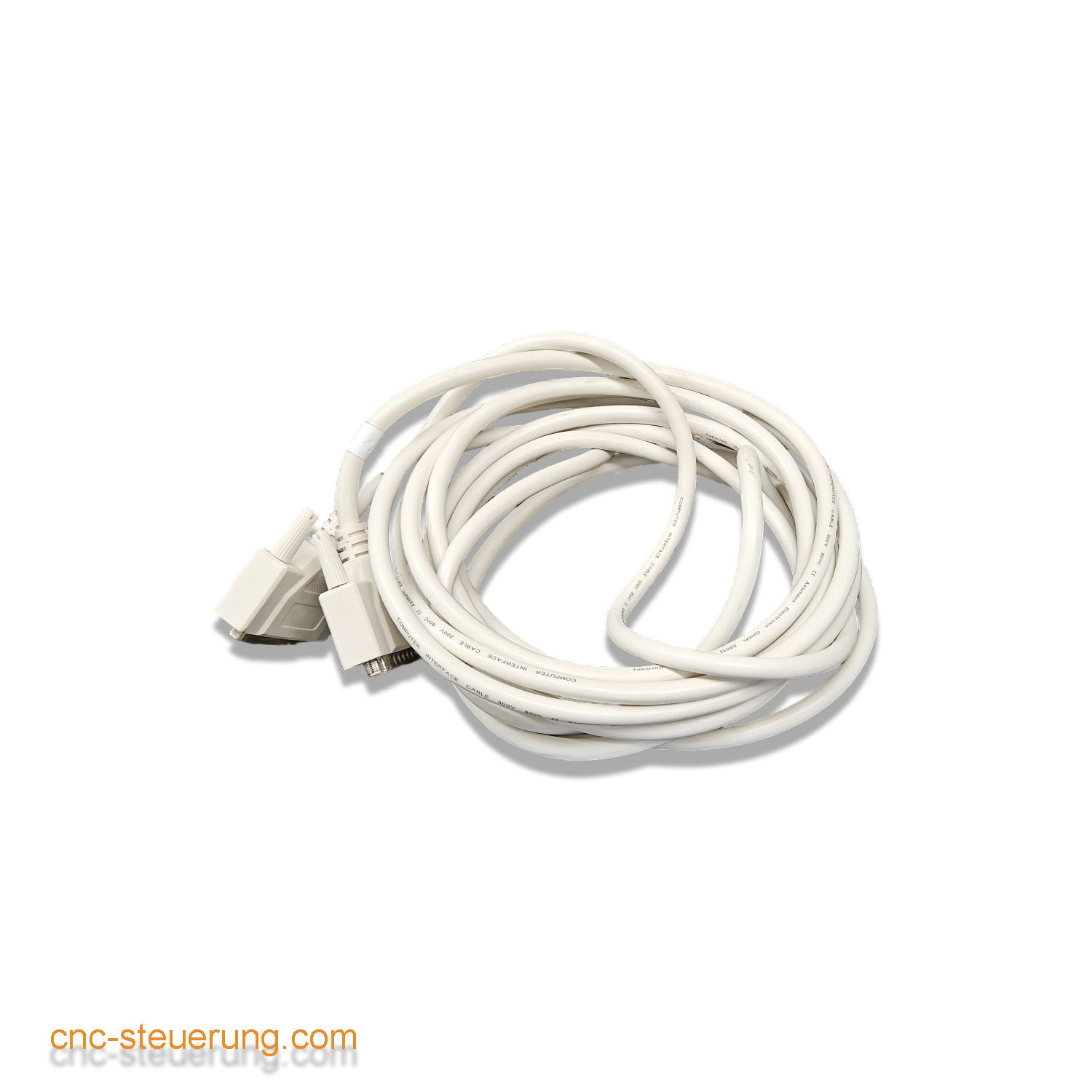

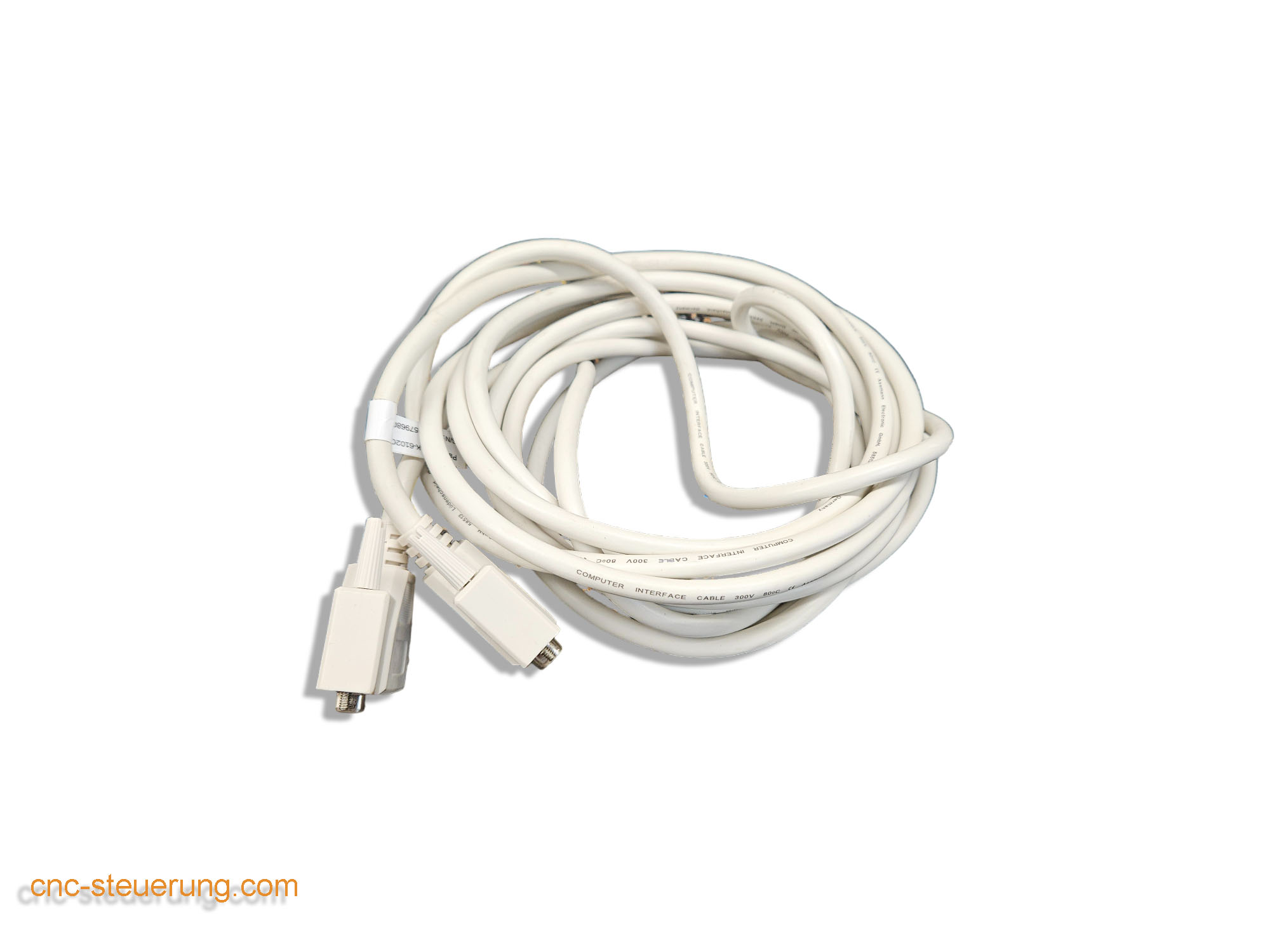

Seriell, Parallel Verlängerungskabel 5 Meter
Pin-Belegung 1:1 BeschreibungDas Seriell/Parallel-Verlängerungskabel (25pol.) ist ideal zur Verlängerung der Kabelstrecke zwischen seriellen/parallelen Geräten geeignet.

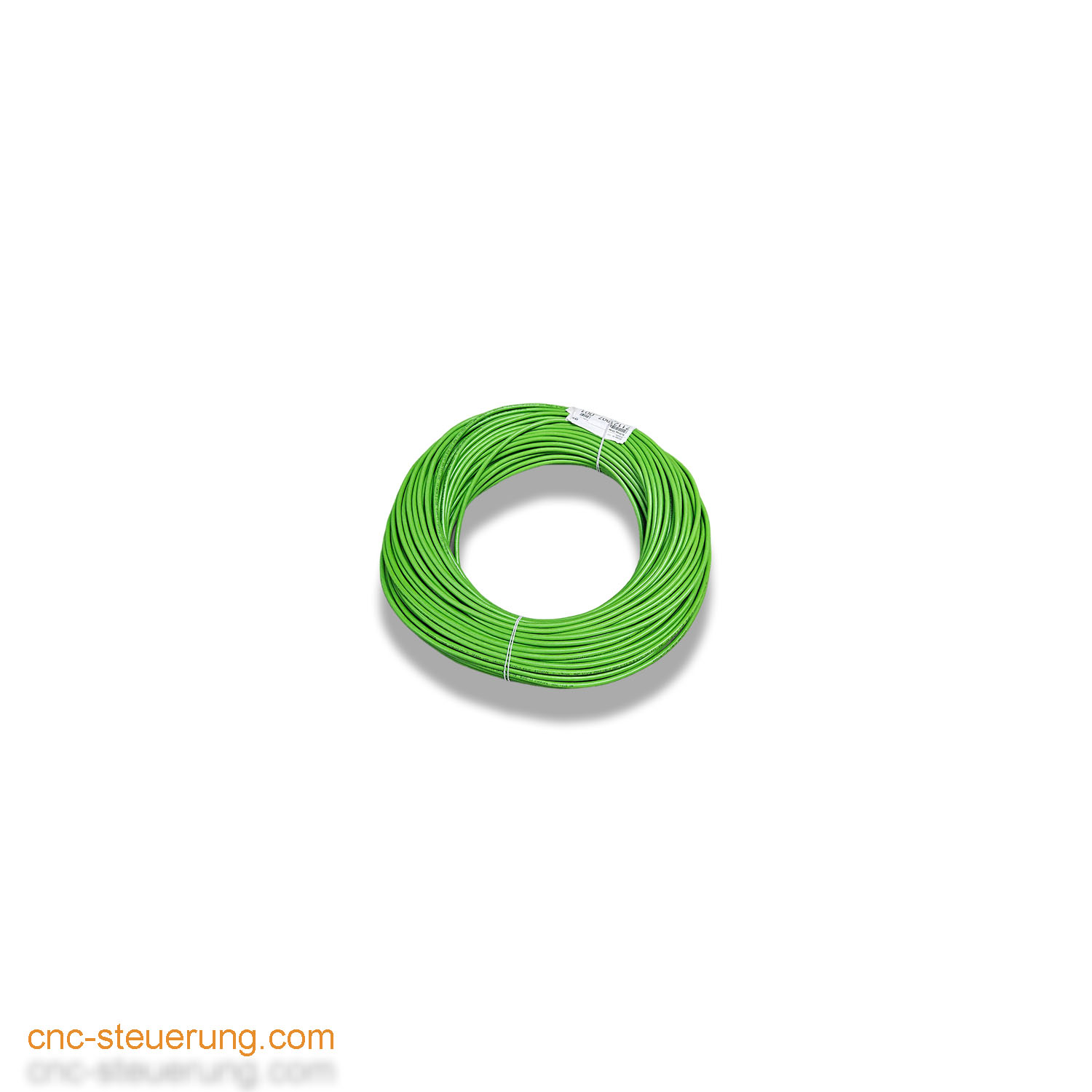

Servo Kabel 4 x 0,5 mm² Geschirmt
Kabel 4 x 0,5 mm² GeschirmtMeterware - Geschirmte Motorleitung - SchleppkettentauglichTechnische Daten:- Aderzahl und Leiternennquerschnitt [mm²] (4G0,5)C- Schutzleiter: mit Schutzleiter grüngelb- Außendurchmesser max.: 7,0 mm- Kupferzahl :63 kg/km- Gewicht: 34,000 kg/km- Min. Biegeradius, flexibel (Faktor)- Min. Biegeradius, flexibel: 114,0 mm- Min. Biegeradius, fest (Faktor) 10 x d- Min. Biegeradius, fest 5xd mm- Temperatur, e-kette® min. 5 °C- Temperatur, e-kette® max.70 °C- Temperatur, flexibel -5 °C bis +70 °C (in Anlehnung an DIN EN 60811-504)- Temperatur, fest -15 °C bis +70 °C (in Anlehnung an DIN EN 50305)- v max., freitragend 10 m/s- a max. 50 m/s²- Verfahrweg: Freitragend bis 10 m- Beanspruchung: Für flexible Beanspruchung- Außenmantel: PVC- Gesamtschirm- Flammwidrig- Silikonfrei- Ölbeständigkeit: Keine Ölbeständigkeit

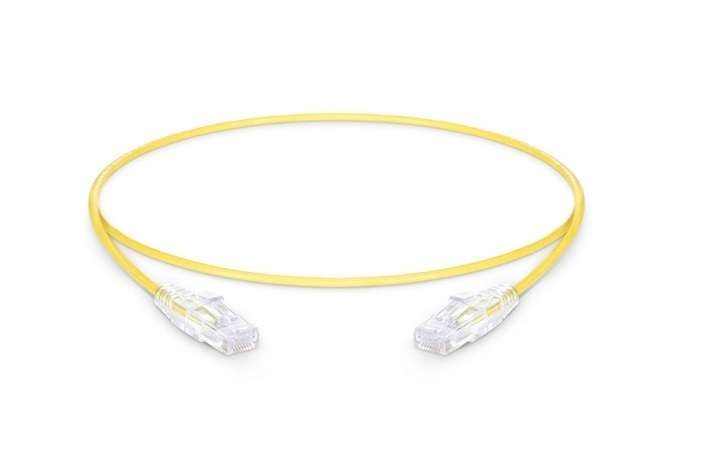

Slim Patchkabel CAT 6A 0,5 lang
Das dünne Patchkabel ist die perfekte Lösung für hochdichte Schaltschränke. Die dünne Patchkabel verringern die Überlastung und verbessern den Luftstrom im Schrank und lassen sich besser verlegen als die dicken Standardkabel. Die Knickschutztülle verhindert Kabelsalat während der Installation und sorgt für zusätzliche Zugentlastung. Die Übertragungsgeschwindigkeit von Cat6 Kupferkabeln beträgt für Fast-Ethernet und Gigabit. Wir bieten die Kabel in den der Länge von 0,5 Meter an
Slim Patchkabel CAT 6A 1,0 Meter, lang
Das dünne Patchkabel ist die perfekte Lösung für hochdichte Schaltschränke. Die dünne Patchkabel verringern die Überlastung und verbessern den Luftstrom im Schrank und lassen sich besser verlegen als die dicken Standardkabel. Die Knickschutztülle verhindert Kabelsalat während der Installation und sorgt für zusätzliche Zugentlastung. Die Übertragungsgeschwindigkeit von Cat6 Kupferkabeln beträgt für Fast-Ethernet und Gigabit. Wir bieten die Kabel in den der Länge von 1,0 Meter an

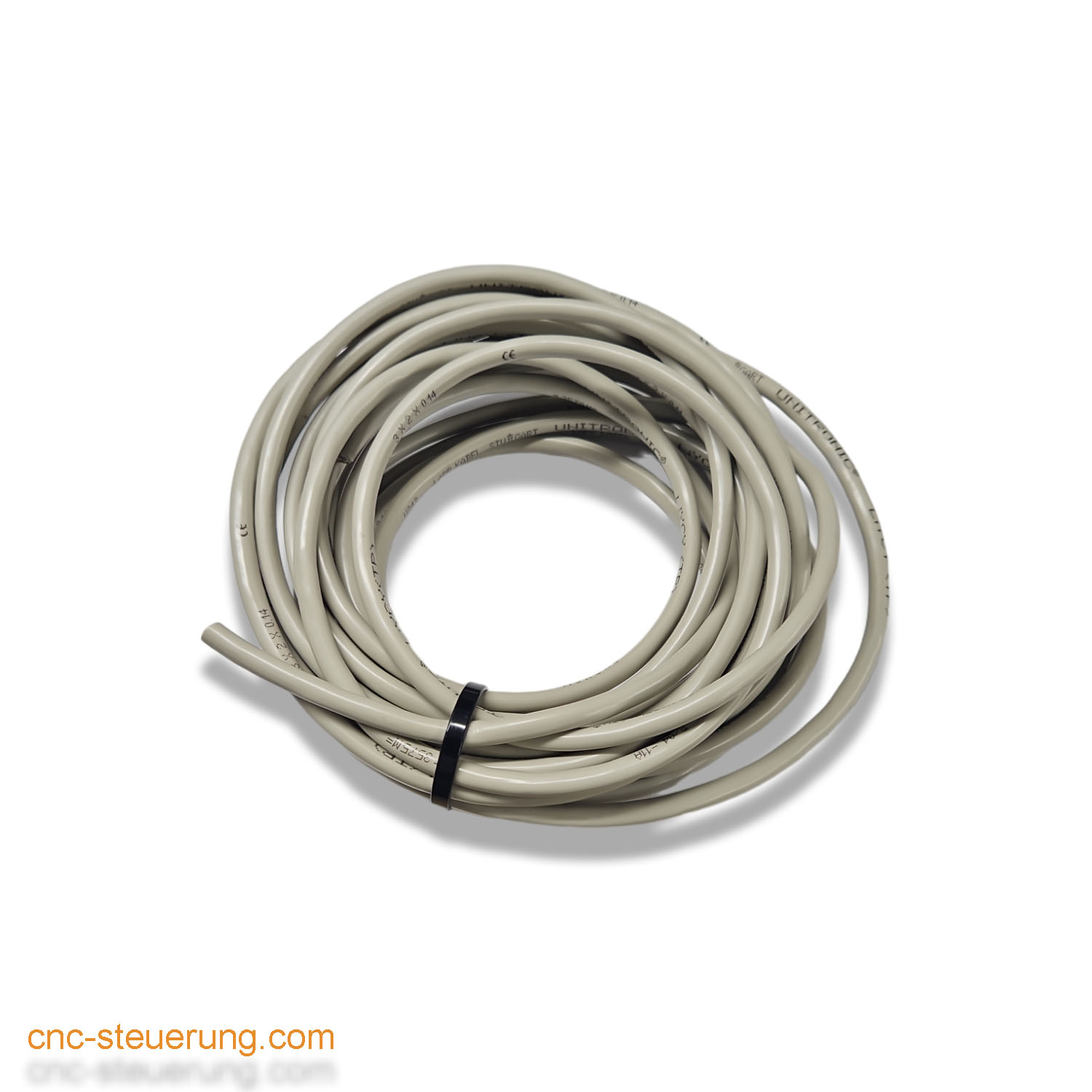

Twist to Pair Kabel
Twist to Pair Kabel für Differentialausgänge Anzahl Adern: 3 x 2 x 0.14mm² Querschnitt (je Ader):0.14 mm² Paarverseilt (Teil 1):Ja Querschnitt: 0.14 mm² Besonderheiten: Geschirmt + Flammwidrig Außen-Ø:5.80 mm Farbe: Grau Farbfamilie: Grau Inhalt: Meterware Nennspannung (Details):250 V (nicht für Starkstromzwecke) Biegeradius (Anzahl der Außen-Ø für feste Verlegung):6 Biegeradius (Anzahl der Außen-Ø für flexiblen Einsatz):15 Leiter Kupferlitze blank, feindrähtig, 0,14 mm² bis 1,5 mm² Warum ist das so wichtig?Für eine störungsfreie Verdrahtung werden bei Differentialsignalen immer paarweise verdrillte Kabelpaare verwendet. Kabel für die differentielle Step / Dir-Signalübertragung vom CSMIO / IP-S- oder CSMIO / IP-M-Controller zu einem Servo- oder Schrittantrieb. Der Aufbau des Kabels schützt das Step / Dir-Signal vor Störungen. Während der Kabelinstallation sollten Sie darauf achten, dass Step + und Step-Signale oder Dir + und Dir - Signale als Twisted Pair geführt werden. Die Abschirmung des Kabels sollte (nur) von der CSMIO / IP-Seite an GND der Stromversorgung angeschlossen werden. Dieses Kabel ist ursprünglich im CSMIO / IP-Paket enthalten. Hier können Sie es auch separat kaufen. Das Kabel kann auch für die CAN-Bus-Verbindung verwendet werden. Lieferumfang:1 Meter KabelAdernpaare: Braun-WeisGrau-RosaGrün-Gelb
Sofort verfügbar, Lieferzeit: 3-5 Tage

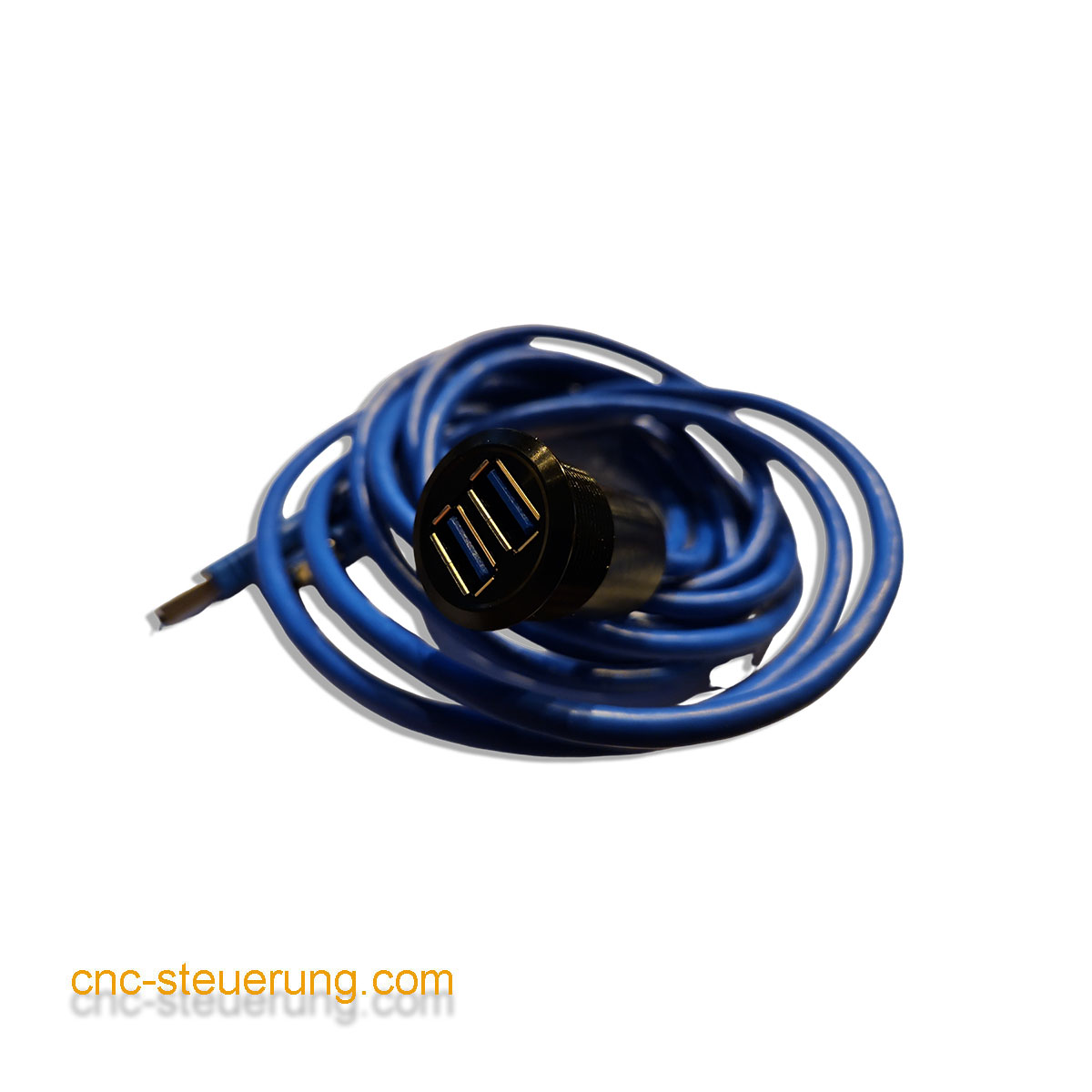

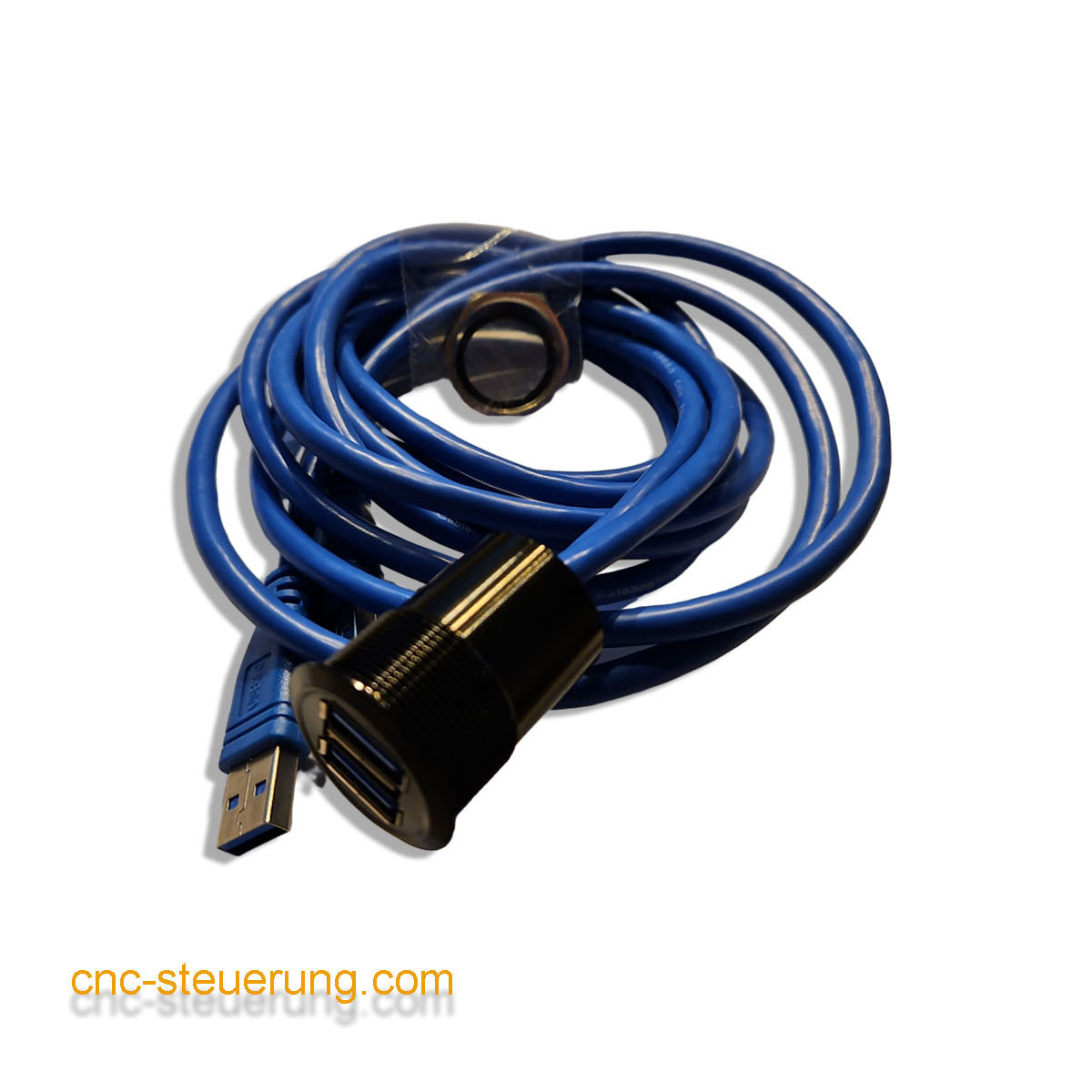

USB Buchse mit Anschlusskabel
Suchen Sie ein USB Anschluss für Ihren Schaltschrank?Wir haben lange nach einer guten Schirmung geschaut und haben diese USB Buchse gefunden. Dieses USB ist geeignet auch im Schaltschrank verbaut zu werden. Dieses Kabel setzen wir auch in unserer Evolution PRO One V5 ein.Ausführung: 2x USB 3.0 Buchse A auf 2x USB 3.0 Stecker AKabellänge: 1.50 mEinbaubohrung Ø: 25 mmHerstellerfarbe: SchwarzStecker-Norm: USB 3.2 Gen 1 (USB 3.0)Farbe: schwarzInhalt: 1 St.
