CNC Connect System V2 Komplett-Set – Weniger verdrahten. Mehr Zeit für das Wesentliche.
Warum Stunden mit der Verdrahtung verbringen, wenn es auch deutlich einfacher geht?
Mit dem CNC Connect System V2 Komplett-Set erhalten Sie ein durchdachtes Plug-and-Play-System, das speziell für den schnellen und professionellen Aufbau moderner CNC-Steuerungen entwickelt wurde. Statt unzähliger Einzeladern und aufwendiger Servo-Stecker setzen Sie auf vorkonfektionierte Aufsteckplatinen, Patchkabel und perfekt aufeinander abgestimmte Baugruppen. Das spart Zeit, reduziert Fehler und sorgt für einen sauberen Schaltschrankaufbau.
Ob Retrofit einer Maho-, Deckel- oder anderen CNC-Maschine oder der Aufbau einer neuen Anlage – das Connect System V2 unterstützt Sie dabei, Ihre Steuerung schneller in Betrieb zu nehmen und gleichzeitig die Wartungsfreundlichkeit deutlich zu verbessern.
Ihre Vorteile
- Bis zu mehrere Stunden weniger Verdrahtungsaufwand
- Plug-and-Play-Anschluss für eine schnelle Inbetriebnahme
- Professioneller und übersichtlicher Schaltschrank
- Deutlich geringeres Risiko von Verdrahtungsfehlern
- Einfachere Fehlersuche und Wartung
- Perfekt abgestimmte Komponenten aus einer Hand
- Ideal für Maschinenmodernisierung, Sondermaschinen und CNC-Neubauten
- Entwickelt aus über 20 Jahren Erfahrung im CNC-Retrofit
Intelligente Technik statt Kabelchaos
Das CNC Connect System V2 verbindet Ihre CSMIO/IP-A Steuerung mit den passenden Servoantrieben über ein intelligentes Stecksystem. Die Signalführung erfolgt über speziell entwickelte Anschlussplatinen und Patchkabel. Dadurch entstehen saubere, reproduzierbare Verbindungen, die nicht nur die Montage vereinfachen, sondern auch langfristig die Zuverlässigkeit Ihrer Maschine erhöhen.
Entwickelt für Profis – einfach für jeden Anwender
Egal ob Maschinenbauer, Retrofit-Spezialist oder ambitionierter Selbstbauer: Das CNC Connect System V2 macht den Aufbau einer professionellen CNC-Steuerung einfacher als je zuvor. Weniger Verdrahtung bedeutet weniger Fehlerquellen, kürzere Inbetriebnahme und mehr Zeit für das, worauf es wirklich ankommt – die Produktion.
CNC Connect System V2 – professionell verdrahten, schneller starten und langfristig von einer sauberen, zuverlässigen CNC-Steuerung profitieren
CNC Connectsystem für für alle Maho - Deckel
CNC Connectsystem für für alle Maho - Deckel und andere vergleichbare Maschinenmit unseren Delta B3 L Endstufen realisieren möchten. CNC Connectsystem für die B3 Endstufen liefern wir folgenden Bauteilen: - 1 x Maho - Deckel- Anschlussboard incl. 25 cm Patchkabel- 1 x E/A Board Basic- 2 x Aufsteckplatine B3 ohne Bremse incl. 25 cm Patchkabel (incl. MON Ausgang)- 1 x Aufsteckplatine B3 mit Bremse incl. 25 cm Patchkabel (incl. MON Ausgang)- 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC Connectsystem V2.0 A6 Serie
CNC Connectsystem V2.0 A6 Serie – Die intelligente Verbindung zwischen Steuerung und Servoantrieb Reduzieren Sie Ihren Verdrahtungsaufwand auf ein Minimum. Das CNC Connectsystem V2.0 für die A6-Serie wurde speziell für Anwender entwickelt, die ihre CSMIO/IP-A Steuerung schnell, sauber und professionell mit den A6-Servoantrieben verbinden möchten. Das System ermöglicht eine strukturierte Installation und spart wertvolle Zeit beim Aufbau Ihrer CNC-Steuerung. Dank des durchdachten Plug-and-Play-Konzepts entfallen aufwendige Einzelverdrahtungen. Die vorkonfigurierten Platinen und Patchkabel sorgen für eine übersichtliche Schaltschrankstruktur, reduzieren Fehlerquellen und erleichtern spätere Wartungsarbeiten erheblich. Im Lieferumfang enthalten sind insgesamt acht speziell abgestimmte Platinen, darunter ein Big IO Board, ein E/A Board, Aufsteckplatinen für A6-Servos mit und ohne Bremse sowie Encoderplatinen für bis zu sechs Achsen. Alle benötigten Patchkabel und Befestigungsmaterialien sind bereits enthalten. Das CNC Connectsystem V2.0 eignet sich ideal für Maschinenumbauten, Neuprojekte und professionelle CNC-Anwendungen, bei denen Zuverlässigkeit, Übersichtlichkeit und eine schnelle Inbetriebnahme im Vordergrund stehen. In Kombination mit der leistungsstarken A6-Servotechnik entsteht eine moderne Steuerungslösung für anspruchsvolle CNC-Maschinen. Ihre Vorteile auf einen Blick: Deutlich reduzierte Verdrahtungszeit Sauberer und übersichtlicher Schaltschrankaufbau Plug-and-Play-Verbindung zur CSMIO/IP-A Steuerung Vorbereitete Anschlüsse für A6-Servoantriebe Weniger Verdrahtungsfehler und einfachere Wartung Ideal für Neuaufbauten und CNC-Modernisierungen Entwickelt aus langjähriger Praxiserfahrung im CNC-Steuerungsbau CNC Connectsystem V2.0 A6 Serie – schneller verdrahten, professioneller aufbauen, effizienter arbeiten. Dieses Set besteht aus 8 Platinen!CNC Connectsystem für die A6 Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine A6 Serie ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine A6 Serie mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC Connectsystem V2.0 Basic B2
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B2 Endstufen realisieren möchten. Dieses Set besteht aus 8 Platinen! CNC Connectsystem für die B2 Endstufen ja nach Kundenwunsch liefern wir folgenden Bauteilen: - 1 x Big IO Board incl. 25 cm Patchkabel - 1 x E/A Board - 2 x Aufsteckplatine B2 ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine B2 mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel - Set Befestigungsschrauben
CNC Connectsystem V2.0 Basic B3
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B3 L Endstufen realisieren möchten.Dieses Set besteht aus 8 Platinen!CNC Connectsystem für die B3 L Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine B3 L ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine B3 L mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben

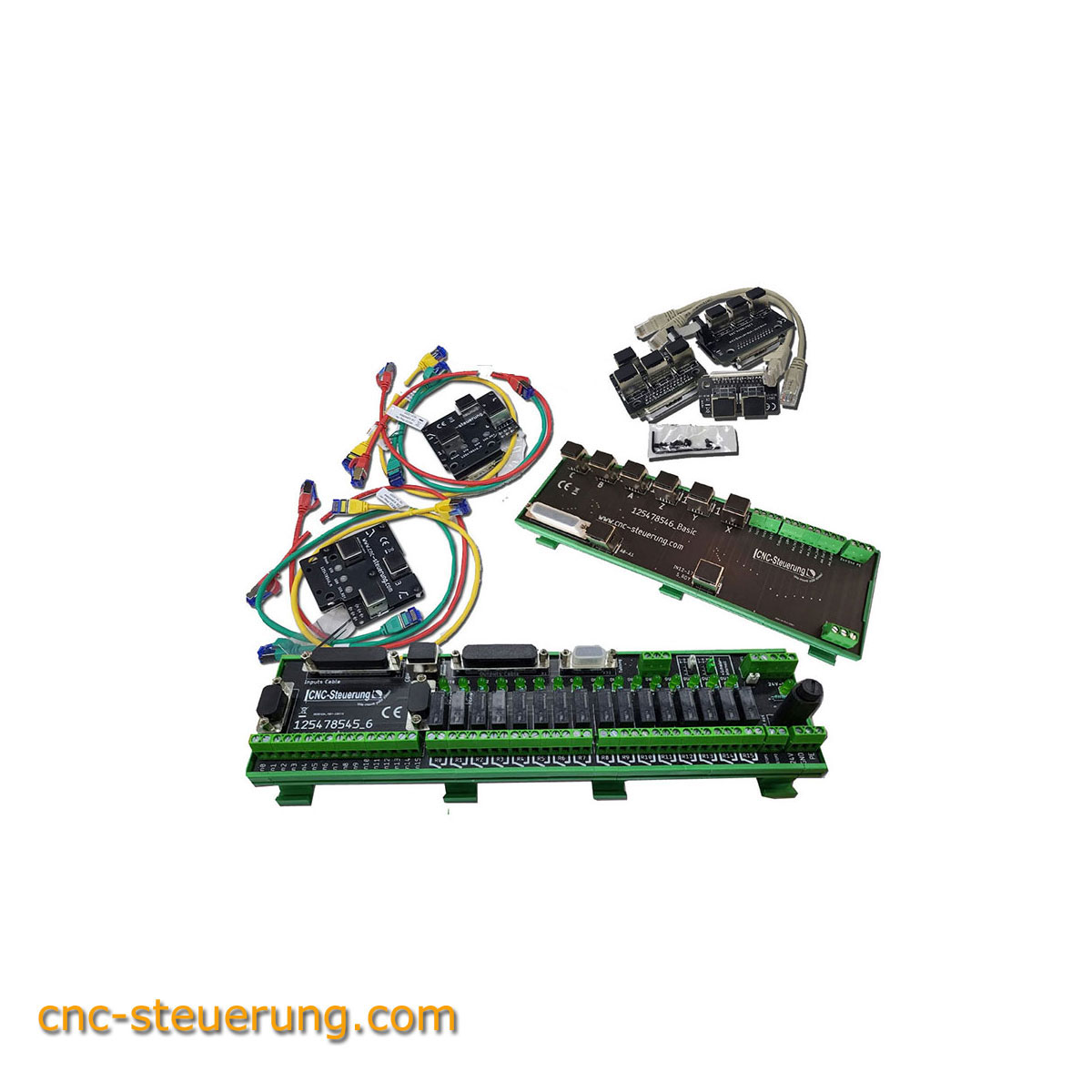

CNC Connectsystem V2.0 Basic B3 Turn
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B3 L Endstufen realisieren möchten.Dieses Set besteht aus 7 Platinen!CNC Connectsystem für die B3 L Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine B3 L ohne Bremse incl. Patchkabel- 2 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC-Connect-Kit-fuer-B3-Endstufen
Das neue B3 Connect System vereint - einfaches Verbinden - fehlerfrei Inbetriebnahme und Sicherheit in einem. Wir überwachen mit unseren "Saftypack" die Kabinentüren stellen bei geöffneter Türe die Antriebe mit Sicherheitsrelais sicher auf STO, Wer mit einem Schlüsselschalter die Türenüberwachung übersteuert kann nur noch mit der eingestellte Geschwindigkeit die Achsen bewegen. Die maximal zugelassene Geschwindigkeit wird von den Servoendstufen überwacht.Wir können für die B3-L und B3-M Version die passende Aufsteckplatinen liefern. Dieses Set besteht aus 11 Platinen ! CNC Connectsystem für die B3 Endstufen liefern wir folgenden Bauteilen: - 1 x Big IO Board incl. 25 cm Patchkabel - 1 x E/A Board - 1 x Digital Eingangsplatine - 2 x Encoder Patine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel - 2 x Aufsteckplatine für die B3 ohne Bremse mit Deckel incl. 2 x 3 x 50 cm Patchkabel - 1 x Aufsteckplatine für die B3 mit Bremse mit Deckel incl. 3x x 50 cm Patchkabel - 1 STO Saftyplatine mit gelbem Deckel - 1 x IC Platine mit gelben Deckel' - 1 x C2000 Übergabeplatine - Set Befestigungsschrauben Die abgebildete IP-A und das MPG Modul gehören nicht zum Lieferumfang bei diesem SET. Das MPG-Modul wird unterstützt und voll eingebunden in das Saftypaket. Die B3 Motoren müssen bei uns angefragt werden. Leistung und Verfügbarkeit.
