CNC Aufsteckplatinen für Servo-Endstufen – Connect System V1

Schneller verdrahten, Fehler vermeiden, sauber installieren.

Mit den Aufsteckplatinen für das CNC Connect System V1 verbinden Sie Servo-Endstufen schnell, sauber und zuverlässig. Statt aufwendiger Einzelverdrahtung mit vielen Adern werden die passenden Module direkt auf die Endstufe aufgesteckt und per Patchkabel mit dem CNC Connect System verbunden.

Das reduziert den Verdrahtungsaufwand, minimiert Anschlussfehler und sorgt für einen übersichtlichen Schaltschrankaufbau. Besonders bei Retrofit-Projekten, Umbauten und neuen CNC-Steuerungen sparen die vorbereiteten Aufsteckmodule wertvolle Zeit bei Montage und Inbetriebnahme.

Ihre Vorteile:
-Schnelle Verbindung per Patchkabel
-Weniger Verdrahtungsaufwand
-Geringeres Risiko von Anschlussfehlern
-Sauberer und übersichtlicher Schaltschrank
-Vorbereitete Signalführung
-Für verschiedene Servo-Endstufen erhältlich

Unsere Aufsteckplatinen sind je nach Ausführung für Delta B2, Delta B3, Delta A2, A6 und M-Serie und weitere Modelle verfügbar.

Sie finden Ihre Endstufe nicht?
Sprechen Sie uns an und senden Sie uns die genaue Typenbezeichnung. Wir prüfen, welche Aufsteckplatine für Ihre Anwendung geeignet ist.



A2 Aufsteckplatine für CNC Connect V2 A2 Aufsteckplatine für CNC Connect V2
A2 Aufsteckplatine für CNC Connect V2
Für alle die eine weitere Aufsteckplatine für die A2 Serie passend zum CNC Connectsystem V2 benötigen Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Ausführung mit und ohne Bremse! Geeignet für die A2 Version ohne STO Signale  Lieferumfang: - 1 x Aufsteckplatine - 3 x Patchkabel (Rot ,Gelb , Grün ) je 0,5 Meter - 2 x Befestigungsschrauben und Innensechskantschlüssel

Ab 89,00 €*

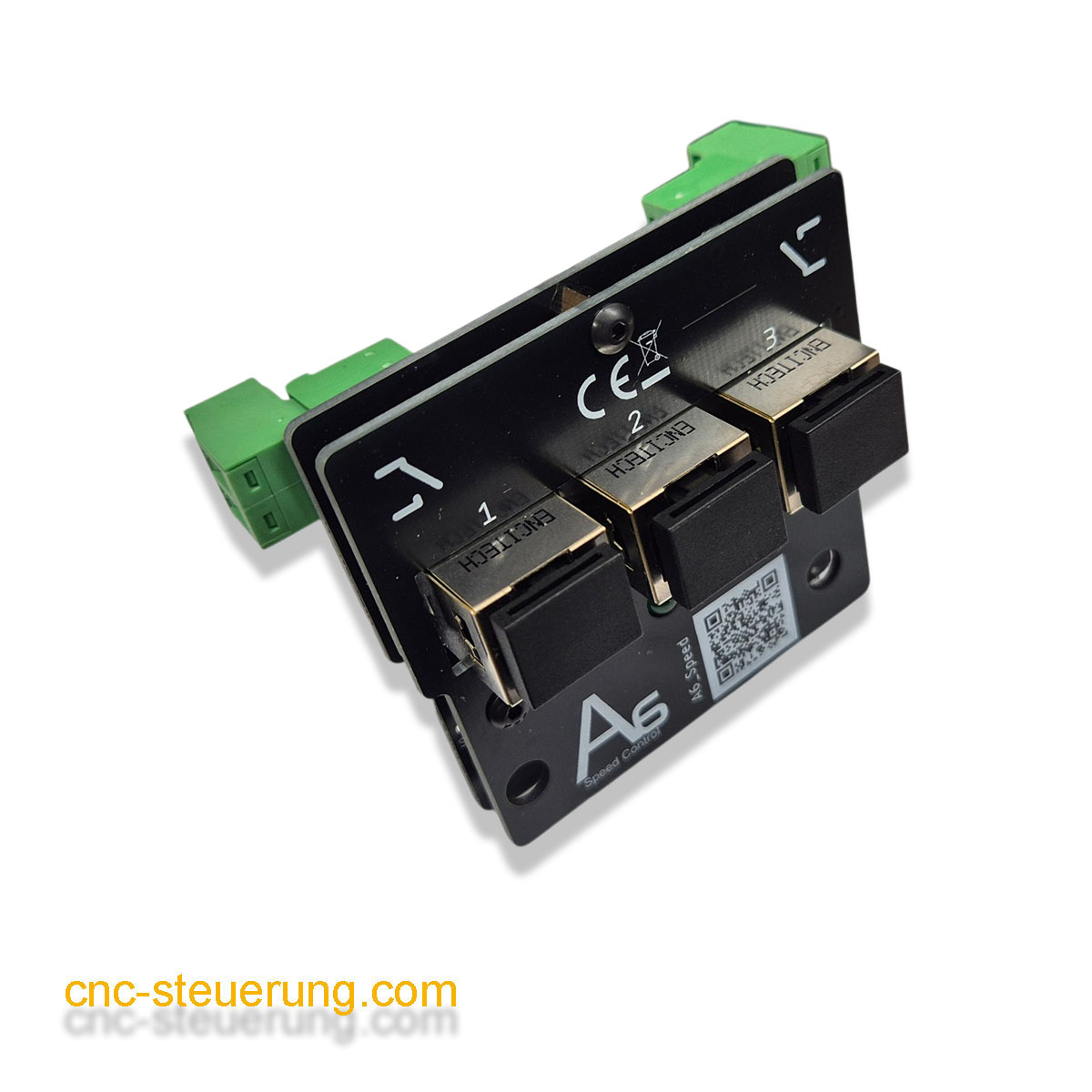

A6 Analog Aufsteckplatine mit Bremse A6 Analog Aufsteckplatine mit Bremse
A6 Analog Aufsteckplatine mit Bremse
Für alle die ein preiswertes Servosystem, was analog angesteuert werden kann, suchen. Mit dieser Aufsteckplatine kann ein A6 Servosystem in Verbindung mit dem CNC Connect System mittels +/- 10 Volt angesteuert werden. das ermöglicht Ihnen auch Glasmaßstäbe an Ihrer Maschine auszuwerten.Erweitern Sie mit dieser Aufsteckplatine das CNC Connect System komplett V2 in Verbindung mit unseren A6 Servo Systemen:Lieferumfang:1 x Aufsteckplatine Deckel in schwarz für Berührungsschutz mit Bremse3 x Patchkabel 50cm

97,00 €*
A6 Analog Aufsteckplatine ohne Bremse A6 Analog Aufsteckplatine ohne Bremse
A6 Analog Aufsteckplatine ohne Bremse
Für alle die ein preiswertes Servosystem, was analog angesteuert werden kann, suchen. Mit dieser Aufsteckplatine kann ein A6 Servosystem in Verbindung mit dem CNC Connect System mittels +/- 10 Volt angesteuert werden. das ermöglicht Ihnen auch Glasmaßstäbe an Ihrer Maschine auszuwerten. Erweitern Sie mit dieser Aufsteckplatine das CNC Connect System komplett V2 in Verbindung mit unseren A6 Servo Systemen:Lieferumfang:1 x Aufsteckplatine Deckel in schwarz für Berührungsschutz3 x Patchkabel 50 cmVerkauf nur mit unseren A6 Servo Systemen

89,00 €*
Aufsteckplatine für eine B2 Servoendstufe Aufsteckplatine für eine B2 Servoendstufe
Aufsteckplatine für eine B2 Servoendstufe
Für alle die eine weitere Aufsteckplatine für die B2 Serie passend zum CNC Connectsystem V2 benötigen Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Ausführung mit und ohne Bremse! Bei der Ausführung mit Bremse hat zusätzlich ein Relais zum Schalten der Bremse. Das Relais wird von der Servoendstufe geschaltet. Die beiden Kabel der Bremse können einfach an den grünen Schraubklemmen angeschlossen werden. Lieferumfang: Platine- je nach Bestellung mit oder ohne Bremsrelais 3 x Patchkabel zum Anschluss an das CNC Connect System 2 x Innensechskant und 1 x Sechskantschlüssel zum Befestigen auf der Endstufe Achtung: Für die B2 Endstufe ist das STO-Signal nicht verfügbar!

Ab 69,00 €*
B3 Aufsteckplatine L Ausführung mit MON B3 Aufsteckplatine L Ausführung mit MON
B3 Aufsteckplatine L Ausführung mit MON
B3 Aufsteckplatine ohne BremseAnschluss für die STO-SignaleDeckel in schwarz für BerührungsschutzGeeignet für die L Version der B3 Endstufe mit 44 poligen SteckerIncl. MON Ausgang für unsere Slideranzeige der Evolution PRO Seriepassend zum V2 Connect System mit analoger Ansteuerung

Ab 79,00 €*
B3 Aufsteckplatine M Ausführung B3 Aufsteckplatine M Ausführung
B3 Aufsteckplatine M Ausführung
Geeignet für das CNC-Connect System V2Für alle die eine weitere Aufsteckplatine für die B3 Serie benötigen Ausgänge für die STO-Signale Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Geeignet für die M Version der B3 Endstufe mit 26 poligen Stecker

Ab 73,80 €*

CNC Connect System V1
– Aufstecken statt aufwendig verdrahten.


Mit den intelligenten Aufsteckplatinen für das CNC Connect System V1 sparen Sie Zeit, vermeiden Verdrahtungsfehler und sorgen für einen professionellen Aufbau Ihrer CNC-Steuerung. Statt komplizierter Einzelverdrahtung mit zahlreichen Leitungen werden die Module einfach auf die jeweilige Servo-Endstufe aufgesteckt – anschließen, verbinden, fertig.

Ob Delta B2, B3, A2, A6 oder weitere Systeme: Unsere speziell entwickelten Aufsteckmodule ermöglichen eine schnelle, saubere und sichere Installation Ihrer CNC-Anlage. Dank vorkonfigurierter Signalführung und moderner RJ45-Technik entsteht ein übersichtlicher Schaltschrank mit deutlich reduziertem Verkabelungsaufwand.

Ihre Vorteile auf einen Blick:
Deutlich weniger Verdrahtungsaufwand
Schnelle und fehlerfreie Inbetriebnahme
Sauberer und übersichtlicher Schaltschrank
Plug-and-Play Verbindung per Patchkabel
Passend für verschiedene Servo-Systeme
Sicher und professionelle Lösung für Retrofit und Neubau

Das CNC Connect System V1 wurde speziell für Anwender entwickelt, die ihre Maschine modernisieren oder effizient neu aufbauen möchten – ohne unnötigen Zeitverlust bei der Verkabelung. Die Aufsteckplatinen übernehmen die interne Signalzuordnung bereits fertig vorbereitet und minimieren dadurch typische Installationsfehler.

Modernisieren Sie Ihre CNC-Technik schneller, sicherer und professioneller – mit dem CNC Connect System V1 von CNC-Steuerung.com.
