A6 Servo Serie 400–3000 W | Servomotoren für CNC Retrofit

A6 SERVO AUSWÄHLEN

Welche A6 Servo-Leistung brauche ich?

Von 400 W bis 3.000 W – wählen Sie die passende Leistung für Ihre Maschine.

400 W Kompakte und leichte Maschinenachsen ansehen →

750 W Universelle CNC-Anwendungen ansehen →

1.000 W Mittlere Maschinenachsen ansehen →

1.500 W Leistungsstarke Maschinenachsen ansehen →

2.000 W Schwere Maschinenachsen ansehen →

3.000 W Hoher Leistungsbedarf ansehen →

Unsicher bei der Leistung? Wir unterstützen Sie bei der passenden Servoauslegung.

TECHNIK & VORTEILE

Warum A6 Servo?

Moderne Servotechnik für CNC-Retrofit, Maschinenmodernisierung und neue CNC-Systeme.

230 V 230 V AC Direkter Betrieb mit 230 V AC – kein zusätzlicher Transformator für den Servoantrieb erforderlich.

17 Bit Encoder Hochauflösende Positionserfassung mit 131.072 Positionen pro Motorumdrehung.

I/O Flexible Ansteuerung STEP/DIR, analoge Ansteuerung und RS485 für die Integration in unterschiedliche CNC-Systeme.

✓ CNC Connect Vereinfacht die Verbindung zwischen CNC-Steuerung und A6 Servoantrieben.

EIN SYSTEM – AUFEINANDER ABGESTIMMT

Vom CNC-Controller bis zum Servomotor

CNC-Steuerung → CNC Connect → A6 Servo Drive → A6 Servomotor

CNC Connect bildet die Schnittstelle zwischen CNC-Steuerung und A6 Servoantrieb und reduziert den Verdrahtungsaufwand.

Typischer Systemaufbau

✓ 3 × A6 Servoregler

✓ 3 × A6 Servomotor

✓ Passende Motor- und Encoderkabel

✓ Motorbremse für die Z-Achse möglich

✓ CNC Connect System V1 und V2 kompatibel

Vorkonfiguriert für Ihre Maschine

Wir bereiten das A6 Servo-System passend zu Ihrer CNC-Maschine vor. Servoregler und CNC Connect System werden von uns aufeinander abgestimmt und mit den erforderlichen Grundeinstellungen vorkonfiguriert.

✓ CNC Connect System V1 und V2 kompatibel

✓ Servoregler voreingestellt

✓ Komponenten aufeinander abgestimmt

✓ Einfachere Inbetriebnahme

✓ Schneller betriebsbereit

✓ Passend zu Ihrer Maschine vorbereitet

Ihr Vorteil: Sie erhalten kein loses Komponentenpaket, sondern ein für Ihre Maschinenmodernisierung vorbereitetes Antriebssystem.

MOTOR AUSWÄHLEN

Motor mit oder ohne Bremse?

Je nach Einbaulage und Maschinenachse kann eine Haltebremse erforderlich sein.

HORIZONTALE ACHSEN

Ohne Bremse

Bei horizontalen Maschinenachsen ist in vielen Anwendungen keine Motorbremse erforderlich, da die Achse nach dem Abschalten nicht durch ihr Eigengewicht absinken kann.

Typische Anwendung: ✓ X-Achse ✓ Y-Achse ✓ Horizontale Maschinenachsen ✓ Achsen ohne Schwerkraftbelastung

VERTIKALE & SCHWERKRAFTBELASTETE ACHSEN

Mit Haltebremse

Bei vertikalen oder durch die Schwerkraft belasteten Achsen kann eine Haltebremse die Achse sichern, wenn der Servoantrieb nicht bestromt ist.

Typische Anwendung: ✓ Z-Achse ✓ Vertikale Maschinenachsen ✓ Schwerkraftbelastete Achsen

Wichtig: Die Motorbremse ist eine Haltebremse. Sie hält die Achse im Stillstand und ist nicht dafür vorgesehen, die Maschinenachse während des normalen Betriebs abzubremsen.

A6 SERVOSYSTEM

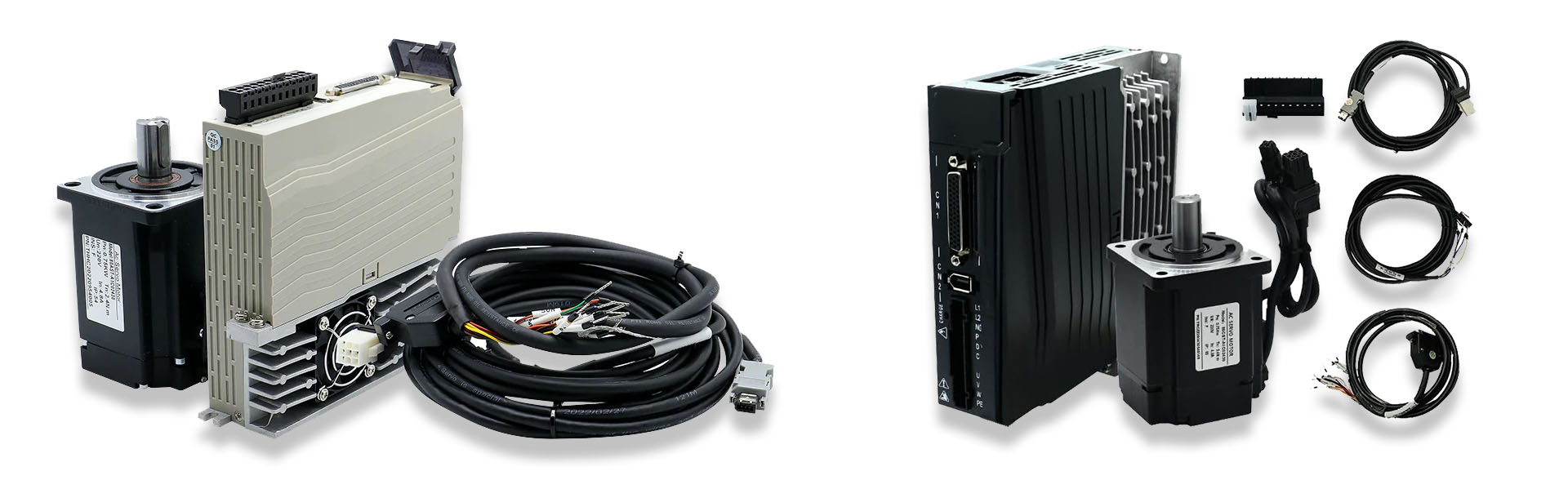

Was gehört zu einem A6 Servoantrieb?

Die passenden Komponenten für ein vollständiges A6 Servosystem von 400 W bis 3.000 W.

01 A6 Servoregler Übernimmt die Regelung und Ansteuerung des A6 Servomotors.

02 A6 Servomotor Passend zur benötigten Leistung von 400 W bis 3.000 W, je nach Ausführung mit oder ohne Haltebremse.

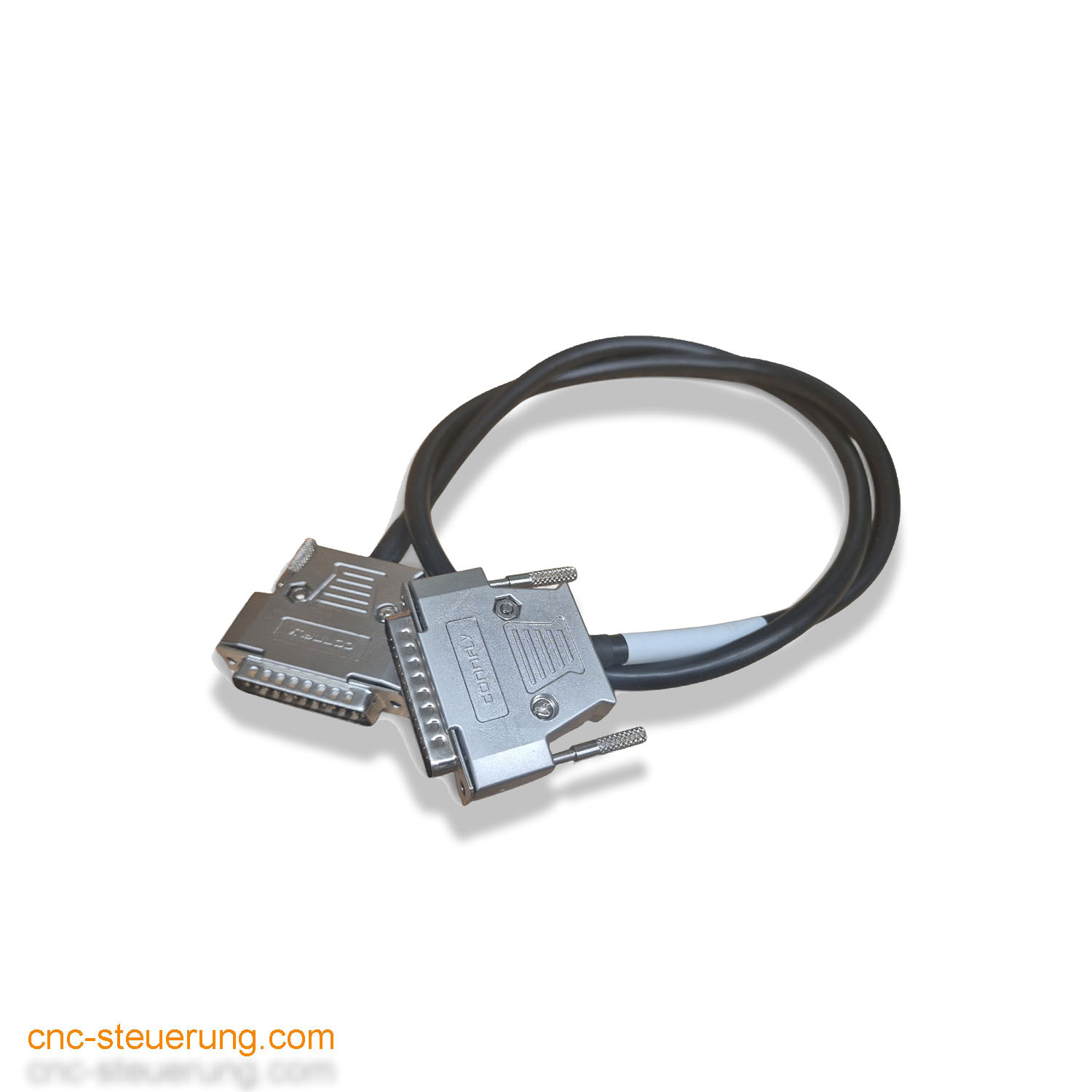

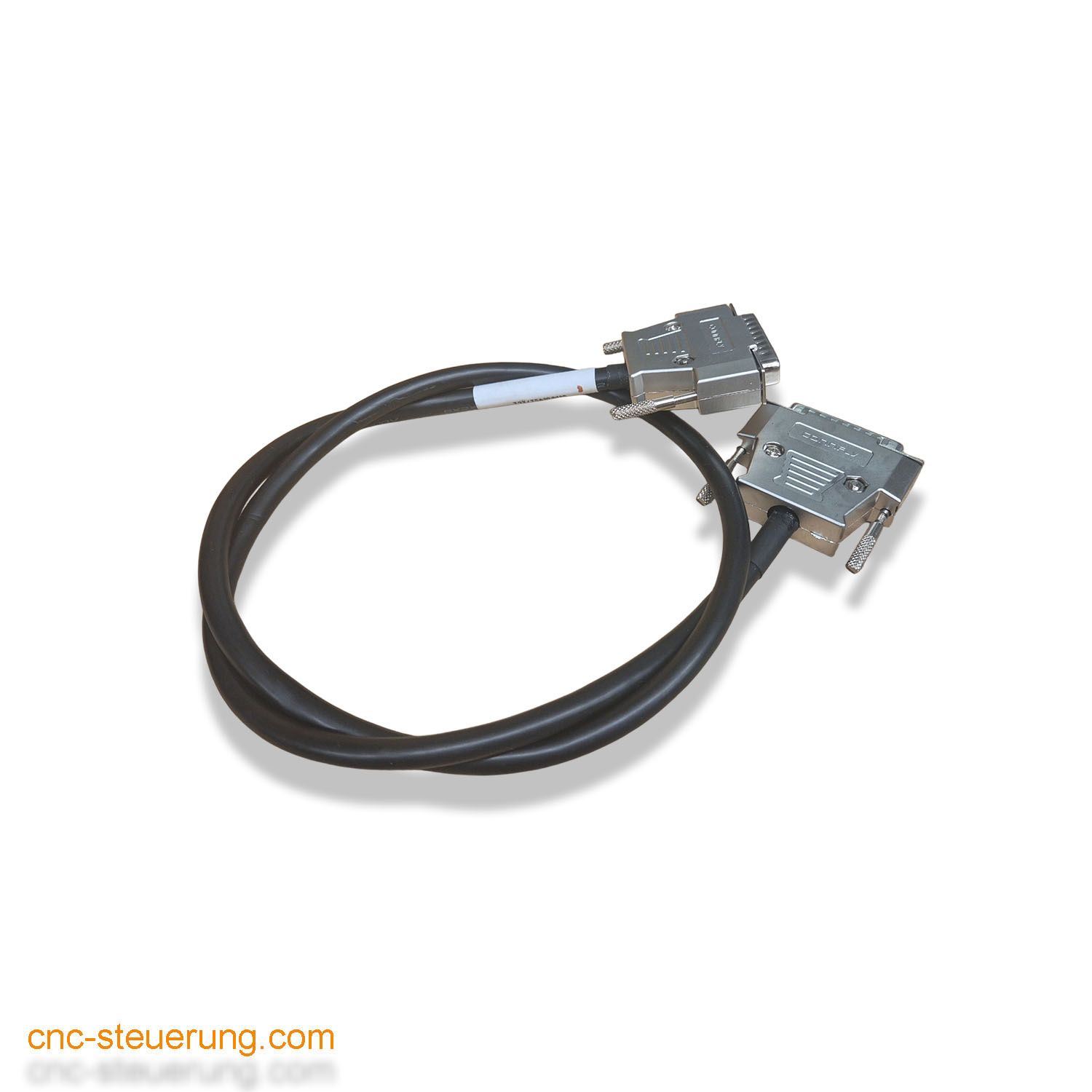

03 Motor- & Encoderkabel Das Motorkabel versorgt den Servomotor, das Encoderkabel überträgt die Positionsrückmeldung zum A6 Servoregler. Erhältlich in verschiedenen Kabellängen.

+ Optional: Bremskabel Bei einem A6 Servomotor mit Haltebremse wird zusätzlich die passende Bremsleitung benötigt.

Wichtig: Servoregler, Servomotor und Kabel müssen passend zur jeweiligen Leistung und Motorausführung ausgewählt werden.
