A2 Aufsteckplatine für CNC Connect V2
Für alle die eine weitere Aufsteckplatine für die A2 Serie passend zum CNC Connectsystem V2 benötigen Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Ausführung mit und ohne Bremse! Geeignet für die A2 Version ohne STO Signale Lieferumfang: - 1 x Aufsteckplatine - 3 x Patchkabel (Rot ,Gelb , Grün ) je 0,5 Meter - 2 x Befestigungsschrauben und Innensechskantschlüssel

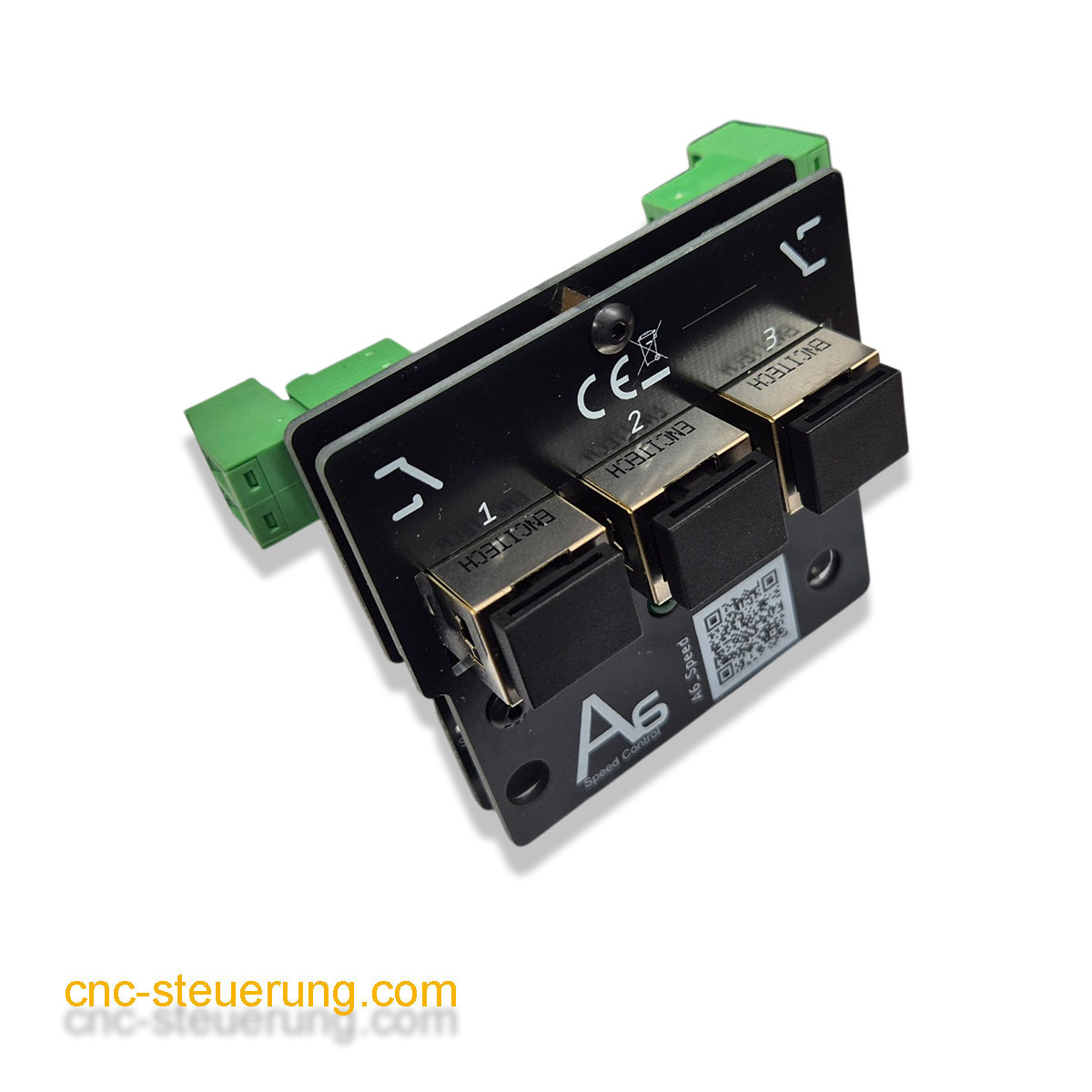

A6 Analog Aufsteckplatine mit Bremse
Für alle die ein preiswertes Servosystem, was analog angesteuert werden kann, suchen. Mit dieser Aufsteckplatine kann ein A6 Servosystem in Verbindung mit dem CNC Connect System mittels +/- 10 Volt angesteuert werden. das ermöglicht Ihnen auch Glasmaßstäbe an Ihrer Maschine auszuwerten.Erweitern Sie mit dieser Aufsteckplatine das CNC Connect System komplett V2 in Verbindung mit unseren A6 Servo Systemen:Lieferumfang:1 x Aufsteckplatine Deckel in schwarz für Berührungsschutz mit Bremse3 x Patchkabel 50cm
A6 Analog Aufsteckplatine ohne Bremse
A6 Analog Aufsteckplatine ohne Bremse – Analoge Servoansteuerung für Ihr CNC Connect System Die A6 Analog Aufsteckplatine ohne Bremse erweitert das CNC Connect System V2 um eine zuverlässige ±10-Volt-Analogansteuerung für A6-Servosysteme. Sie richtet sich an Anwender, die eine kostengünstige und leistungsfähige Lösung für CNC-Retrofit, Maschinenmodernisierung oder den Neubau von CNC-Maschinen suchen. Durch die direkte Integration in das CNC Connect System wird die Verdrahtung erheblich vereinfacht. Die Aufsteckplatine sorgt für einen sauberen Schaltschrankaufbau und reduziert den Installationsaufwand. Gleichzeitig profitieren Sie von einer zuverlässigen Signalübertragung zwischen Motion Controller und Servoverstärker. Ideal für CNC-Retrofit und Maschinenmodernisierung Die analoge A6-Aufsteckplatine eignet sich besonders für Maschinen, bei denen eine 0 bis ±10-Volt-Ansteuerung erforderlich ist. In Verbindung mit den A6-Servosystemen lassen sich präzise Bewegungen realisieren. Zusätzlich können Glasmaßstäbe für hochgenaue Positionsrückmeldungen genutzt werden. Lieferumfang:1 x Aufsteckplatine Deckel in schwarz für Berührungsschutz3 x Patchkabel 50 cm
Adapter für 3 Längenmessgerät LF 481
Wert: 1 VSS; 0,6 bis 1,2 VssAdapter mit Sinus zu TTL Converter für 3 MaßstäbeSprechen Sie vor der Bestellung mit unserem Support
Adapter für einen LC 483
Wert: 1 VSS; 20 µm Adapter mit Sinus zu TTL Converter für 1 Maßstab Sprechen Sie vor der Bestellung mit unserem Support
Adapter für Glasmaßstab LS 903
Anschlussplatine für einen LS 904 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab.Sie benötigen pro Maßstab eine Anschlussplatine.Lieferumfang : 1 x Adapterplatine in Tragschienengehäuse1 x Netzwerkkabel 1 Meter Länge
Adapter für Glasmaßstäbe mit einfachen TTL Signalen
Wir bieten passende Adapter für TTL-Glasmaßstäbe die A/ - B/ und Z/ Signale fehlen an.Diese können direkt auf die beiden DSUB 25 poligen Buchsen aufgesteckt werden.Die 9 poligen Buchsen haben folgende PIN-Belegung:1 = frei2= 0V3 = frei4 = Schirm5 = frei6 = A7 = +5V8 = B9 = ZSollten Sie diese PIN-Belegung haben, können Sie die Adapter auch für Ihre Maschine verwenden.Bei dieser Platine haben wir einen Konverter mit verbaut der dann die A/-B/ und Z/ erzeugt.Lieferumfang:1 x Platine für Achse für Achse X-Y-Z4 x Schrauben1 x Innensechskantschlüssel
Adapter für SINO Glasmaßstäbe
Wir bieten passende Adapter für SINO Glasmaßstäbe passend für die CSMIO IP-A an.Somit können Glasmaßstäbe mit EIA-422 A Signalen an der CSMIO IP-A angeschlossen werden Lieferumfang: 1 x Platine für Achse für Achse X-Y-Z 4 x Schrauben 1 x Innensechskantschlüssel
Analogplatine CNC Connect System V2.0
Für alle die mit dem CNC Connectsystem V2.0 die Analogen Signale für Potentiometer abgreifen möchten. Oder ohne einem C2000 FU arbeiten möchten.Für alle die Potentiometer für die Übersteuerung von Drehzahl und Geschwindigkeit anschließen möchten, haben wir eine kleine Platine entwickelt die auf die IP-A aufgesteckt wird.Die Belegung ist aufgedruckt und können somit schnell identifiziert werden. Dieses Bauteil wird direkt auf die IP-A aufgesteckt , hier müssen die Anschlüsse vorher vorgenommen werden, dann erst das Flachbandkabel aufgesteckt und festgeschraubt werden.Lieferumfang:1 x Adapterplatine
Aufsteckplatine für eine B2 Servoendstufe
Für alle die eine weitere Aufsteckplatine für die B2 Serie passend zum CNC Connectsystem V2 benötigen Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Ausführung mit und ohne Bremse! Bei der Ausführung mit Bremse hat zusätzlich ein Relais zum Schalten der Bremse. Das Relais wird von der Servoendstufe geschaltet. Die beiden Kabel der Bremse können einfach an den grünen Schraubklemmen angeschlossen werden. Lieferumfang: Platine- je nach Bestellung mit oder ohne Bremsrelais 3 x Patchkabel zum Anschluss an das CNC Connect System 2 x Innensechskant und 1 x Sechskantschlüssel zum Befestigen auf der Endstufe Achtung: Für die B2 Endstufe ist das STO-Signal nicht verfügbar!
B3 Aufsteckplatine L Ausführung mit MON
B3 Aufsteckplatine ohne BremseAnschluss für die STO-SignaleDeckel in schwarz für BerührungsschutzGeeignet für die L Version der B3 Endstufe mit 44 poligen SteckerIncl. MON Ausgang für unsere Slideranzeige der Evolution PRO Seriepassend zum V2 Connect System mit analoger Ansteuerung
B3 Aufsteckplatine M Ausführung
Geeignet für das CNC-Connect System V2Für alle die eine weitere Aufsteckplatine für die B3 Serie benötigen Ausgänge für die STO-Signale Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Geeignet für die M Version der B3 Endstufe mit 26 poligen Stecker
CNC Connectsystem für für alle Maho - Deckel
CNC Connectsystem für für alle Maho - Deckel und andere vergleichbare Maschinenmit unseren Delta B3 L Endstufen realisieren möchten. CNC Connectsystem für die B3 Endstufen liefern wir folgenden Bauteilen: - 1 x Maho - Deckel- Anschlussboard incl. 25 cm Patchkabel- 1 x E/A Board Basic- 2 x Aufsteckplatine B3 ohne Bremse incl. 25 cm Patchkabel (incl. MON Ausgang)- 1 x Aufsteckplatine B3 mit Bremse incl. 25 cm Patchkabel (incl. MON Ausgang)- 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC Connectsystem V2.0 A6 Serie
CNC Connectsystem V2.0 A6 Serie – Die intelligente Verbindung zwischen Steuerung und Servoantrieb Reduzieren Sie Ihren Verdrahtungsaufwand auf ein Minimum. Das CNC Connectsystem V2.0 für die A6-Serie wurde speziell für Anwender entwickelt, die ihre CSMIO/IP-A Steuerung schnell, sauber und professionell mit den A6-Servoantrieben verbinden möchten. Das System ermöglicht eine strukturierte Installation und spart wertvolle Zeit beim Aufbau Ihrer CNC-Steuerung. Dank des durchdachten Plug-and-Play-Konzepts entfallen aufwendige Einzelverdrahtungen. Die vorkonfigurierten Platinen und Patchkabel sorgen für eine übersichtliche Schaltschrankstruktur, reduzieren Fehlerquellen und erleichtern spätere Wartungsarbeiten erheblich. Im Lieferumfang enthalten sind insgesamt acht speziell abgestimmte Platinen, darunter ein Big IO Board, ein E/A Board, Aufsteckplatinen für A6-Servos mit und ohne Bremse sowie Encoderplatinen für bis zu sechs Achsen. Alle benötigten Patchkabel und Befestigungsmaterialien sind bereits enthalten. Das CNC Connectsystem V2.0 eignet sich ideal für Maschinenumbauten, Neuprojekte und professionelle CNC-Anwendungen, bei denen Zuverlässigkeit, Übersichtlichkeit und eine schnelle Inbetriebnahme im Vordergrund stehen. In Kombination mit der leistungsstarken A6-Servotechnik entsteht eine moderne Steuerungslösung für anspruchsvolle CNC-Maschinen. Ihre Vorteile auf einen Blick: Deutlich reduzierte Verdrahtungszeit Sauberer und übersichtlicher Schaltschrankaufbau Plug-and-Play-Verbindung zur CSMIO/IP-A Steuerung Vorbereitete Anschlüsse für A6-Servoantriebe Weniger Verdrahtungsfehler und einfachere Wartung Ideal für Neuaufbauten und CNC-Modernisierungen Entwickelt aus langjähriger Praxiserfahrung im CNC-Steuerungsbau CNC Connectsystem V2.0 A6 Serie – schneller verdrahten, professioneller aufbauen, effizienter arbeiten. Dieses Set besteht aus 8 Platinen!CNC Connectsystem für die A6 Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine A6 Serie ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine A6 Serie mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC Connectsystem V2.0 Basic B2
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B2 Endstufen realisieren möchten. Dieses Set besteht aus 8 Platinen! CNC Connectsystem für die B2 Endstufen ja nach Kundenwunsch liefern wir folgenden Bauteilen: - 1 x Big IO Board incl. 25 cm Patchkabel - 1 x E/A Board - 2 x Aufsteckplatine B2 ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine B2 mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel - Set Befestigungsschrauben
CNC Connectsystem V2.0 Basic B3
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B3 L Endstufen realisieren möchten.Dieses Set besteht aus 8 Platinen!CNC Connectsystem für die B3 L Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine B3 L ohne Bremse incl. Patchkabel - 1 x Aufsteckplatine B3 L mit Bremse incl. Patchkabel - 3 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC Connectsystem V2.0 Basic B3 Turn
CNC Connectsystem für IP-A Controller für alle die eine schnelle Verdrahtung der IP-A mit unseren Delta B3 L Endstufen realisieren möchten.Dieses Set besteht aus 7 Platinen!CNC Connectsystem für die B3 L Endstufen liefern wir folgenden Bauteilen: -- 1 x Big IO Board incl. 25 cm Patchkabel- 1 x E/A Board- 2 x Aufsteckplatine B3 L ohne Bremse incl. Patchkabel- 2 x Encoder Platine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel- Set Befestigungsschrauben
CNC-Connect-Kit-fuer-B3-Endstufen
Das neue B3 Connect System vereint - einfaches Verbinden - fehlerfrei Inbetriebnahme und Sicherheit in einem. Wir überwachen mit unseren "Saftypack" die Kabinentüren stellen bei geöffneter Türe die Antriebe mit Sicherheitsrelais sicher auf STO, Wer mit einem Schlüsselschalter die Türenüberwachung übersteuert kann nur noch mit der eingestellte Geschwindigkeit die Achsen bewegen. Die maximal zugelassene Geschwindigkeit wird von den Servoendstufen überwacht.Wir können für die B3-L und B3-M Version die passende Aufsteckplatinen liefern. Dieses Set besteht aus 11 Platinen ! CNC Connectsystem für die B3 Endstufen liefern wir folgenden Bauteilen: - 1 x Big IO Board incl. 25 cm Patchkabel - 1 x E/A Board - 1 x Digital Eingangsplatine - 2 x Encoder Patine X-Y-Z-A-B-C incl. 2 x 25 cm Patchkabel - 2 x Aufsteckplatine für die B3 ohne Bremse mit Deckel incl. 2 x 3 x 50 cm Patchkabel - 1 x Aufsteckplatine für die B3 mit Bremse mit Deckel incl. 3x x 50 cm Patchkabel - 1 STO Saftyplatine mit gelbem Deckel - 1 x IC Platine mit gelben Deckel' - 1 x C2000 Übergabeplatine - Set Befestigungsschrauben Die abgebildete IP-A und das MPG Modul gehören nicht zum Lieferumfang bei diesem SET. Das MPG-Modul wird unterstützt und voll eingebunden in das Saftypaket. Die B3 Motoren müssen bei uns angefragt werden. Leistung und Verfügbarkeit.
Glasmaßstab Adapter extern für SINO Maßstäbe
Anschlussplatine für einen SINO Glasmaßstab der KA Serie an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe müssen Sie 3 Platinen bestellt werden. Lieferumfang: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge
Glasmaßstab LS 403 Adapter
Anschlussplatine für einen LS 403 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Glasmaßstab LS 486 Adapter
Anschlussplatine für einen LS 486 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Glasmaßstab LS 803-804 Adapter
Anschlussplatine für einen LS 803 - LS 804 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Glasmaßstab LS 904 Adapter
Anschlussplatine für einen LS 904 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Netzwerk Überwachungsmodul
Sicherheit an der Maschine: mit diesem Modul überwachen Sie die Netzwerkverbindung und trennen den Not Aus Kreis bei einem eventuellen hardwareseitigen Fehler der Netzwerkverbindung. Nur so können Sie sicherstellen das die Maschine auch sofort stillsteht wenn die Netzwerkverbindung getrennt wird. Wird die Netzwerkverbindung aus welchen Grund auch immer getrennt schaltet das Relais sofort ab. Schauen Sie sich das Video an, hier sehen Sie warum Sie ein Netzwerk überwachen sollten. Lieferumfang: 1 x Ethernet Switch im Hutschienengehäuse Geschwindigkeit: IEEE 802.3u 100 Base -T(X) mit Überwachungsfunktion ( Öffner Kontakt ) Funktionsweise: Der Kontakt ist bei angeschlossenen Netzwerkkabeln geschlossen. Wird eine Netzwerkverbindung getrennt öffnet der Kontakt. Dieser Kontakt kann dann in den Sicherheitskreis eingebunden werden.
Mehr Präzision durch moderne Steuerungstechnik
Viele ältere Maschinen verfügen mechanisch weiterhin über eine hervorragende Basis. Das Problem liegt meist in veralteter Elektronik und nicht mehr zeitgemäßer Steuerungstechnik. Genau hier setzt Retrofit V2.0 an.
Durch moderne analoge Servo-Systeme und die direkte Auswertung vorhandener Glasmaßstäbe kann die Positioniergenauigkeit erheblich verbessert werden. Steigungsfehler werden durch direkte Streckenmessung minimiert und die Maschine arbeitet präziser, ruhiger und zuverlässiger.
Schneller umrüsten mit dem CNC-Connect-System V2
Das speziell entwickelte CNC-Connect-System reduziert den Verdrahtungsaufwand erheblich. Steckbare Module, intelligente Aufsteckplatinen und strukturierte Anschlusslösungen ermöglichen eine schnellere und deutlich einfachere Inbetriebnahme.
Dadurch profitieren Sie von:
- weniger Verdrahtungsfehlern
- sauberem Schaltschrankaufbau
- kürzeren Umbauzeiten
- einfacherer Wartung
- höherer Ausfallsicherheit
Maximale Kompatibilität für Industrie-Maschinen
Retrofit V2.0 eignet sich für zahlreiche bekannte Maschinenhersteller wie:
- Maho
- Deckel
- Datron
- Mikron
- Hermle
- Kunzmann
Die Systeme werden individuell auf die jeweilige Maschine abgestimmt und ermöglichen die Weiterverwendung vorhandener Komponenten wie Glasmaßstäbe, Sensorik oder Maschinenmechanik.
Moderne CNC-Technologie für Ihre Produktion
Das PC-basierte Steuerungskonzept nach DIN 66025 ermöglicht moderne CAD/CAM-Anwendungen ohne Einschränkungen im 2D- oder 3D-Bereich. Netzwerkfähigkeit, moderne Softwarelösungen und Erweiterbarkeit auf bis zu 6 Achsen machen das System flexibel für heutige und zukünftige Anforderungen.
Sicherheit und Zukunftssicherheit
Durch moderne Sicherheitsfunktionen wie STO-Signale und optionale Maschinenüberwachung erfüllt Retrofit V2.0 aktuelle Anforderungen an Sicherheit und Zuverlässigkeit. Gleichzeitig sichern moderne Komponenten eine langfristige Ersatzteilversorgung und reduzieren Stillstandzeiten.
Erfahrung seit 2003
CNC-Steuerung.com entwickelt seit über 20 Jahren CNC-Lösungen für Industrie und Handwerk. Mit Erfahrung aus tausenden Maschinenumrüstungen entstehen praxisorientierte Systeme, die im täglichen Einsatz zuverlässig funktionieren.
Ihre Vorteile mit Retrofit V2.0
- Moderne CNC-Steuerung für bestehende Maschinen
- Höhere Präzision durch direkte Wegmessung
- Schnellere Verdrahtung und Inbetriebnahme
- Zukunftssichere Servo- und Steuerungstechnik
- Erweiterbar auf bis zu 6 Achsen
- Kompatibel mit modernen CAD/CAM-Systemen
- Wirtschaftliche Alternative zur Neumaschine
- Individuell abgestimmte Retrofit-Lösungen
- Weniger Stillstandzeiten
- Technischer Support direkt vom Spezialisten
