Sinus zu TTL Converter 1,8Vss
Produktinformationen "Sinus zu TTL Converter 1,8Vss"
Alle die einen Glasmaßstab mit Sinussignalen an eine IP-A oder an einer Delta Servoendstufe anschließen möchten !
Technische Daten:

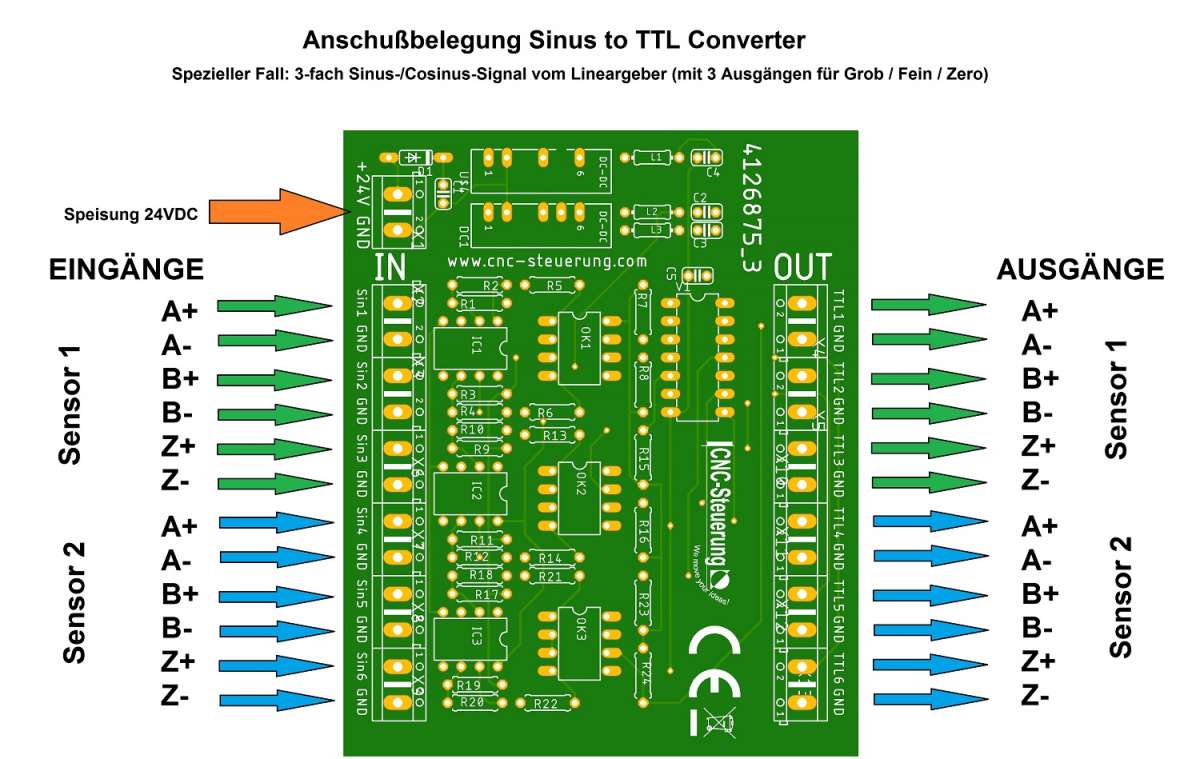

* Sinus zu TTL Converter für 6 Kanäle (Anschluß von 2 Lineargebern mit je 3 Sinus-Signalen)
* Grenzfrequenz für Eingangssignale: 4MHz (nicht bis 4MHz getestet. Spezifikation entspricht der Spezifikation der Operationsverstärker und der Optokoppler)
* Pegel Eingangssignale: 1.8Vss (Spitze zu Spitze).
Andere Eingangspegel zum Beispiel für Heidenhain auf Anfrage möglich
* Dreipunkt-Trennung zwischen Speisung / Eingang / Ausgang
* Speisung 22VDC-25.5VDC (Typisch 24VDC)
* Anschlüsse: über Schraubklemmen
* Bauweise: offen, im Hutschienenhalter, geeignet für den Schaltschrank
* Schutzklasse: IP00 (kein Schutz gegen Spritzwasser & Staub, da offene Bauweise)
* Gewicht: ca. 100g
* Maße ca.: B = 92mm x T = 82mm x H = 41mm
Wandelt sinusförmige Signale mit Standardpegel 1Vss in Inkremental-Rechtecksignale.
Andere Werte können wir Ihnen gerne anpassen.
• Einbindung von SinCos Signale als Rechtecksignale in SPS
Der Signalkonverter wandelt, Eingangssignale von Sinus-Cosinus Drehgeber und vergleichbaren Messsystemen in inkrementale Impulssignale.
Im Schaltschrank wird das Modul schnell und bequem auf eine handelsübliche 35 mm Hutschiene montiert.
Lieferumfang:
Platine im Hutschienengehäuse
Die Baugruppe hat insgesamt 2 Module um 2 Achsen von Sinus in TTL umzuwandeln. Wer 3 Achsen umwandeln muss benötigt 2 Baugruppen.
