Wert: 1 VSS; 0,6 bis 1,2 VssAdapter mit Sinus zu TTL Converter für 3 MaßstäbeSprechen Sie vor der Bestellung mit unserem Support
Wert: 1 VSS; 20 µm Adapter mit Sinus zu TTL Converter für 1 Maßstab Sprechen Sie vor der Bestellung mit unserem Support
Anschlussplatine für einen LS 904 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab.Sie benötigen pro Maßstab eine Anschlussplatine.Lieferumfang : 1 x Adapterplatine in Tragschienengehäuse1 x Netzwerkkabel 1 Meter Länge

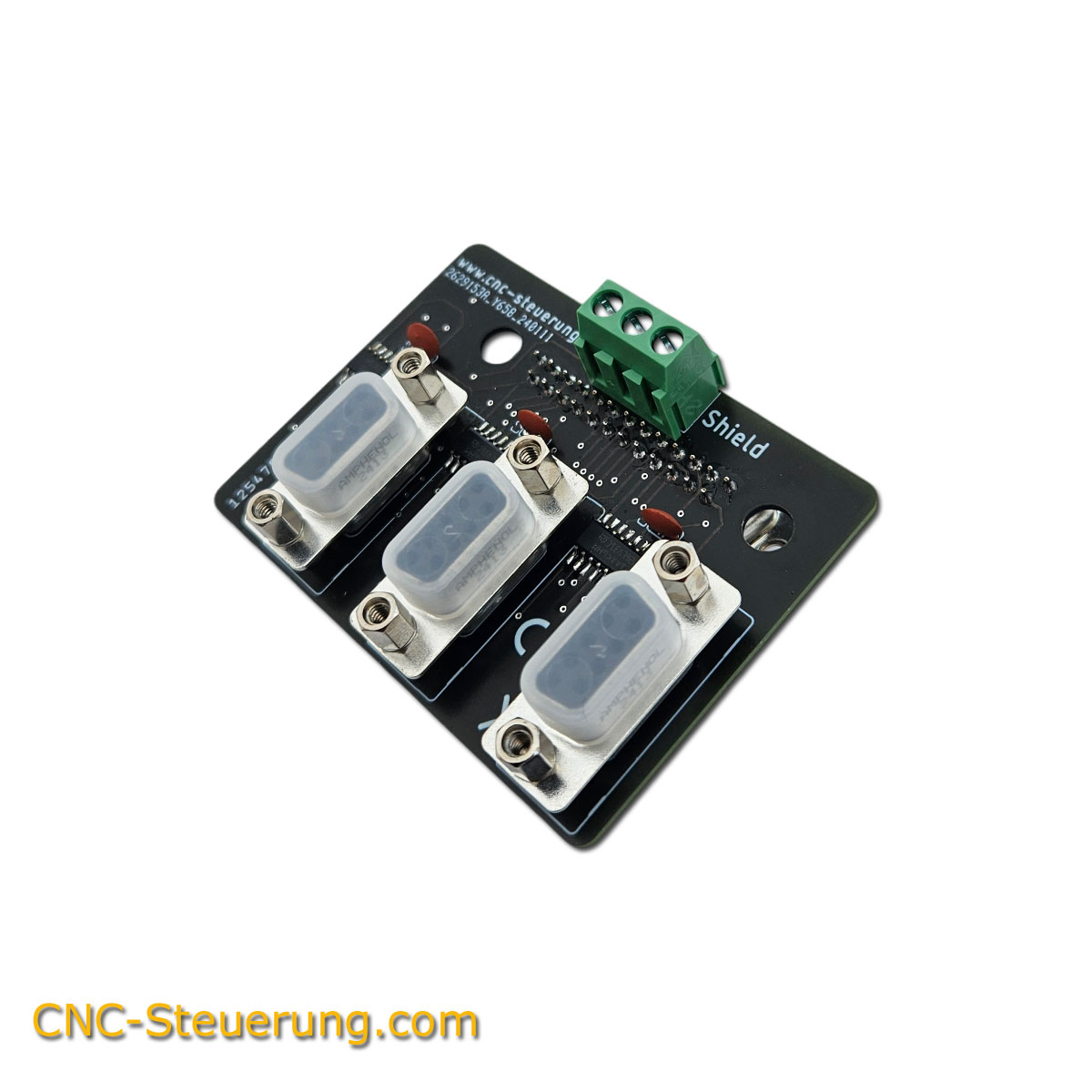

Wir bieten passende Adapter für TTL-Glasmaßstäbe die A/ - B/ und Z/ Signale fehlen an.Diese können direkt auf die beiden DSUB 25 poligen Buchsen aufgesteckt werden.Die 9 poligen Buchsen haben folgende PIN-Belegung:1 = frei2= 0V3 = frei4 = Schirm5 = frei6 = A7 = +5V8 = B9 = ZSollten Sie diese PIN-Belegung haben, können Sie die Adapter auch für Ihre Maschine verwenden.Bei dieser Platine haben wir einen Konverter mit verbaut der dann die A/-B/ und Z/ erzeugt.Lieferumfang:1 x Platine für Achse für Achse X-Y-Z4 x Schrauben1 x Innensechskantschlüssel
Wir bieten passende Adapter für SINO Glasmaßstäbe passend für die CSMIO IP-A an.Somit können Glasmaßstäbe mit EIA-422 A Signalen an der CSMIO IP-A angeschlossen werden Lieferumfang: 1 x Platine für Achse für Achse X-Y-Z 4 x Schrauben 1 x Innensechskantschlüssel
Anschlussplatine für einen SINO Glasmaßstab der KA Serie an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe müssen Sie 3 Platinen bestellt werden. Lieferumfang: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge
Anschlussplatine für einen LS 403 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Anschlussplatine für einen LS 486 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Anschlussplatine für einen LS 803 - LS 804 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge
Anschlussplatine für einen LS 904 Glasmaßstab an unsere STAGE ONE oder für das CNC Connect System V2.0 Lieferung incl. Pachtkabel passend für einen Glasmaßstab. Sie benötigen pro Maßstab eine Anschlussplatine. Beispiel: Ihre Maschine hat 3 Maßstäbe liefern wir Ihnen ein Tragschienengehäuse mit 3 Platinen. Wer eine 4 Achsen Maschine hat benötigt dann 1 x Modul 3 Glasmaßstäbe und 1 x Modul 1 Glasmaßstab Lieferumfang je nach Auswahl: Modul 1 Glasmaßstab: 1 x Adapterplatine in Tragschienengehäuse 1 x Netzwerkkabel 1 Meter Länge Modul 2 Glasmaßstäbe: 2 x Adapterplatine in Tragschienengehäuse 2 x Netzwerkkabel 1 Meter Länge Modul 3 Glasmaßstäbe: 3 x Adapterplatine in Tragschienengehäuse 3 x Netzwerkkabel 1 Meter Länge

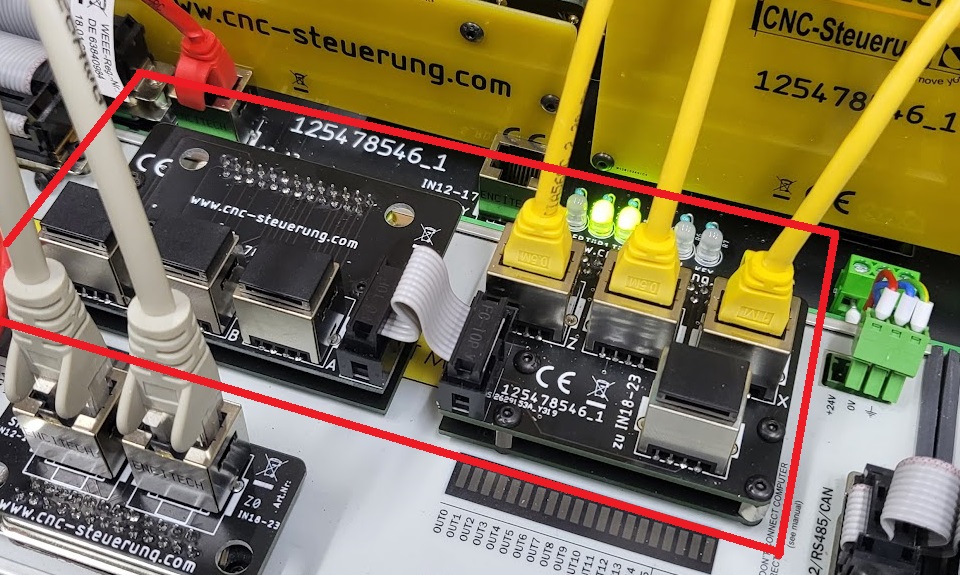

Da die Encodersignale der Motoren auf die Stecker der IP-A direkt aufgesteckt werden, benötigen Sie 2 Platinen (1. X-Y-Z und 1. A-B-C) Beide Platinen werden mit einem Flachbandkabel verbunden. Die Stromversorgung und Übergabe der Signale erfolgt an die Digital In 12-17 und 18-23 Platine Lieferumfang; - Platine Encoder Channel 0-2- Platine Encoder Channel 3-5- Platine Digital IN 12-23 - 2 x Patchkabel 25 cm - 6 x Befestigungsschrauben - 1 x Sechskantschlüssel
Alle die einen Glasmaßstab mit Sinussignalen an eine IP-A oder an einer Delta Servoendstufe anschließen möchten ! Technische Daten: * Sinus zu TTL Converter für 6 Kanäle (Anschluß von 2 Lineargebern mit je 3 Sinus-Signalen) * Grenzfrequenz für Eingangssignale: 4MHz (nicht bis 4MHz getestet. Spezifikation entspricht der Spezifikation der Operationsverstärker und der Optokoppler) * Pegel Eingangssignale: 1.8Vss (Spitze zu Spitze). Andere Eingangspegel zum Beispiel für Heidenhain auf Anfrage möglich * Dreipunkt-Trennung zwischen Speisung / Eingang / Ausgang * Speisung 22VDC-25.5VDC (Typisch 24VDC) * Anschlüsse: über Schraubklemmen * Bauweise: offen, im Hutschienenhalter, geeignet für den Schaltschrank * Schutzklasse: IP00 (kein Schutz gegen Spritzwasser & Staub, da offene Bauweise) * Gewicht: ca. 100g * Maße ca.: B = 92mm x T = 82mm x H = 41mm Wandelt sinusförmige Signale mit Standardpegel 1Vss in Inkremental-Rechtecksignale. Andere Werte können wir Ihnen gerne anpassen. • Einbindung von SinCos Signale als Rechtecksignale in SPS Der Signalkonverter wandelt, Eingangssignale von Sinus-Cosinus Drehgeber und vergleichbaren Messsystemen in inkrementale Impulssignale. Im Schaltschrank wird das Modul schnell und bequem auf eine handelsübliche 35 mm Hutschiene montiert. Lieferumfang: Platine im Hutschienengehäuse Die Baugruppe hat insgesamt 2 Module um 2 Achsen von Sinus in TTL umzuwandeln. Wer 3 Achsen umwandeln muss benötigt 2 Baugruppen.
