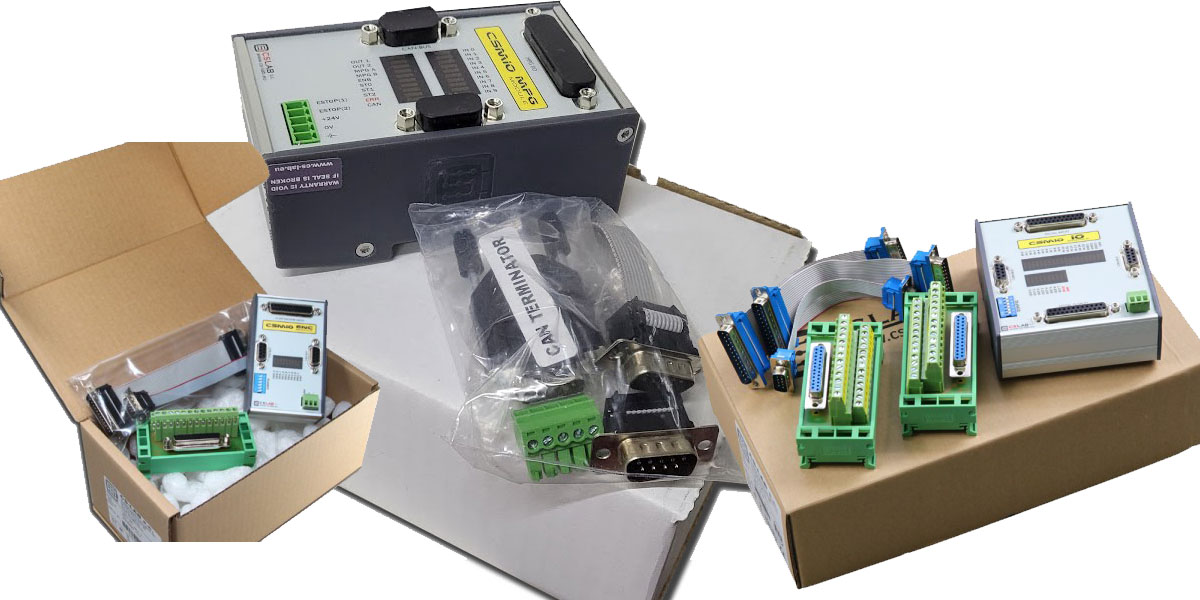

Erweiterungsmodule
Erweitern Sie Ihre CNC-Steuerung – mehr Funktionen, mehr Kontrolle, mehr Möglichkeiten
Passen Sie Ihre CNC-Steuerung exakt an Ihre Anforderungen an. Mit den hochwertigen Erweiterungsmodulen von CNC-Steuerung.com steigern Sie die Leistungsfähigkeit Ihrer Maschine und schaffen die Grundlage für noch effizientere und präzisere Arbeitsabläufe. Die Module wurden speziell für die IP-S-, IP-A- und IP-M-Steuerungen entwickelt und lassen sich einfach in bestehende Systeme integrieren.
Mehr Ein- und Ausgänge mit dem IO-Modul
Wenn Ihre Anwendung zusätzliche Sensoren, Schalter oder Aktoren erfordert, bietet das IO-Modul die ideale Lösung. Zusätzliche digitale Ein- und Ausgänge ermöglichen eine flexible Erweiterung Ihrer Maschinensteuerung und eröffnen neue Möglichkeiten für Automatisierung und Prozessüberwachung.
Präzise Maschinenbedienung mit dem MPG-Handradmodul
Für maximale Kontrolle bei Einricht-, Mess- und Positionierarbeiten sorgt das MPG-Handradmodul. Durch die manuelle Achsbewegung können Werkstücke und Werkzeuge präzise ausgerichtet werden – schnell, komfortabel und mit höchster Genauigkeit.
Gewindeschneiden und Encoder-Anbindung mit dem ENC-Modul
Das ENC-Modul ermöglicht die Anbindung eines Spindel-Encoders und erweitert Ihre CNC-Steuerung um wichtige Funktionen wie synchronisierte Bewegungsabläufe und Gewindeschneidoperationen. Ideal für Anwender, die höchste Präzision und professionelle Bearbeitungsfunktionen benötigen.
Modular. Flexibel. Zukunftssicher.
Ob zusätzliche I/Os, komfortable Maschinenbedienung oder erweiterte Bearbeitungsfunktionen – mit den Erweiterungsmodulen gestalten Sie Ihre CNC-Steuerung genau so, wie Ihre Anwendung es verlangt. Investieren Sie in eine flexible Lösung, die mit Ihren Anforderungen wächst und Ihre Maschine für zukünftige Aufgaben optimal vorbereitet.
Encoder Modul für IP-S und IP-A
Erweitern Sie Ihre CNC-Steuerung um professionelle Encoder-Funktionalität. Das Encoder-Modul für die IP-S- und IP-A-Controller wurde speziell für Dreh- und Fräsmaschinen entwickelt und ermöglicht den Anschluss von bis zu drei 5-Volt-TTL-Encodern. Damit schaffen Sie die Grundlage für präzises Gewindeschneiden, exakte Drehzahlerfassung und erweiterte Maschinenfunktionen. Dank der flexiblen Parametrierung kann die Encoder-Auflösung individuell eingestellt werden. Das Modul verarbeitet Encoder-Signale zuverlässig und sorgt für eine präzise Synchronisation zwischen Spindel und Achsen – eine entscheidende Voraussetzung für hochwertige Gewinde und reproduzierbare Bearbeitungsergebnisse.Highlights auf einen Blick:Erweiterung für CSMIO IP-S und IP-A Steuerungen Anschluss von bis zu 3 TTL-Encodern (5 Volt) Ideal für Gewindeschneiden und Drehzahlauslesung Individuell einstellbare Encoder-AuflösungEinfache Integration über das Steuerungs-Plugin Robuste Ausführung für den industriellen Einsatz Inklusive Verbindungskabel und Abschlusswiderstand.Für den Einsatz an einer Drehmaschine genügt bereits ein Encoder-Eingang. Die weiteren Eingänge können für zusätzliche Anwendungen oder Sonderfunktionen genutzt werden. Das Modul ist ausschließlich mit den IP-S- und IP-A-Steuerungen kompatibel und lässt sich schnell in bestehende CNC-Systeme integrieren.Steigern Sie die Leistungsfähigkeit Ihrer CNC-Maschine und profitieren Sie von präziser Drehzahlerfassung, sauber geschnittenen Gewinden und einer zuverlässigen Encoder-Anbindung – mit dem Encoder-Modul für IP-S und IP-A.Wichtiger Hinweis: Das ENC Modul benötigt ein vollwertiges TTL Signal mit A-A/, B -B/ und I-I/. Sollten Sie einen anderen Encoder verwenden, benötigen Sie unseren ENC Adapter( siehe ZubehörLieferumfang- IP ENC Erweiterungsboard- Verbindungskabel- Abschluss Widerstand

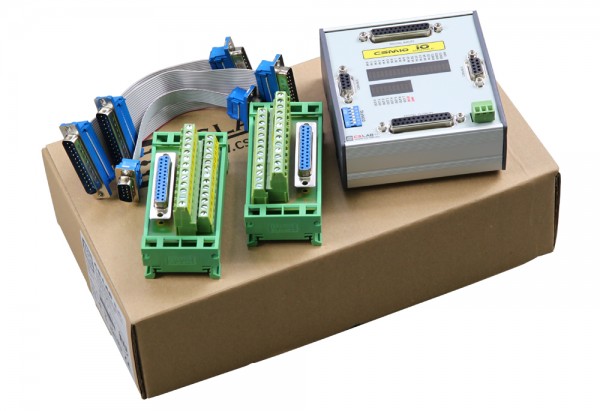

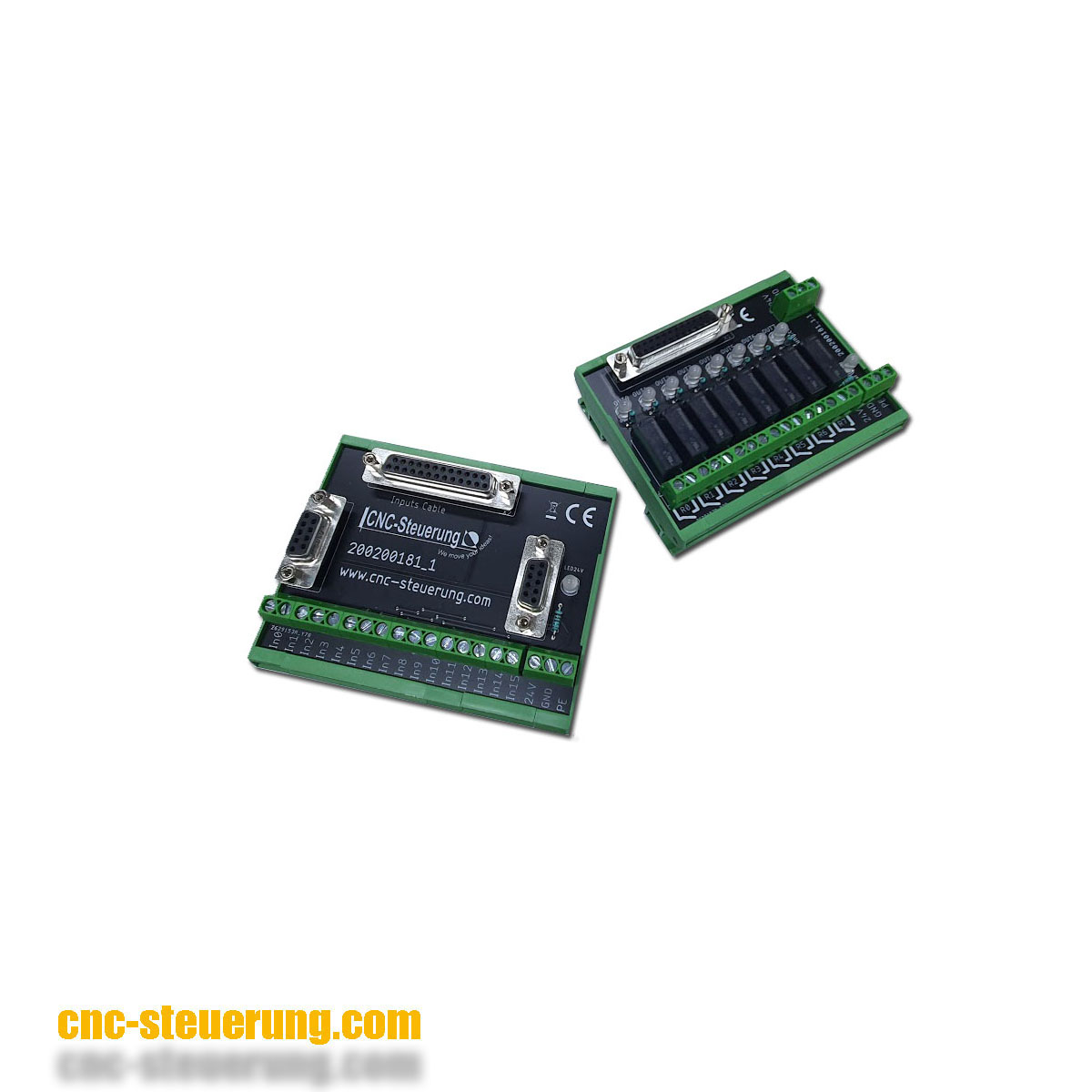

Erweiterungsmodul IN / Out Blocks
IN/OUT Anschlussboard mit 8 Relais für das CNC I/O-Modul Mit dem IN/OUT Anschlussboard wird die Verdrahtung des CNC I/O-Erweiterungsmoduls übersichtlicher und einfacher. Die Ein- und Ausgangssignale werden sauber auf separate Anschlussplatinen geführt und können direkt im Schaltschrank verdrahtet werden. Das System eignet sich besonders für CNC-Retrofit, Maschinenmodernisierung und Schaltschrankbau. Die digitalen Ausgänge stehen über 8 Relais zur Verfügung. Für die digitalen Eingänge ist eine übersichtlich beschriftete Anschlussplatine mit zusätzlichem Options-Port vorhanden. Einfachere Verdrahtung der CNC-Steuerung Anstatt die Signale des I/O-Moduls einzeln auf zusätzliche Klemmen und Relais zu verdrahten, stellt das IN/OUT Board die benötigten Anschlüsse übersichtlich zur Verfügung. Dadurch lässt sich der Schaltschrank strukturierter aufbauen und die spätere Fehlersuche oder Wartung vereinfachen. Vorteile des IN/OUT Boards 8 Relais für die digitalen Ausgänge Separate Anschlussplatine für digitale Eingänge Übersichtliche Beschriftung der Anschlüsse Options-Port für die Eingangssignale Geeignet für das CNC I/O-Erweiterungsmodul Sauberer und übersichtlicher Schaltschrankaufbau Weniger zusätzliche Verdrahtung erforderlich Ideal für CNC-Retrofit und Maschinenmodernisierung Platinen im Tragschienengehäuse Lieferumfang 1 × Anschlussplatine für digitale Eingänge mit Options-Port 1 × Anschlussplatine für digitale Ausgänge mit 8 Relais Platinen im Tragschienengehäuse Wichtig: Das eigentliche I/O-Erweiterungsmodul ist nicht Bestandteil des Lieferumfangs und wird zusätzlich benötigt. IN/OUT Anschlussboard bestellen und die Verdrahtung Ihrer CNC-Steuerung übersichtlich und servicefreundlich aufbauen.

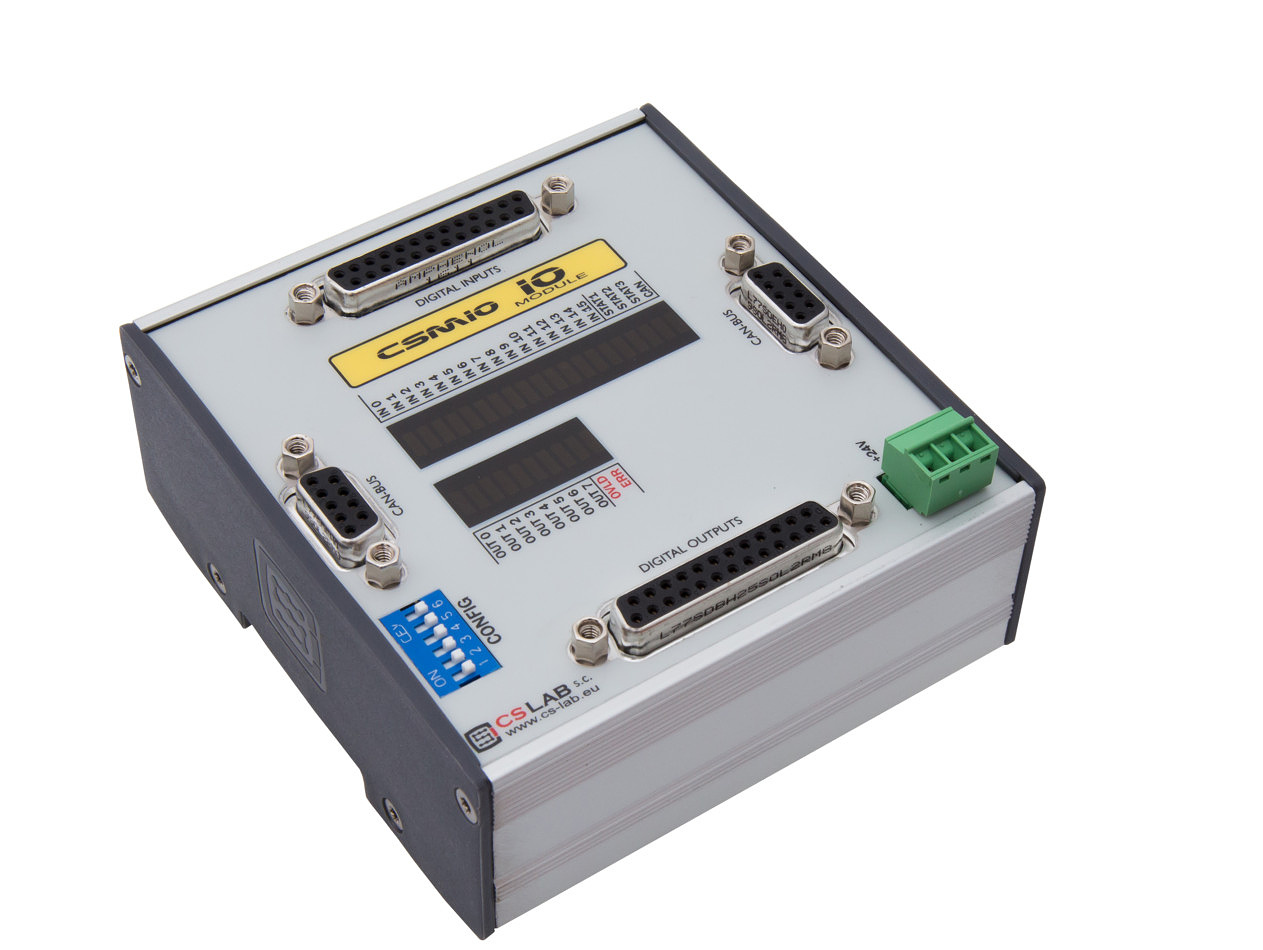

IP-S / A Erweiterungs Modul
CNC I/O-Erweiterungsmodul für CSMIO/IP-S und IP-A Mit dem IP-S/A I/O-Erweiterungsmodul erweitern Sie Ihre CNC-Steuerung um zusätzliche digitale Ein- und Ausgänge. Das Modul stellt 16 digitale Eingänge und 8 digitale Ausgänge zur Verfügung und eignet sich ideal für zusätzliche Sensoren, Schalter, Signalleuchten, Relais und weitere Maschinenfunktionen. Das Erweiterungsmodul ist für die Motion Controller CSMIO/IP-S und CSMIO/IP-A vorgesehen und lässt sich einfach in bestehende CNC-Steuerungen und Retrofit-Projekte integrieren. Die automatische Modulerkennung erleichtert die Inbetriebnahme, während die Moduladresse über DIP-Schalter eingestellt wird. 16 Eingänge und 8 Ausgänge für die CNC-Steuerung Alle Ein- und Ausgänge arbeiten mit industrietauglicher 24-Volt-Signaltechnik und sind optisch isoliert. Damit können zusätzliche Maschinenfunktionen übersichtlich in die CNC-Steuerung eingebunden werden. Vorteile des IP-S/A I/O-Erweiterungsmoduls 16 zusätzliche digitale Eingänge 8 zusätzliche digitale Ausgänge Kompatibel mit CSMIO/IP-S und CSMIO/IP-A Ideal für CNC-Retrofit und Maschinenmodernisierung Automatische Erkennung des Erweiterungsmoduls Einfache Adressierung über DIP-Schalter 24-Volt-Signaltechnik Optisch isolierte Ein- und Ausgänge Mehrere Module für umfangreichere CNC-Projekte einsetzbar Optionales IN/OUT Board mit Relais Mit dem optional erhältlichen IN/OUT Board stehen zusätzlich acht Relais direkt auf der Platine zur Verfügung. Bei Verwendung dieses Boards sind die digitalen Eingänge ausschließlich für PNP-Signale geeignet. Typische Anwendungen Das I/O-Erweiterungsmodul eignet sich beispielsweise für zusätzliche Endschalter, Sensoren, Statussignale, Signalleuchten und die Ansteuerung weiterer Maschinenfunktionen. Besonders bei umfangreicheren CNC-Retrofit-Projekten lassen sich damit zusätzliche Ein- und Ausgänge unkompliziert ergänzen. IP-S/A I/O-Erweiterungsmodul bestellen und die vorhandene CNC-Steuerung flexibel um zusätzliche Ein- und Ausgänge erweitern. Sicherheitshinweis: Das I/O-Modul ist nicht für zeitkritische oder sicherheitsrelevante Signale wie Not-Aus oder 3D-Taster vorgesehen.
IP-S/A/M Handrad Modul Erweiterung
Volle Kontrolle direkt an der MaschineErweitern Sie Ihre IP-S-, IP-A- oder IP-M-Steuerung um den Anschluss eines elektronischen Handrads. Das MPG-Erweiterungsmodul ermöglicht Ihnen eine komfortable und präzise manuelle Bedienung Ihrer CNC-Maschine – ideal zum Einrichten, Antasten und Positionieren der Achsen.Auf Wunsch kann das Handrad über einen externen Schraubklemmenblock flexibel an einer anderen Stelle angeschlossen werden. So lässt sich die Bedienung optimal an Ihre Maschine und Ihren Arbeitsplatz anpassen.Ihre Vorteile:Passend für IP-S-, IP-A- und IP-M-SteuerungenAnschlussmöglichkeit für ein elektronisches HandradMehr Komfort beim Einrichten und PositionierenFlexible Platzierung durch optionalen SchraubklemmenblockSchnelle Integration mit mitgeliefertem VerbindungskabelLieferumfang:IP-MPG-ErweiterungsboardVerbindungskabelAbschlusswiderstandRüsten Sie Ihre CNC-Steuerung jetzt auf und bedienen Sie Ihre Maschine noch komfortabler und präziser!Jetzt MPG-Erweiterungsmodul bestellen.
