Erweiterungsplatine MPG Modul
Produktinformationen "Erweiterungsplatine MPG Modul"

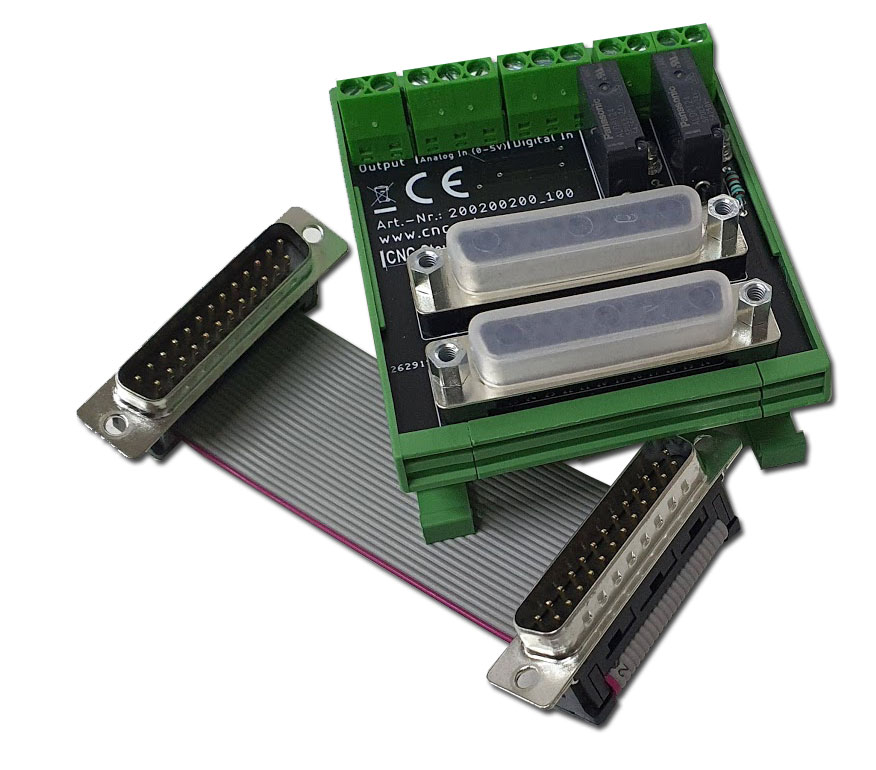

Aufsteckplatine
für das MPG-Modul. Wofür kann dieses verwendet werden?
Wer kennt das nicht? Eine IP-M Steuerung im Einsatz und zu wenige Eingänge?
Nehmen Sie unsere Aufsteckplatine für das MPG-Modul. Hier erhalten Sie bis zu 3
freie digitale Eingänge (je nach verwendetem Handrad) sowie 2 digitale Relais
zusätzlich.

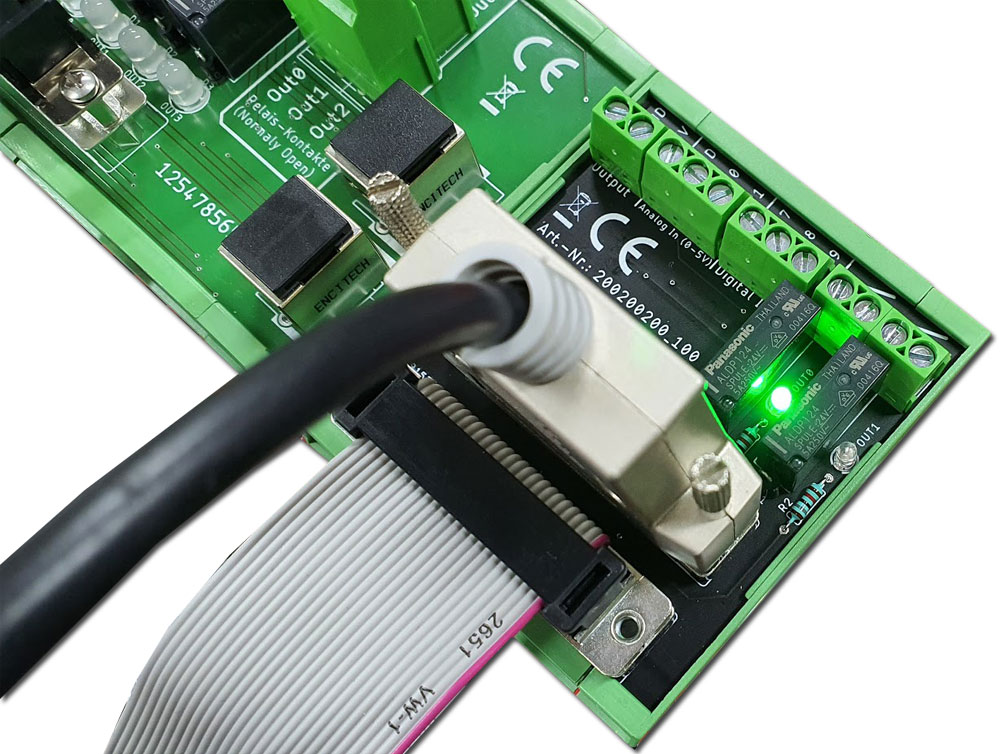

An der Platine
können Sie zudem noch 2 Potentiometer Anschlüssen was dann dem Eigenbau einer
Bedientafel entgegen kommt.
Beispiel:
Sie möchten an Ihrem Bedienpult ein kabelgebundenes Handrad anschließen aber am
Bedienpult eine Statusleuchte montieren und 2 Potis für Vorschub und Drehzahl
anbringen.
Dann ist diese Platine genau richtig. Außerdem kann diese Platine eine IP-M um
bis zu 3 digitalen Eingänge erweitern, was für einen Werkzeugwechsler eventuell
wichtig werden kann.
Die Anzahl der zusätzlichen Eingänge In7- In8 und In9 hängen vom verwendeten
Handrad ab.
Wer ein 4 Achsen Handrad verwendet bekommt 3 weitere Eingänge zusätzlich
Wer ein 6 Achsen Handrad einsetzt erhält einen freien Eingang.
Lieferumfang:
- Erweiterungsplatine im Hutschienengehäuse
- Flachbandkabel
CNC Steuerung
Herstellerangaben:
CNC-Steuerung
[Bitte vollständige Firmenadresse ergänzen]
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
