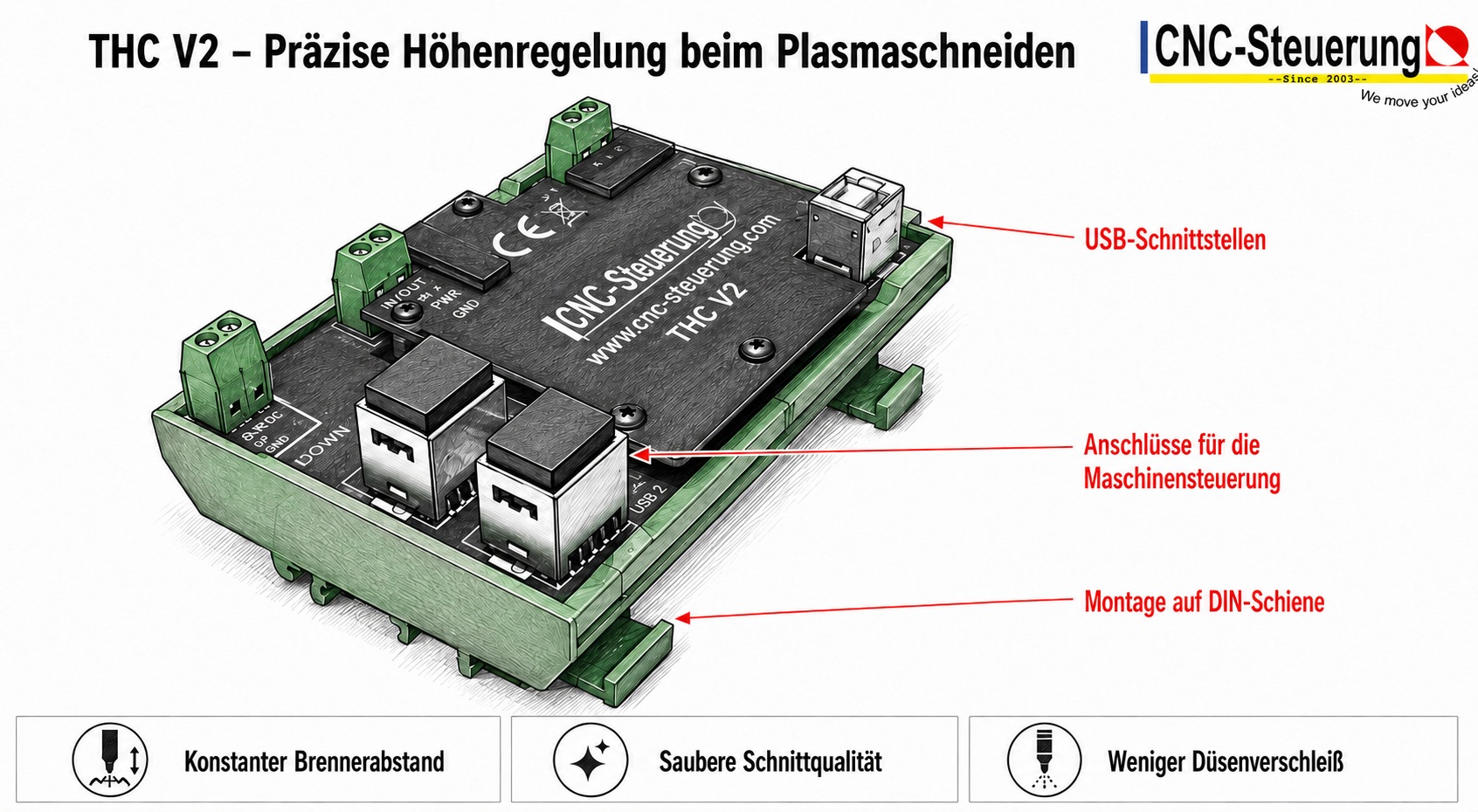

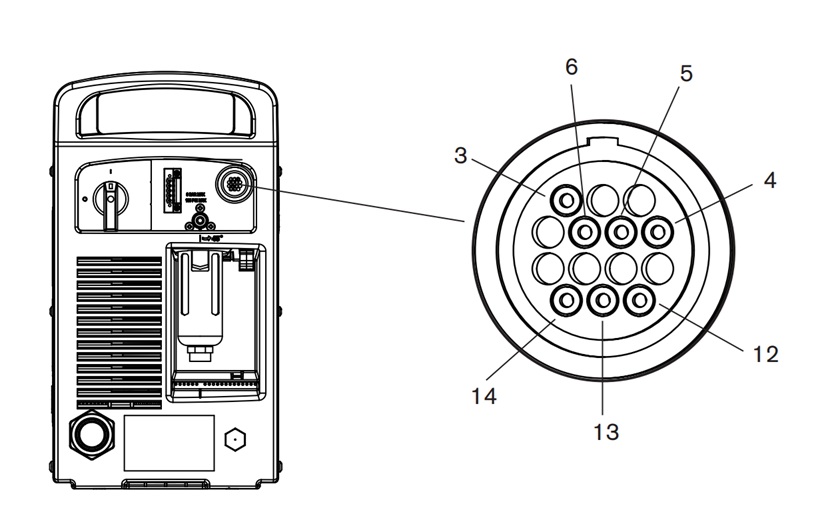

Unser neues Plasmamodul baut auf den Erfahrungen aus dem Modul im Kunststoffgehäuse auf. Das neue Modell ist flexibleren im Aufbau und Montage. Durch die Bauform wird aber unserem 35mm Tragschienensystem geliefert, was eine unzählige Ausbaumöglichkeit bietet. Wer das CNC Connect System bereits hat, kann dieses System einfach neben dem BIG IO Board anschließen. Dazu nehmen Sie das rechte Endstück vom BIG IO Board heraus und stecken dieses einfach an. Die Verbindung erfolgt wahlweise durch Kabel oder durch das mitgelieferte Patchkabel je nach verwendeten Anschlussmodul. Unser THC-Modul ist für alle Hardwarevarianten geeignet, die ein analogen Eingang 0-10 Volt haben. Lieferumfang: - USB Kabel für die individuelle Programmierung - Trennverstärker im Tragschienengehäuse - Software zum Einstellen hier im Download Wichtiger Hinweis: Bei preiswertigen oder besser gesagt billig Anbieter, haben die Plasmageräte, wenn eine HF-Zündung vorhanden ist, keine Spannungstrennung. Das bedeutet die HF-Zündung arbeitet mit 12000 Volt und übersteigt somit deutlich die von uns angebende max. Spannung von 300 Volt !  Bei Anwender, die mit HF-Zündung ist diese THC nicht geeignet.

Unser Set besteht aus zwei Bauteilen: - Step/Dir Board mit seinen Relais incl. THC-Modul für die Höhenregelung - Digital In Platine Wir möchten Ihnen eine Alternative Anschlussmöglichkeit für die IP-M auf der Step / Dir / Output mit THC-Modul bieten. Die häufigsten Fehler werden gemacht durch falsches Anklemmen am Step/Dir Signal und dem THC-Modul. Hier können die Klemmen schnell vertauscht werden. Mit unserer Baugruppe ist ein falscher Anschluss fast ausgeschlossen da wir die Klemmen nicht mit 1-25 nummerieren, sondern die Klemmen sauber beschriften. Zudem verfügt die Baugruppe bereits über 4 Relais für Kühlmittelpumpe oder anders. Zusätzlich verfügt die Baugruppe über 2 Wechsel Kontakte zum Anschluss eines Frequenzumrichters. Hier kann ohne ein zusätzliches Relais ein FU angesteuert werden. Somit haben Sie alles OnBoard, um Ihre Maschine ordentlich zu verdrahten. Lieferung im Hutschienengehäuse Neu mit Anschlüssen für die MMS Schmierplatine. (2 x RJ45 Buchsen)  Flachbänder und Schrauben werden von der IP-M übernommen. Abmessung des Step / Dir Boards:  Breite: 180 mm Tiefe: 80 mm Höhe: 65 mm Platine für die digitalen Eingängen passt genau in der "Original" Halterung Lieferumfang: 1 x Step/Dir Platine mit eingebauten THC-Modul und Abdeckung für den Hochspannungsteil  1 x digital In Platine Wichtig wir empfehlen für die Versorgungsspannung ein eigenes Netzteil zu verwenden Für alle die eine Plasmaanlage mit einer IP-M und unserem THC-Modul aufbauen möchten. Die Verdrahtung ist auf ein Minimum reduziert, was wieder mögliche Fehler reduziert. Der Analoge Eingang 0 wird für das Analoge Signal des THC-Modules verwendet.

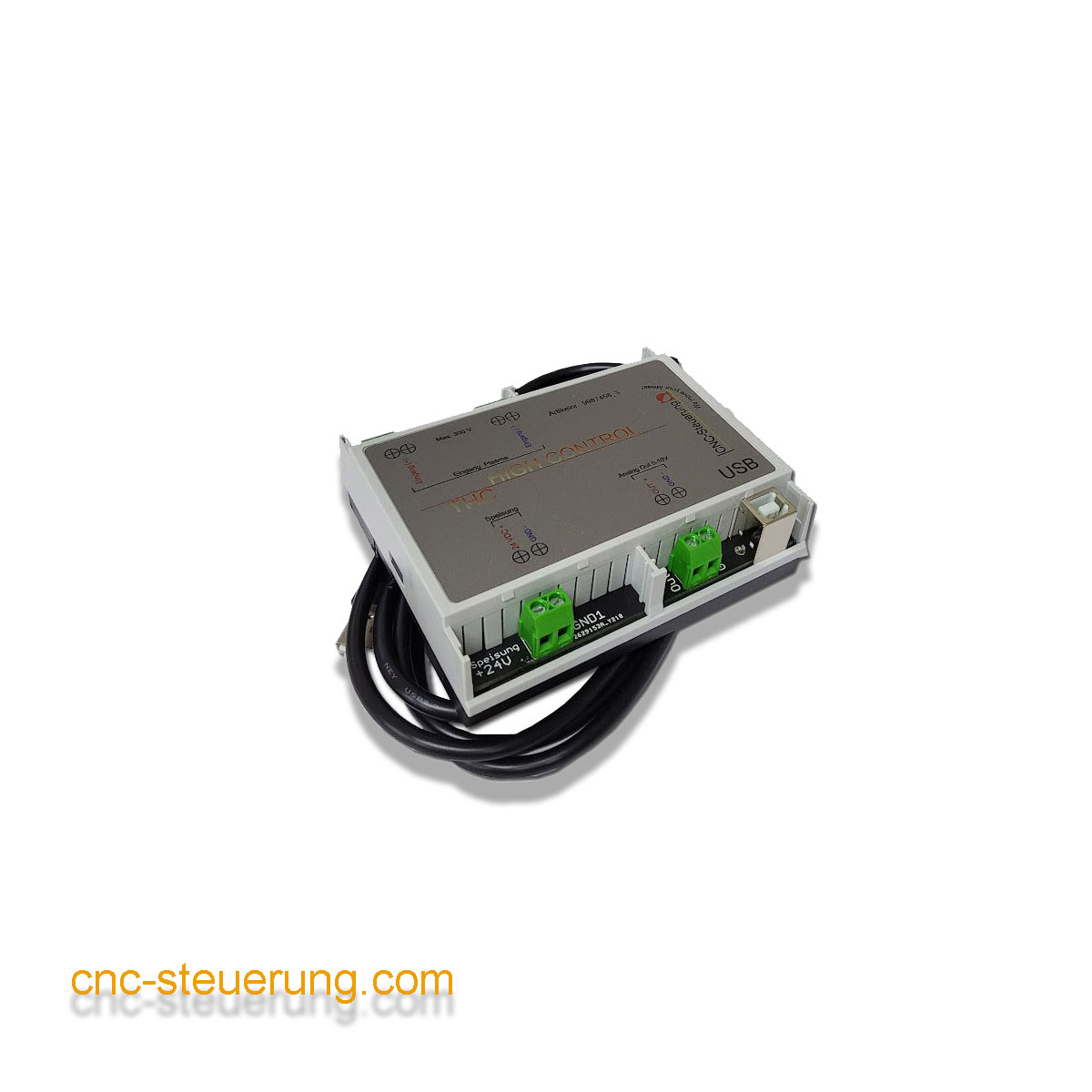

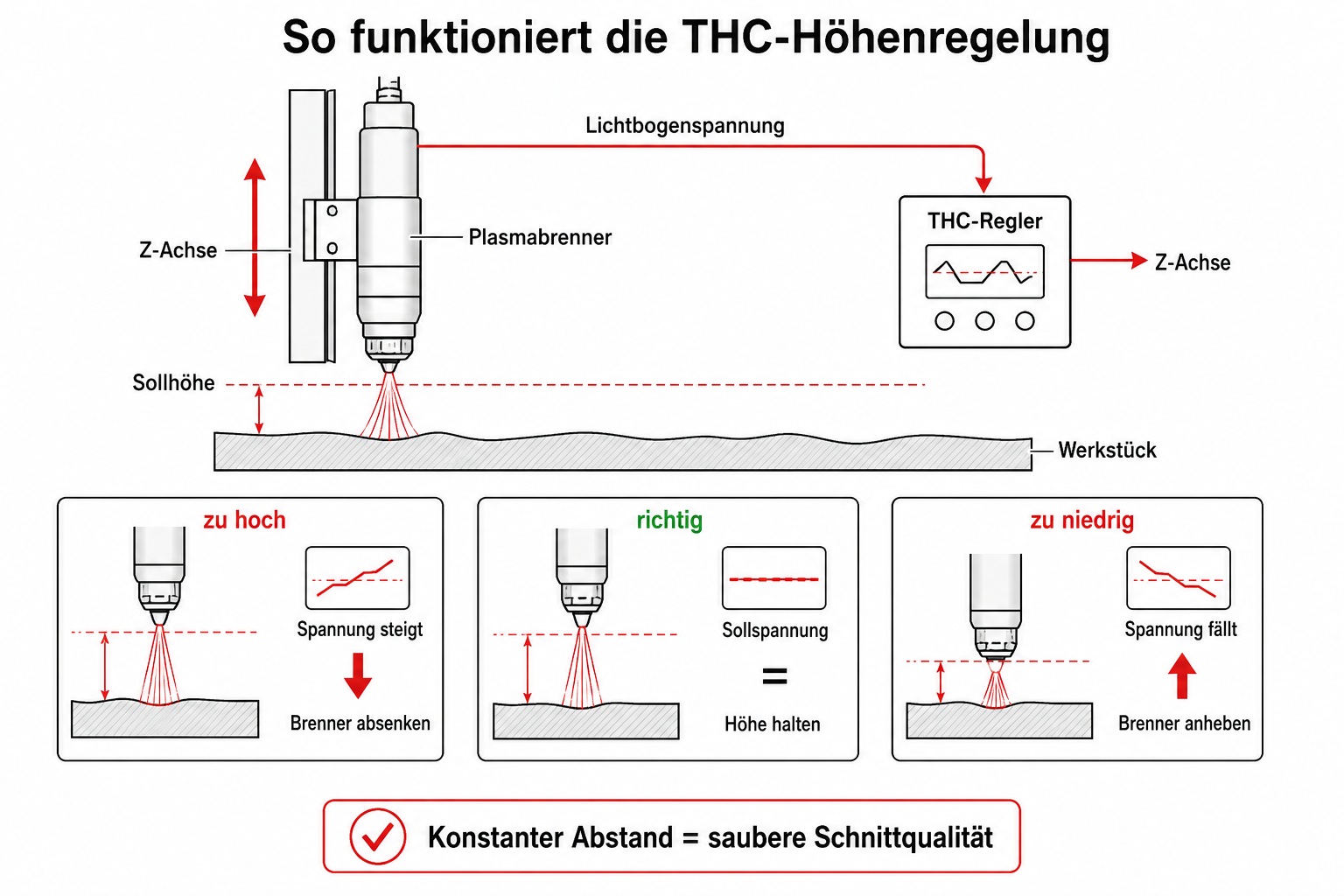

Unsere Vereinfachte Version des THC-Moduls ist besonders für die SIM-Software ausgelegt. Da die Sim-Software auch das Plasma OK Signal über den analogen Wert auswerten kann und die Anti Dive Funktion in der Software implementiert wurde können auf digitale Ein und Ausgänge verzichtet werden. Das reduziert die Kosten der Bauteile extrem was wir gerne mit dieser Baugruppe an den Kunden weiter geben möchten. Die THC Höhenregelung Light mit USB-Schnittstelle wurde für eine zuverlässige und präzise Höhenregelung bei CNC-Plasmaschneidanlagen entwickelt. Sie misst kontinuierlich die Lichtbogenspannung des Plasmabrenners und stellt der CNC-Steuerung ein analoges 0–10-Volt-Signal zur Verfügung. Dadurch kann die Z-Achse automatisch nachgeregelt werden, um jederzeit den optimalen Abstand zwischen Brenner und Werkstück einzuhalten.Die Parametrierung erfolgt komfortabel über die integrierte USB-Schnittstelle. Das THC Light eignet sich besonders für CNC-Steuerungen mit Analog-Eingang sowie für die CNC-Steuerung SIM und ist die ideale Lösung für Neuinstallationen oder die Nachrüstung bestehender Plasmaanlagen.Vorteile der THC Höhenregelung Light- Präzise automatische Brennerhöhenregelung- USB-Schnittstelle zur einfachen Konfiguration- Analoger Ausgang 0–10 V für viele CNC-Steuerungen- Kompaktes Hutschienengehäuse Schnelle und einfache Inbetriebnahme- Ideal für SIM-CNC-Steuerungen- Geeignet für zahlreiche Plasmaquellen- Hohe Prozesssicherheit und gleichbleibende Schnittqualität So funktioniert die THC Höhenregelung Während des Plasmaschneidens verändert sich die Lichtbogenspannung abhängig vom Abstand zwischen Brenner und Material. Die THC Höhenregelung erfasst diese Spannung und wandelt sie in ein analoges Steuersignal um. Die CNC-Steuerung regelt daraufhin die Z-Achse automatisch nach, sodass der optimale Schneidabstand auch bei Materialverzug oder Unebenheiten erhalten bleibt. Das Ergebnis sind saubere Schnittkanten, weniger Verschleiß am Brenner und eine höhere Prozesssicherheit.Technische Merkmale:- USB-Schnittstelle zur Parametrierung- Analoger Ausgang 0–10 V DC- Für CNC-Plasmaschneidanlagen- Kompaktes Gehäuse für die Hutschienenmontage- Einfache Integration in bestehende Steuerungssysteme- Geeignet für die CNC-Steuerung SIMTypische Einsatzbereiche:- CNC-Plasmaschneidanlagen- Maschinenbau- Nachrüstung bestehender Plasmaanlagen Lieferumfang: - USB Kabel für die individuelle Programmierung - Trennverstärker im Tragschienengehäuse Abmessungen: Höhe: 33 mm Breite: 105 mm Tiefe:90 mm
