🔧 Sensoren anschließen – ohne Kabel quer durch den Schaltschrank!
Mit unserer Optionskarte für das IP-S IN/OUT-Board wird die Verdrahtung von Endschaltern, Näherungsschaltern und weiteren Sensoren deutlich einfacher und übersichtlicher.
Die benötigte Spannungsversorgung befindet sich direkt dort, wo auch das Eingangssignal angeschlossen wird.
✓ 8 × 24 V
✓ 8 × GND
✓ 8 × PE
✓ Spannungsversorgung direkt am Eingangssignal
✓ Weniger Leitungen quer durch den Schaltschrank
✓ Schnellere und übersichtlichere Verdrahtung
✓ Ideal für Endschalter und induktive Sensoren
✓ Passend für unser IP-S IN/OUT-Board
✓ Auch für das CNC Connect System V2.0 geeignet
⚡ 24 V genau dort, wo sie gebraucht werden.
Bei vielen Sensoren müssen Versorgung und Signal an unterschiedlichen Stellen im Schaltschrank angeschlossen werden. Das bedeutet zusätzliche Leitungen, mehr Verdrahtungsaufwand und einen unübersichtlicheren Aufbau.
Mit unserer Optionskarte liegen 24 V, GND und PE unmittelbar neben den Eingangssignalen.
Sensor anschließen. Spannung abgreifen. Signal auflegen. Fertig.
Ideal für CNC-Steuerungen, Retrofit-Projekte und einen professionellen Schaltschrankaufbau.
#CNC #CNCSteuerung #CNCRetrofit #Schaltschrank #Sensorik #Automatisierung #Maschinenbau #Steuerungstechnik
🔧 Schluss mit unnötigem Kabelchaos im Schaltschrank!
Mit unserem 26-fach Spannungsverteiler V2.0 wird die Verdrahtung Ihrer CNC-Steuerung übersichtlicher, schneller und sauberer.
⚡ 26 × 24 VDC Anschlüsse
⚡ 26 × GND Anschlüsse
🛑 Not-Aus Ein- und Ausgangsklemmen
🔴🟢 LED-Statusanzeige für Spannung und Not-Aus-Kreis
🔩 Praktisches Hutschienengehäuse
Ideal für den Aufbau neuer CNC-Steuerungen und für Retrofit-Projekte, bei denen eine strukturierte Schaltschrankverdrahtung gefragt ist.
Statt 24-V- und GND-Leitungen umständlich zu verteilen, stehen die benötigten Anschlüsse zentral und übersichtlich zur Verfügung.
CNC-Steuerung.com – durchdachte Lösungen für CNC & Retrofit.
#CNC #CNCSteuerung #Retrofit #Schaltschrank #Automatisierung #Maschinenbau #CNCTechnik #Steuerungstechnik #CNCUmbau

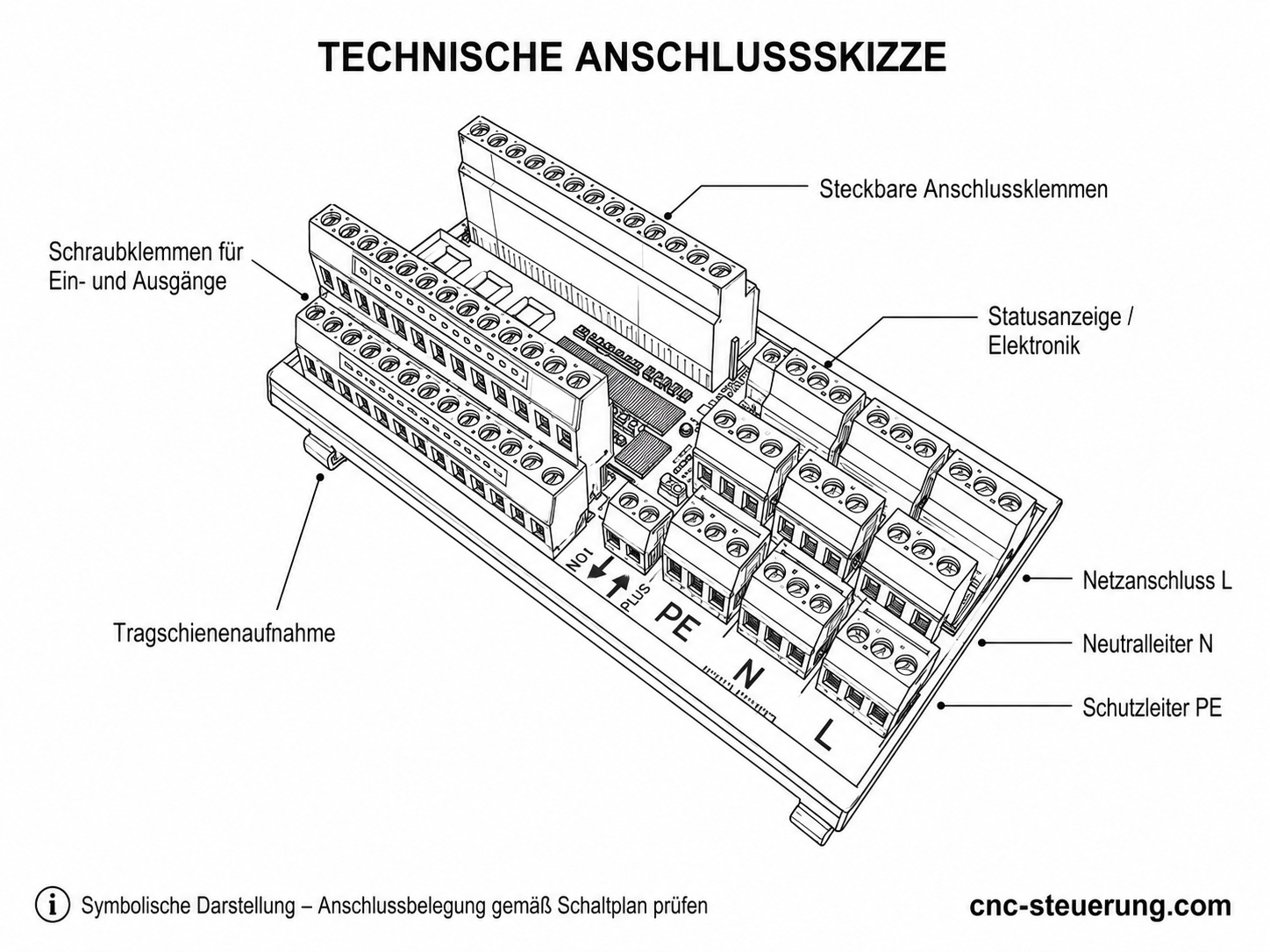

⚡ 24 V & 230 V – sauber verteilt in einem Modul!
Mehr Ordnung im CNC-Schaltschrank und deutlich weniger Verdrahtungsaufwand:
Unser 26-fach Spannungsverteiler V2.0 für 24 V und 230 V bringt die wichtigsten Versorgungsspannungen kompakt an einen zentralen Platz.
✓ 26 Anschlüsse für 24 V DC
✓ 26 Anschlüsse für GND
✓ 12 Anschlüsse für L
✓ 12 Anschlüsse für N
✓ 12 Anschlüsse für PE
✓ Integrierte Not-Aus-Schleife
✓ Rote und grüne LED-Statusanzeigen
✓ Platzsparende Montage auf der Hutschiene
Die integrierten LED Anzeigen ermöglichen eine schnelle Kontrolle der vorhandenen Spannungen – praktisch bei Inbetriebnahme, Wartung und Fehlersuche.
Weniger Reihenklemmen. Weniger Verdrahtungsaufwand. Mehr Übersicht.
Ideal für neue CNC-Steuerungen, Retrofit-Projekte und den professionellen Schaltschrankbau.
⚠️ Arbeiten an 230-V-Anlagen dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte durchgeführt werden.
#CNC #CNCSteuerung #Retrofit #Schaltschrank #Maschinenbau #Automatisierung #Steuerungstechnik #CNCRetrofit

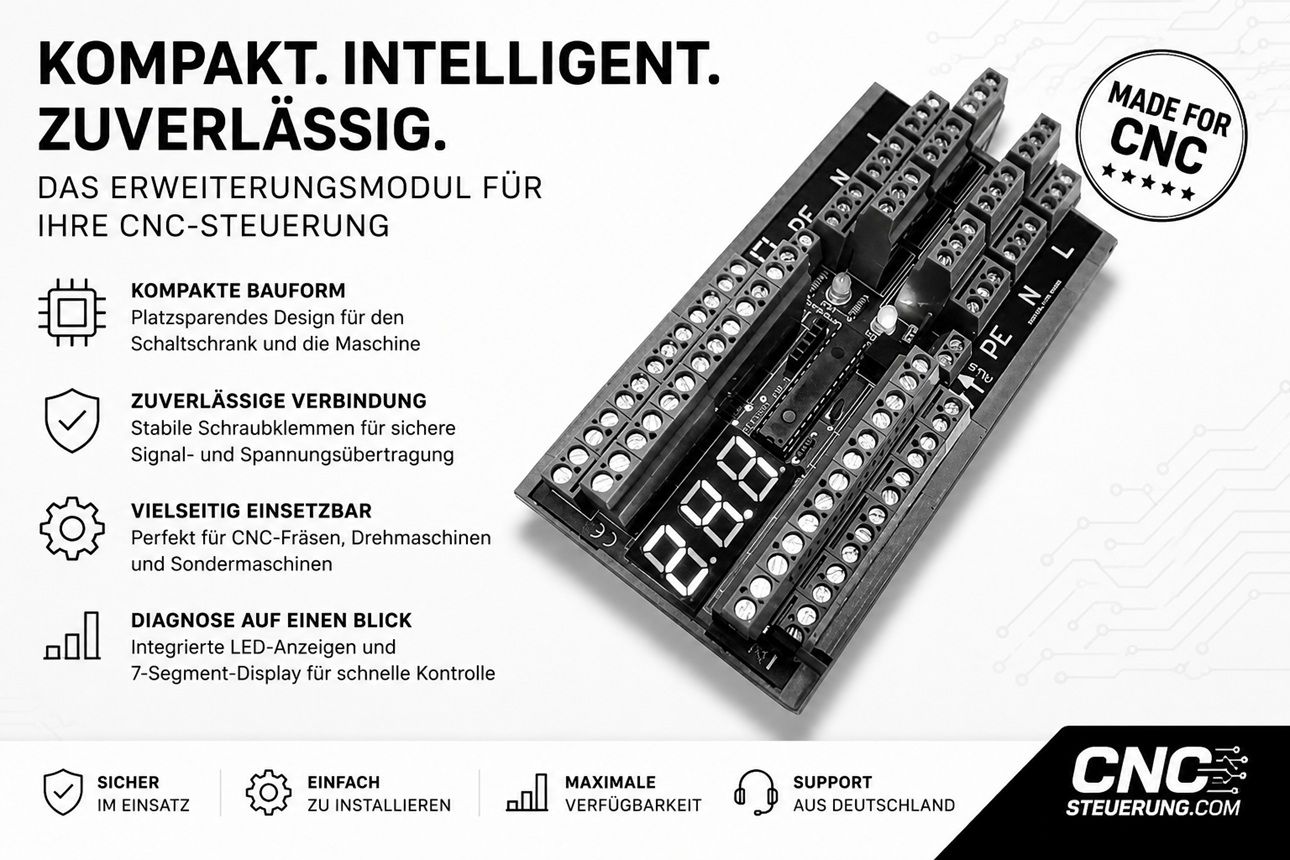

⚡ Spannung verteilen. Temperatur überwachen. Schaltschrank kühlen.
Unser Spannungsverteiler 26-fach V2.0 mit 230 V, LED-Anzeige und integrierter Lüftersteuerung vereint gleich mehrere wichtige Funktionen des CNC-Schaltschranks in einer kompakten Baugruppe.
✓ 26 × +24 VDC und 26 × GND
✓ 12 × L, 12 × N und 12 × PE für 230 VAC
✓ Integrierte Not-Aus-Kette
✓ 3-stellige LED-Anzeige
✓ Anzeige von Spannung oder Temperatur
✓ Integriertes Relais zur Lüftersteuerung
✓ Temperaturbereich von 1 °C bis 99 °C einstellbar
✓ LED-Anzeige für 24 V, Not-Aus und Lüfterrelais
✓ Montage auf 35-mm-Hutschiene
🌡️ Das besondere Extra: die Lüftersteuerung
Steigt die Temperatur im Schaltschrank über den eingestellten Wert, kann über das integrierte Relais die Schaltschranklüftung angesteuert werden.
Damit werden Spannungsverteilung, Überwachung und Lüftersteuerung in einer Baugruppe zusammengefasst.
Weniger einzelne Komponenten. Weniger Verdrahtung. Mehr Übersicht im Schaltschrank.
Ideal für CNC-Steuerungen, Retrofit-Projekte, Maschinenbau und Automatisierungstechnik.
#CNC #CNCSteuerung #CNCRetrofit #Schaltschrank #Maschinenbau #Automatisierung #Steuerungstechnik #Retrofit
⚡ Spannung verteilen und den Schaltschrank direkt Ein/Aus schalten!
Unser Spannungsverteiler 26-fach V2.0 mit 230 V und Schaltfunktion macht den Aufbau einer CNC-Steuerung noch einfacher und übersichtlicher.
Neben der zentralen Verteilung von 24 VDC und 230 V ist bereits eine Schaltfunktion für eine externe Tastereinheit integriert.
✓ 26 × +24 VDC
✓ 26 × GND
✓ 12 × L für 230 V
✓ 12 × N für 230 V
✓ 12 × PE
✓ Integrierte Not-Aus-Schleife
✓ LED-Statusanzeige Rot/Grün
✓ Schaltfunktion für Ein/Aus-Taster
✓ Kompaktes Hutschienengehäuse
🔘 Ein/Aus-Steuerung direkt integriert
Über eine passende Tastereinheit lässt sich der Schaltschrank komfortabel ein- und ausschalten. Damit werden Spannungsverteilung, Not-Aus-Verdrahtung und Schaltfunktion in einer kompakten Baugruppe zusammengefasst.
Weniger Reihenklemmen. Weniger Verdrahtungsaufwand. Mehr Übersicht.
Ideal für CNC-Steuerungen, Retrofit-Projekte, Maschinenbau und neue Schaltschrankaufbauten.
#CNC #CNCSteuerung #CNCRetrofit #Schaltschrank #Maschinenbau #Automatisierung #Steuerungstechnik #Retrofit
Optionskarte
Optionskarte für unser IP-S IN OUT-Block für die IP-S Steuerung Board - Auch für das neue CNC Connectsystem V2.0 geeignet Hiermit kann die Spannungsversorgung für die Endlagenschalter direkt oberhalb der Eingangssignal eingespeist werden. Kein lästiges Verdrahten mehr quer durch den Schaltschrank. Mit dieser Platine haben Sie die 24 Volt +/- und PE an der Stelle, wo Sie es benötigen. Mit dieser Platine wird die Verdrahtung Zeit deutlich verkürzt und sicherer gemacht. Schließen Sie hier die Stromversorgung für Ihre Sensoren an. In der Regel hat ein Sensor ein fertiges Kabel was umständlich abisoliert werden muss da die Spannungsversorgung an einer anderen Stelle im Schaltschrank befindet. Damit ist jetzt ein für alle Zeit Schluss. Nun ist die Spannungsversorgung für Ihre Sensoren in unmittelbarer Nähe der Eingangssignale. Oben die Spannung abgreifen und das Signal anlegen. Es stehen Ihnen 8 x 24 Volt 8 x GND und 8 x PE zu Verfügung Lieferumfang: 1 x Erweiterungsplatine 4 x Schrauben und ein Werkzeug für die Schrauben. Achtung: Es gab eine Änderung in den Platinen. Wenn Sie diese Optionskarte nachbestellen möchten, senden Sie uns bitte ein Bild Ihrer Steuerung zu, damit wir Ihnen auch das passende Modul zusenden können. Gilt für Kunden die vor März 2022 die Grundplatine erhalten haben.
Spannungsverteiler 26 fach V2.0
Jetzt noch schnelles Verdrahten einer IP-Steuerung. Jetzt mit NOT AUS Ein und Ausgangsklemmen und optischer Kontrolle der Spannung und Not Aus Kreis Spannungsverteilerblock V2.0 mit 26 x 24 VDC und GND-Schraubklemmen sowie die Not Aus Schleife mit LED zum schnellen Verdrahtung mit LED Rot /Grün für eine sichere Verdrahtung. Lieferumfang: - Hutschienengehäuse - Abmessungen: ca. B 90 mm x 75mm - LED für Status - Spannungsverteiler mit 26 x 24 VDC und 26 x GND - Not Aus Klemmen mit Jumperbrücke Abmessungen ca.: Breite: 90 mm Tiefe: 75 mm Höhe: 65 mm
Spannungsverteiler 26 fach V2.0 230 Volt mit LED Anzeige
Ordnung im Schaltschrank – 24 Volt und 230 Volt zentral verteilen Mit dem 26-fach Spannungsverteiler V2.0 mit LED-Anzeige wird der Aufbau Ihres CNC-Schaltschranks deutlich einfacher, schneller und übersichtlicher. Neben der umfangreichen 24-Volt-Verteilung stehen Ihnen separate Anschlüsse für 230 Volt, Neutralleiter und Schutzleiter zur Verfügung. Aufwendige Brückungen und zahlreiche zusätzliche Reihenklemmen entfallen. Dadurch sparen Sie wertvollen Platz auf der Hutschiene, reduzieren den Verdrahtungsaufwand und senken gleichzeitig die Materialkosten. Die integrierten roten und grünen LEDs zeigen vorhandene Spannungen direkt an und erleichtern die Inbetriebnahme sowie eine schnelle Fehlersuche. Auch eine Not-Aus-Schleife mit Jumperbrücke ist bereits integriert. Damit eignet sich der Verteiler optimal für neue CNC-Steuerungen, Retrofit-Projekte und den professionellen Schaltschrankbau. Ihre Vorteile auf einen Blick 26 Anschlüsse für 24 V DC 26 Anschlüsse für GND 12 Anschlüsse für L 12 Anschlüsse für N 12 Anschlüsse für PE Integrierte Not-Aus-Schleife Rote und grüne LED-Statusanzeigen Weniger zusätzliche Reihenklemmen erforderlich Schnelle, saubere und übersichtliche Verdrahtung Platzsparendes Hutschienengehäuse Ideal für CNC-Steuerungen und Retrofit-Umbauten Mehr Übersicht, weniger Verdrahtungsaufwand: Der Spannungsverteiler V2.0 bringt 24-Volt- und 230-Volt-Verteilung kompakt an einen zentralen Platz – für einen professionellen und servicefreundlichen Schaltschrankaufbau. Hinweis: Arbeiten an 230-Volt-Anlagen dürfen ausschließlich von einer entsprechend qualifizierten Elektrofachkraft durchgeführt werden.Lieferumfang:1 x Spannungsverteiler Abmessungen ca.: Breite: 150mm Tiefe: 75 mm Höhe: 65 mm

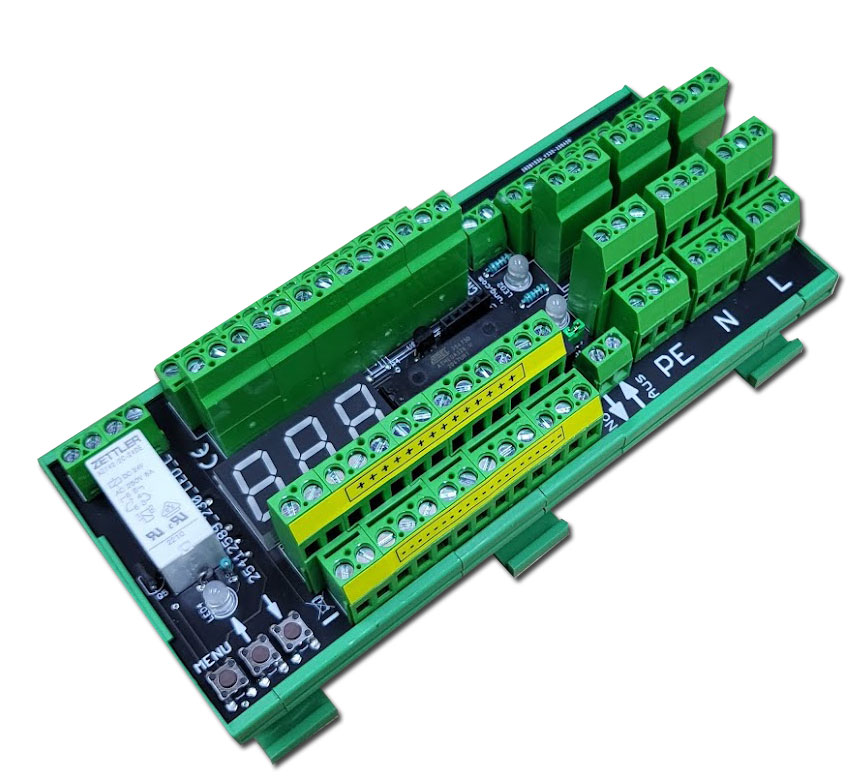

Spannungsverteiler 26 fach V2.0 230 Volt mit LED Anzeige und Lüftersteuerung
Der neue Spannungsverteiler hat nun auch nun neben der Verteilung und Anzeige ein Relais für einen Schaltschranklüfter on Board.Das macht die Verdrahtung noch mal schneller und Fehlerfreier! Der saubere Aufbau im Schaltschrank ist uns seid eh und je ein Antrieb, für unsere Artikel. Mit unseren Artikel kann auch der Anfänger einen sauberen Schaltschrank aufbauen.Technische Daten:- 24VDC Spannungsverteiler: je 26 Klemmen für +24V und für GND- 230VAC Spannungsverteiler: je 12 Klemmen für PE, N und L- NotAus-Kette integriert- LED-Anzeigen:-- 3-stellige 7-Segment LED-Anzeige-- Ziffernhöhe = 15mm- LED für 24VDC- LED für die NotAus-Kette- LED für den Relaiszustand zur Lüftersteuerung- Relais zur Lüftersteuerung:-- 2 Schließer, voneinander getrennt-- Belastbarkeit beider Relaiskontakte: max. 230VAC / 5A- Speisung für die LED-Anzeige und Relaissteuerung über 24VDC am Spannungsverteiler- Stromverbrauch:-- ohne eingeschaltetem Relais = ca. 21mA-- mit eingeschaltetem Relais = ca. 49mAGewicht: ca. 383g- Maße ca.: L = 72mm, B = 76mm, H = 64mm-Gehäuse: aus Kunststoff, geeignet zum Einbau auf Hutschiene 35mm- Parametereinstellung: über 3 Taster- Wahlweise Anzeige:-- Speisespannung [V]-- oder Temperatur in [°C] (per Tasterdruck umschaltbar)- Einstellbarer Temperaturbereich zur Lüftersteuerung: 1°C bis 99°CAuslieferungszustand: Anzeige: Spannung Relais zur Lüftersteuerung: AusAbmessungen ca.: Breite: 170 mmTiefe: 75 mmHöhe: 65 mm
Spannungsverteiler 26 fach V2.0 230 Volt mit Schaltfunktion
Die Weiterentwicklung des Spannungsverteilers V2: Der neue Spannungsverteiler hat nun auch nun eine 230 Volt Verteilung was wieder einmal die Verdrahtung schneller - übersichtlicher und preiswerter macht. Nun können zu den 24 Volt auch die 230 Volt an diesem Klemmenblock angeschlossen werden. Sie sparen sich nicht nur Zeit bei der Verdrahtung, sondern auch noch bares Geld. Sie sparen sich die UT-Klemmen für PE -N und L Leiter. Spannungsverteilerblock V2.0 230 Volt - mit 26 x 24 + - mit 26 x 24 Volt - - mit 12 x PE-Klemmen - mit 12 x L Klemmen - mit 12 x N Klemmen sowie die Not Aus Schleife mit LED zu der schnellen Verdrahtung mit LED-Rot /Grün für eine sichere Verdrahtung. Zusätzlich hat diese Baugruppe eine Schaltung für eine Taster Einheit um einen Schaltschrank einfach Ein/Aus schalten zu können. Lieferumfang: - Hutschienengehäuse - Abmessungen: ca. 180 x 80 x 65 mm - LED für Status - Spannungsverteiler mit 26 x 24 VDC und 26 x GND 12 x L 12 x N und 12 PE - Not Aus Klemmen mit Jumperbrücke
Spannungsverteiler 26 fach V2.0 24/230 Volt
Der neue Spannungsverteiler hat nun auch nun eine 230 Volt Verteilung was wieder einmal die Verdrahtung schneller - übersichtlicher und preiswerter macht. Nun können zu den 24 Volt auch die 230 Volt an diesem Klemmenblock angeschlossen werden. Sie sparen sich nicht nur Zeit bei der Verdrahtung, sondern auch noch bares Geld. Sie sparen sich die UT Klemmen für PE -N und L Leiter. Spannungsverteilerblock V2.0 230 Volt - mit 26 x 24 + - mit 26 x 24 Volt - - mit 12 x PE Klemmen - mit 12 x L Klemmen - mit 12 x N Klemmen sowie die Not Aus Schleife mit LED zum schnellen Verdrahtung mit LED Rot /Grün für eine sichere Verdrahtung. Lieferumfang: - Hutschienengehäuse - Abmessungen: ca. - LED für Status - Spannungsverteiler mit 26 x 24 VDC und 26 x GND 12 x L 12 x N und 12 PE - Not Aus Klemmen mit Jumperbrücke Abmessungen ca.: Breite: 150mm Tiefe: 75 mm Höhe: 65 mm
