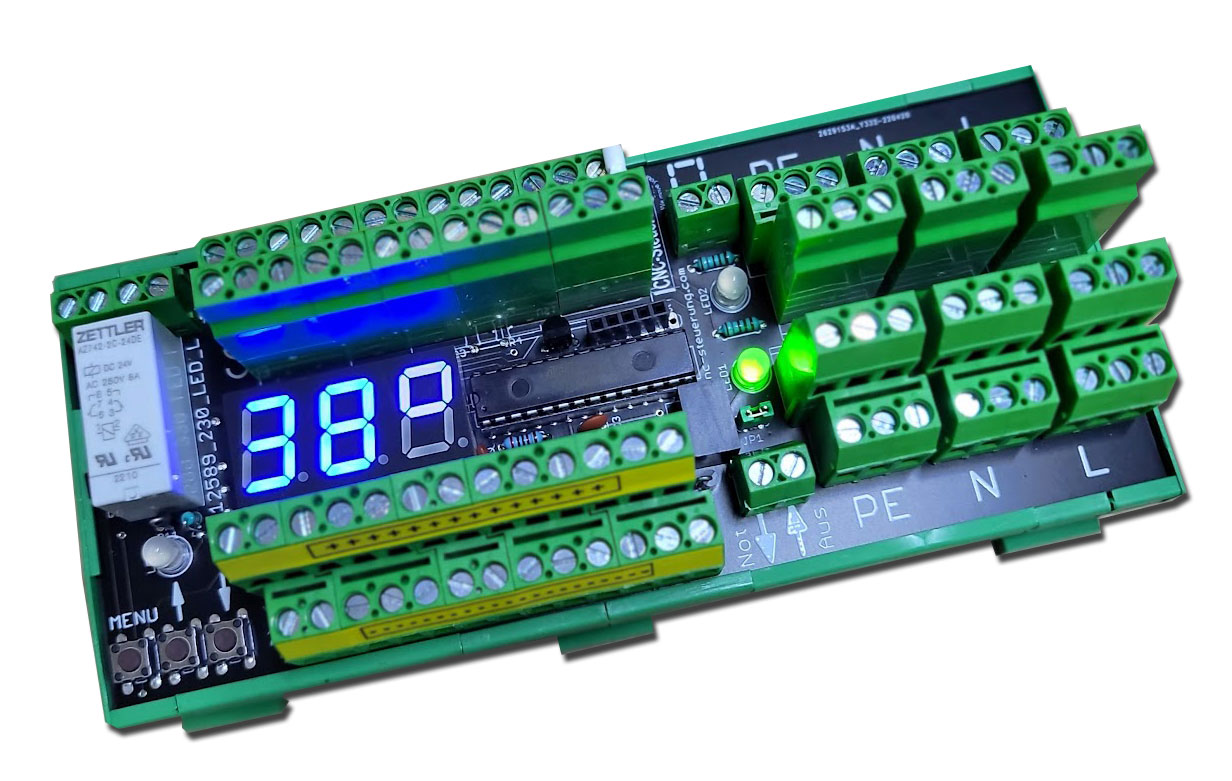

Spannungsverteiler 26 fach V2.0 230 Volt mit LED Anzeige und Lüftersteuerung
Produktinformationen "Spannungsverteiler 26 fach V2.0 230 Volt mit LED Anzeige und Lüftersteuerung"
Der neue Spannungsverteiler hat nun auch nun neben der Verteilung und Anzeige ein Relais für einen Schaltschranklüfter on Board.
Das macht die Verdrahtung noch mal schneller und Fehlerfreier! Der saubere Aufbau im Schaltschrank ist uns seid eh und je ein Antrieb, für unsere Artikel. Mit unseren Artikel kann auch der Anfänger einen sauberen Schaltschrank aufbauen.
Technische Daten:
- 24VDC Spannungsverteiler: je 26 Klemmen für +24V und für GND
- 230VAC Spannungsverteiler: je 12 Klemmen für PE, N und L
- NotAus-Kette integriert
- LED-Anzeigen:
-- 3-stellige 7-Segment LED-Anzeige
-- Ziffernhöhe = 15mm
- LED für 24VDC
- LED für die NotAus-Kette
- LED für den Relaiszustand zur Lüftersteuerung
- Relais zur Lüftersteuerung:
-- 2 Schließer, voneinander getrennt
-- Belastbarkeit beider Relaiskontakte: max. 230VAC / 5A
- Speisung für die LED-Anzeige und Relaissteuerung über 24VDC am Spannungsverteiler
- Stromverbrauch:
-- ohne eingeschaltetem Relais = ca. 21mA
-- mit eingeschaltetem Relais = ca. 49mA
Gewicht: ca. 383g
- Maße ca.: L = 72mm, B = 76mm, H = 64mm
-Gehäuse: aus Kunststoff, geeignet zum Einbau auf Hutschiene 35mm
- Parametereinstellung: über 3 Taster
- Wahlweise Anzeige:
-- Speisespannung [V]
-- oder Temperatur in [°C] (per Tasterdruck umschaltbar)
- Einstellbarer Temperaturbereich zur Lüftersteuerung: 1°C bis 99°C
Auslieferungszustand: Anzeige: Spannung Relais zur Lüftersteuerung: Aus
Abmessungen ca.:
Breite: 170 mm
Tiefe: 75 mm
Höhe: 65 mm
