Eine Maschine besteht im Detail aus vielen kleinen Baugruppen die wir ergänzen oder ersetzen können.
Alle unsere Produkte haben dieses - wie wir es nennen

One Second Wow
Sie fühlen und spüren sofort die Qualität der Produkte in der ersten Sekunde schon bei Auspacken.

Diese kleinen Bauteile machen eine CNC Maschine erst zu dem was sie ist.
Hier finden Sie ausgewählte Artikel passend zu unseren Steuerung und Ihrer Anwendung.

CNC Software
CNC Retrofit
Einzel Baugruppen
Blog

1 Kanal Sicherheitsbaugruppe

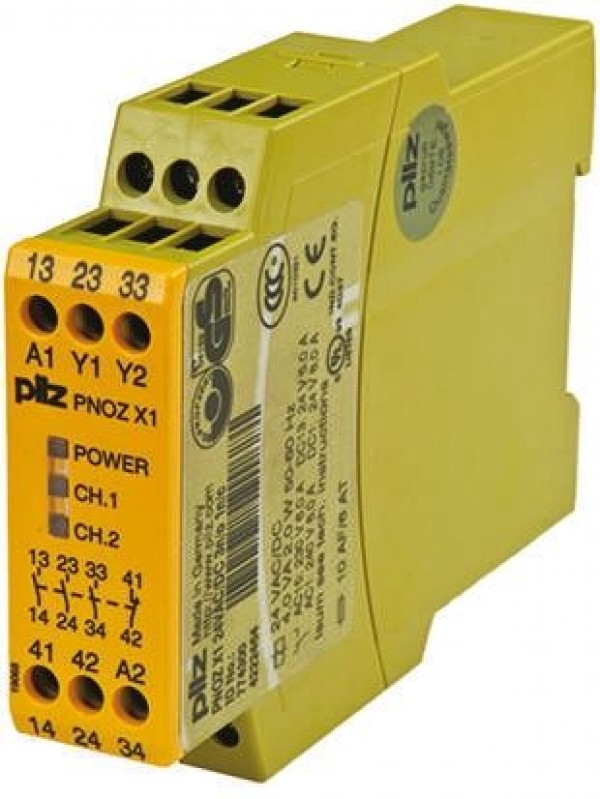

Das Sicherheitsrelais PNOZ X1 bietet eine sicherheitsrelevante Unterbrechung eines Sicherheitskreises. PNOZ X1 - Not-Aus-Schaltgerät und Schutztürwächter, Kategorie 2 Einkanaliger Eingang Rückführungs-Steuerschleife zur Überwachung externer Relais/Schütze LED-Anzeigen: Versorgung, Kanal-Eingang Ausgangsrelais: 3 Schließer and 1 Öffner 22,5mm Gehäuse.Versorgungsspannung:24V AC 24V DC nicht potentialfreiToleranz:85-110%Ansprechverzögerung:≤150msRückstellverzögerung:≤70msSpannung/Strom:24V DC/30mAGleichzeitigkeitsüberwachung: - Betriebstemperatur:-10°C bis +55°CSchaltleistung:DC 1: 24V: 0,1-4A/100W AC 1: 250V 0,1-5A 1250VA cos φ = 1 oder mit FunkenlöschungKontaktmaterial: AgSnO2Relaiskontakte:3 Schließer, 1 ÖffnerKontaktsicherungsschutz:6A flink/4A träge

243,50 €*

2 Kanal Sicherheitsbaugruppe

2 Kanal SicherheisbaugruppeSicherheitsrelais PNOZ X3Das Sicherheitsrelais PNOZ X3 bietet eine sicherheitsrelevante Unterbrechung eines Sicherheitskreises. Es erfüllt die Anforderungen gemäß EN 60947-5- 1, EN 60204-1 und VDE 0113-1.Eigenschaften und Vorteile 3 Sicherheitskontakte (Schließer) und ein Hilfskontakt (Öffner), zwangsgeführt Verbindungsoptionen für Not-Aus, Sicherheitsschranken-Endschalter, Reset-Taste und Lichtschranken. Überwachung von externen Schützen/Relais möglich Halbleiterausgänge zeigen Betriebsbereitschaft Stromkreis ist redundant mit integrierter Selbstüberwachung Sicherheitsfunktion bleibt im Fall eines Komponentenausfalls wirksam Richtiges Öffnen und Schließen der Sicherheitsfunktionsrelais wird automatisch in jedem Ein-/Aus-Zyklus geprüft Relais hat eine elektronische Sicherung Überwachter manueller Reset DIN-Schienenmontage

398,00 €*

3.36 %

2200 Watt Luftgekühlte-Spindel ER 20

Hochfrequenzspindel 2,2 KW Spezifikation:- Leistung: 2,2 kW- Spannung: 220V- Strom: 5,5 A. - Durchmesser: 80mm - Schnittfläche: 80 * 73 mm - Wellenanschluss: ER 20 - Spindellänge: 246mm - Geschwindigkeit: 0 24000 U / min- Höchstgeschwindigkeit: 24.000 U / min- Maximale Betriebsfrequenz: 300Hz - Rundlauf: 0,01 mm - Koaxialgrad: 0,025 mm- Kühlung: Luftkühlungsmodus - Schmierung: Hochtemperaturfett Lieferumfang: - 2,2 KW Luftgekühlte Spindel mit ER 20 Aufnahme (ohne Spannzangen)- Delta Frequenzumrichter 230 Volt Eingangsspannung ( Wenn Sie einen Frequenzumrichter wünschen, melden Sie sich bei unserem Support) - 5 Meter Anschlusskabel fertig angeschlossen- Frequenzumrichter fertig eingestellt

575,00 €* 595,00 €* (3.36% gespart)

3 fach doppel Relaiskarte

3 Fach Relaiskarte mit Doppelrelais zum einfachen Anschluss. Bestens geeignet für unsere Servosysteme. Abmessungen: Breite: ca. 100 mm Tiefe: ca.: 85 mm Höhe:50 mm 3 Relais mit 2 Wechselkontakten Schaltzustand über LED

46,00 €*

3 fach Relaiskarte 10 Volt Umschalter

Spezialrelaisbaugruppe für Anwender die das analoge +10 Volt in ein +/- 10 Volt Signal wandeln möchten. mit 3 Doppelausgänge - 1 x Frequenzumricher Enable - 2 x für das Drehen der 0-10Volt Spannung für Frequenzumrichter die ein +/-10 Volt Signal benötigen. Hutschienengehäuse

48,00 €*

Details

3 Phasen Sicherung

Wir liefern je nach Verfügbarkeit- ABB oder Siemens Baugruppen Ausführung: LeitungsschutzschalterPolzahl: 3Auslösecharakteristik: BSpannungsart: AC/DCBemessungsspannung: 400 V AC Abmessungen:Breite: 54 mmHöhe: 90 mmTiefe: 76 mm Umgebungsbedingungen:Umgebungstemperatur min.-25 °CUmgebungstemperatur max.55 °CSchutzart: IP20Schaltspiele: (mechanisch, typisch)20000

35,00 €*

Details

3D Taster mit Makros

Der 3D-finder Messtaster dient zur Messung von Werkstückgeometrien wie Kanten, Bohrungen, Nuten, Stege, Winkel und Ecken. Dieser Messtaster wurde für hohe Messpräzision und hohe Wiederholgenauigkeit entwickelt. Um hohe Mess-Präzision erreichen zu können, muss ein Messtaster mechanisch kalibriert werden, so dass die Achse des Messtasters perfekt mit der Spindelachse Ihrer Maschine übereinstimmt. Günstige Messtaster aus dem Hobby-Bereich bieten keine Möglichkeit, die Achse des Messtasters auszurichten. Ohne eine solche Kalibrierungsfunktion werden die Messergebnisse sehr ungenau und somit auch im Hobby-Bereich oft unbrauchbar. Messtaster mit Ausrichtmöglichkeit sind im Industriesektor vorzufinden, jedoch liegen diese preislich weit im vierstelligen Bereich. Bei der Entwicklung unseres 3D-finder wurde besonders auf einen günstigen Preis geachtet, ohne Abstriche in der Präzision, Wiederholgenauigkeit und Zuverlässigkeit. Der 3D-finder ist nicht nur ein einfacher Schalter, sondern beinhaltet auch High-Speed Elektronik, um ein stabiles und zuverlässiges Schaltverhalten zu gewährleisten. Lieferumfang: - 1 x 3D Taster- 1 x Taststift mit 2mm Rubinkugel- 1 x Link zum Download der Makros

599,00 €*

3er JMC Aufsteckset

Wir bieten Ihnen ein 3er Set an Aufsteckplatine für die IHSV57 Motoren incl.-IP-M Übergabemodul an. Mit diesem Set sind Sie in der Lage schnell und ohne Fehler die Steuerung zu Verdrahten. Die Verbindung der Kommunikation wird durch die beiden RJ45 Buchsen/ Kabel hergestellt. Wir haben über die beiden RJ 45 Buchsen folgenden Signale übergeben: - Step/ Dir Signale für die Bewegung - Alarmauswertung über den IN 11 der IP-M - Servozuschaltung über den Ausgang 3 der IP-M Die Ausgänge Out 0 bis Out 3 stehen dem Anwender frei zu Verfügung. Diese Platine wird oben auf den Motor gesteckt. Dank der 9 poligen Buchse kann die RS232 Programmschnittstelle direkt aufgesteckt werden. Wer die Motoren bewegt kann die Platine mittels Klebstoffes /Silikon am Motor fixieren. Die Platine kommt mit 2 RJ 45 Buchsen zum Anschluss 2 Patchkabel 1:1. sowie Lötanschluss, wenn der Motor an einer bewegenden Achse angeschlossen werden soll. Lieferung ohne Motoren. Lieferumfang: - IP-M Übergabemodul - 3 x JMC-Aufsteckplatine passend für JMC/IHSV Motoren - 6 x Spezialschrauben zur Befestigung

163,00 €*

4 fach Impuls Geber

Sie haben eine Maschine und möchten schnell zwischen der X - Y - Z und A Achsen wechseln. Das Ständige drehen am Achswahlschalter kann bei Maschinen schnell zu Fehlbedienungen führen. Aus diesem Grunde haben wir den "4 Fach Impulse Geber" entwickelt. Mit dieser Baugruppe können Sie mit 4 Encodern an dem MPG Modul benutzen.Ein Mikrochip überwacht an welchen Encoder die Signale ausgegeben werden und schaltet für den Anwender dann auch X - Y - Z oder A Achse um.Angeschlossen können bis zu 4 TTL Encoder angeschlossen werden.Lieferumfang:- 4 Fach Impulse Geber Platine - Flachbandkabel- LED Platine

349,00 €*

13.04 %

5 fach Relais Karte

5fach Relaisboard zum Aufstecken auf die Hutschiene, hier können Sie die Ausgänge direkt mittels 24 Volt DC angesteuert werden. Perfekter Zusatz zu unserer IP-Steuerung Ein Produkt aus unserem TECLAB Made in Germany Lieferumfang - 1 x 5-fach Relaisboard mit LED Anzeige - Bestückt mit 5x Relais Öffner/Schließer Funktion - 8A/250VAC oder 8A/30VDC - im Gehäuse für Hutschienenbefestigung - Breite ca. 80mm - Höhe ca. 82 mm - RoHS-konform

48,00 €* 55,20 €* (13.04% gespart)

8 fach Drehmaschinenwechsler

Werkzeugwechsler für Drehmaschinen zum nachrüsten.8 Werkzeuge

Preis auf Anfrage

14.22 %

8 fach Relaisbaugruppe

8 fach Relaisbaugruppe für die Artikelnummer: 125478600_1 Mit dieser Baugruppe können Sie die IP-S IN OUT 8 fach um weitere 8 Relais erweitern.

79,00 €* 92,10 €* (14.22% gespart)

8 fach Umbrella Wechsler

Umbrella - Regenschirm Werkzeugwechsler: Hier bieten wir Ihnen einen 8-fach Werkzeugwechsler an der 8 ISO 30 Aufnahmen hat. Das Ein und Ausschwenken wird über einen pneumatischen Zylinder geregelt, der dann auch über einen induktiven Sensor die Bewegung überwacht. Die Durchdachte Konstruktion ermöglich einen 8fach Wechsler auf kleinsten Raum zu realisieren. Duch die Verwendung von Linearschienen ist eine lange Lebensdauer berücksichtig worden. Sie benötigen noch einen Servo oder Schrittmotor zum Betrieb. Wir können Ihnen auch 12 -16 und 20 Werkzeuge anbieten.

1.790,00 €*

Details

A2 Aufsteckplatine

Für alle die eine weitere Aufsteckplatine für die A2 Serie passend zum CNC Connectsystem V2 benötigen Direkter Anschluss der Endlagenschalter plus und negativen Seite - Spannungsversorgung und Eingänge direkt auf Schraubklemmen gelegt. Deckel in schwarz für Berührungsschutz Ausführung mit und ohne Bremse! Geeignet für die A2 Version ohne STO Signale Lieferumfang: - 1 x Aufsteckplatine - 3 x Patchkabel (Rot ,Gelb , Grün ) je 0,5 Meter - 2 x Befestigungsschrauben und Innensechskantschlüssel

81,00 €*

Details

A2 Encoderkabel 1000- 7500 Watt

Kabellänge:Schleppketten taugliches Kabel

Preis auf Anfrage

A2 Motorleitung mit Bremse 1000 - 1500 - 2000 Watt Kopie

Details

A2 Motorleitung mit Bremse 1000 - 1500 - 2000 Watt Kopie

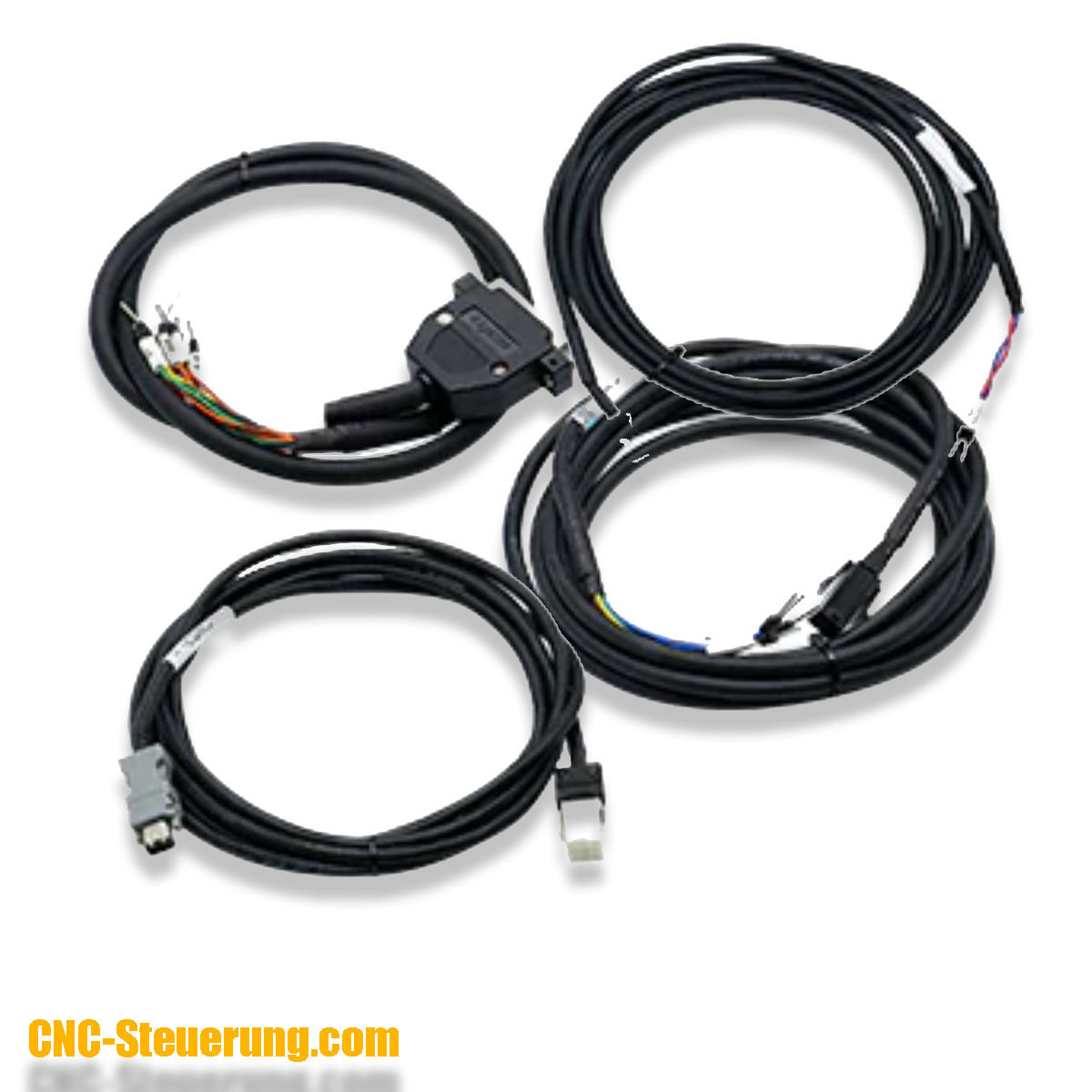

B2 Motorleitung mit BremsenkabelLieferumfang:Motorleitung für Motoren mit 1000 - 1500 - 2000 Watt mit Bremsebesteht aus Motorkabel - Bremsenkabel und Stecker für MotorLeitungslängen: 3 Meter

Preis auf Anfrage

Adapter für 3 Längenmessgerät LF 481

Wert: 1 VSS; 0,6 bis 1,2 VssAdapter mit Sinus zu TTL Converter für 3 MaßstäbeSprechen Sie vor der Bestellung mit unserem Support

Preis auf Anfrage

Adapter für einen LC 483

Wert: 1 VSS; 20 µm Adapter mit Sinus zu TTL Converter für 1 Maßstab Sprechen Sie vor der Bestellung mit unserem Support

Preis auf Anfrage

Adapter für Glasmaßstäbe mit einfachen TTL Signalen

Wir bieten passende Adapter für TTL-Glasmaßstäbe die A/ - B/ und Z/ Signale fehlen an. Diese können direkt auf die beiden DSUB 25 poligen Buchsen aufgesteckt werden. Die 9 poligen Buchsen haben folgende PIN-Belegung: 1 = frei 2= 0V 3 = frei 4 = Schirm 5 = frei 6 = A 7 = +5V 8 = B 9 = Z Sollten Sie diese PIN-Belegung haben, können Sie die Adapter auch für Ihre Maschine verwenden. Bei dieser Platine haben wir einen Konverter mit verbaut der dann die A/-B/ und Z/ erzeugt. Lieferumfang: 1 x Platine für Achse X-Y-Z 1 x Platine für Achse A-B-C 4 x Schrauben + 1 x Innensechskantschlüssel

149,00 €*

Adapterplatine für ein C2000 Frequenzumrichter

Mit dieser Platine können Sie den C2000 Frequnzumrichter leicht verdrahten. Die Klemmenbezeichnungen der Platine decken sich 1:1 mit dem Frequenzumrichter, so das der Anschluß fehlerfrei erfolgen kann.Zusätzlich bietet der Adapter oben rechts einen Schaltkontakt für die Werkzeugklemmung. Sie können hier wählen ob Sie den Öffner oder Schließerkontakt für den Taster der Werkzeugklemmen wählen, je nach Anwendung.Die Belastbarkeit ist hier 230 VAC max. 5ADiese Platine ist nur passend auf unserem BIG IO Board der Retrofit v2.0 Serie - nicht passend für die Basic Ausführung

85,00 €*

Analogplatine CNC Connect System V2.0

Für alle die mit dem CNC Connectsystem V2.0 die Analogen Signale für Potentiometer abgreifen möchten. Oder ohne einem C2000 FU arbeiten möchten.Für alle die Potentiometer für die Übersteuerung von Drehzahl und Geschwindigkeit anschließen möchten, haben wir eine kleine Platine entwickelt die auf die IP-A aufgesteckt wird.Die Belegung ist aufgedruckt und können somit schnell identifiziert werden. Dieses Bauteil wird direkt auf die IP-A aufgesteckt , hier müssen die Anschlüsse vorher vorgenommen werden, dann erst das Flachbandkabel aufgesteckt und festgeschraubt werden.Lieferumfang:1 x Adapterplatine

42,55 €*

Anschlussblock 25 +10 polig im Gehäuse

Lieferung wie Abgebildet Belegung 1:1 in Tragschienengehäuse

29,00 €*

Anschlussboard Maho - Deckel und Co

Anschlussboard Maho - Deckel und Copassend für die IP-A

499,00 €*

Details

Aufgebaute Schrittmotorsteuerung

Mit unserer Steuerung erhalten Sie eine Elektronik die Ihre Maschine störungsfrei bewegt. Diese Steuerung hat bietet Ihnen Schnittstellen:- Drehzahlregelung für einen Frequenzumrichter- 12 digitale Eingänge- 5 digitale AusgängeDie Ethernet (Netzwerk) Verbindung ist die einzige Lösung die einen sicheren Betrieb gewährleistet. Durch diese Verbindung kann der PC fast beliebig weit von der Maschine entfernt stehen.Mittels der analogen Eingänge können via Potentiometer Drehzahl und Vorschub Online übersteuert werden. Der Anschluss erfolgt über 230 VAC Warum Sie unsere Hardware einsetzen sollten:1. Unsere Steuerung wird mit einem 60 Volt 320 Watt Netzteil je Endstufe betrieben2. Mit unserer Steuerung wird die Maschine oft mindestens doppelt so schnell wie mit Steuerungen anderer Steuerungshersteller3. Wir haben Hardware die nach Industriestandart arbeitet ----24 Volt DC4. Bei uns bekommen Sie einfach mehr für´s Geld weil wir jede Steuerung einen BurnIn Test unterziehen5. Speziell abgestimmte Hardware für bis zu 4 Achsen6. Einfach Qualität die sich über die Jahre bewiesen hat.Lieferumfang:- Steuerschrank 600 x 760 x 210 mm fertig aufgebaut mit- 1 x IP-M Steuerung oder IP-S mit -- digital In Block -- digital Outblock- 1 x Spannungsverteiler V2.0 - incl. Analogeingang - bis zu 4 x Endstufen 5,6 Ampere 60 Volt

2.899,00 €*
