8 fach Umbrella Wechsler
Produktinformationen "8 fach Umbrella Wechsler"

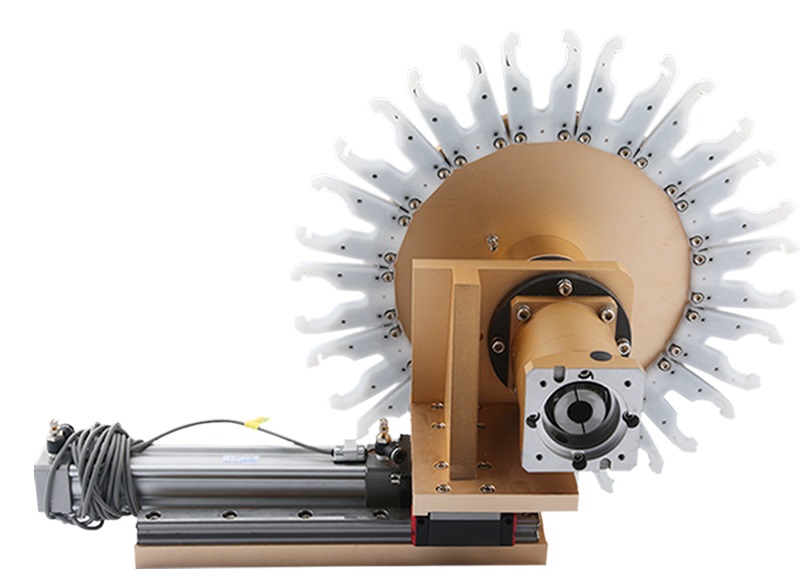

Umbrella - Regenschirm Werkzeugwechsler:

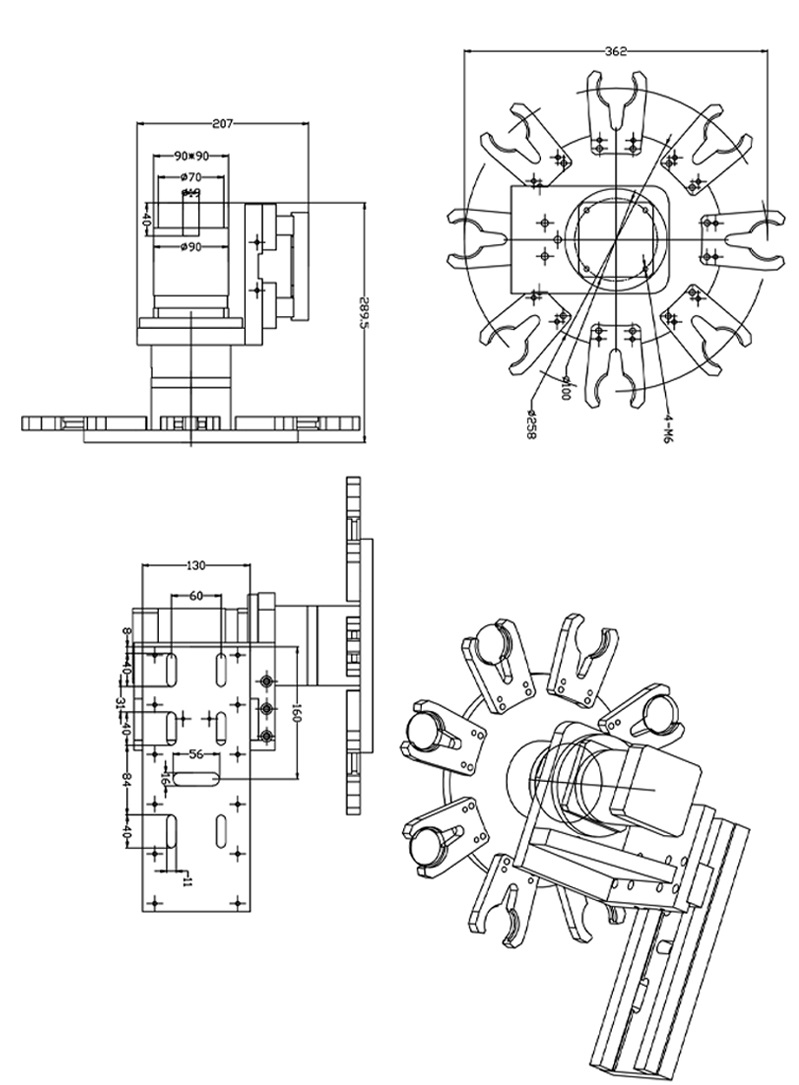

Hier bieten wir Ihnen einen 8-fach Werkzeugwechsler an der 8 ISO 30 Aufnahmen hat.
Wir können Ihnen auch 8-12-16-20 Werkzeugplätze anbieten und die Klammern dann für
ISO 20 -ISO30 - HSK63F - BT30 und BT40

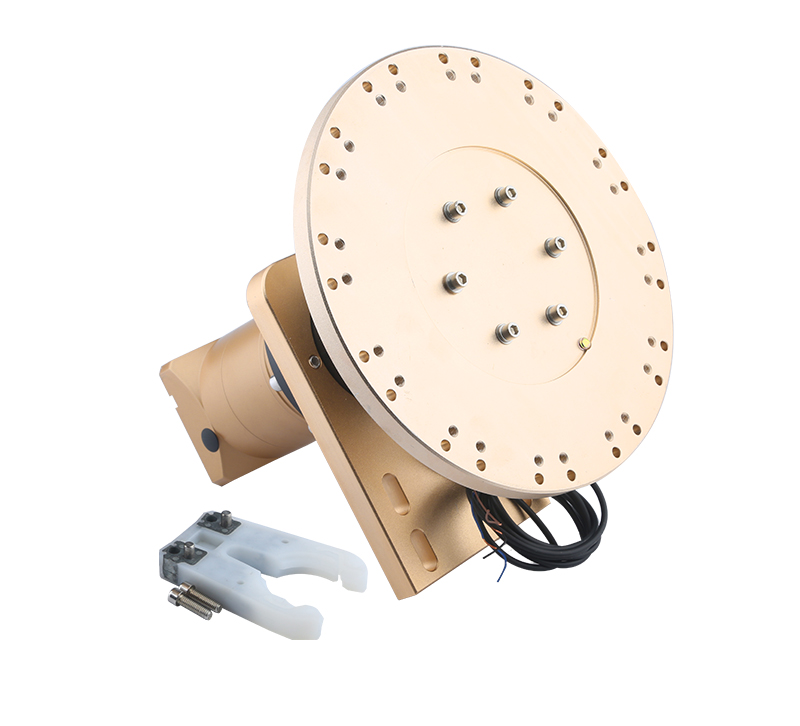

Das Ein und Ausschwenken wird über einen pneumatischen Zylinder geregelt, der dann auch über einen induktiven Sensor die Bewegung überwacht.
Die Durchdachte Konstruktion ermöglich einen 8fach Wechsler auf kleinsten Raum zu realisieren.
Durch die Verwendung von Linearschienen ist eine lange Lebensdauer Garantiert.
Sie benötigen noch einen Servomotor und Drive zum Betrieb.
Lieferumfang:
1 x 8 fach Wechslereinheit mit ISO 30 Aufnahmen
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
