Werkzeugwechsler Umbrella Typ 2 Gewerbe
Produktinformationen "Werkzeugwechsler Umbrella Typ 2 Gewerbe"

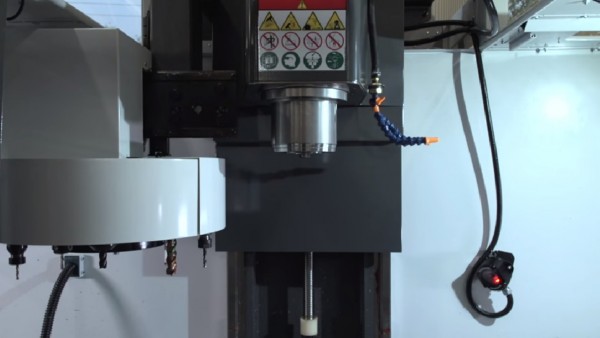

Wir bieten Ihnen einen Umbrella Werkzeugwechsler zur Mach4 mit Ebenen für die Gewerbeversion an.
Der Umbrella Wechsler hat benötigt zu den normalen 3 Achsen zusätzlich einen Motor um den Teller zu Drehen.
Der Wechsler arbeitet mit beliebig vielen Werkzeugen da der Abstand der Werkzeuge im Skript automatisch berechnet.
Das Makro M6 kann auf Wunsch angepasst werden, sprechen Sie mit unserem Support.
Wir setzen für diesen Werkzeugwechsler folgendes voraus:
- Pneumatische Verstellung der Werkzeugträgerscheibe
- Sensor Vorne und Sensor Hinten für Werkzeugträgerscheibe
- Pneumatische Öffnung (Optional) mit zwei Sensoren für Aus und Zu
- Werkzeugspindel mit Sensoren für : Klemmung Auf / Zu - Werkzeug in der Spindel -
- Sensor für Werkzeugplatzüberwachung
- Sensor für die Z Sicherheitshöhenüberwachung
- Kegelreinigung wenn im Skript aktiviert wurde
- Haubensteuerung wenn im Skript aktiviert wurde denn werden 2 Sensoren benötigt Haube Auf und Haube Zu
Bei diesem System handelt es sich um einen Werkzeugwechsler mit mehreren "Ebenen" lesen Sie dazu mehr unter -- was sind Ebenen --
Das Makro M6 kann auf Wunsch angepasst werden, sprechen Sie mit unserem Support.
CNC Steuerung

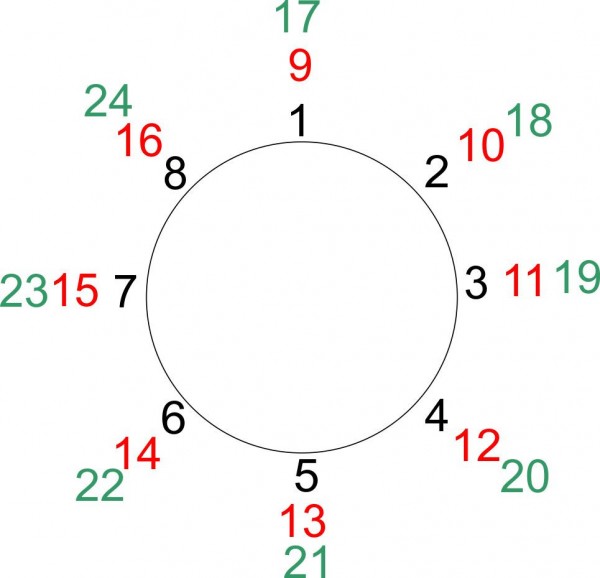

Unter einer "Ebene" verstehen wir die Tatsache das wir mehr Werkzeuge verwenden können, als wir Plätze haben.
In unserem Beispiel hat der Wechsler nur 8 Werkzeugplätze pro Umdrehung (hier Schwarz dargestellt). Wenn wir nun zum Beispiel 24 Werkzeuge aber haben, so muss das Werkzeug 16 (hier Rot dargestellt) in Fach von Werkzeug 8 eingelegt werden.
Wenn nun M6T16 aufgerufen wird, dreht der Teller auf Position 8, nimmt aber die Werkzeuglänge von Werkzeug 16. Wenn wir M6T21 aufrufen, dreht der Teller auf Platz 5 nimmt aber die Länge von Werkzeug 21 (Grün dargestellt).
