Machen Sie Ihr CNC-Connect System komplett – mit dem passenden Zubehör
Die kleinen Komponenten machen den großen Unterschied.
Mit dem Original-Zubehör für das CNC-Connect System V1 erweitern Sie Ihre CNC-Steuerung gezielt um praktische Funktionen und sorgen für eine noch effizientere, zuverlässigere und komfortablere Maschinensteuerung. Alle Zubehörmodule wurden speziell für das CNC-Connect System entwickelt und lassen sich schnell und einfach integrieren.
Ob Erweiterungsplatinen, Analog-Splitter, Zeitrelais für die Spindelschmierung oder weitere Systemkomponenten – jedes Modul ist auf maximale Kompatibilität und einen einfachen Einbau ausgelegt. So können Sie Ihre Maschine individuell an Ihre Anforderungen anpassen, ohne aufwendige Sonderlösungen entwickeln zu müssen.
Ihre Vorteile
- Schnelle Plug-and-Play-Erweiterung des CNC-Connect Systems V1
- Perfekt auf die Grundsysteme abgestimmte Zubehörmodule
- Weniger Verdrahtungsaufwand
- Höhere Betriebssicherheit
- Einfache Nachrüstung bestehender Anlagen
- Ideal für Retrofit-, Modernisierungs- und Neubauprojekte
- Entwickelt und getestet von CNC-Steuerung.com
Mehr Funktionen. Mehr Komfort. Mehr Möglichkeiten.
Mit dem passenden Zubehör holen Sie das Maximum aus Ihrem CNC-Connect System heraus. Intelligente Erweiterungen erleichtern die Installation, vereinfachen Wartungsarbeiten und erhöhen die Flexibilität Ihrer Steuerung. Das Ergebnis ist eine professionelle CNC-Lösung, die sich problemlos an zukünftige Anforderungen anpassen lässt.
Setzen Sie auf Original-Zubehör von CNC-Steuerung.com und profitieren Sie von perfekt aufeinander abgestimmten Komponenten, die Ihre Maschinenmodernisierung einfacher, schneller und sicherer machen.
B2 Analog Splitter
Spezialplatine für alle die eine Drehzahl per Poti vorgeben möchten.Die Platine arbeitet mit unserem CNC-Connect-System zusammen und kann einfach mit Patchkabel verbunden werden. Die Anleitung zur Platine können Sie hier direkt downloaden.
Connect System V1 Basic
Connect System V1 Basic – maximale Freiheit für Ihr CNC-SonderprojektStandardlösungen passen nicht zu Ihrem Vorhaben? Mit dem Connect System V1 Basic stellen Sie Ihre CNC-Steuerung flexibel nach Ihren eigenen Anforderungen zusammen.Das System verbindet das RJ45-Board mit den Aufsteckplatinen der Serien B2, B3_A2 und A6. Das zusätzliche Relaisboard stellt die benötigten Ein- und Ausgänge bereit. Dadurch können Sie einzelne Aufsteckplatinen gezielt einsetzen oder unterschiedliche Systeme miteinander kombinieren – ideal für individuelle Maschinen, Umbauten und anspruchsvolle Sonderlösungen.Ihre Vorteile:• Flexibel konfigurierbares Grundsystem• Kompatibel mit B2-, B3_A2- und A6-Aufsteckplatinen• Unterschiedliche Systeme frei kombinierbar• Relaisboard mit Ein- und Ausgängen• Ideal für individuelle CNC- und Automatisierungsprojekte• Erweiterbar nach Ihrem tatsächlichen BedarfLieferumfang:• 1 × RJ45-Board• 1 × Relaisboard• 1 × PatchkabelBauen Sie Ihre CNC-Steuerung so, wie Ihr Projekt sie wirklich braucht – mit dem Connect System V1 Basic von CNC-Steuerung.com.Jetzt entdecken und Ihr individuelles Steuerungssystem realisieren!
Heizdrahtüberwachung
Heizdrahtüberwachung - Verhindern Sie sicher und hardwareseitig Entstehungsbrände Wer kennt das nicht? Wird der Heizdraht eingeschaltet muss auch das Material geschnitten werden. Wenn nicht kann es je nach Werkstoff zum Brand kommen. Aus diesem Grunde bieten wir Ihnen eine Hardware an, die sich die Step/Dir Signale der X - Y und Z Achse anschaut.Werden nach einer über einen Potentiometer einstellbaren Zeit keine Step Signale erkannt schaltet die Hardware einen Ausgang der dann als Signal verwendet werden kann.Technische Daten:- Lieferung in Hutschienengehäuse- 3x STEP - Signaleingänge (3.3V-Level über ultraschnelle Optokoppler) über RJ45-Netzwerkkabel- 4x Ausgänge zur Ventilsteuerung 24VDCFunktionsbeschreibung:Wenn der Befehl M3 aus einem Programm oder über die Schaltfläche M3 ausgegeben wird die Baugruppe mit der Überwachung gestartet. Ausgang V1 wird aktiviert.Das bedeutet: wird nach einer einstellbaren Zeit (über Dreh Poti auf der Baugruppe) über die Patchkabel kein Signal einer Bewegung an die Baugruppe ausgegeben, schaltet die Baugruppe den V1 wieder aus und aktiviert den Ausgang V2 für 5 Sekunden.Wir legen den Ausgang V2 als Digitalen Eingang auf die IPS auf. In der Mach4 /SIM Software weisen wir den Eingang eine "Endlagen" Funktion zu, so dass die Software auf Not Aus geht.Das Signal kommt aber nur für max. 5 Sekunden was uns erlaubt die Maschine wieder zu aktivieren.Lieferumfang:1 x Heizdrahtüberwachung im Tragschienengehäuse
IP-S IN OUT 8 fach für die IP-S Steuerung
Unsere neuste Baugruppe für die IP-S Steuerung. Sie erhalten eine sauber beschriftete Baugruppe im Tragschienengehäuse incl. 8 Wechsel Relais fertig verdrahtet.Diese kostengünstig Baugruppe erlaubt Ihnen eine schnelle und fehlerfrei Steuerung aufzubauen.Die neuste Baugruppe hat nun auch die RJ45 Buchse für das CNC Connect System on Board und ist so mit bereits vorbereitet für einen modernen Schaltschrank.Unsere IP-S IN OUT Baugruppe hat:- 16 digitale Eingänge (sauber beschriftet) wo bei Eingang 0 für den Not Aus vorgesehen ist.- 8 wechsle Relais mit einer maximalen Belastung von 230 VAC / 5 Ampere- Erweiterungsbuchse für weiter 8 AusgängeDie Eingangsseite ist auf Grund der internen Verdrahtung nur für PNP Signale ausgelegt.Zusätzlich sind Schraubklemmen für die Spannungsversorgung der IP-S und dem MPG Modul vorhanden.Mittels dieser Optionskarte kann leicht die 24 Volt abgegriffen werden die für ein Endschalter oder induktiver Sensor benötigt wird.Abmessungen:Breite : 284 mmHöhe: 82 mmEinbautiefe: 45 mm ohne Optionskarte
MMS-Kühlmittelsteuerung

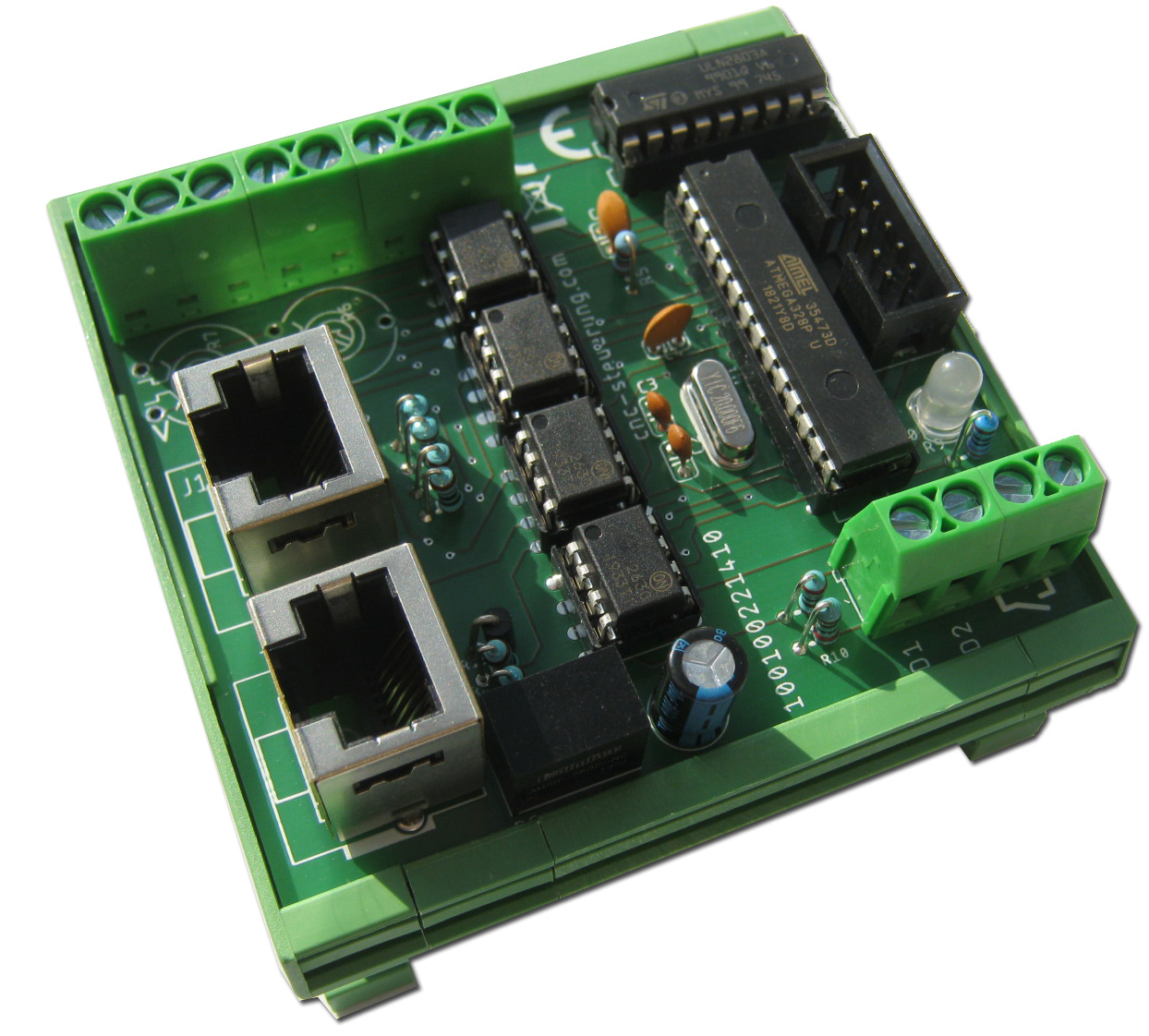

Kühlmittelsteuerung einmal ganz anders!Wer kennt das nicht? Wir reden von Minimalschmierung aber eigentlich haben die meisten Systeme den Namen nicht verdient. Als Kühl und Schmierschneidstoff werden oft teure oder gefährliche Produkte eingesetzt bei denen es Sinn macht die Richtung aus der wir den Fräser besprühen genau zu bestimmen.Was dann wiederum bedeutet weniger Kühl-Schmierstoff zu verwenden (Kosteneinsparung) zum anderen aber auch immer die optimale Seite des Werkzeuges zu Kühlen - Schmieren = Verbesserung der Kühlung / Schmierung !Stellen Sie sich vor Ihr Fräser bewegt sich in positiver X Richtung , so wäre die optimale Richtung aus der nun das Kühl-Schmiermittel den Fräser treffen sollte von der Rückseite - also da wo kein Material ist. Durch diese Platine werden die Achsen X-Y-Z überwacht, nur in Verbindung des M8 Befehls und einer aktiven Bewegung werden die Ausgänge geschaltet.Dadurch wird immer aus der optimalen Richtung das Werkzeug geschmiert / gekühlt. Insgesamt ist das System in der Lage 4 Ausgänge zu schalten, hier können dann die Magnetventile angeschlossen werden mit denen bestimmt wird welche Düse nun arbeitet und welche Düse nicht benutzt werden soll.Technische Daten:* 2x STEP- & 2x DIR-Signaleingänge (3.3V-Level über ultraschnelle Optokoppler) über RJ45-Netzwerkkabel* 4x Ausgänge zur Ventilsteuerung 24VDC* 3 FunktionsmodisM8 Funktion: Ansteuerung durch RichtungssignaleM7 Funktion: Gepulstes Signal, Dauer EIN und Dauer AUS über Poti einstellbar. Dauerfunktion über Taster, alle Ausgänge geschaltet bis der Taster losgelassen wird.Lieferumfang:- MMS-Platine in Hutschienengehäuse- 2 PatchkabelDie Bilder zeigen teilweise mit Zubehör
Netzwerk Überwachungsmodul
Sicherheit an der Maschine: mit diesem Modul überwachen Sie die Netzwerkverbindung und trennen den Not Aus Kreis bei einem eventuellen hardwareseitigen Fehler der Netzwerkverbindung. Nur so können Sie sicherstellen das die Maschine auch sofort stillsteht wenn die Netzwerkverbindung getrennt wird. Wird die Netzwerkverbindung aus welchen Grund auch immer getrennt schaltet das Relais sofort ab. Schauen Sie sich das Video an, hier sehen Sie warum Sie ein Netzwerk überwachen sollten. Lieferumfang: 1 x Ethernet Switch im Hutschienengehäuse Geschwindigkeit: IEEE 802.3u 100 Base -T(X) mit Überwachungsfunktion ( Öffner Kontakt ) Funktionsweise: Der Kontakt ist bei angeschlossenen Netzwerkkabeln geschlossen. Wird eine Netzwerkverbindung getrennt öffnet der Kontakt. Dieser Kontakt kann dann in den Sicherheitskreis eingebunden werden.
Optionskarte
Optionskarte für unser IP-S IN OUT-Block für die IP-S Steuerung Board - Auch für das neue CNC Connectsystem V2.0 geeignet Hiermit kann die Spannungsversorgung für die Endlagenschalter direkt oberhalb der Eingangssignal eingespeist werden. Kein lästiges Verdrahten mehr quer durch den Schaltschrank. Mit dieser Platine haben Sie die 24 Volt +/- und PE an der Stelle, wo Sie es benötigen. Mit dieser Platine wird die Verdrahtung Zeit deutlich verkürzt und sicherer gemacht. Schließen Sie hier die Stromversorgung für Ihre Sensoren an. In der Regel hat ein Sensor ein fertiges Kabel was umständlich abisoliert werden muss da die Spannungsversorgung an einer anderen Stelle im Schaltschrank befindet. Damit ist jetzt ein für alle Zeit Schluss. Nun ist die Spannungsversorgung für Ihre Sensoren in unmittelbarer Nähe der Eingangssignale. Oben die Spannung abgreifen und das Signal anlegen. Es stehen Ihnen 8 x 24 Volt 8 x GND und 8 x PE zu Verfügung Lieferumfang: 1 x Erweiterungsplatine 4 x Schrauben und ein Werkzeug für die Schrauben. Achtung: Es gab eine Änderung in den Platinen. Wenn Sie diese Optionskarte nachbestellen möchten, senden Sie uns bitte ein Bild Ihrer Steuerung zu, damit wir Ihnen auch das passende Modul zusenden können. Gilt für Kunden die vor März 2022 die Grundplatine erhalten haben.
Sofort verfügbar, Lieferzeit: 3-5 Tage
Zeitrelais für die Spindelschmierung
Deckelmaschinen der FP-Baureihe haben an der rechte Seite der Maschine eine Magnetkolbenpumpe. Mit dieser wird der Spindelkopf geschmiert.Unser Zeitrelais ist genau dafür entworfen worden. Sie können die Schmierzeiten einstellen über einen Poti einstellen. Der Stromimpulse dauert 1 Sekunde.Das Modul ist kompatibel mit unserem CNC Connectsystem V1 und V2 ab 23.01.2023 gelieferten Systemen Lieferumfang:- als Modul passend zum IN/ Out Modul ab 23.01.2023- als Hutschienenmodell für den Universaleinbau** Das Hutschienengehäuse hat neben der Taktschmierung für die Spindel auch die Zeitsteuerung für eine Zentralschmieranlage OnBoard. Wobei das Modul mit dem 9 poligen Stecker "nur" die Taktsteuerung on Board hat.
