Kabel 4x2x0,25 +2x0,5
Produktinformationen "Kabel 4x2x0,25 +2x0,5"
Twist-to-Pair-Kabel – Die Grundlage für eine störungsfreie CNC-Steuerung
In modernen CNC-Maschinen entscheidet nicht nur die Qualität der Steuerung oder der Servoantriebe über die Präzision – auch die richtige Verkabelung spielt eine entscheidende Rolle. Twist-to-Pair-Kabel wurden speziell entwickelt, um empfindliche Steuer- und Encodersignale zuverlässig vor elektromagnetischen Störungen zu schützen.
Durch das paarweise Verdrillen der Adern werden eingekoppelte Störsignale nahezu vollständig ausgeglichen. Das Ergebnis ist eine deutlich stabilere Signalübertragung, selbst in Schaltschränken mit Frequenzumrichtern, Servoreglern oder leistungsstarken Spindelantrieben.
Ihre Vorteile auf einen Blick:
- Weniger Störungen durch elektromagnetische Einflüsse (EMV)
- Zuverlässige Übertragung von Encoder-, Sensor- und Steuersignalen
- Höhere Positioniergenauigkeit der CNC-Achsen
- Weniger Schrittverluste und Kommunikationsfehler
- Ideal für bewegte Leitungen in Energieführungsketten
- Hohe Flexibilität und lange Lebensdauer
Gerade in CNC-Anlagen verlaufen Leistungs- und Signalleitungen oft dicht nebeneinander. Ohne hochwertige, verdrillte Leitungen können Störimpulse die Signalqualität beeinträchtigen und im schlimmsten Fall zu Positionsfehlern, unruhigem Motorlauf oder Maschinenstillständen führen.
CNC-Steuerung.com setzt deshalb konsequent auf hochwertige Twist-to-Pair-Kabel, die speziell für industrielle CNC-Anwendungen entwickelt wurden. Sie sorgen für eine sichere Datenübertragung, maximale Betriebssicherheit und eine dauerhaft hohe Maschinenpräzision – selbst unter anspruchsvollen Einsatzbedingungen.
Präzision beginnt bei der Verkabelung – setzen Sie auf Twist-to-Pair-Kabel von CNC-Steuerung.com.
Kabel Meterware - Schleppketten tauglich -
Die neuste Leitung speziell für iHSV57 Servomotoren mit eingebauter Endstufe oder andere Modelle
Bei uns ist das Kabel in freien
Meterlängen zu beziehen.

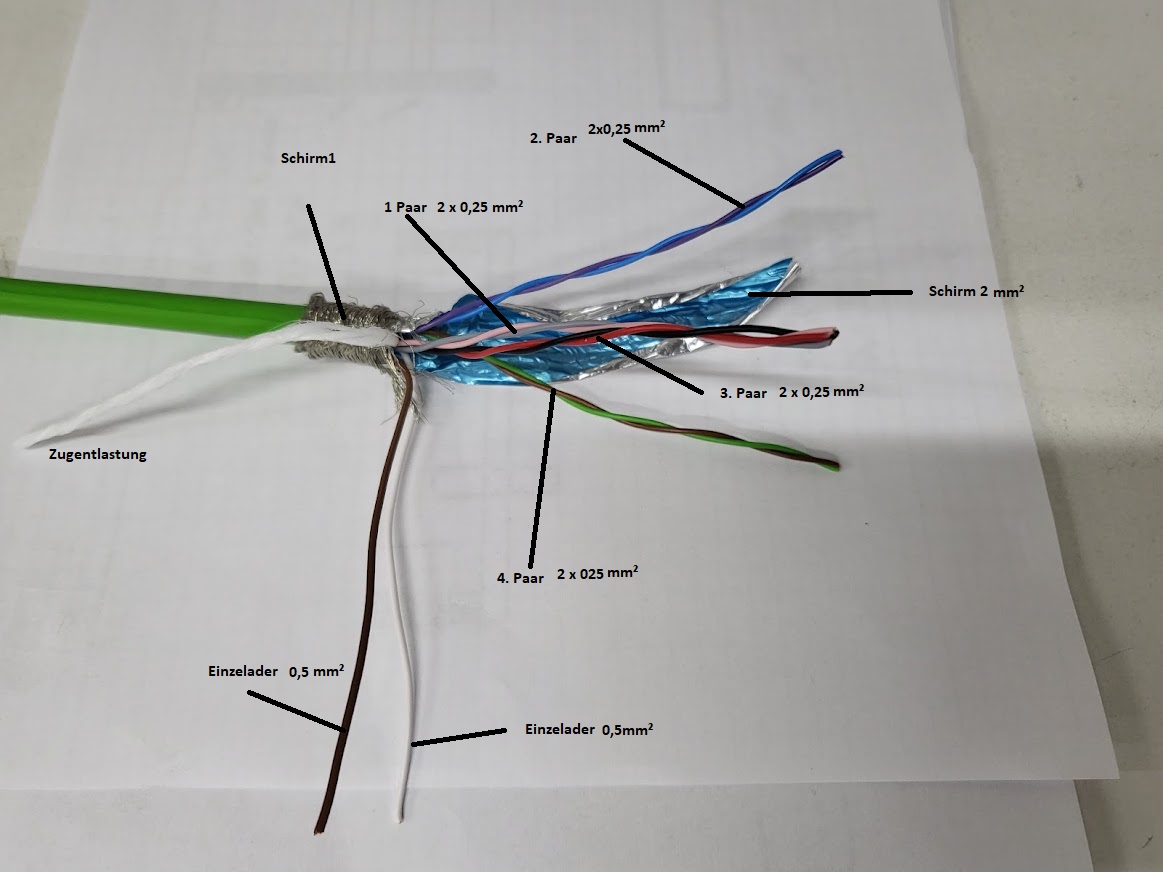

Ader Zahl und Leiternennquerschnitt [mm²] : 4x(2x0,25)+2x0,5)C
Farben:
4 x(2x0,25) braun/grün, blau/violett, grau/rosa, rot/schwarz (Twist to pair)
2 x0,5 weiß, braun
Typische Anwendungsbereiche
Für flexible Beanspruchung
Ohne Ölbeeinflussung
vorzugsweise Indoor-Anwendungen
Besonders für freitragende Verfahrwege bis 10 m
Holz-/Steinbearbeitung, Verpackungsindustrie, Zuführungen, Handling, Verstell
Vorrichtungen
Klassifizierung:
Class 3.1.1.1
- Kettentaugliche Leitungen ohne speziellen Aufbau (z. B. Lagenverseilung) für
Einsatz in e-ketten®
- Freitragend bis 10 m
- Keine Ölbeständigkeit
- Keine Torsion
Flammwidrig: Gemäß IEC 60332-1-2,
CEI 20-35, VW-1, FT-1
Silikonfrei: Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV
3.10.7 – Stand 1992)
UL/CSA: Style 1589 und 2560, 30 V, 60 °C
NFPA: In Anlehnung an NFPA 79-2012 Kapitel 12.9
EAC: Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559
CTP: Zertifiziert nach Nr. C-DE.PB49.B.00449
Bleifrei: In Anlehnung an 2011/65/EU (RoHS-II)
CE: In Anlehnung an 2014/35/EU
Nennspannung:
-50 V
-30 V (in Anlehnung an UL)
Prüfspannung: 500V
Lieferung:
Kabel: in der entsprechenden Länge mindestens aber 3 Meter
Codierung nach: Dual Use und ECCN
Durchmesser: 8mm
Gewicht: 91 KG / Km
Für alle die eine sichere Datenleitung für Step/Dir Signalen und zugleich eine schleppkettentaugliche Leitung suchen.
.
CNC Steuerung
Erklärung zu
Exportbeschränkungen
Dieses Produkt ist mit "Dual Use" Gekennzeichnet und im Abschnitt A
oder B der Ausfuhrliste (Anlage AL zur
Außenwirtschaftsverordnung) und/oder im Anhang I der Verordnung (EG) Nr.
428/2009 erfasst.
Damit die
Firma CNC Steuerung eine gewissenhafte Prüfung hinsichtlich der
Exportbeschränkungen sicherstellen kann, weisen wir darauf hin, dass sich aus
den Positionen ohne Kennzeichen und/oder mit Kennzeichen "Dual Use",
"ECCN" eine Ausfuhrgenehmigungspflicht sowohl aus der
Endbestimmung als auch Endverwendung ergeben kann.
Bei einem Weiterversand oder der Verwendung Produkten der Firma CNC Steuerung
in anderen Ländern, ist durch den Verkäufer, Versender oder Ausführer eine
eigenständige Güterlistenprüfung durchzuführen. Die Prüfung, ob ein Verkauf,
eine Weitergabe, eine Lieferung oder eine Ausfuhr verboten oder
genehmigungspflichtig ist, steht ausschließlich in der Verantwortung der
Person, die diese Handlung(en) vornimmt und keinesfalls in der Verantwortung
der CNC-Steuerung.
Ein Umtausch ist nicht möglich !
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
Anmelden
Passendes Zubehör

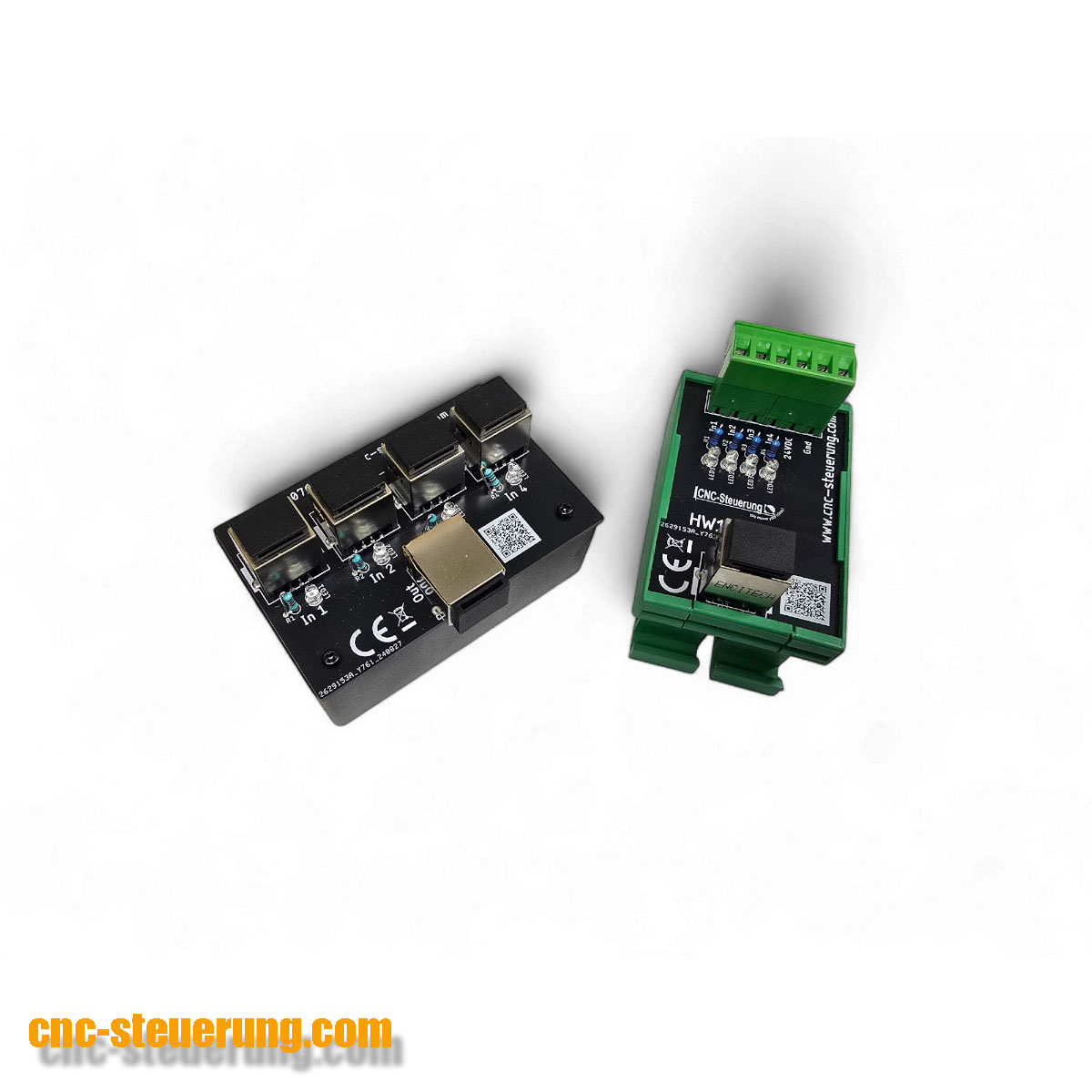

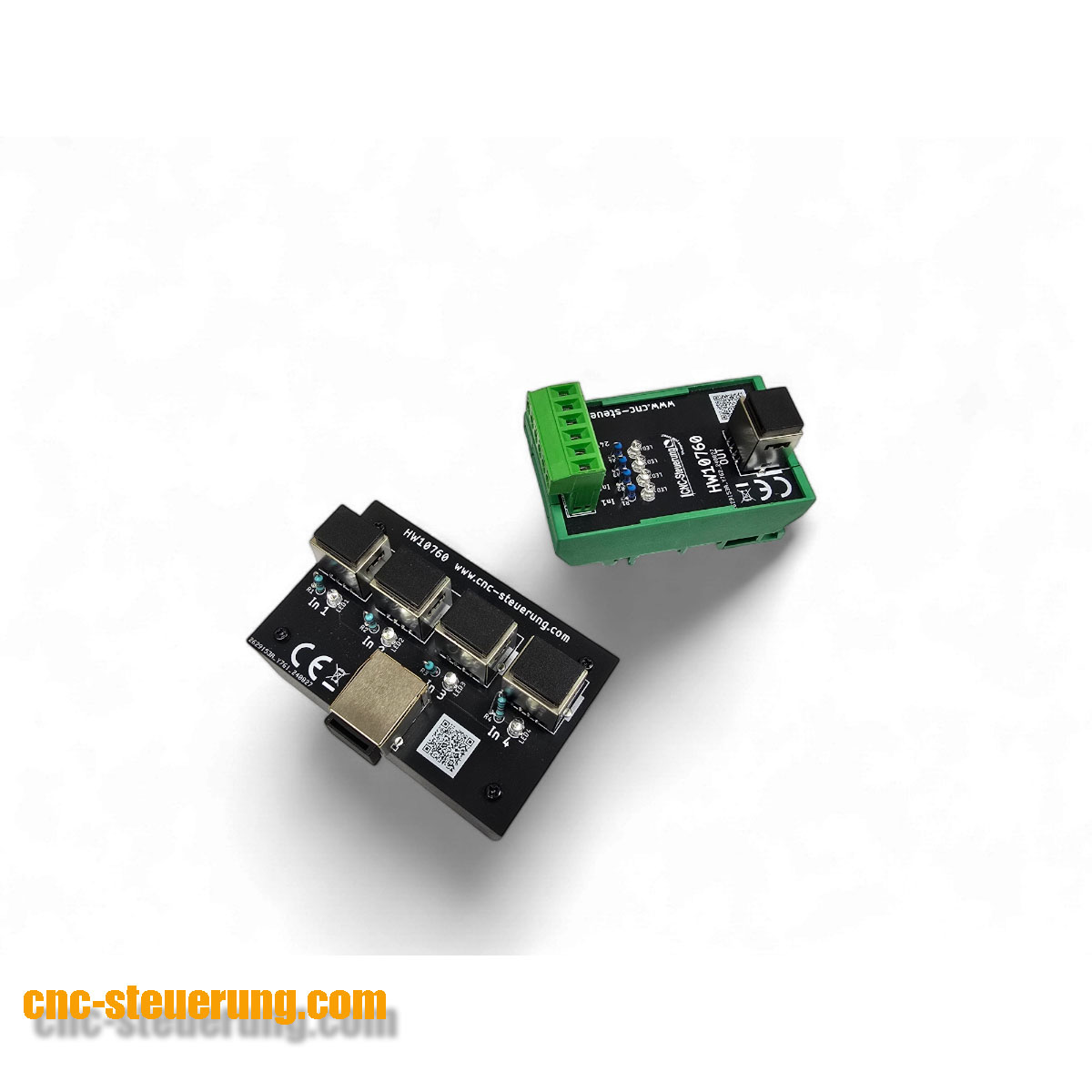

Immer das gleiche - Wie verdrahte ich meine Sensoren? "Normale" Aktorboxen" verschlingen ein Vermögen. Zudem ja auch noch sehr kostspielige Stecker und so weiter dazukommen. Mit unsere Aktorbox stellen wir eine einfache Verbindung her. Die Verdrahtung ist induktive Sensoren und mechanische Rollenschalter geeignet. Sie können für feste Achsen - normale Netzwerkkabel verwenden, bei beweglichen Achsen empfehlen wir Ihnen unsere Datenleitung (siehe Zubehör) Die Aktorbox wird mit einem Gehäuse geliefert was einfach an der entsprechen Stelle geschraubt werden kann. Die Main Unit wird im Tragschienengehäuse geliefert. Die LED auf der Aktor und Main Unit zeigen den Zustand bereits bei der Montage an, so können schnell an Ort und Stelle die Signale überprüft werden. Die RJ45 Sensor-/Aktor-Box von CNC-Steuerung.com mit 4 RJ45 Steckplätzen sowie Statusanzeige verfügt über 4 Anschlüsse und einen Ausgang. Mittels Netzwerkkabel oder unsere Datenleitung kann schnell und einfach eine Verbindung hergestellt werden, die eine Verdrahtung der Sensoren sehr vereinfacht. Lieferumfang: 1x Aktorenbox 1 x Main Unit Bitte beachten Sie: Bewegliche Achsen benötigen spezielle Leitungen, herkömmliche Netzwerkkabel sind nicht dafür geeignet.
Sofort verfügbar, Lieferzeit: 1-5 Tage

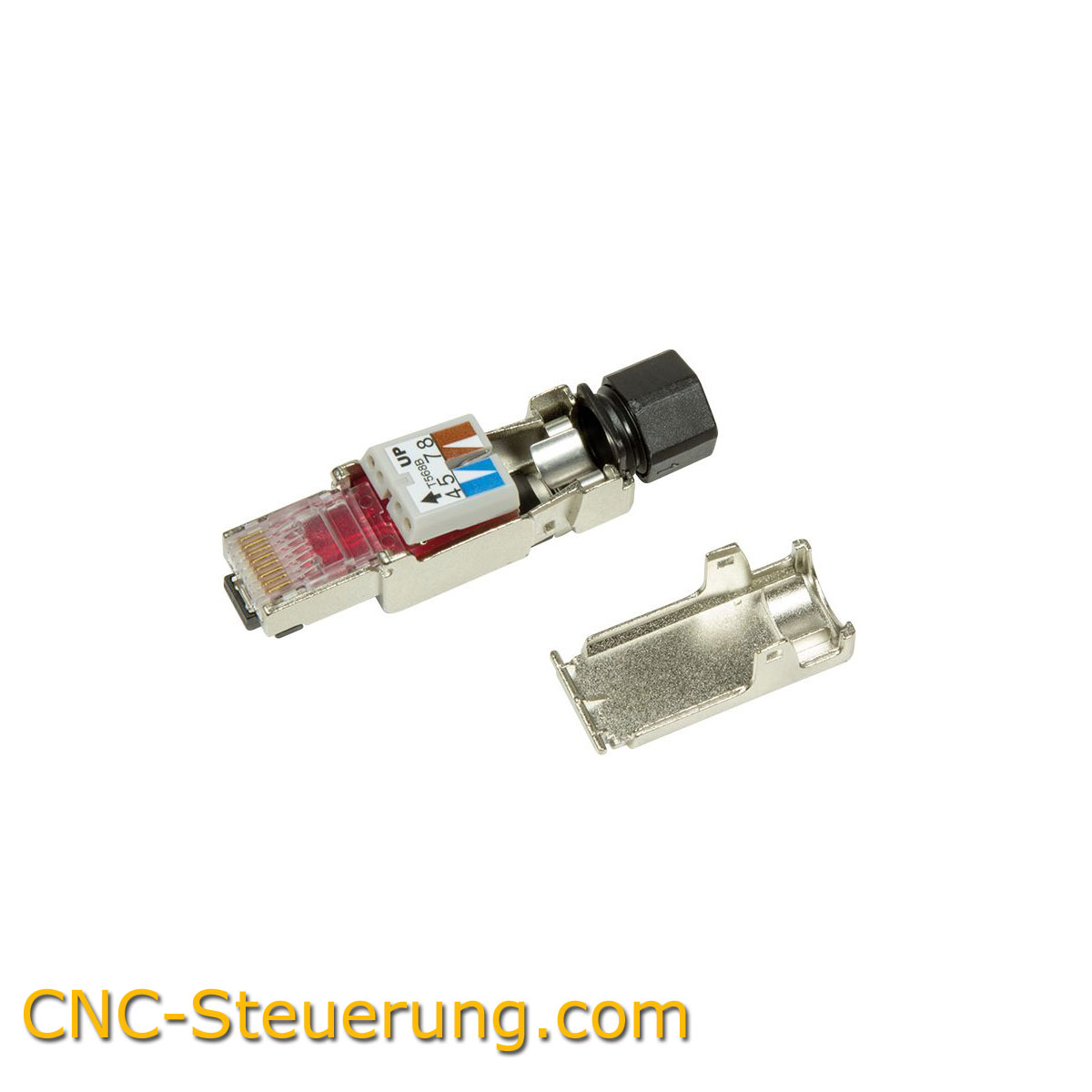

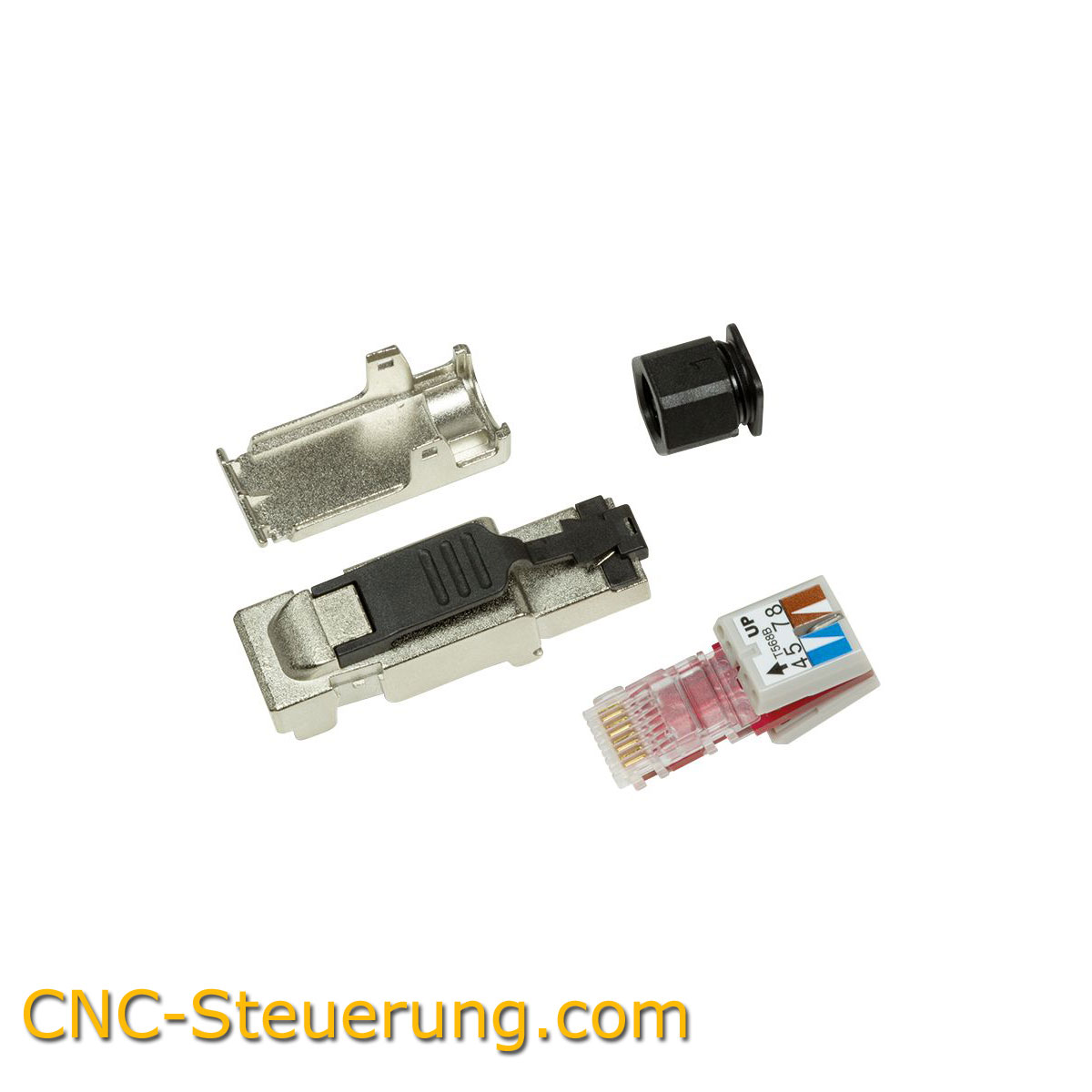

Der feldkonfektionierbare Cat.6A Steckverbinder ermöglicht eine einfache und schnelle Montage vor Ort, egal ob in bestehenden Netzwerken oder zur Erstellung eines neuen Links. Dieser Steckverbinder lässt sich vor Ort und im Feld ohne spezielles Werkzeug schnell und einfach anschließen. Typ: Feldkonfektionierbarer Cat.6A SteckverbinderNormen: Cat.6A ISO/IEC11801, TIA568.2-D, EC geprüftGehäuse: Geschirmt (Metall mit Zinklegierung)Kontakte: Phosphor-Bronze-Legierung, 50µ vergoldetBelegung: T568A oder T568BAbmessung: 23-26 AWG Aderndurchmesser, 6-8 mm äußerer KabelmantelMontageanleitung im LieferumfangLieferfumfang:1 Stecker Set 1 Bedienungsanleitung
