BT 30 Spindelbausatz Set
Produktinformationen "BT 30 Spindelbausatz Set"
Mehr Leistung. Mehr Präzision. Weniger Rüstzeit.
Mit dem BT30 Spindelbausatz Set bringen Sie Ihre CNC-Maschine auf das nächste Level. Die robuste mechanische Spindeleinheit mit BT30-Aufnahme wurde für anspruchsvolle Fräs- und Bohranwendungen entwickelt und ermöglicht dank pneumatischer Werkzeugwechseleinheit einen automatischen Werkzeugwechsel für effiziente und professionelle Bearbeitungsprozesse.
Ob Maschinenbau, Retrofit-Projekt oder Eigenbau-CNC – dieses universelle Spindelkit bietet maximale Flexibilität bei der Integration in bestehende Maschinenkonzepte. Durch die BT30-Werkzeugaufnahme profitieren Sie von hoher Rundlaufgenauigkeit, stabiler Werkzeugspannung und zuverlässiger Kraftübertragung auch bei anspruchsvollen Bearbeitungen.
Die Spindeleinheit arbeitet ohne zusätzliche Kühlung und überzeugt durch ihre kompakte, wartungsarme Konstruktion. Mit einer maximalen Drehzahl von 6.000 U/min eignet sich das System ideal für präzise Fräs- und Bohrarbeiten in Metall, Kunststoff und technischen Werkstoffen.
Ihre Vorteile auf einen Blick:
- BT30-Spindel mit professioneller Werkzeugaufnahme
- Pneumatische Einheit für automatischen Werkzeugwechsel
- Bis 6.000 U/min für präzise Bearbeitung
- Ideal für Fräsen und Bohren
- Robuste, langlebige Konstruktion
- Universell für CNC-Umbauten und Neuprojekte einsetzbar
- Reduzierte Rüstzeiten und höhere Produktivität
- Externer Motorantrieb für flexible Antriebslösungen
Setzen Sie auf professionelle CNC-Technik und steigern Sie die Effizienz Ihrer Fertigung mit dem BT30 Spindelbausatz Set von CNC-Steuerung. Die ideale Lösung für alle, die Wert auf Präzision, Zuverlässigkeit und automatisierte Werkzeugwechsel legen
Lieferumfang:

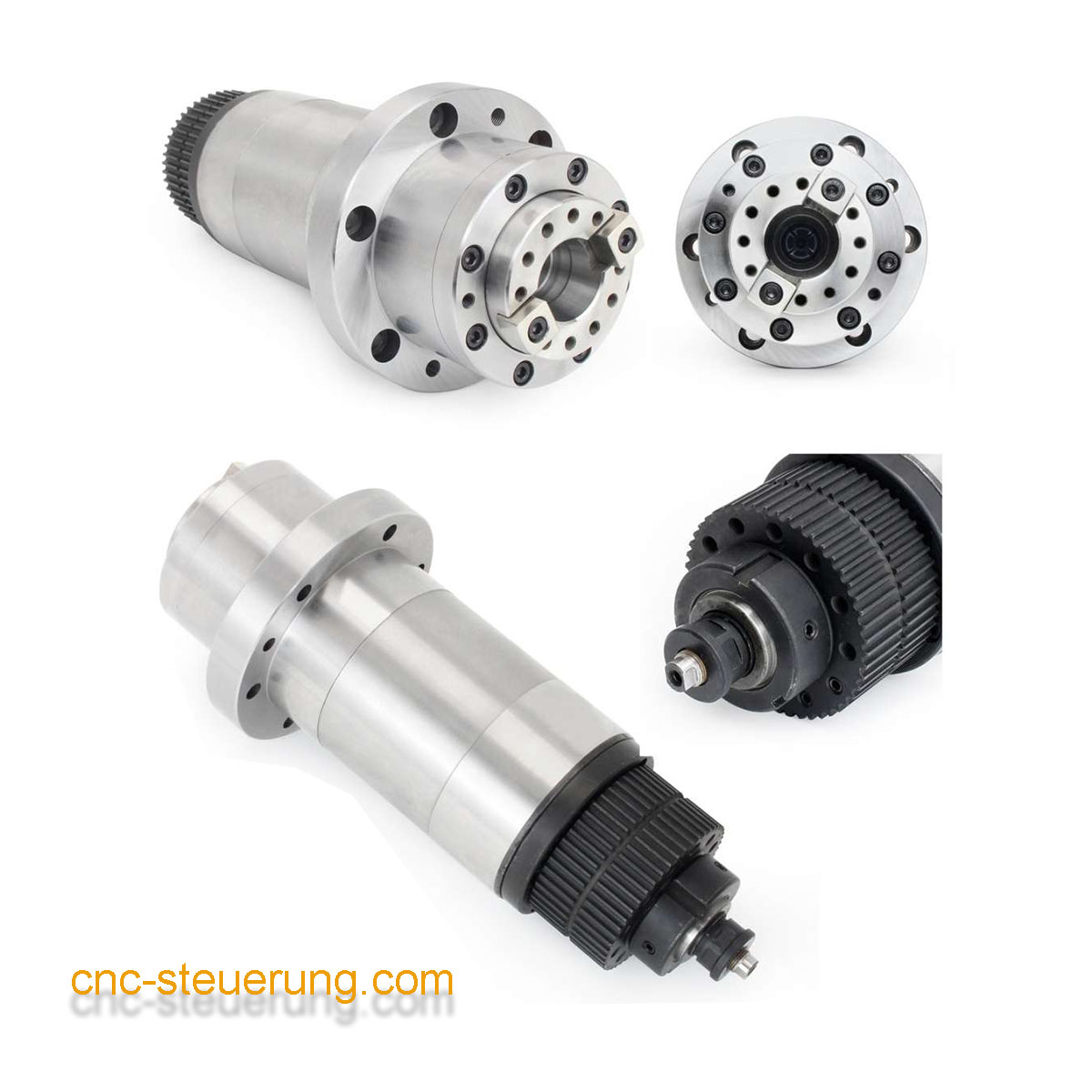

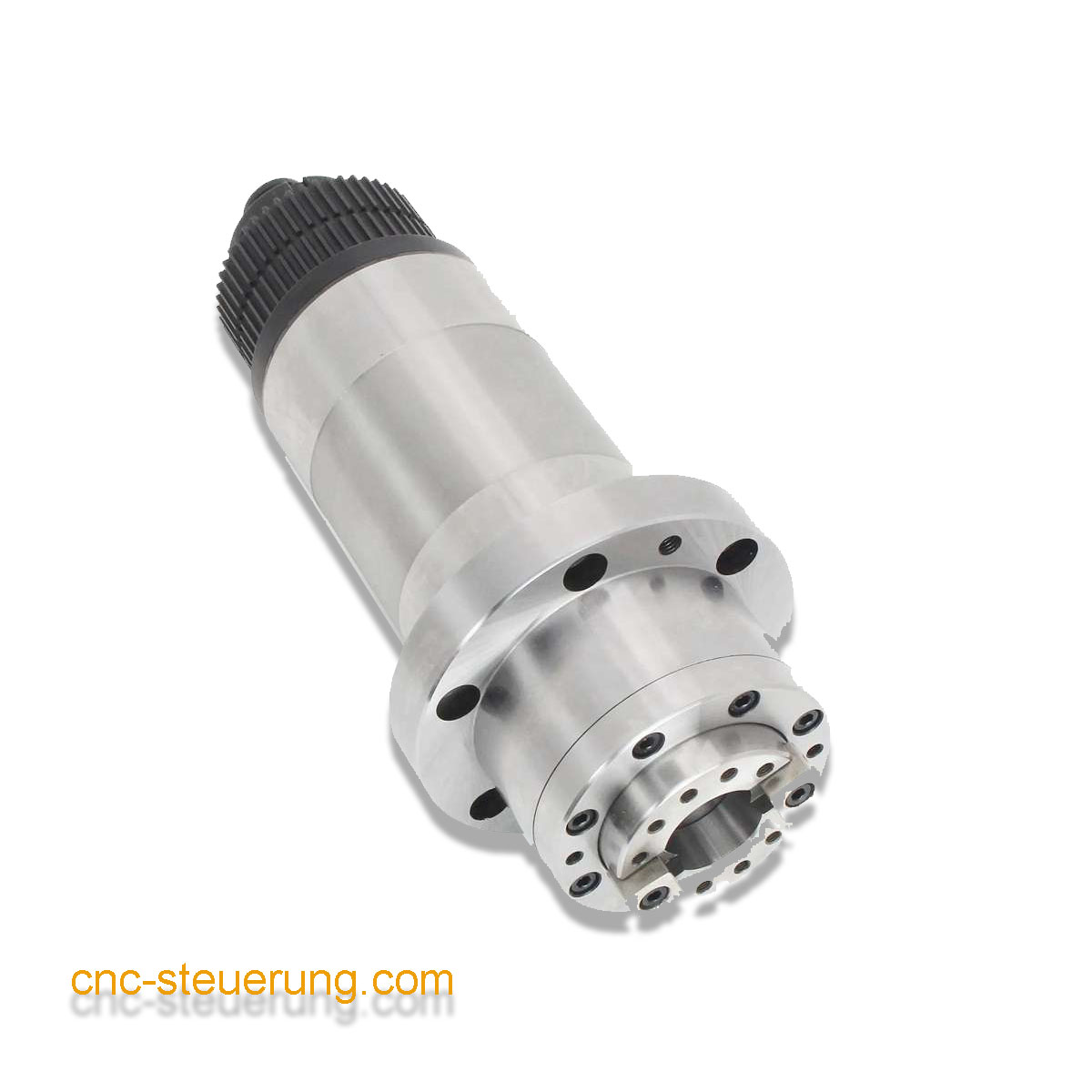

- BT 30 Spindeleinheit
- Luftzylinder
- Halterung für den Luftzylinder
- Halterung für die Spindel
Diese Spindel kommt ohne zusätzliche Kühlung aus.
Hinweis: Dieses ist ein universal Kit wo Sie selber Befestigungsbohrungen anbringen müssen.

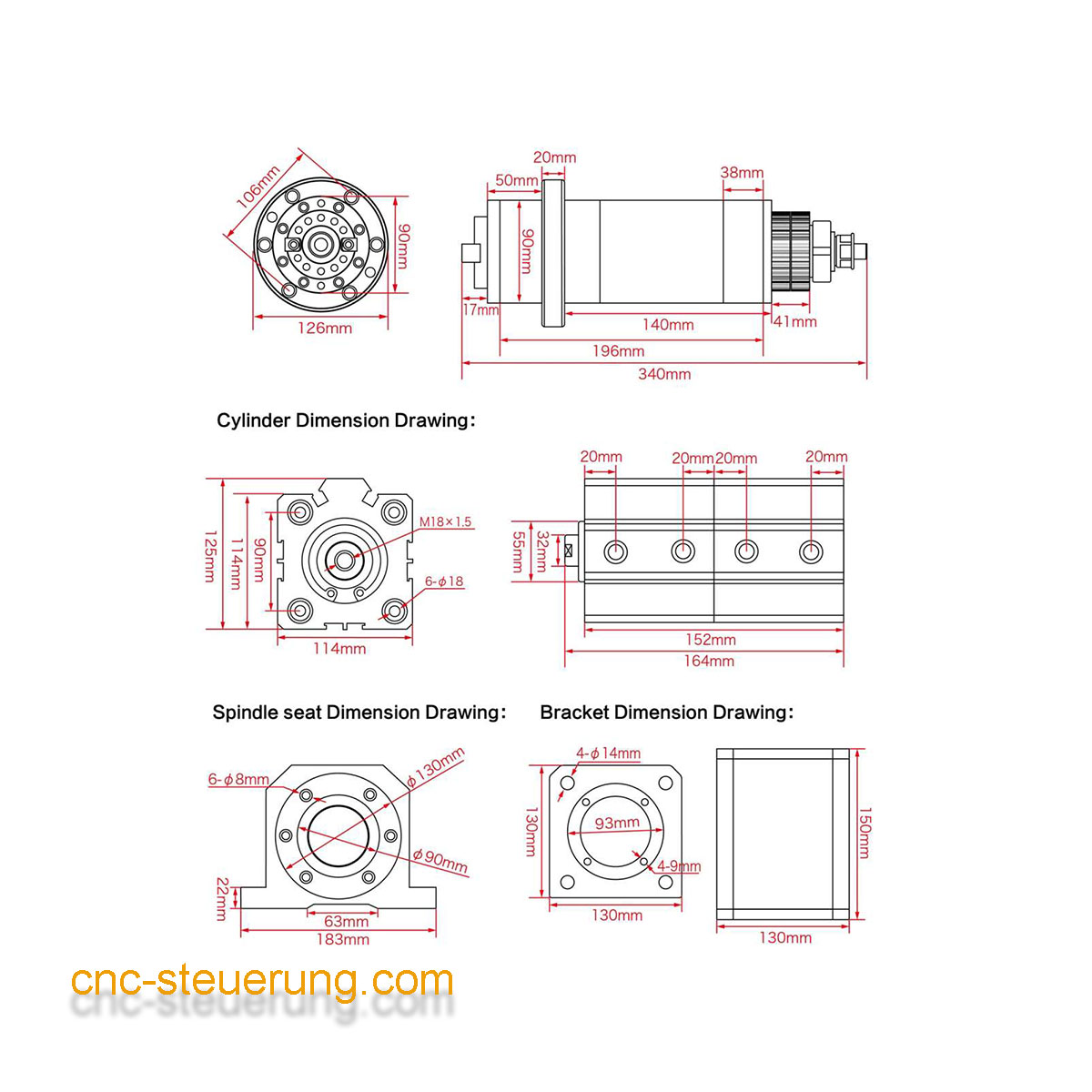

Technische Daten:
Maximale Drehzahl: 6000 U/min.
Anwendung: Bohren und Fräsen
Spindeltyp: BT30
Antrieb: Externer Motor
Aussendurchmesser Spindel: 90 mm
Druckluft: 0.4 bis -0.6 Mpa
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
