Bohren mit der SIM Software

Die SIM Software unterstützt verschiedene Zyklen zum Bohren:

Der Bohrzyklus G81 wird für einfache Bohr-/Anbohrvorgänge verwendet:

Syntax: G81  X...  Y...  Z... R... K... F...

X, Y – Position of hole in XY plane. - Lochposition in der X und Y-Achse.
Z – End point of hole - Tiefe -- das Werkzeug bewegt sich mit Vorschub ausgehend von der R-Ebene bis zur Z-Tiefe.
R – Retract plane - Position der R-Ebene.
K -- Anzahl der Zykluswiederholungen (falls erforderlich) .
F – Feedrate - Vorschub

Sobald der Bohrzyklus G81 definiert ist, wird der feste Bearbeitungszyklus in aufeinanderfolgenden Sätzen an jeder XY-Position wiederholt. Daher muss der Bohrzyklus G81 mit G80 abgebrochen werden.

Beispiel Code:

N30  G81  X10  Y30  Z-17 R2 F75
N40  Y10
N50  X30
N60  Y30
N70  X90
N80  Y10
N90  G80

Im obigen Beispiel beginnt das Bohren mit dem Bohrzyklus G81 bei X10 Y30, also erfolgt die erste Bohrung bei X10 Y30, dann die zweite bei Y10, die dritte bei X30, die vierte bei Y30, die fünfte bei X90 und die letzte bei Y10, da der nächste Block den Code G80 hat, wird der Bohrzyklus nicht mehr wiederholt.

Arbeiten

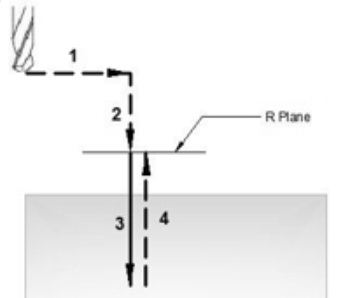

Hier wird kurz beschrieben, wie der G81-Bohrzyklus funktioniert.

1. Eilgang zur angegebenen x-, Y-Achsenposition (Bohrposition).
2. Eilgang zur R-Ebenenposition.
3. Bohren mit angegebenem Vorschub von der R-Ebenenposition zur Z-Tiefenposition.
4. Eilgang zur Anfangsebene oder R-Ebene hängt von den Modi G98 und G99 ab.

G98 G99 Modi

Nach Erreichen der Bohrtiefe erfolgt der Rückzug im Eilgang, die Rückzugshöhe kann über G98 oder G99 gesteuert werden.

G98 Bohren kehrt zur Anfangsebene zurück.
G99 Bohren kehrt zur R-Ebene zurück.

G98, G99 können während des G81-Bohrzyklus mehrmals verwendet werden.

Beispiel:
N30  G81  X10  Y30  Z-17 R2 F75
N40  Y10
N50  G98  X30
N60  G99  Y30
N70  X90
N80  Y10
N90  G80

Wiederholungsbohrungen

Mit dem Bohrzyklus G81 kann der Bohrvorgang mehrfach wiederholt werden. Der Bohrvorgang wird K-mal wiederholt, wenn dieser Parameter im Bohrzyklus G81 angegeben wird.

Wiederholungsbohren wird normalerweise mit dem Inkrementalmodus G91 verwendet und ein gutes Beispiel für Wiederholungsbohren ist das Rasterplattenbohren. Das Beispiel für Wiederholungsbohren ist unten angegeben.

Der G82-Bohrzyklus wird auch G82-Senkbohrzyklus genannt.

G82 ist ein normaler Bohrzyklus. Der einzige Unterschied besteht darin, dass er für eine bestimmte Zeit am Boden des Lochs verweilt und normalerweise für präzises Tiefenbohren verwendet wird.

Beispiel Code:

N30  G82  X10  Y30  Z-17 R2 P1000 F75
N40  Y10
N50  X30
N60  Y30
N70  G80

So funktioniert der G82-Bohrzyklus:

1. Eilgang zur X-, Y-Position.
2. Eilgang zur R-Ebenenposition.
3. Bohren mit Vorschub von der R-Ebene zur Z-Tiefenposition.
4. Für eine bestimmte Zeit am Lochboden verweilen.
5. Eilgang zur R-Ebene oder Anfangsebene hängt vom G99-, G98-Modus ab.

G98 G99 Modi

Wie sich der G82-Bohrzyklus im G98- oder G99-Modus verhält,
G98 Bohren kehrt zur Anfangsebene zurück.
G99 Bohren kehrt zur R-Ebene zurück.
Ein funktionierendes Beispiel finden Sie im Bohrzyklus G81.

N30  G82  X10  Y30  Z-17 R2 P2000 F75
N40  Y10
N50  G98  X30
N60  G99  Y30
N70  X90
N80  Y10
N90  G80

Wiederholungsbohrungen:

Wenn der Parameterwert K mit dem Bohrzyklus G82 angegeben wird, wird das Bohren so oft wiederholt wie mit K angegeben.
Wiederholungsbohrungen können effektiv beim Bohren mehrerer Löcher mit gleichem Abstand eingesetzt werden.
Der G82-Zyklus wird dabei im inkrementellen G91-Modus verwendet.
Ein Beispiel für Wiederholungsbohrungen finden Sie im Bohrzyklus G81.

 G83 Bohrzyklus:

Der G83-Tiefbohrzyklus führt den Bohrvorgang in mehreren Schritten aus. Diese Technik macht das Tieflochbohren einfach und wirtschaftlich.

Der Schnittvorschub erfolgt intermittierend bis zum Bohrlochgrund, während die Späne abgeführt werden.

Da das Bohren bis zum Boden des Lochs mit Vorschub in mehreren kleinen Schritten durchgeführt wird, wird jedes Mal, wenn eine bestimmte Tiefe erreicht ist, der Bohrer zurückgezogen und der Bohrer macht den nächsten Bohrschritt. Dieser Vorgang wird immer wieder wiederholt, bis die Bohrtiefe erreicht ist.

Syntax:

G83  X...  Y...  Z ... R... Q... F... K...

X, Y – Position of hole in XY plane. - Lochposition in der X und Y-Achse.
Z – End point of hole - Tiefe -- das Werkzeug bewegt sich mit Vorschub ausgehend von der R-Ebene bis zur Z-Tiefe.
R – Retract plane - Position der R-Ebene.
Q -- Schnitttiefe für jeden Schnittvorschub (Peck).
F – Feedrate - Vorschub

Sobald G83 im Programm angegeben ist, wird der Tiefbohrzyklus bei jeder Achsenbewegung wiederholt, bis G80 im Programm angegeben wird, um den Tiefbohrzyklus zu beenden.

Beispiel Code:

N150  M06  T02
N160  G90  G00  X60  Y28  Z12  S750  M03 '
N170  G99 G83

Arbeitsweise:
