Connect System der CASE
Geschätze Lesezeit: 2 Minuten
06.11.2025
Da sich das CNC Connectsystem bei allen anderen Steuerungen als perfekt herausgestellt hat, gehen wir bei der CASE auch auf ein Connect System.
Das Connect System besteht aus:
1 x Mainbord
1 x Aufsteckplatine

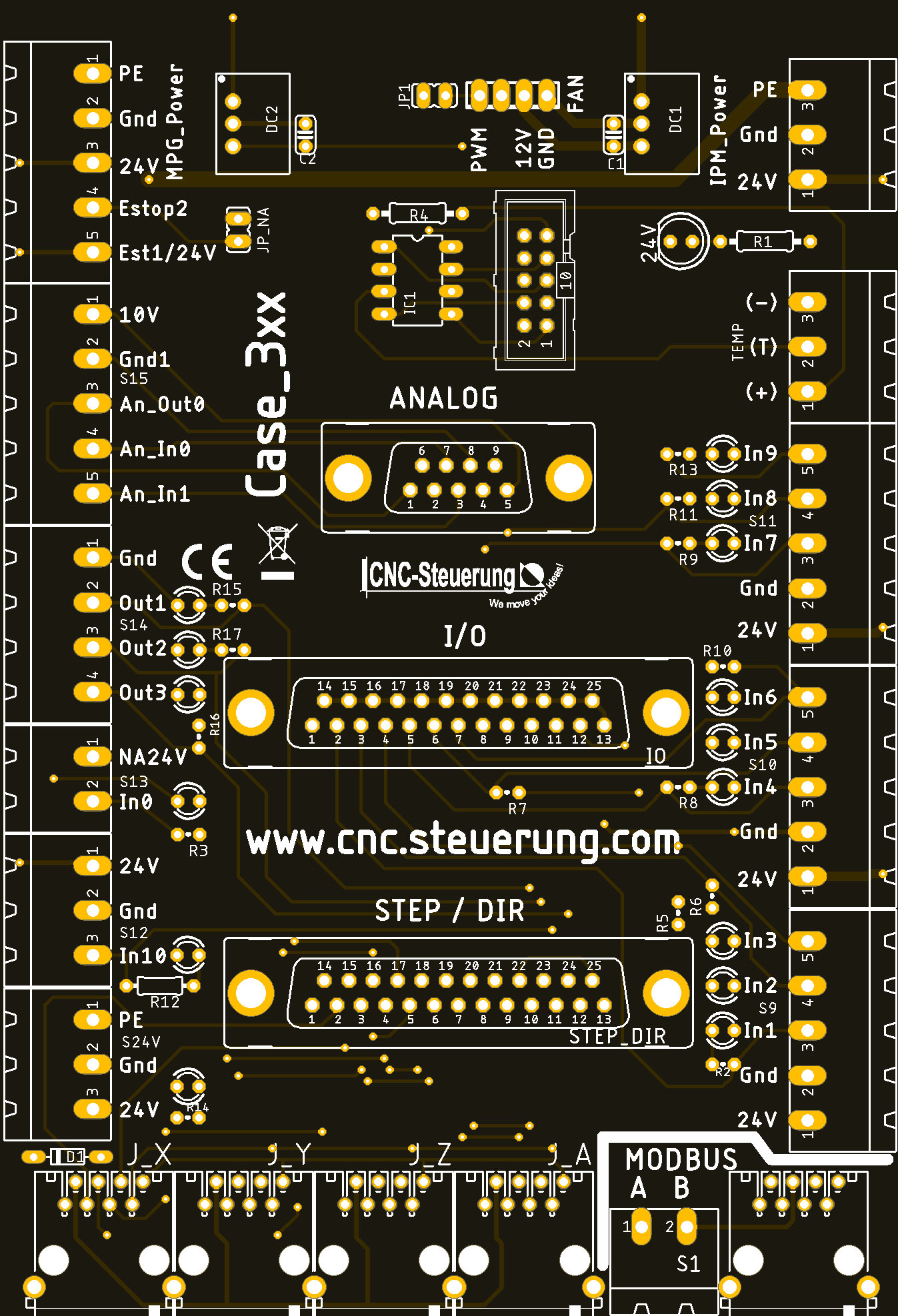

Das Mainboard sitzt bei der CASE auf der Hinterseite im Gehäuse, wobei die IP-M Steuerung unten im Boden des Gehäuses seinen Platz gefunden hat.

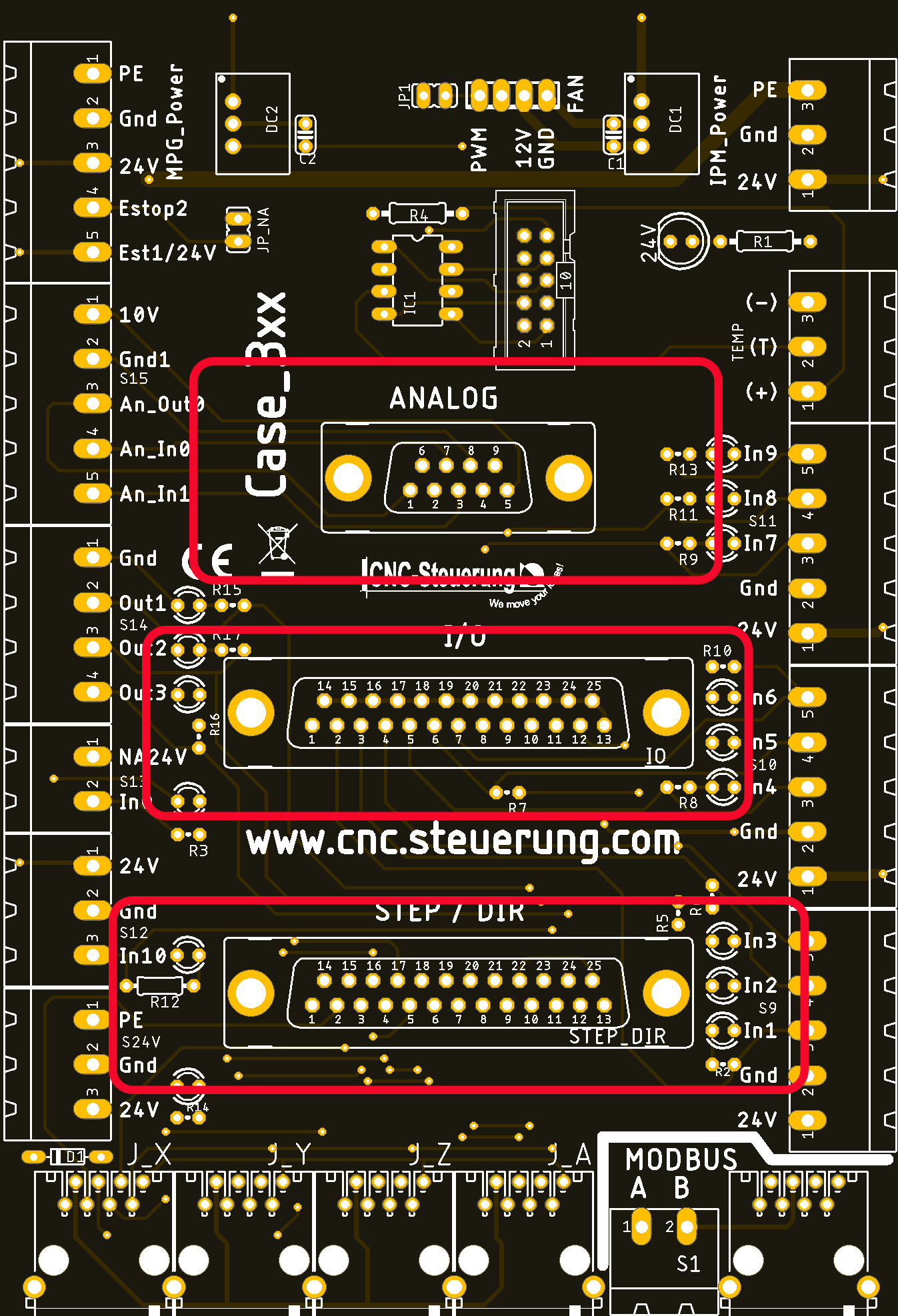

Die IP-M im unteren Teil wird mit dem Mainboard via Flachbandkabel verbunden. Die Steckbelegung ist hier deutlich zu erkennen.

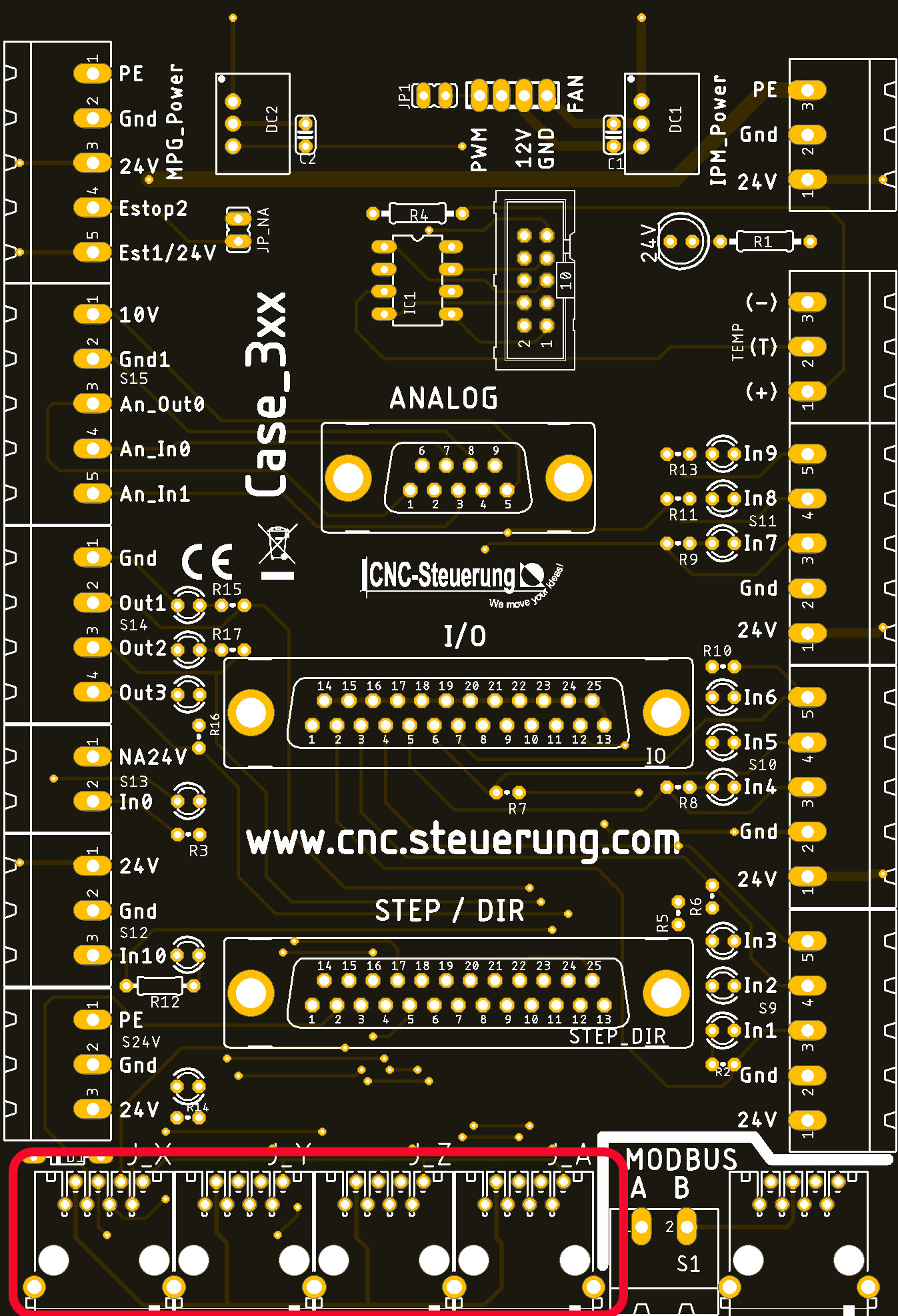

Die Verbindung zu den Drives erfolgt via Patchkabel. Die Anschlüsse befinden Sie am unteren Ende der Mainplatine
Da wir diese Steuerung für eine Fräsmaschine wie die Wabeco entwickelt haben, ist die Ansteuerung über eine lange Platine entwickelt worden.

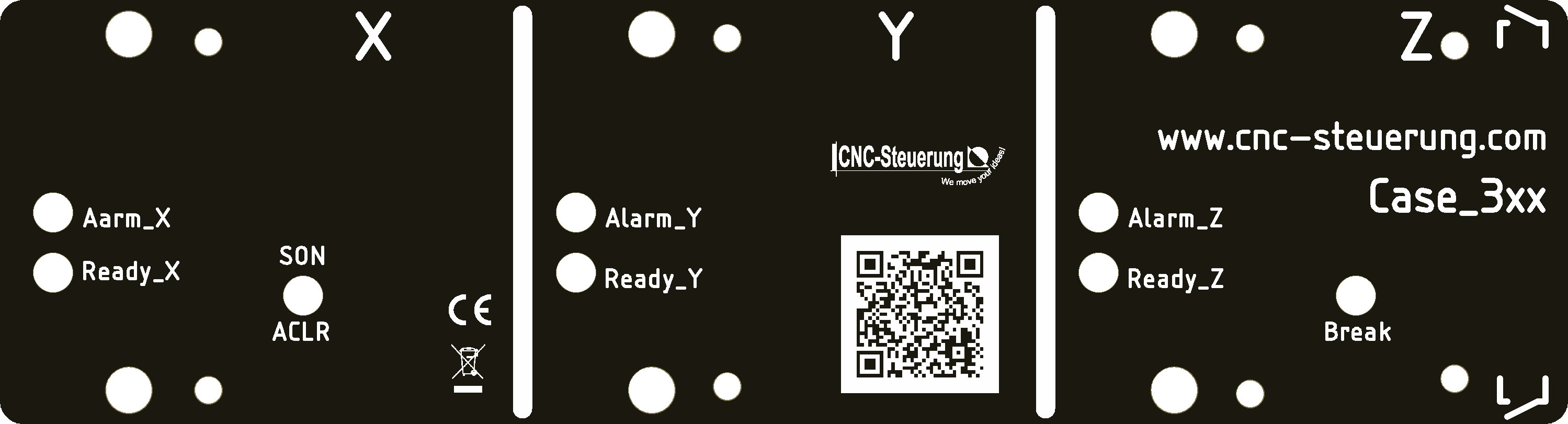

Auf dieser langen Platine die sich quer über den Drives befindet erkennen sich auch LED.

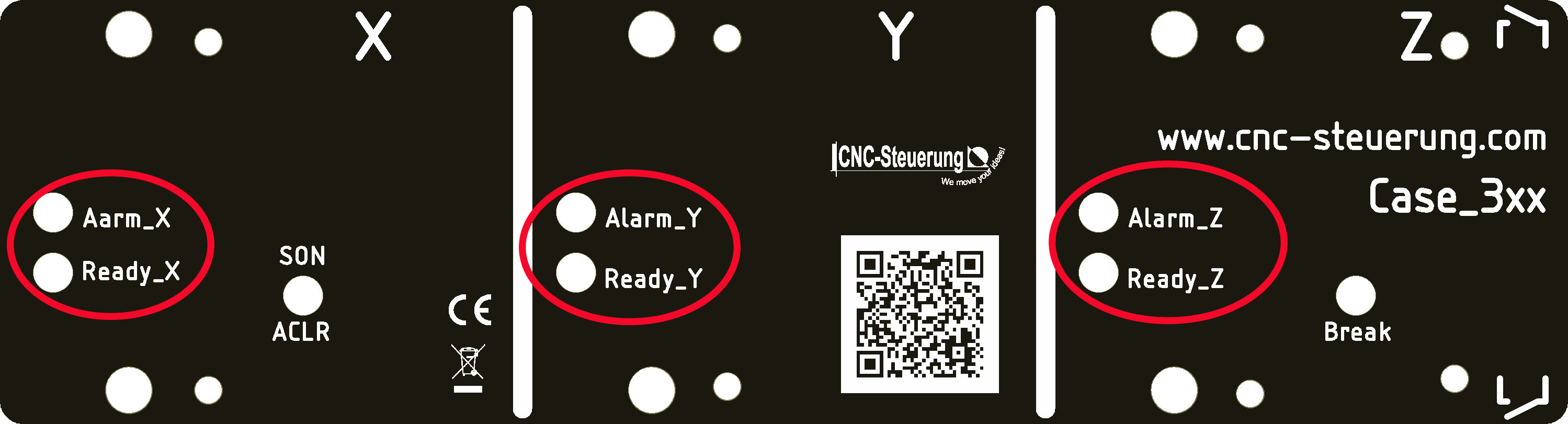

Diese LED zeigen Ihnen an ob die Servo Drive Ready ist oder einen Alarm ausgibt.
So können Sie erkennen wenn die Steuerung einen Alarm meldet welche Drive den Alarm ausgelöst hat.

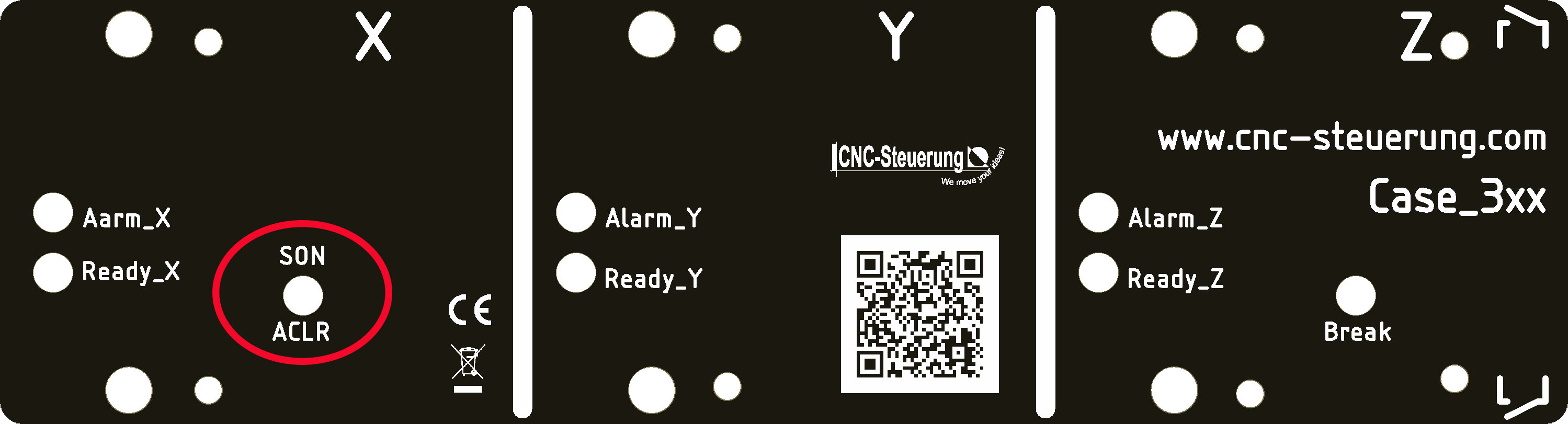

Wurde der Ausgang 0 der IP-M auf Servo Enabel durch das Verbinden aktiviert leuchtet die LED SON.
Da wir ja alle Servos gleichzeitig aktivieren, gilt die LED für alle Drives
Da wir ja alle Servos gleichzeitig aktivieren, gilt die LED für alle Drives

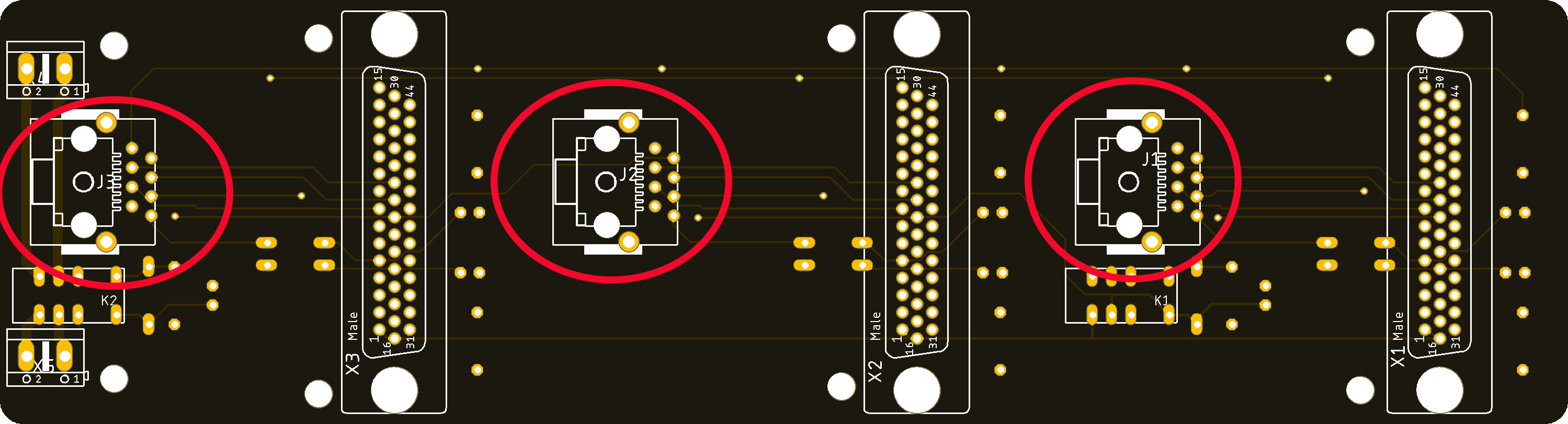

An der Unterseite der Aufsteckplatine finden Sie auch zwischen den Drives die RJ45, die mit dem Mainbloard verbunden werden muss.

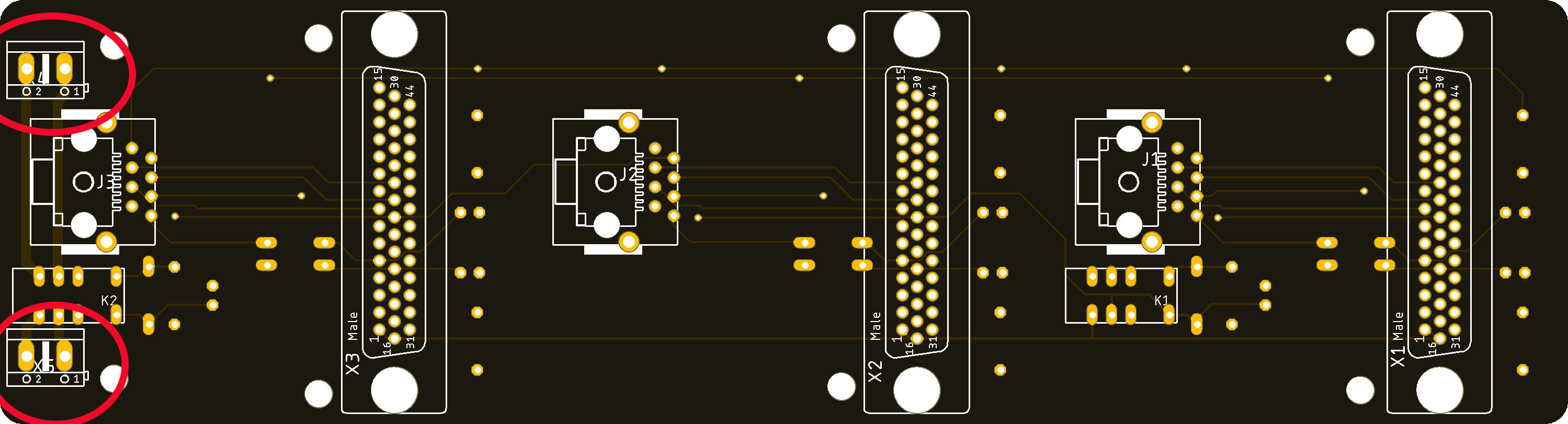

Wenn Ihre Z Achse über eine Bremse verfügt, können Sie diese hier anschließen.
