Ferritkerne - Wieso - warum
Geschätze Lesezeit: 1 Minuten
18.07.2025

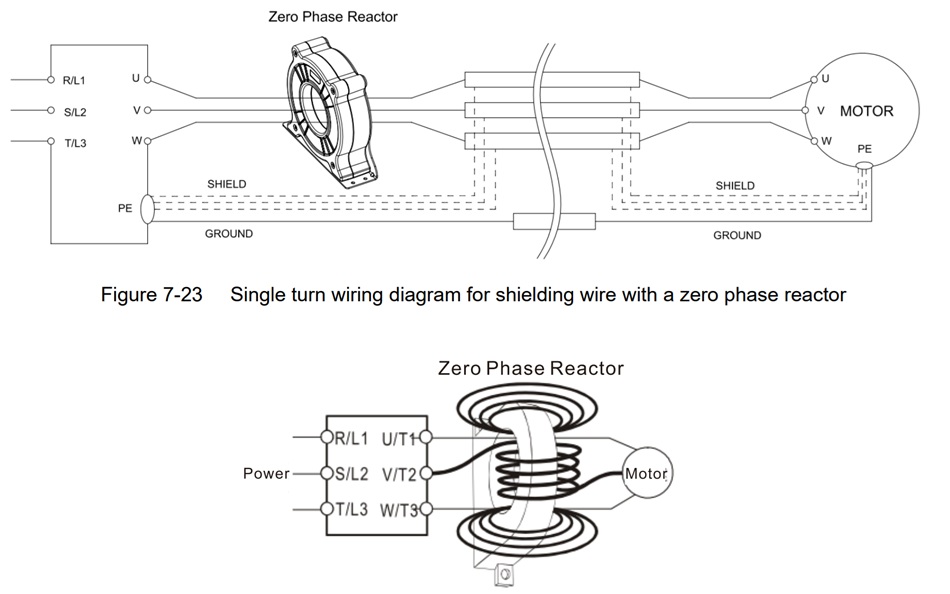

Am Ausgang des Frequenzumrichters wird in der Regel eine Netzdrossel angeschlossen. Der Frerritkern wird entweder mehrmals umwickelt oder es werden mehrere Netzdrosseln hintereinander geschaltet.
Produktgalerie überspringen
5.41
%
Ferrit-Ringkern für Frequenzumrichter
35,00 €*
37,00 €*
(5.41% gespart)
Ferritring GroßNullphasenreaktoren (auch bekannt als HF-Rauschfilter) tragen zur Reduzierung des Strahlungsrauschens der Wechselrichterverkabelung bei.Die Verkabelung muss durch die Öffnung verlaufen, um die HF-Komponente des elektrischen Rauschens zu reduzieren. Schleifen Sie die Drähte dreimal (vier Windungen), um den vollen HF-Filtereffekt zu erzielen. Platzieren Sie bei größeren Drahtgrößen mehrere Nullphasenreaktoren (bis zu vier) nebeneinander, um einen größeren Filtereffekt zu erzielen. Diese sind sowohl auf der Eingangs- als auch auf der Ausgangsseite des Wechselrichters zur Rauschunterdrückung wirksam. Die Dämpfungsqualität ist in einem weiten Bereich von AM-Band bis 10 MHz gut.
Warten Sie nicht darauf ob Störungen verursacht werden, sondern verhindern Sie Störungen sofort beim Einbau eines Frequenzurmichters.
