Software Makro zur Werkzeuglängenvermessung

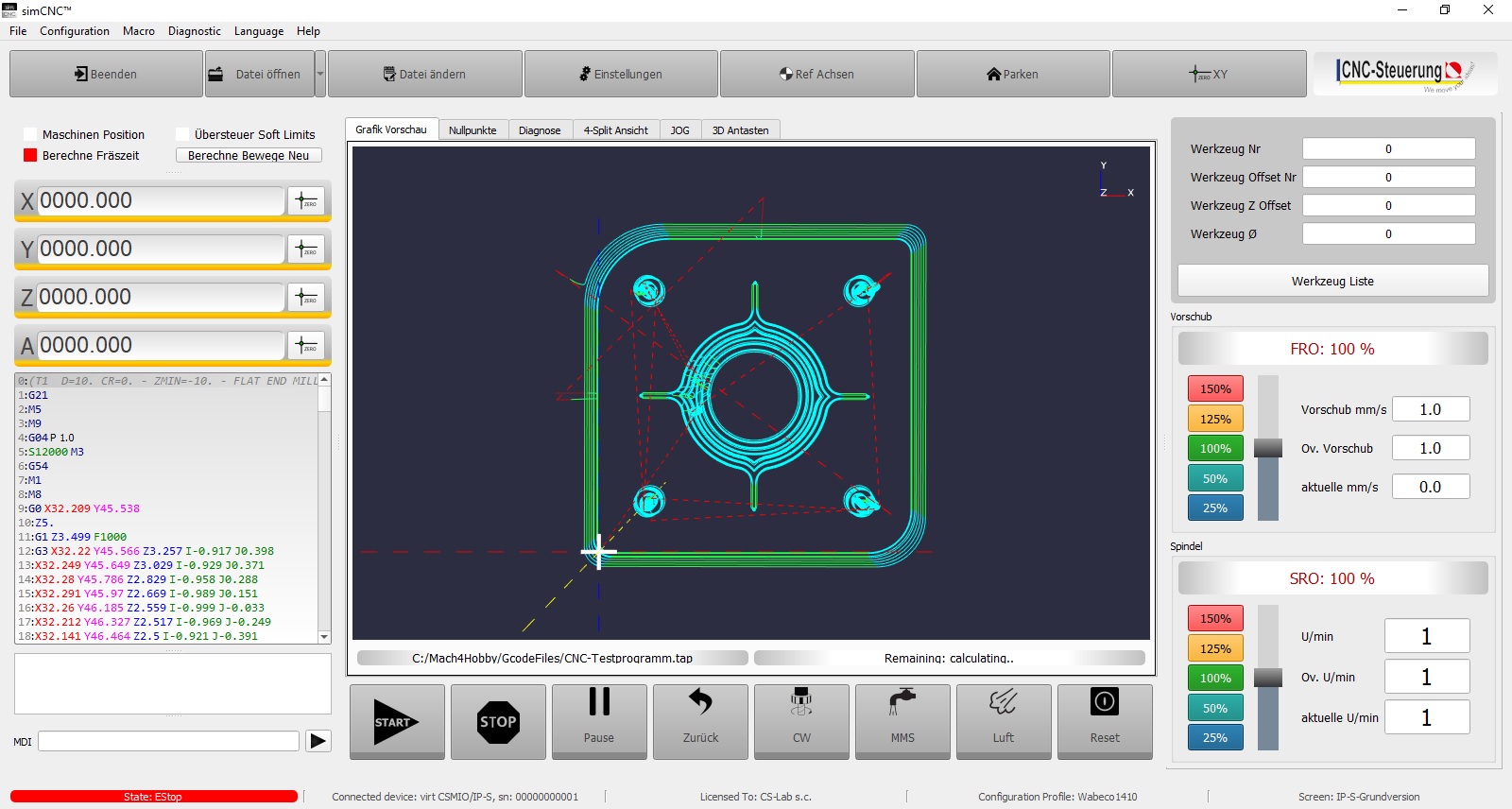

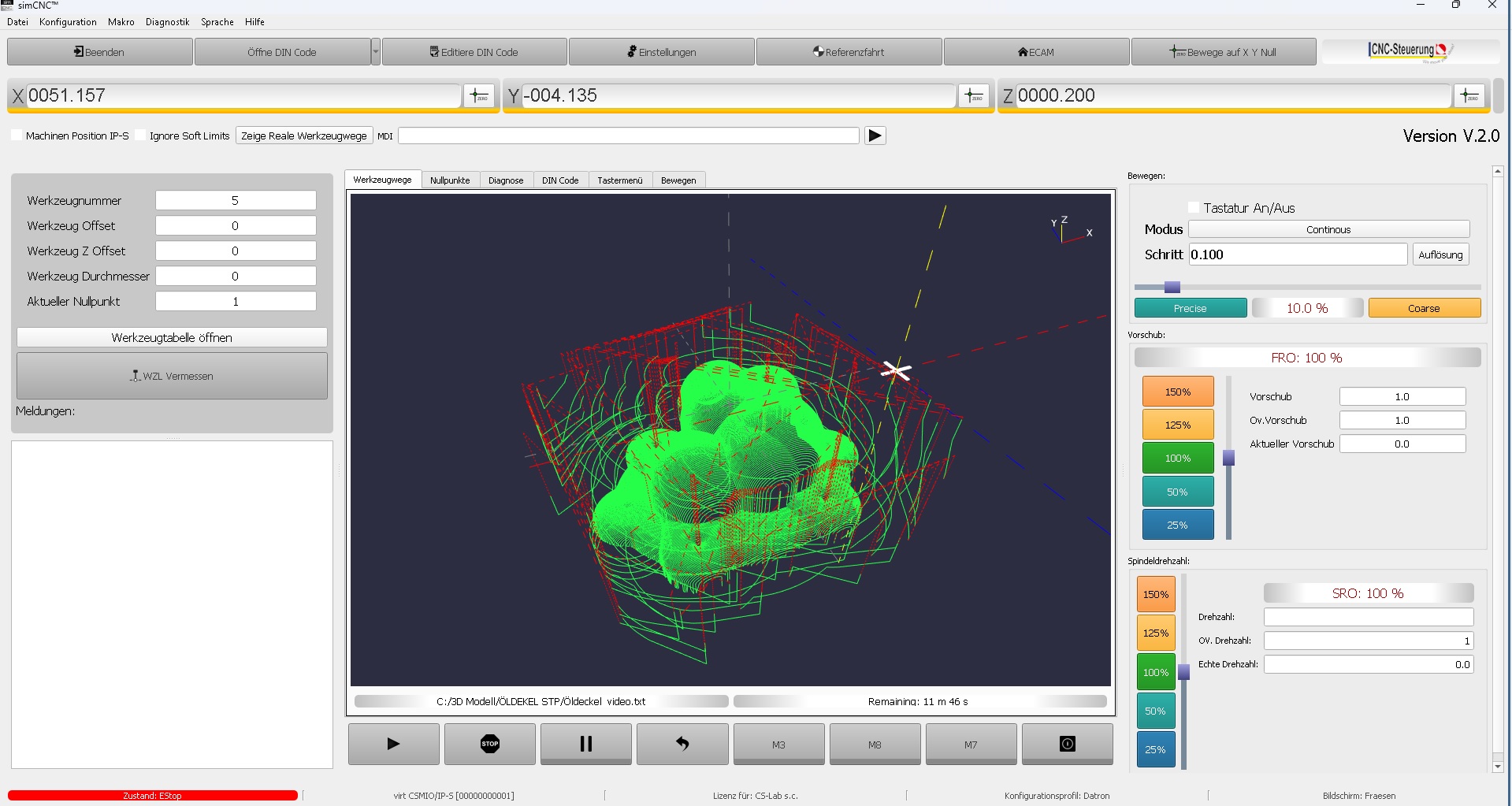

SIM CNC PRO – professionelle CNC-Steuerungssoftware SIM CNC PRO ist eine leistungsfähige CNC-Steuerungssoftware für CSMIO/IP Motion Controller der Serien IP-M, IP-S und IP-A. Die Software verbindet eine moderne Bewegungssteuerung mit umfangreichen Funktionen für den Betrieb und die Automatisierung von CNC-Maschinen. SIM CNC eignet sich für den Neubau und das Retrofit von CNC-Fräsmaschinen, Drehmaschinen und weiteren CNC-Anwendungen. In Verbindung mit einem passenden CSMIO/IP Controller entsteht eine leistungsfähige PC-basierte CNC-Steuerung. Präzise und dynamische Bewegungssteuerung Ein wesentlicher Bestandteil von SIM CNC ist die Berechnung und Optimierung der Bewegungstrajektorien. Durch ein S-Kurven-Bewegungsprofil können Achsbewegungen dynamisch und gleichzeitig gleichmäßig ausgeführt werden. Dadurch lassen sich hohe Verfahrgeschwindigkeiten mit einer kontrollierten Maschinenbewegung verbinden. Gleichmäßige Beschleunigungs- und Verzögerungsvorgänge können außerdem die Mechanik der Maschine und die eingesetzten Werkzeuge entlasten. SIM CNC mit CSMIO/IP Motion Controllern Die SIM CNC PRO Software ist für die Zusammenarbeit mit den CSMIO/IP Motion Controllern ausgelegt. CSMIO/IP-M – kompakter Motion Controller für kleinere CNC-Anwendungen CSMIO/IP-S – Step/Dir Motion Controller für umfangreiche CNC-Steuerungen CSMIO/IP-A – Motion Controller mit ±10-V-Schnittstelle für analoge Servoantriebe Damit kann SIM CNC sowohl bei neuen CNC-Steuerungen als auch bei der Modernisierung vorhandener Maschinen eingesetzt werden. Eigene Funktionen mit Python-Skripten SIM CNC PRO unterstützt Python-Skripte. Dadurch können individuelle Maschinenfunktionen, Bedienabläufe und Automatisierungen umgesetzt werden. Dies ist insbesondere bei Retrofit-Projekten interessant, bei denen vorhandene Maschinenfunktionen in eine neue CNC-Steuerung integriert werden sollen. SIM CNC mit deutscher Bedienoberfläche Sie erhalten die SIM CNC PRO Software bei uns mit unserer angepassten deutschen Bedienoberfläche. Diese wurde für eine übersichtliche und praxisnahe Bedienung an der CNC-Maschine ausgelegt. Zusätzlich stehen Funktionen für das Kantentasten zur Verfügung. Für die Verwendung dieser Funktionen werden die entsprechenden Makros benötigt. Unterstützte Betriebssysteme SIM CNC PRO ist für verschiedene Betriebssysteme verfügbar: Windows Linux macOS Systemvoraussetzungen 64-Bit-System Prozessor ab Intel Core i3 oder vergleichbar mindestens 4 GB RAM kompatibler CSMIO/IP Motion Controller geeignete CSMIO-Firmware Lizenz und Lieferumfang Die Lizenz wird für einen CSMIO/IP-M, IP-S oder IP-A Controller ausgestellt. SIM CNC PRO Software als Download Lizenz für einen CSMIO/IP Controller Updates für 1 Jahr Zugang zur deutschen Bedienoberfläche Informationen zur Beantragung und Aktivierung der Lizenz finden Sie in unserer Anleitung im CNC-Blog.

Nulleinstellgerät / Werkzeuglängentaster mit Makro für unsere: - SIM-Software - Mach4 Hobby Version - oder Mach4 IndustrieversionWir liefern wahlweise die schwarze Ausführung oder die goldene Ausführung je nach Vorrat. mit pneumatischen Anschluss zur Reinigung der Kontaktfläche in sehr massiver Ausführung Präzise Messung - Genauigkeit 0.01 mm oder besser Anschlusskabel mit Schutzmantel - 150 cm Länge Schutzklasse: IP 67 mit 4-fach Dichtung Tastgeschwindigkeit von 50 - 200 mm/min. Tastdrucklast: 105 Ncm Tastrichtung: von oben Tastfläche: Wolfram Legierung Grundkörper: Alu eloxiert Tastweg: ca. 5 mm Sehr stabile Ausführung Lieferumfang: - Nulleinstellgerät  - Anschlussstecker zum selberlöten - incl. Makro Zum Anschluss wird Druckluft benötigt. Dann wird mittels Schaltausgang Druckluft über die Tastfläche geblasen. Das bedeutet der Werkzeuglängentaster kann auch ungeschützt stehen. Die Tastfläche wird vor dem Antasten mittels Druckluft gereinigt. Auch Späne am Werkzeug werden so zuverlässig weggeblasen.Wer alles passend haben möchte, benötigt unsere V5 Version der Mach4. Hier können die Sprühzeiten aktiviert werden und ob überhaupt das Sprühen verwendet werden soll. Wir verwenden den Ausgang #63 für das Ausgangssignal. Der Werkzeuglängensensor verfügt über 4 Litzen: - Gelb = 24 Volt DC + - Grün = 24 Volt DC - - Rot = Ausgang PNP Öffner - Blau = Ausgang NPN Schließer Wir empfehlen Ihnen das rote Kabel anzuschließen um auch Kabelbruch überwachen zu können.
