Wabecomaschine bereits mit Schrittmotoren
Bild: Wabecomaschine bereits mit Schrittmotoren
ist der Schalter als Schließer verbaut worden.
Bild: Wabecomaschine bereits mit Schrittmotoren
-Schlecht - so haben wir keine Kabelbruchüberwachung. Wer möchte kann das so lassen, aber wir raten zum Umbau auf Öffner.
Wir verdrahten die Schalter immer so:
Bild: Wabecomaschine bereits mit Schrittmotoren
Die 9 poligen Stecker passen aber dann 1:1 auf die Motorkabel.
Bei einer fertig aufgebauten Steuerung müssen Sie nur noch die Kabel aufstecken und festschrauben.
Der Anschluss selber kann aber auch selber schnell erfolgen:

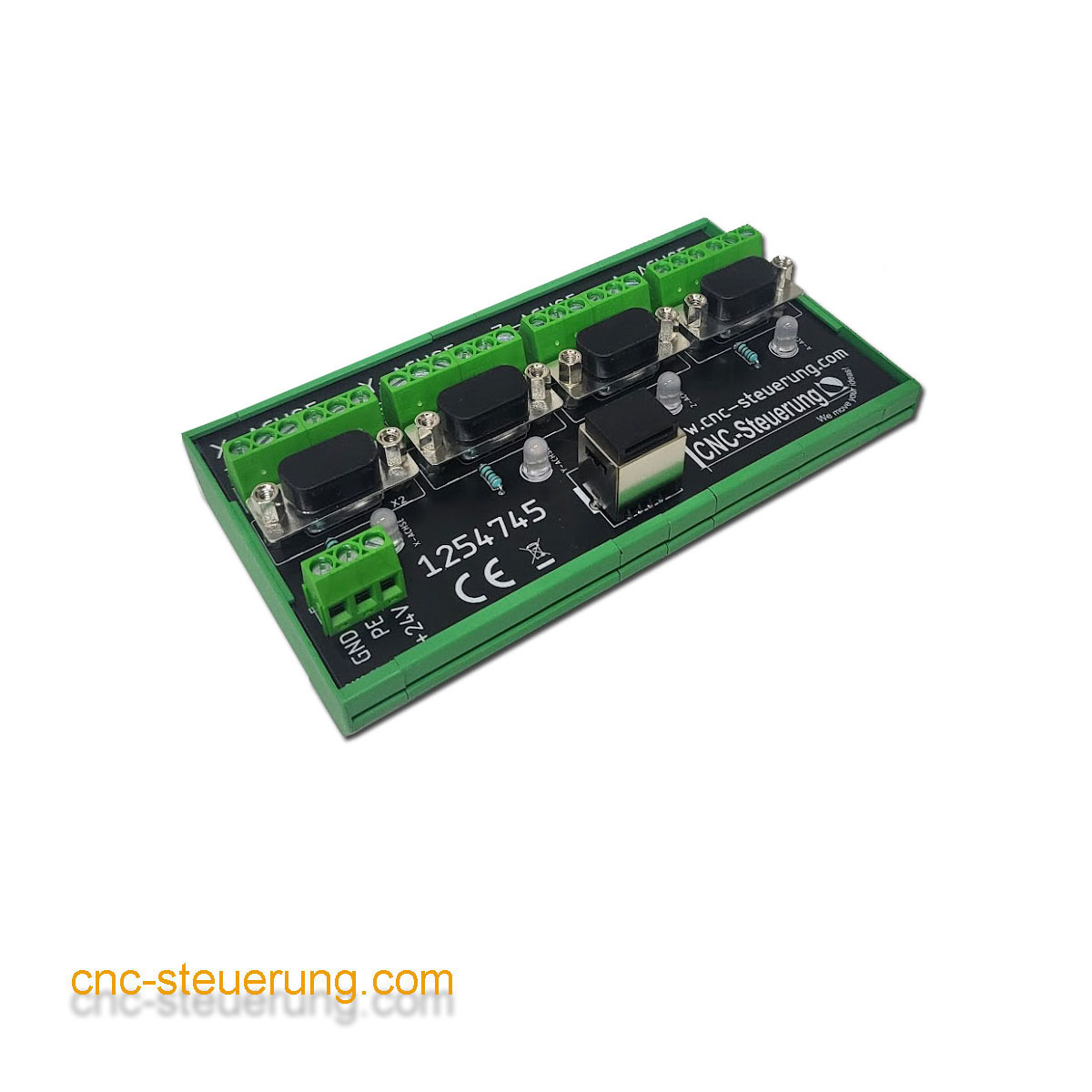

Unten links wird die Grundspannungsversorgung angelegt.
Wer keine fertige Steuerung bekommen hat und dieses Bauteil selber nachrüsten möchte, muss dann noch:
IN: Leitung zum Eingang auf die Steuerung ( hier kommen 24 Volt raus)
PE: Schutzleiter
B/ = Geht zur Endstufe Anschluss B\
B = Geht zur Endstufe Anschluss B
A\ = Geht zur Endstufe Anschluss A\
A = = Geht zur Endstufe Anschluss A
Die Kanäle sind dann nach Achsen Aufgeteilt X - Y- Z -A Achse
Bild: Wabecomaschine bereits mit Schrittmotoren
