CNC Connect System Basic "Update"
von uns nutzen möchten.
Die Verdrahtung ist identisch wie das CNC Connectsystem V2 nur ohne die Saftyplatinen. Hier sind auch alle analogen Ein und Ausgänge auf der Platine herausgeführt.
Es wird keine C2000 Platine benötigt.
Schließen Sie die analogen Signale für den Frequenzumrichter und Potentiometer an den herausgeführten Klemmen an.
Bild: CNC Connect System Basic "Update"
Die Klemmen sind wie folgt:
Von links nach rechts:
- Erdung
- 10 Volt zur Spannungsversorgung der Potis
- An_In3
- An_In2
- An_In1
- An-In0
- An_Out 1
- An_Out 2
Bild: CNC Connect System Basic "Update"
Schließen Sie an (1) die 24 Volt Spannungsversorgung an.
Führen Sie über (2) die Spannungsversorgung an die IP-A Steuerung.
Bild: CNC Connect System Basic "Update"
Bild: CNC Connect System Basic "Update"
Schließen Sie die Aufsteckplatine mit dem Steckplatz 1 an diese RJ45 Buchsen an. Achten Sie darauf das Sie die richtige Achse verwenden. Am Ende der Anleitung finden Sie einen Verdrahtungsplan
Zugehörige Produkte

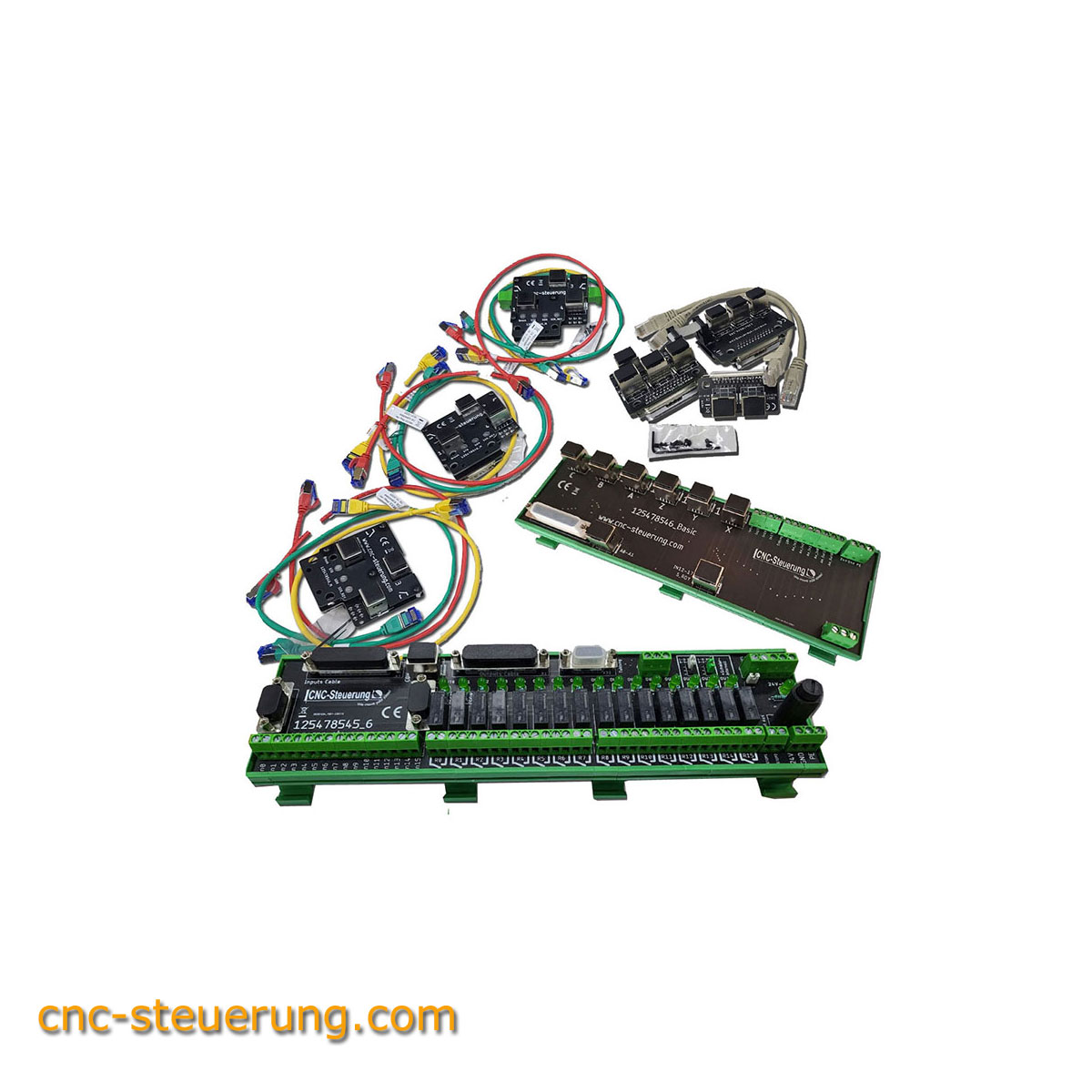

CNC Connectsystem V2.0 Basic B2
Zum Produkt.jpg?ts=1780309636)
CNC Connectsystem V2.0 Basic B3
Zum ProduktBild: CNC Connect System Basic "Update"
Das CNC Connetsystem Basic arbeitet ohne STO Auswertung.
Bild: CNC Connect System Basic "Update"
Ab Dezember 2024
haben wir das 16 fach Relaisboard überarbeitet, nun haben wir bei diesem Board auch die Jumper für NPN und PNP Signale vorgesehen und auch die eine weitere RJ45 Buchse für die Bedienfeld Anzeige (roter Ring) aufgenommen.
