Wie stelle ich meine Schrittmotorendstufen ein?

Die richtigen Jumper einstellen-
Grundsätzlich sind bei unseren Schrittmotorendstufen die passenden Möglichkeiten aufgedruckt.
Schauen Sie sich in Ruhe auf der Seite die Möglichkeiten an.
TIPP:
Machen Sie sich ein Photo von den möglichen Einstellungen um später im Eingebauten Zustand die Jumper einstellen zu können.

Stromeinstellung:

Schauen Sie auf Ihren Schrittmotor und wählen Sie dann die möglichen Stromeinstellung der Endstufe.
Wählen Sie nach Möglichkeit immer die nächst kleinere Einstellung. So wird Ihr Motor niemals in eine "Sättigung" gehen, was sich im Dauerbetrieb als Zuverlässiger herausgestellt hat.

Schritteinstellungen:
Am besten hat sich für Schrittmotoren die Einstellungen 3200 Steps heraus gestellt

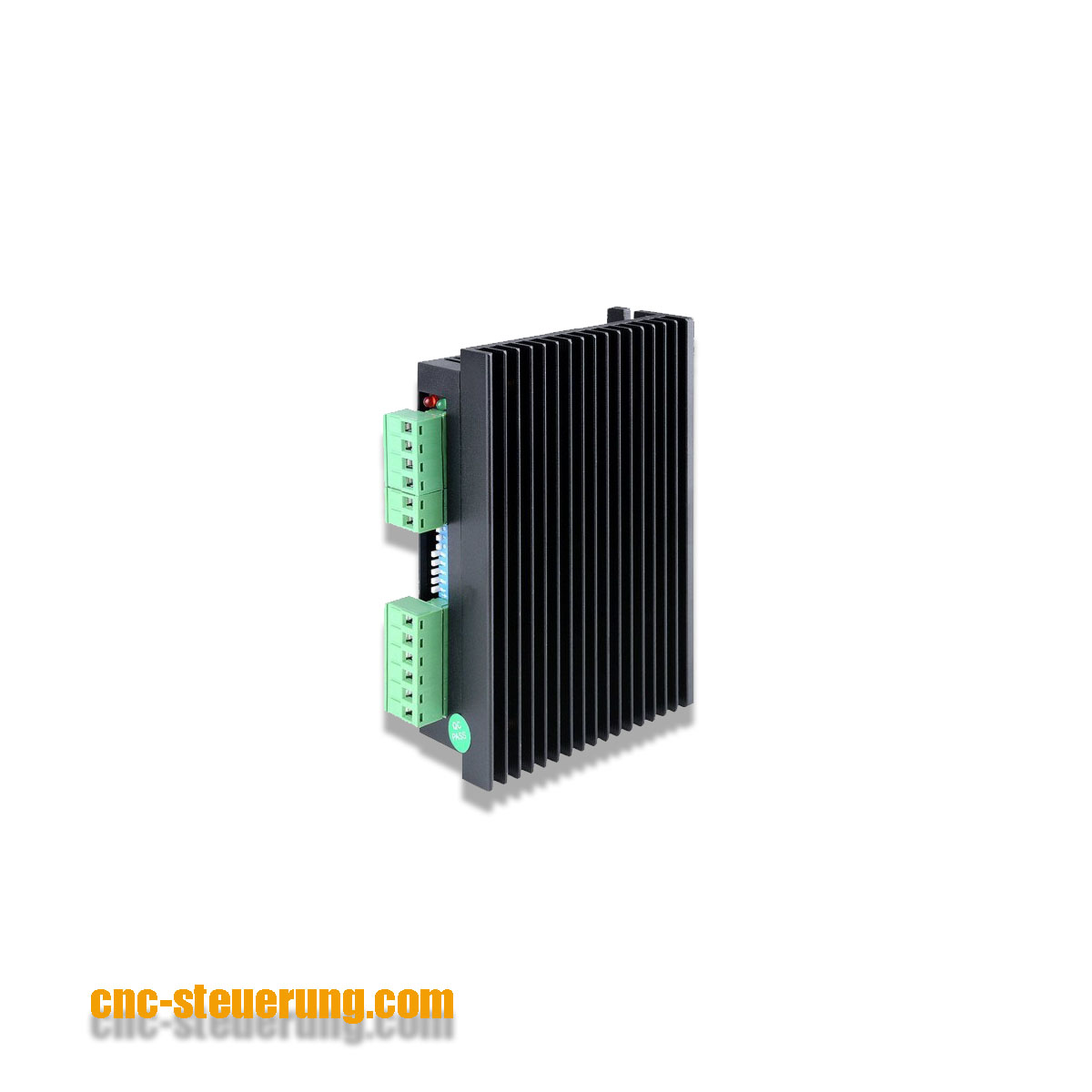

Bild: Wie stelle ich meine Schrittmotorendstufen ein?

Zum Jumperblock selber:

Auf dem Jumperblock selber sehen Sie kleine weisse Hebel und eine Markierung mit ON oder AN.
Um die Einstellungen vorzunehmen, schalten Sie die Endstufe stromlos und warten Sie bis die rote LED erloschen ist.

Nehmen Sie einen kleinen Schraubendreher um nun den weissen Hebel in die gewünschte Stellung zu bringen. Achten Sie darauf das der Hebel vollständig in seiner Position ist.

Bild: Wie stelle ich meine Schrittmotorendstufen ein?
