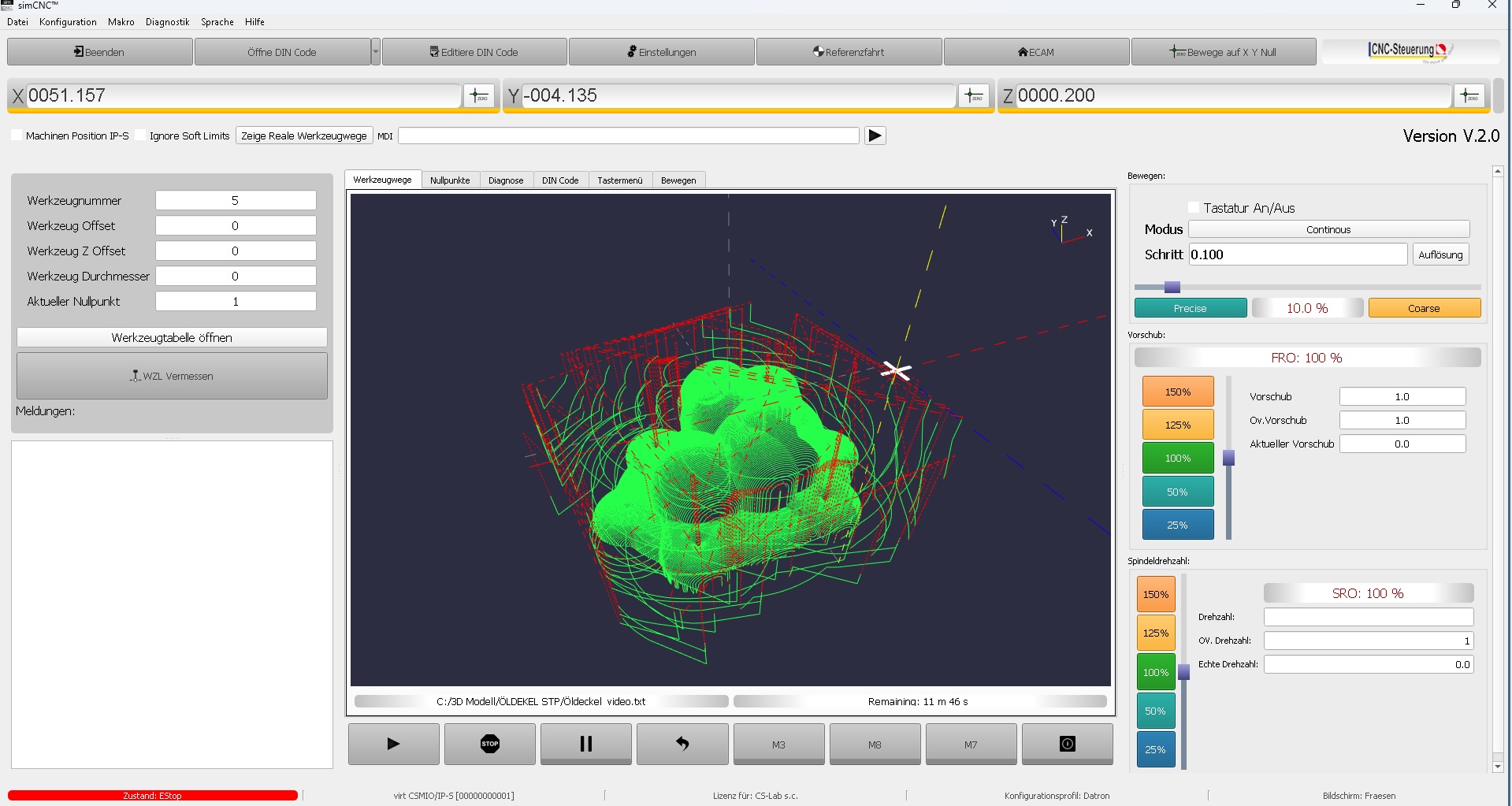

Achsen mit externen Tasten bewegen

Wie binde ich externe Tasten ein, um meine Achsen zu bewegen?

Gehen Sie unter Einstellungen auf den Reiter Jog Unten sehen Sie die Möglichkeiten Ihre externen Tasten einzutragen. Schließen Sie dazu die Tasten über 24 Volt an die CSMIO an. Wählen Sie nun welcher Eingang für welche Richtung ist.
Möchten Sie eine Sicherheit einbinden, so aktivieren Sie JOG IO und tragen Sie den belegten Eingang für den Taster ein, der als Übergeordnete Einheit zum Aktivieren dienen soll.

Vergessen Sie nicht diese Funktion zu aktivieren.

Bild: Achsen mit externen Tasten bewegen

Zusätzlich steht dem Anwender noch folgende Einstellungen zu Verfügung:

1 - Potentiometer:
hier wird der analoge Eingang eingetragen an dem der Poti angeschlossen wurde

2 - Potentiometer aktivieren
Tragen Sie hier den digitalen Eingang ein, der für das aktivieren des Potis zuständig sein soll

3 - JOG FRO
Wenn Sie eine Taste haben die den Eilgang aktivieren soll, tragen Sie hier den digitalen Eingang ein, der verdrahtet wurde.

Bild: Achsen mit externen Tasten bewegen
