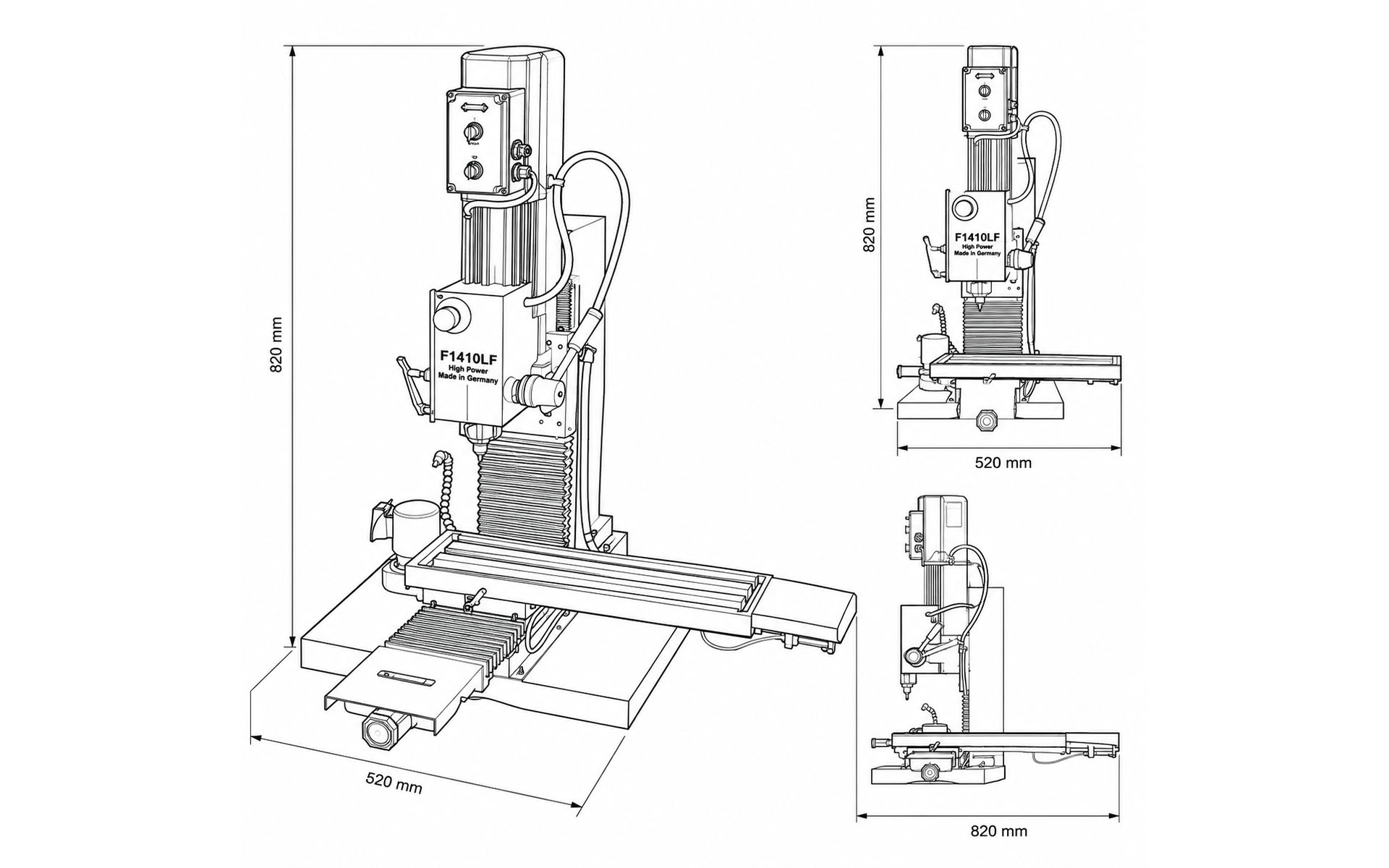

Unterschiede zwischen den Maschinen
Grundsätzlich unterscheiden wir zwei Typen von Maschinen
1. F1200 - F1202 HS - F1210 und F1220 HS
2. F1410 LF und F1410 LF HS
Der wesentliche Unterschiede liegt hier in den Führungen.
Der erste Typ hat Schwalbenschwanzführungen während der zweite Typ Linearführungen besitzt.
Beide Maschinetypen gibt es mit oder ohne den Highspeed Motor.
Alle Maschinentypen werden durch Wabeco mit Schrittmotoren ausgeliefert.
Für die Steuerung spielt es keine Rolle welche Verfahrwege wir haben oder ob die Maschinen mit Trapez / Kugelgewindespindel
ausgerüstet sind.
Wir empfehlen im CNC Bereich aber immer auf Kugelgewindespindeln zu gehen. Wobei auch Trapezspindeln gehen, deren Verschleiß aber im CNC Bereich zu hoch sein wird. Das Umkehrspiel der Trapezspindeln kann man in der Software aber kompensieren.
Maschinen mit Schrittmotoren

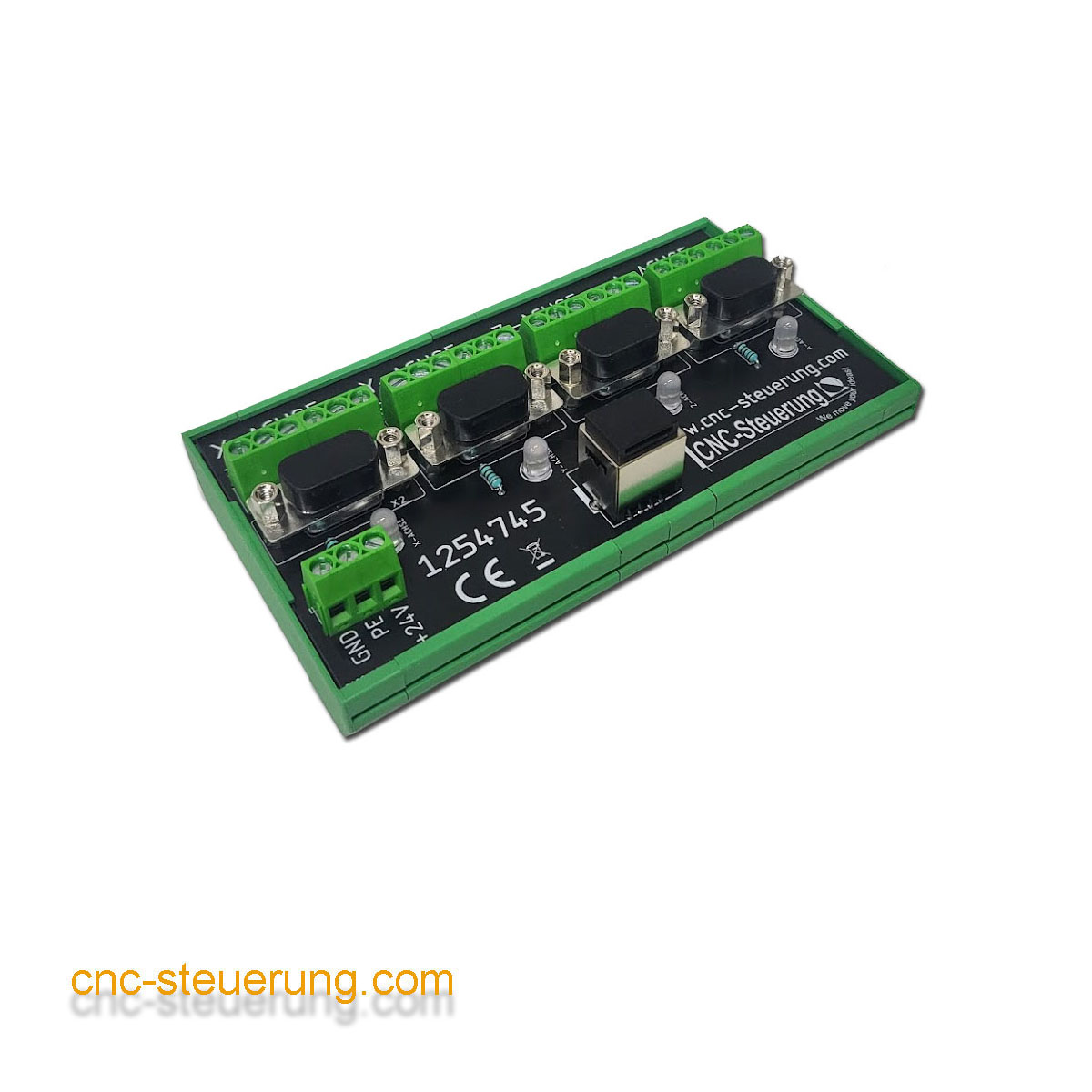

Wir haben ein Spezialboard im Programm was bei alle Wabecosteuerungen zum Einsatz kommt wenn die Original Schrittmotoren weiterverwendet werden sollen.
Dieses Board ist bei alle Steuerungen so vor verdrahtet das Sie Ihre Motor Stecker direkt anschließen können. Das vereinfacht den Umbau sehr und schließt Fehler zu 100% aus.
Beachten Sie aber:

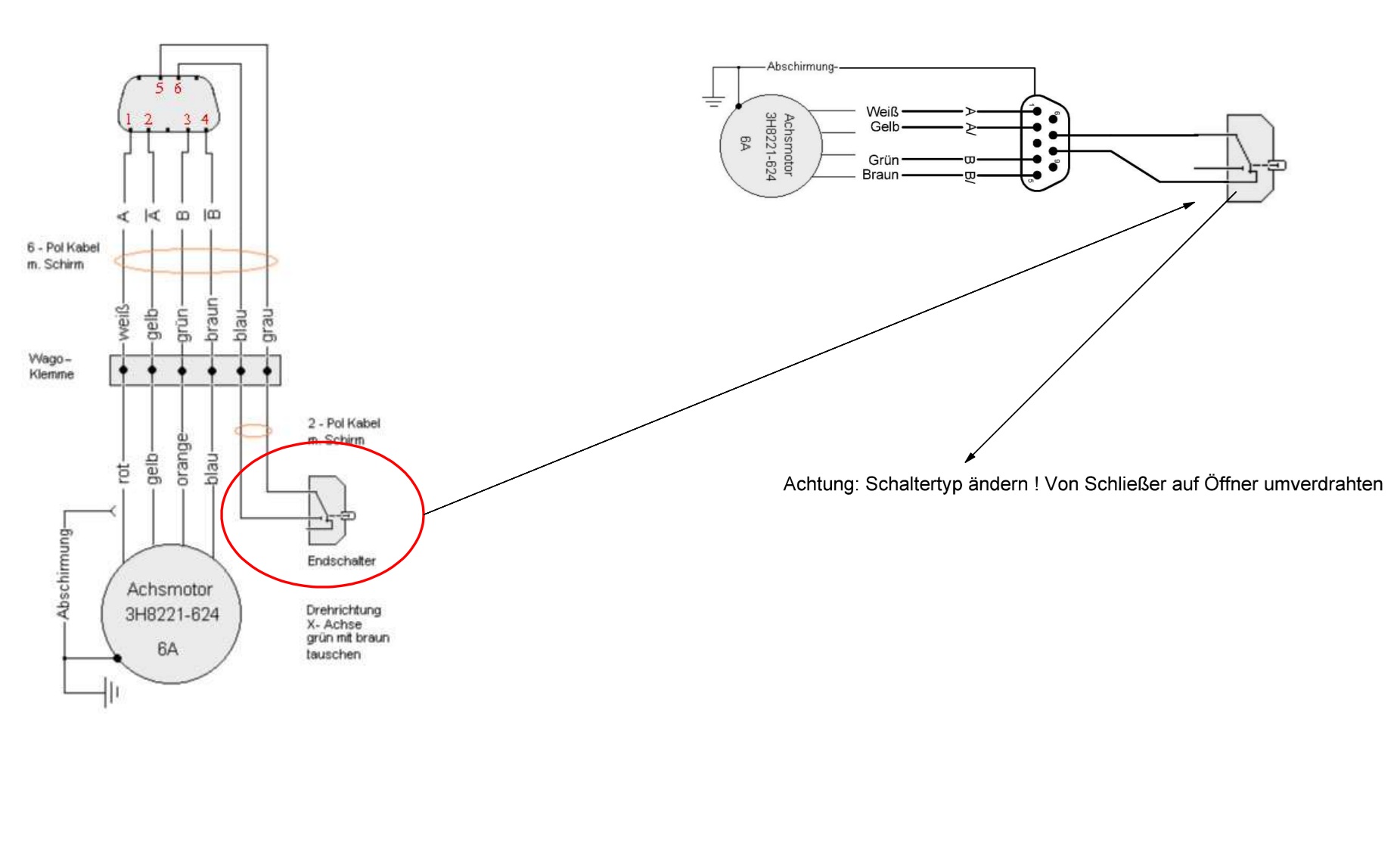

Wenn wir schon mal beim Umbauen sind, sollten wir uns den Referenzschalter der Maschine einmal anschauen. Im Auslieferungszustand wird ein NO Schalter verwendet, der leicht auf NC Kontakt geändert werden kann. Dadurch haben wir eine Kabelbruchüberwachung und eine höhere Störsicherheit als Original. Sie benötigen lediglich einen Lötkolben.
Wer das nicht kann oder möchte kann es auch so lassen. Wir können auf beide Schaltertypen reagieren.
Spindelmotoren
Wabeco liefert die Standard Maschinen mit einen " Waschmaschinenmotor" aus während die HS Bauformen mit einem Servomotor und Frequenzumrichter ausgestattet sind.
Die HS Variante der F1202 HS - F1220 HS und der F1420 HS bietet die Möglichkeit die Drehzahl aus dem Programm zu übergeben. Bei den normalen Maschinen der F120 - F1210 und F1410 LF muss die Drehzahl weiterhin mit dem Original Poti geregelt werden.
Motor ein und Aus sowie Drehrichtung wird (muss) aus der Steuerung kommen, was aber leicht zu verdrahten ist.
HS Spindeln
Die HS Spindeln können direkt in die neue Steuerung eingebunden werden.
Wir nutzen dazu ein 0-10 Volt Signal aus unserer Steuerung mit der wir dann im DIN Code die Spindel rechts und links ansteuern sowie die Drehzahl aus dem Programm übergeben wird.
Je nach Ausführung und Baujahr sind unterschiedliche Motoren verbaut und benötigen eine andere Verdrahtung. Aber kein Problem. Wir helfen Ihnen mit der Verdrahtung.
Ist die Spindel einmal eingerichtet können Sie auch aus dem Programm heraus auch die Drehzahl übersteuern, wie man es aus einer richtigen CNC kennt.
Der Befehl ist auch nach DIN wie man Ihn kennt. M3 für rechts und M4 für Linkslauf. Die Drehzahl wird mit einem S Befehl (zum Beispiel S 4000) übergeben.
Der Not Aus der Maschine
Wabecomaschinen stellen über den Not Aus die Spannung der Maschine ab. Damit Spindel und Achsen sicher stehen bleichen,
müssen wir die Original Verdrahtung einwing abändern.
Not Aus
Der Not Aus muss von einer modernen Steuerung ausgewertet.
Aus diesem Grund muss der Not Aus leicht abgeändert werden.
Wir liefern Ihnen einen Schaltplan mit und helfen auch wenn Sie damit nicht zurecht kommen.
Warum muss der Not Aus geändert werden?
Es muss eine übergeordnete Sicherheitseinrichtung vorhanden sein, die Zuverlässig den Motor und die Achsen stillsetzt.
Die Sicherheitseinrichtung wird nun auch von der neuen Maschinensteuerung überwacht.
Servomotoren
Wir empfehlen gerade bei der LF Variante immer Servomotoren einzusetzen.
Durch die Linearschienen ist die Maschine nicht so stabil wie eine Schwalbenschwanzführung. Daher ist bei der Bearbeitung mit weniger Zustellung zu rechnen. Durch Servomotoren können aber sehr hohe Geschwindigkeiten gefahren werden die dem HSC Fräsen nahe kommen. Also weniger Zustellung aber sehr hohe Fräsgeschwindigkeiten. Aus diesem Grunde sind Schrittmotoren eigentlich überhaupt nicht für so ein Maschinentyp geeignet.
Auch wenn wir mit den Original Schrittmotoren mit unserer Steuerung höhere Geschwindigkeiten erreichen, ist hier der Umbau auf Servos zu empfehlen.
Abdeckungen
Wer seine Schrittmotormaschine auf Servos umbaut wird die Originale Abdeckung nicht weiterverwenden können.
Die Servos haben andere Abmessungen die Sie berücksichtigen müssen.
Während die Schrittmotoren ein Flanschmaß von 86 x 86 mm haben sind die Motoren mit 60 x60mm kleiner, aber die Welle ist mit 8 mm dicker als die Schrittmotoren.
Um einen Servo zu verbauen müssen Sie eine kleine Adpterplatte anfertigen damit der Übergang vom Servo zum Anbausatz wieder sichergestellt ist. Das dürfte für einen Anwender der CNC Maschinen hat, aber kein Problem darstellen ;-)
Wenn Sie einen 3D Drucker haben stellen wir Ihnen die Druckdateien kostenlos zu Verfügung.
Die neue Software
Haben Sie keine Angst vor Neues
Die SIM Software ist eine modernen Software die alle Funktionen der Maschine überwacht und steuert. Arbeiten Sie auf modernen PC´s unter Windows 7 bis 11 mit oder ohne Touchmonitoren.
Arbeiten Sie in der Größe unbegrenzte DIN Code ab und binden Sie die Steuerung direkt in das Netzwerk ein um die DIN Code auch einfach vom Büro zur Maschine zu senden.
Die Datenübertragung finden vom PC zum Controller via Netzwerkkabel statt was eine 100% störsichere Übertragung ist.
CAD - CAM
Erstellen Sie eine Zeichnung oder laden Sie diese direkt in die ECAM ein.
Per Mausklick - Menügeführt erstellen Sie einfach einen DIN Code und senden Sie die Datei an den Maschinenrechner um diese dann entweder vorher mit Simulation oder direkt abarbeiten zu können.
Die moderne sehr leicht zu erlernende ECAM ist für Fräsen und Drehen geeignet.
Wer also ein Wabeco Dreh und Fräsmaschine hat, kann beide mit einer Softwareversion bedienen.
