Warum bei Servosystemen ein Getriebe unverzichtbar ist
Mehr Präzision. Mehr Drehmoment. Mehr Kontrolle.
Ein Servosystem entfaltet sein volles Potenzial erst mit dem passenden Präzisionsgetriebe. Gerade bei CNC-Plasmaanlagen, Portalfräsen und automatisierten Achssystemen sorgt die Kombination aus Servo und Getriebe für maximale Leistung und höchste Positioniergenauigkeit.
Die Vorteile auf einen Blick:
Höheres Drehmoment bei kompakter Bauweise
Das Getriebe verstärkt die Kraft des Servomotors und ermöglicht präzise Bewegungen auch bei hohen Lasten.
Maximale Positioniergenauigkeit
Durch die optimale Übersetzung arbeitet das Servosystem ruhiger, exakter und deutlich effizienter.
Bessere Dynamik & Laufruhe
Getriebe reduzieren Schwingungen und verbessern das Regelverhalten – ideal für schnelle und präzise CNC-Bewegungen.
Längere Lebensdauer des Servomotors
Der Motor wird entlastet und arbeitet im optimalen Drehzahlbereich. Das reduziert Verschleiß und erhöht die Betriebssicherheit.
Perfekt für CNC-Plasmasysteme
Saubere Schnittkanten, präzise Verfahrwege und gleichmäßige Bewegungen sind nur mit optimal abgestimmter Antriebstechnik möglich.
Adapterplatte für die Umrüstung von 56mm Schrittmotor auf 60mm Servo
Einfach auf Servo umrüsten – ohne aufwendigen MaschinenumbauMit dieser Adapterplatte rüsten Sie Ihre CNC-Maschine schnell und unkompliziert von einem 56-mm-Schrittmotor (NEMA 23) auf einen leistungsfähigen 60-mm-Servomotor um. Die vorhandene Motoraufnahme kann weiterhin genutzt werden – das spart Zeit, konstruktiven Aufwand und zusätzliche Bearbeitungskosten.Die stabile Adapterplatte schafft eine zuverlässige Verbindung zwischen der bestehenden 56-mm-Aufnahme und dem größeren Servomotor. Ideal für Modernisierungen, Retrofit-Projekte und alle Anwendungen, bei denen höhere Dynamik, Präzision und Leistung gefragt sind.Ihre Vorteile:Einfache Umrüstung von 56-mm-Schrittmotor auf 60-mm-ServomotorWeiterverwendung der vorhandenen MotoraufnahmeKein aufwendiger Umbau der MaschinenkonstruktionStabile und passgenaue VerbindungIdeal für CNC-Retrofit und MaschinenmodernisierungSchnelle Montage und kurze UmrüstzeitJetzt auf Servotechnik umsteigen und das Potenzial Ihrer CNC-Maschine besser ausschöpfen! Lieferumfang:1 x Adapterplatte
Adapterplatte für die Umrüstung von 56mm Schrittmotor auf 80mm Servo
Einfach auf Servo umrüsten – ohne aufwendigen MaschinenumbauMit dieser Adapterplatte rüsten Sie Ihre CNC-Maschine schnell und unkompliziert von einem 56-mm-Schrittmotor (NEMA 23) auf einen leistungsfähigen 80-mm-Servomotor um. Die vorhandene Motoraufnahme kann weiterhin genutzt werden – das spart Zeit, konstruktiven Aufwand und zusätzliche Bearbeitungskosten.Die stabile Adapterplatte schafft eine zuverlässige Verbindung zwischen der bestehenden 56-mm-Aufnahme und dem größeren Servomotor. Ideal für Modernisierungen, Retrofit-Projekte und alle Anwendungen, bei denen höhere Dynamik, Präzision und Leistung gefragt sind.Ihre Vorteile:Einfache Umrüstung von 56-mm-Schrittmotor auf 80-mm-ServomotorWeiterverwendung der vorhandenen MotoraufnahmeKein aufwendiger Umbau der MaschinenkonstruktionStabile und passgenaue VerbindungIdeal für CNC-Retrofit und MaschinenmodernisierungSchnelle Montage und kurze UmrüstzeitJetzt auf Servotechnik umsteigen und das Potenzial Ihrer CNC-Maschine besser ausschöpfen! Lieferumfang:1 x Adapterplatte
Getriebe für unsere 400 Watt Servomotoren I:10
Unser Planetengetriebe bietet ein Übersetzungsverhältnis von 10:1 mit einem Spiel <=10arc-min Es ist für unsere A6 Servomotoren mit einer Größe von 60mm und einem Wellendurchmesser von 19mm ausgelegt. Dieses Getriebe ist für raue Umgebungen speziell für Plasmamaschinen mit Zahnstange ausgelegt.Spezifikationen:- Getriebematerial: Legierter Stahl- Übersetzungsverhältnis: 10:1- Effizienz: 96%- Spiel bei Leerlauf: <=10arc-min- Maximal zulässiges Drehmoment: 10Nm- Moment zulässiges Drehmoment: 20Nm- Geräuschentwicklung : <=55dB- Wasserdichte Bewertung: IP54- Lebensdauer: 20000 StundenMechanische Abmessungen- Bauform: : 60 x 60mm- Getriebelänge: 73,5 mm- Typ der Abtriebswelle: Keilnut- Durchmesser der Abtriebswelle: Φ14mm- Länge der Abtriebswelle: 35mm- Durchmesser der Eingangswelle: Φ14mm- Länge der Eingangswelle: 12-31mm
Getriebe für unsere 750 / 1000 Watt Servomotoren I:10
Unser Planetengetriebe bietet ein Übersetzungsverhältnis von 10:1 mit einem Spiel <=10arc-min Es ist für unsere A6 Servomotoren mit einer Größe von 80mm und einem Wellendurchmesser von 19mm ausgelegt. Dieses Getriebe ist für raue Umgebungen speziell für Plasmamaschinen mit Zahnstange ausgelegt.Spezifikationen:- Getriebematerial: Legierter Stahl- Übersetzungsverhältnis: 10:1- Effizienz: 96%- Spiel bei Leerlauf: <=10arc-min- Maximal zulässiges Drehmoment: 39Nm- Moment zulässiges Drehmoment: 78Nm- Geräuschentwicklung : <=55dB- Wasserdichte Bewertung: IP54- Lebensdauer: 20000 StundenMechanische Abmessungen- Bauform: : 90 x 90mm- Getriebelänge: 110 mm- Typ der Abtriebswelle: Keilnut- Durchmesser der Abtriebswelle: Φ20mm- Länge der Abtriebswelle: 40mm- Durchmesser der Eingangswelle: Φ19mm- Länge der Eingangswelle: 24-41mm
Getriebe für unsere 750 / 1000 Watt Servomotoren I:3
Unser Planetengetriebe bietet ein Übersetzungsverhältnis von 30:1 mit einem Spiel von 15arc-min. Es ist für unsere A6 Servomotoren mit einer Größe von 80mm und einem Wellendurchmesser von 19mm ausgelegt. Dieses Getriebe ist für raue Umgebungen speziell für Plasmamaschinen mit Zahnstange ausgelegt.Spezifikationen:- Getriebematerial: Legierter Stahl- Übersetzungsverhältnis: 3:1- Effizienz: 94%- Spiel bei Leerlauf: <=15arc-min- Maximal zulässiges Drehmoment: 60Nm- Moment zulässiges Drehmoment: 120Nm- Geräuschentwicklung : <=55dB- Wasserdichte Bewertung: IP54- Lebensdauer: 20000 StundenMechanische Abmessungen- Bauform: : 90 x 90mm- Getriebelänge: 110 mm- Typ der Abtriebswelle: Keilnut- Durchmesser der Abtriebswelle: Φ20mm- Länge der Abtriebswelle: 40mm- Durchmesser der Eingangswelle: Φ19mm- Länge der Eingangswelle: 24-41mm
Getriebe für unsere 750 / 1000 Watt Servomotoren I:30
Unser Planetengetriebe bietet ein Übersetzungsverhältnis von 30:1 mit einem Spiel von 15arc-min. Es ist für unsere A6 Servomotoren mit einer Größe von 80mm und einem Wellendurchmesser von 19mm ausgelegt. Dieses Getriebe ist für raue Umgebungen speziell für Plasmamaschinen mit Zahnstange ausgelegt.Spezifikationen:- Getriebematerial: Legierter Stahl- Übersetzungsverhältnis: 30:1- Effizienz: 94%- Spiel bei Leerlauf: <=15arc-min- Maximal zulässiges Drehmoment: 90Nm(796,57lb-in)- Moment zulässiges Drehmoment: 180Nm(1593,13lb-in)- Geräuschentwicklung : <=55dB- Wasserdichte Bewertung: IP54- Lebensdauer: 20000 StundenMechanische Abmessungen- Bauform: : 90 x 90mm- Getriebelänge: 132,5mm- Typ der Abtriebswelle: Keilnut- Durchmesser der Abtriebswelle: Φ20mm- Länge der Abtriebswelle: 40mm- Durchmesser der Eingangswelle: Φ19mm- Länge der Eingangswelle: 24-41mm
Winkelgetriebe

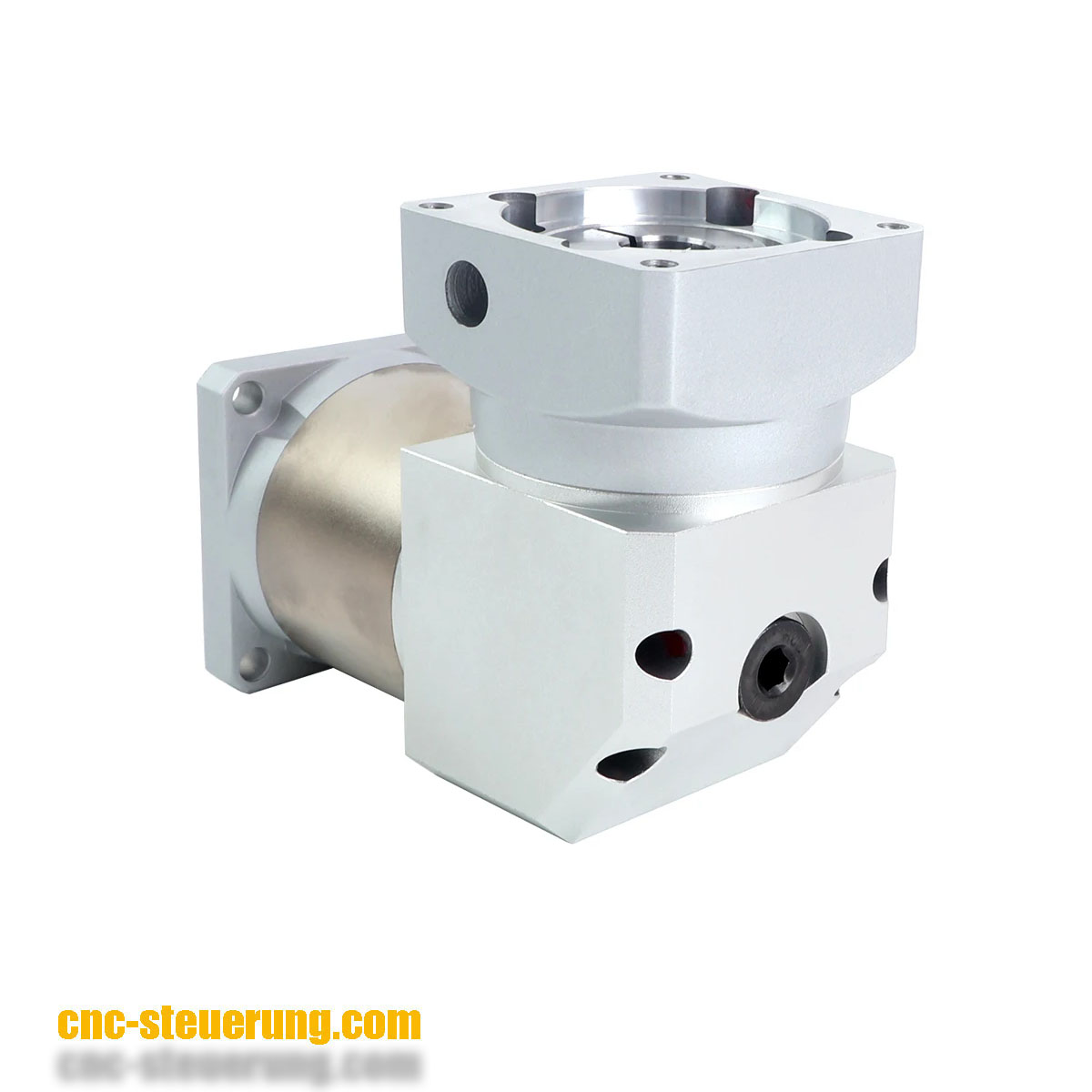

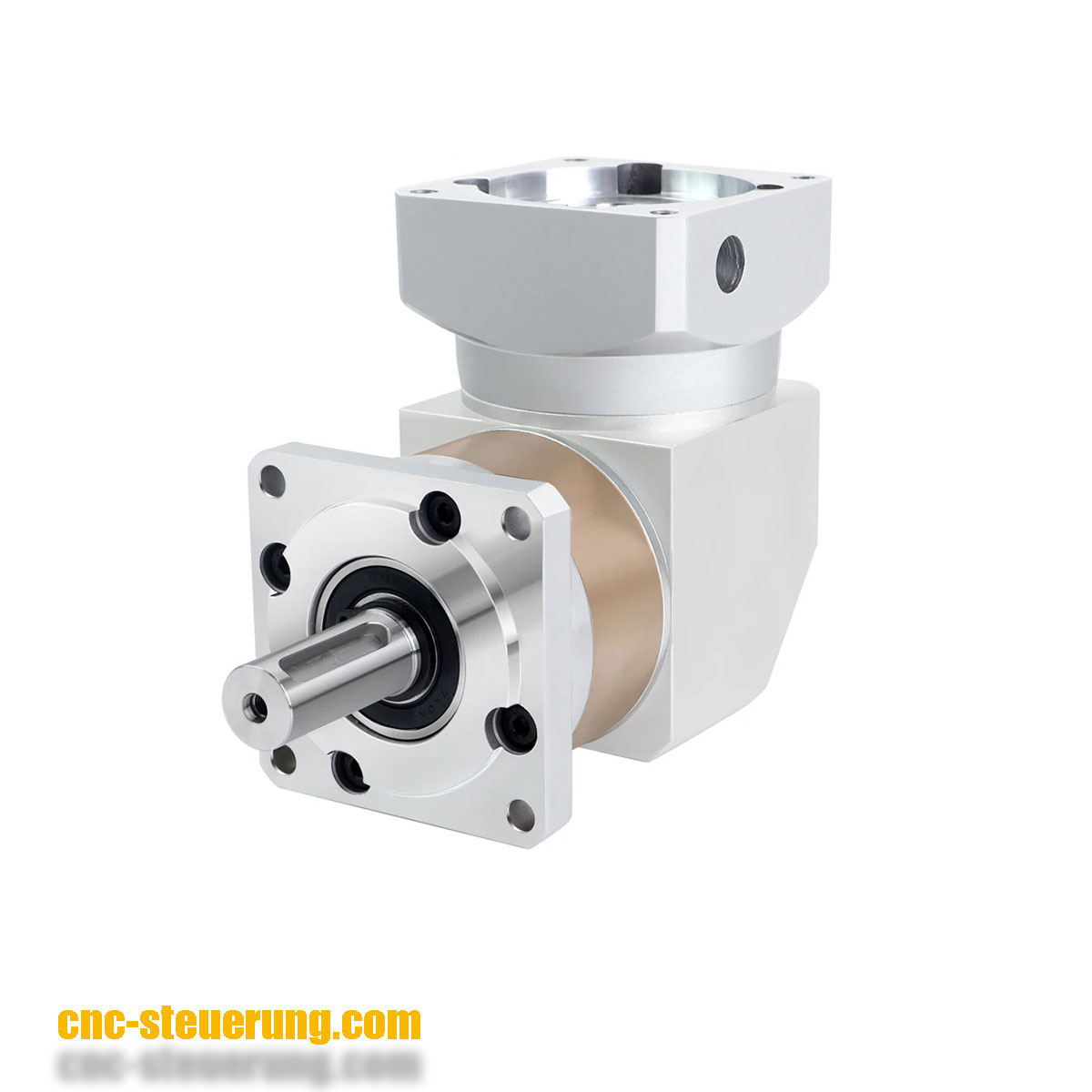

Winkelgetriebe für Servomotoren – volle Leistung auf kleinstem RaumWenn der verfügbare Einbauraum begrenzt ist, bieten unsere Winkelgetriebe die passende Lösung. Sie ermöglichen eine platzsparende Anordnung des Servomotors und eignen sich besonders für Maschinenkonstruktionen, bei denen ein gerader Antrieb nicht realisierbar ist.Dank verschiedener verfügbarer Untersetzungen lässt sich das Winkelgetriebe individuell auf Ihre Anwendung abstimmen. So erhalten Sie eine kompakte und praxisgerechte Antriebslösung für neue Maschinen, Umbauten und CNC-Retrofit-Projekte.Ihre VorteilePlatzsparende 90-Grad-Anordnung des ServomotorsVerschiedene Untersetzungen verfügbarPassende Ausführungen für unsere ServomotorenIdeal bei beengten EinbauverhältnissenIndividuelle Auswahl passend zu Ihrer AnwendungPersönliche Beratung durch unsere CNC-ExpertenDa die richtige Ausführung von Motor, Einbausituation und gewünschter Untersetzung abhängt, bieten wir unsere Winkelgetriebe auf Anfrage an.Sprechen Sie mit unserem Support – gemeinsam finden wir das passende Winkelgetriebe für Ihre Maschine.

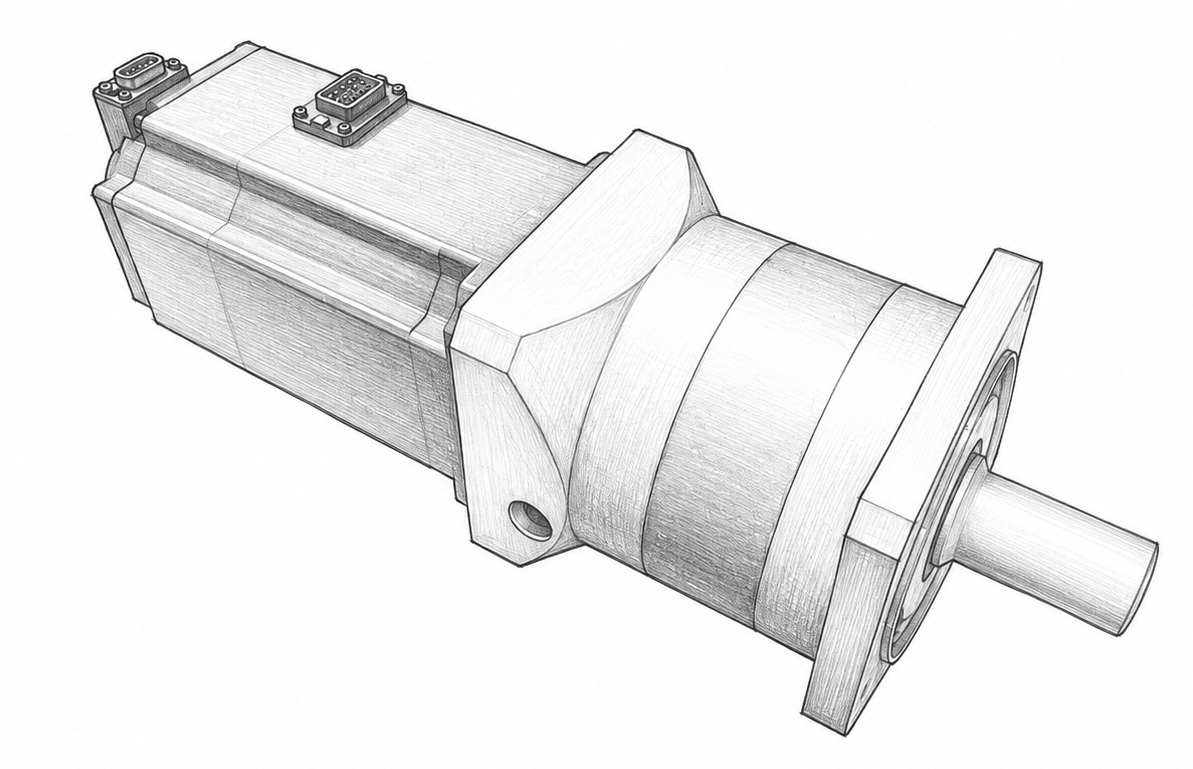

Wirkungsgrad:
Beispiel:
Das Planetengetriebe TG90-G3 hat einen Wirkungsgrad von 96 % .
Bei der Übersetzung i=3 ergibt sich:
Mab = Mein ⋅i ⋅η = Mein ⋅3 ⋅0,96 =2,88MeinBeispiel:
- Eingangsdrehmoment: 10Nm
- theoretisches Ausgangsdrehmoment: 30Nm
- unter Berücksichtigung des Wirkungsgrads: 28,8 Nm
- Verlustleistung: 4 % der Eingangsleistung
Beim maximal zulässigen Ausgangsdrehmoment von 60Nm:
Mein=3⋅0,9660≈20,83NmDer reale Wirkungsgrad kann bei sehr kleiner Last oder niedriger Drehzahl geringer sein; die 96 % sind der Hersteller-Nennwert.
