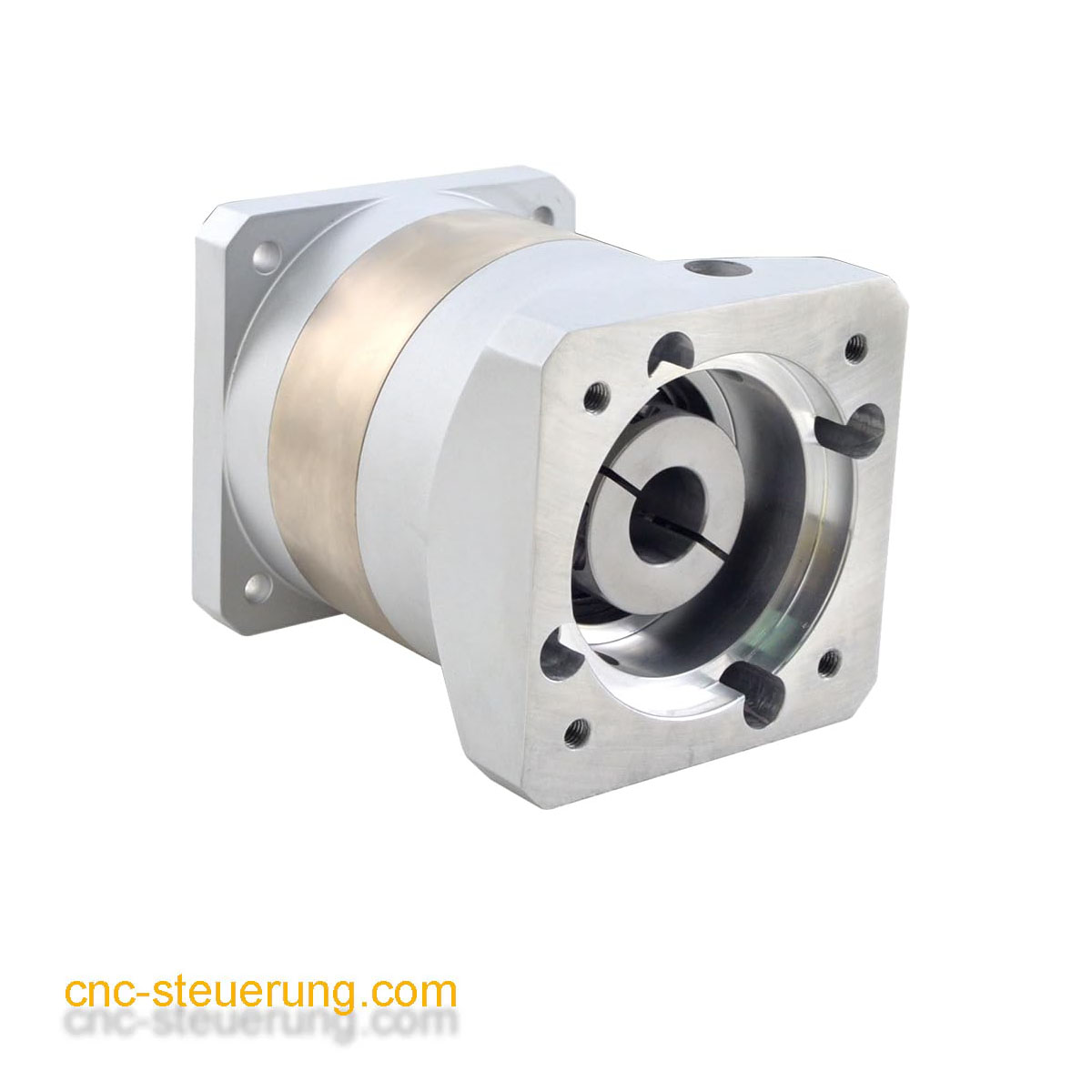

Getriebe für unsere 750 / 1000 Watt Servomotoren I:30
Produktinformationen "Getriebe für unsere 750 / 1000 Watt Servomotoren I:30"
Unser Planetengetriebe bietet ein Übersetzungsverhältnis von 30:1 mit einem Spiel von 15arc-min.
Es ist für unsere A6 Servomotoren mit einer Größe von 80mm und einem Wellendurchmesser von 19mm ausgelegt.
Dieses Getriebe ist für raue Umgebungen speziell für Plasmamaschinen mit Zahnstange ausgelegt.
Spezifikationen:
- Getriebematerial: Legierter Stahl
- Übersetzungsverhältnis: 30:1
- Effizienz: 94%
- Spiel bei Leerlauf: <=15arc-min
- Maximal zulässiges Drehmoment: 90Nm(796,57lb-in)
- Moment zulässiges Drehmoment: 180Nm(1593,13lb-in)
- Geräuschentwicklung : <=55dB
- Wasserdichte Bewertung: IP54
- Lebensdauer: 20000 Stunden
Mechanische Abmessungen
- Bauform: : 90 x 90mm
- Getriebelänge: 132,5mm
- Typ der Abtriebswelle: Keilnut
- Durchmesser der Abtriebswelle: Φ20mm
- Länge der Abtriebswelle: 40mm
- Durchmesser der Eingangswelle: Φ19mm
- Länge der Eingangswelle: 24-41mm
Herstellerangaben:
CNC-Steuerung
[Bitte vollständige Firmenadresse ergänzen]
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
