A6 Servo System 750 Watt Servosystem
Produktinformationen "A6 Servo System 750 Watt Servosystem"
Wir bieten den Einsteiger ein echtes - preiswertes - Servosystem in verschiedenen Leistungsklassen an.
Das Servo Kit wird mit 230 Volt AC betrieben was gerade dem Einsteiger eine schnelle Verdrahtung ermöglicht. Es werden keine Trafos oder Netzteile benötigt.
Der 17 BIT Encoder liefert 131.072 Signale je Umdrehung was für eine sehr genaue Positionierung erforderlich ist.
Neben der Möglichkeit das voreingestellte System über das Bedienfeld an der Vorderseite einstellen zu können, stellen wir auch eine Software zu Verfügung, wo der Anwender tiefer in das System über die RS 485 Schnittstelle eingreifen kann.
Zur Programmierung benötigen Sie ein spezielles USB Kabel, was Sie unten unter Zubehör finden.
Die Ansteuerung kann über:
- STEP/DIR Signal
- 0-10 Volt
- +/- 0-10 Volt
- Modbus RS485
Beim Absolut System werden die A/B Signale über den CN1 Stecker herausgeführt, die dann wieder auf die IP-A
aufgelegt werden können.

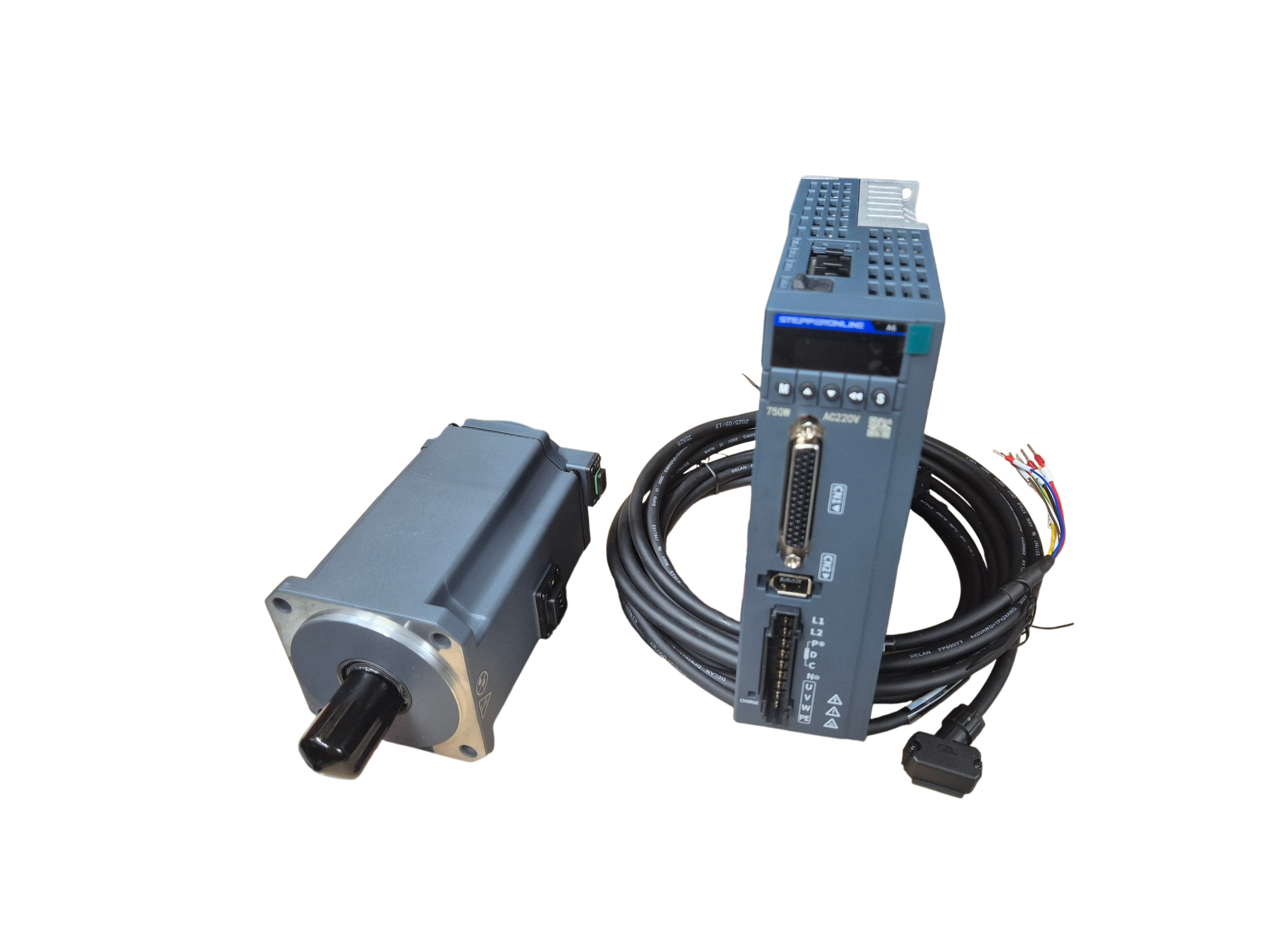

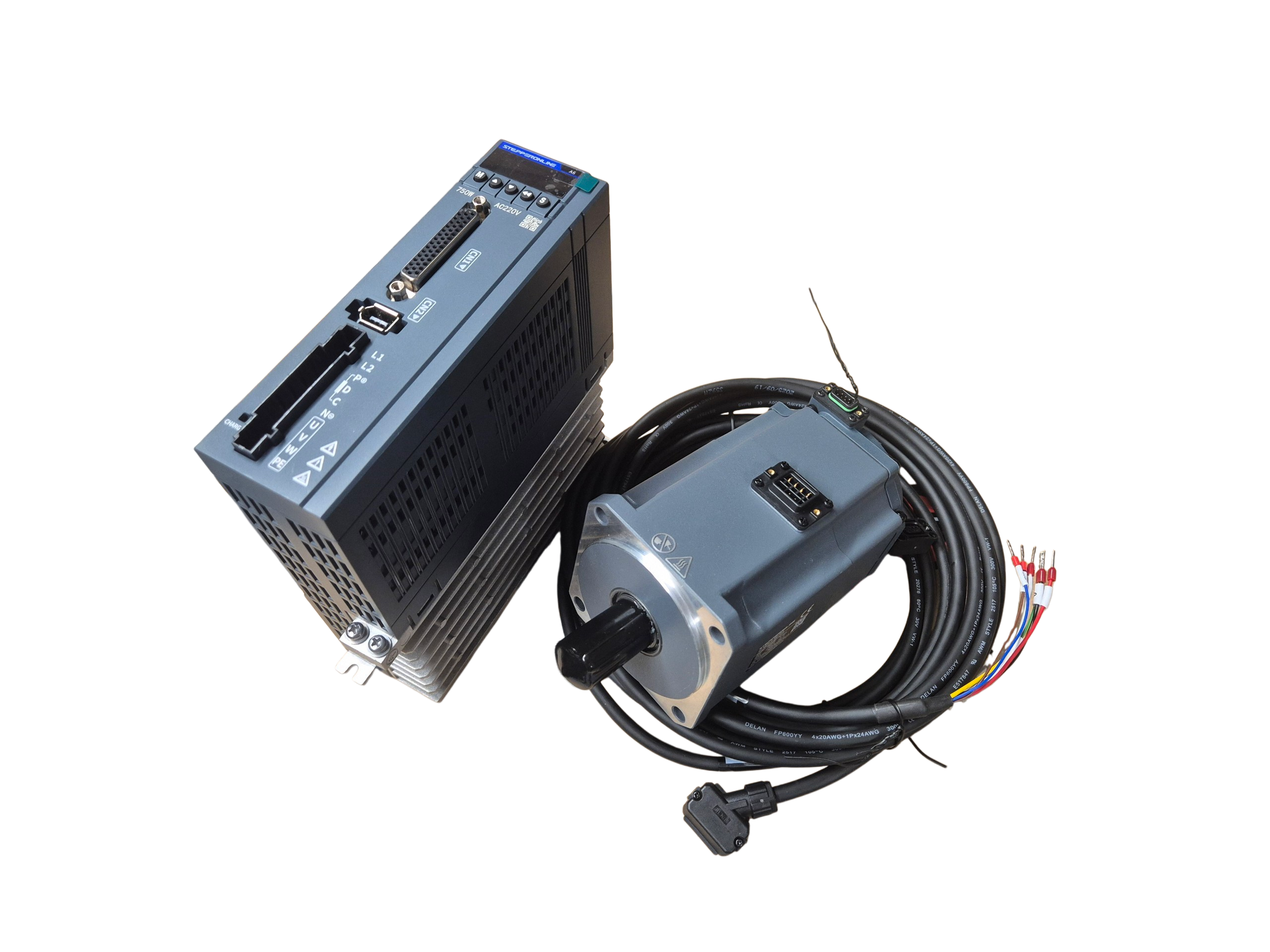

Alle Systeme werden mit folgenden Bauteilen geliefert:
Lieferumfang:
1 x Servo Drive 750 Watt

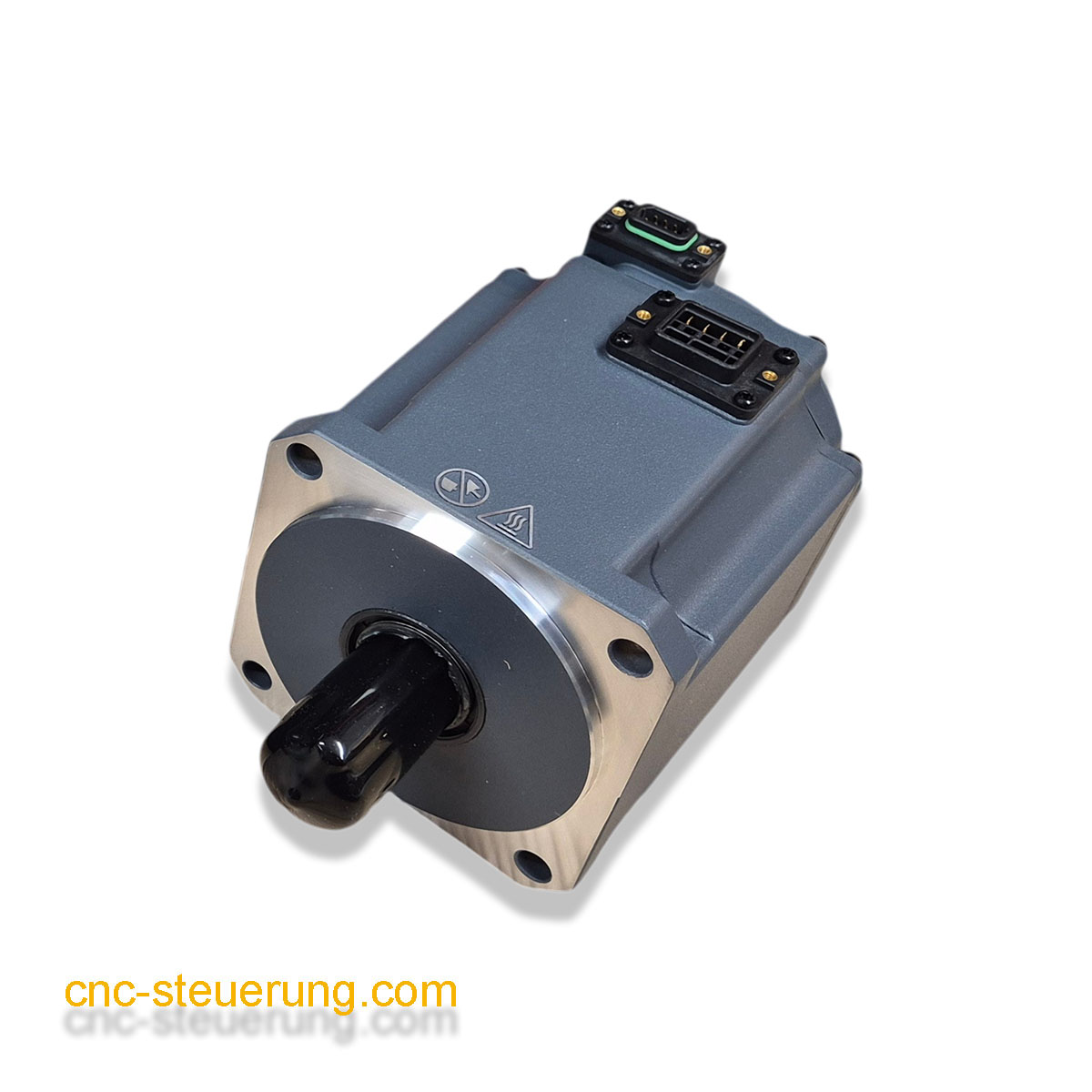

1 x Servo Motor 750 Watt ohne Bremse
1 x Encoderkabel 3 Meter
1 x Motorkabel 3 Meter
1 x Stromstecker
1 x 44 poliger CN1 Anschlussstecker
Motorabmessungen:
Flansch Abmessungen: 80 x 80mm
Wellendurchmesser: 19 mm
Motordrehzahl max.: 3000/6000 U/min
Herstellerangaben:
