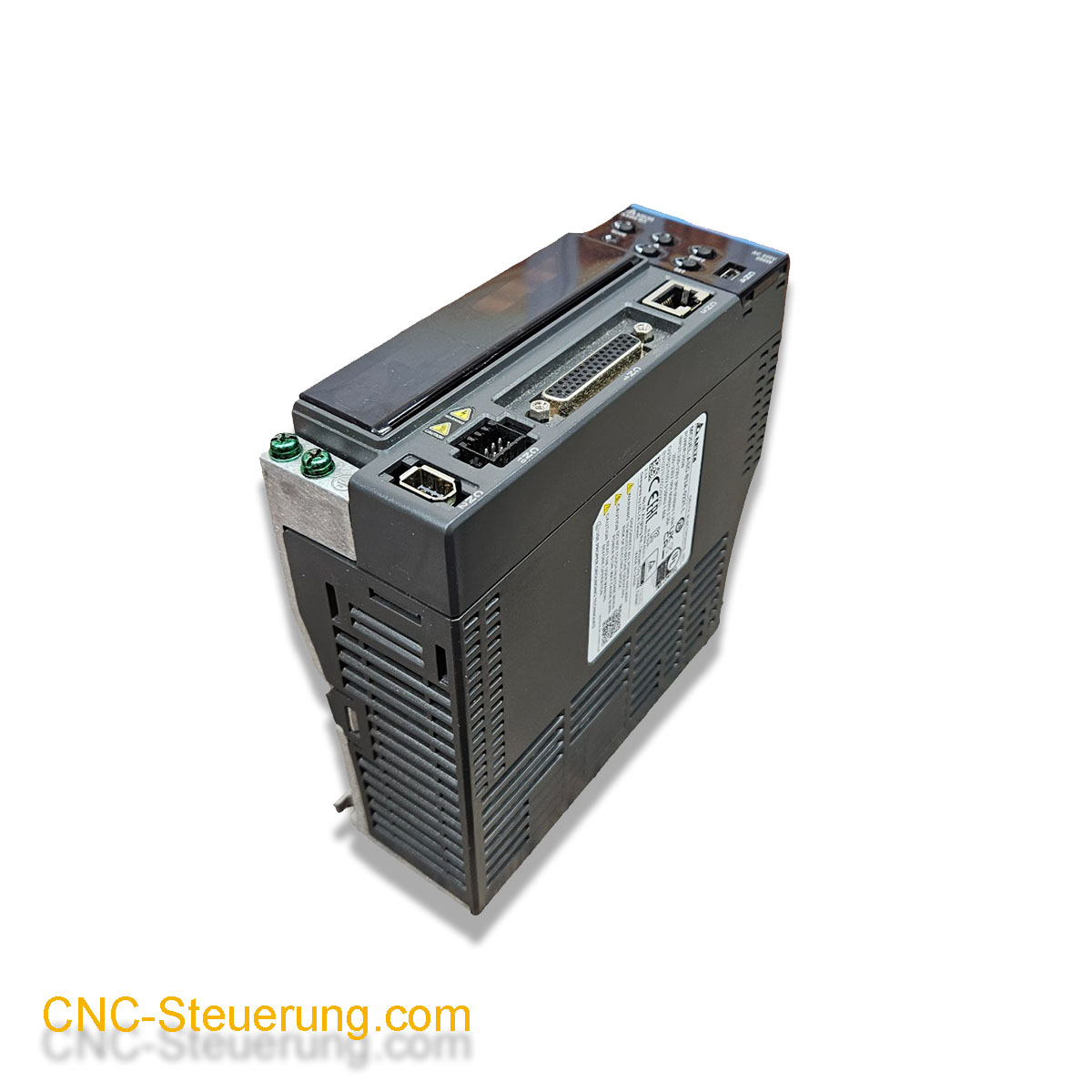

B3 Servo Drive 100 Watt
Produktinformationen "B3 Servo Drive 100 Watt"
Eine hohe Reaktionsfähigkeit verkürzt die Einschwingzeit im Vergleich zu früheren Modellen um 40%.
Alle Motoren haben einen 24-Bit-Encoder mit 16.777,216 Impulse je Umdrehung.
Mehrere Hochgeschwindigkeitskommunikationsbusse für Optionen Eingebaute PID-Regelung Erweiterte Funktionen zur Verstärkungseinstellung, Systemanalyse-Schnittstelle, Vibrationsunterdrückung und Systemmodellierungsfunktionen:
Der Anschluss der Servodrives erfolgt mit 1 x 230 Volt AC.
Unsere B3 Achsverstärker können mittels Step/Dir und Analogsignalen angesteuert werden.
Wer das neue CNC Connect System von uns einsetzt, steuert die Servosysteme mit dem analogen oder digital an Signalen an. Wir haben zwei Systeme im Programm, einmal die M Version und einmal die L Version.
Für beide haben wir eine Aufsteckplatine, die mit unserem CNC-Connect System zusammenarbeiten.
Drive kommt mit STO Signalen.
Lieferumfang:
1 x Servo Drive 100 Watt
1 x Stecker Satz für den CN1 Stecker
Diese Systeme verfügen über zwei STO Eingänge, was für den Einsatz im gewerblichen Bereich unverzichtbar ist.
Delta Electronics
Delta wurde 1971 gegründet und ist ein globaler Anbieter von Energie- und Wärmemanagementlösungen. Sein Leitbild „Bereitstellung innovativer, sauberer und energieeffizienter Lösungen für eine bessere Zukunft“ konzentriert sich auf die Bewältigung wichtiger Umweltprobleme wie den globalen Klimawandel. Als Anbieter energiesparender Lösungen mit Kernkompetenzen in der Leistungselektronik und Automatisierung gehören zu den Geschäftskategorien von Delta Leistungselektronik, Automatisierung und Infrastruktur.
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
Anmelden
Passendes Zubehör
Schneller verdrahten. Sicherer aufbauen. Professionell automatisieren. Das CNC Connect Kit HW10498-B3 wurde entwickelt, um den Aufbau moderner Servo-Steuerungen deutlich einfacher und effizienter zu gestalten. Statt komplexer Einzelverdrahtung erhalten Sie ein durchdachtes Komplettsystem, das die Integration von Delta B3 Servoantrieben beschleunigt und den Schaltschrankaufbau übersichtlicher macht. Die digitalen B3 Aufsteckmodule sorgen für eine saubere Signalübertragung zwischen Steuerung und Servotechnik. Dadurch reduzieren Sie Verdrahtungsaufwand, minimieren Fehlerquellen und verkürzen die Inbetriebnahme Ihrer CNC-Anlage erheblich. Das System eignet sich ideal für Maschinenbau, CNC-Retrofit und Sondermaschinen. Ihre Vorteile: • Deutlich weniger Verdrahtungsaufwand • Schnellere Inbetriebnahme von CNC-Maschinen • Professioneller und strukturierter Schaltschrankaufbau • Digitale Signalübertragung für moderne Servo-Systeme • Weniger Anschluss- und Verdrahtungsfehler • Geeignet für Delta B3 Servomotoren mit oder ohne Bremse • Ideal für Retrofit, Maschinenmodernisierung und Neubauprojekte • Optimiert für die BIG IO IP-S Steuerung Kompatibilität: Die Aufsteckmodule unterstützen Delta B3 Servomotoren mit Leistungen von 200, 400, 750, 1000 und 1500 Watt. Das System ist für Motoren mit und ohne Haltebremse ausgelegt und bietet maximale Flexibilität bei der Auswahl der Antriebstechnik. Lieferumfang: • 1 × BIG IO IP-S Steuerung • 1 × Delta Modul • 1 × IP-S IN/OUT-Block • 2 × B3 Aufsteckmodule ohne Bremse • 1 × B3 Aufsteckmodul mit Bremse • 7 × Patchkabel Das CNC Connect System basiert auf über 20 Jahren Erfahrung im CNC-Steuerungsbau. Die vorkonfigurierten Komponenten ermöglichen einen schnellen Aufbau professioneller Servo-Steuerungen und sorgen für mehr Übersichtlichkeit, höhere Betriebssicherheit und einfachere Wartung. Über 20.000 Kunden und mehr als 2.900 realisierte CNC-Maschinen und Umrüstungen sprechen für die Praxistauglichkeit des Systems. HW10498-B3 – die intelligente Verbindung zwischen Delta B3 Servo-Technologie und moderner CNC-Steuerung. Für Anwender, die Wert auf Effizienz, Zuverlässigkeit und einen professionellen Maschinenaufbau legen.

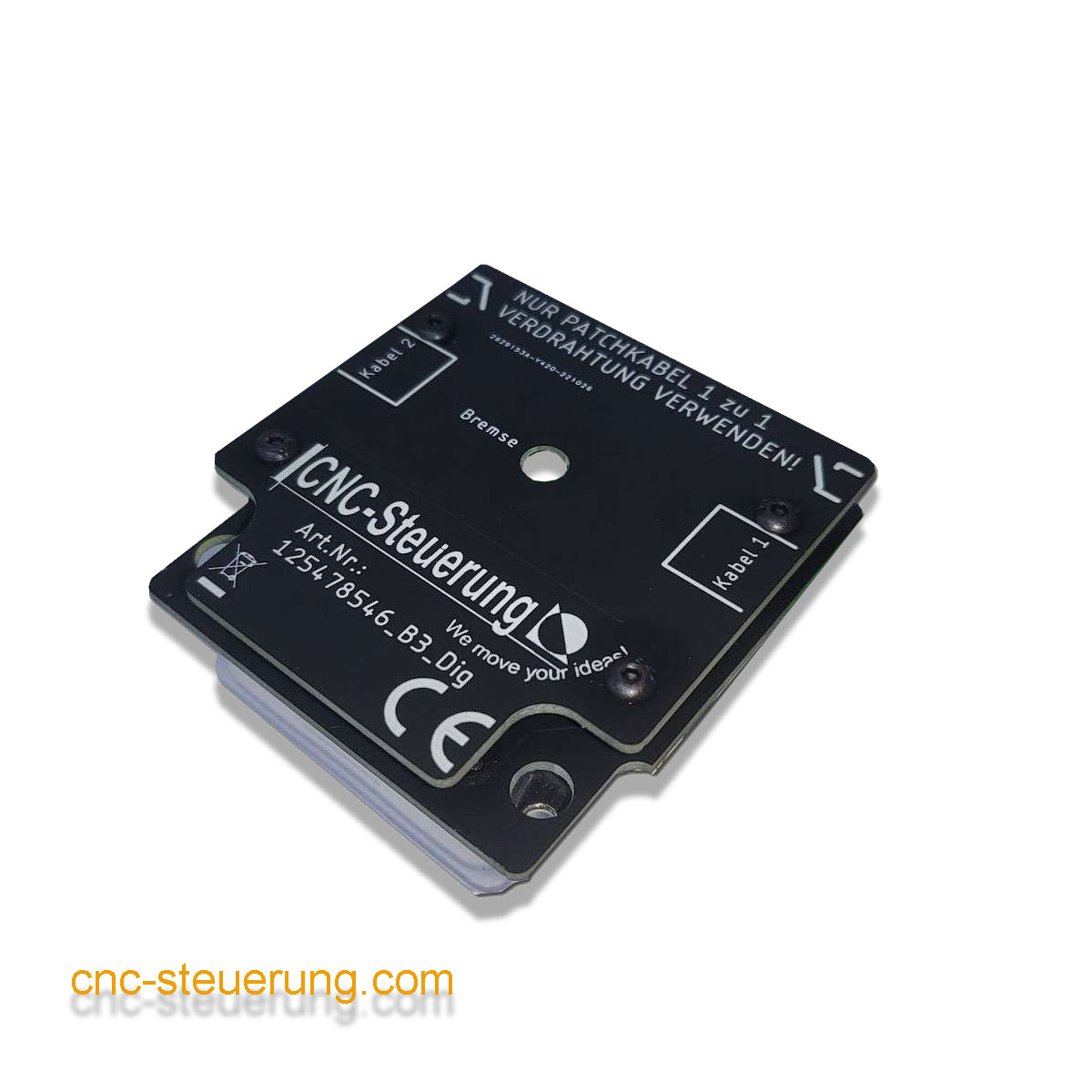

Für alle die eine IP-S Steuerung haben und die B3L Servoendstufe mit unserem CNC Connectsystem V1.0 betreiben möchten. Aufstecken und mit 2 Anschlusskabel anschließen - Fertig Super einfacher Anschluss durch die durchdachte Platine - keine besondere Installation notwendig. Die Aufsteckplatine wird mit Schutzdeckel geliefert, die eine Berührung sicher vermeidet. Für Motoren mit Bremse hat die Platine ein Relais, was von der Endstufe aus gesteuert wird. Der Anschluss ist einfach über die Schraubklemmen der Platine Lieferumfang: - Platine für die B3L Delta Endstufe für Motoren ohne Bremse - Abdeckplatine - 2 x RJ45 Patchkabel mit CAT7 Rohkabel und Stecker nach CAT6a - 2 x Spezialschraube zum Befestigen an der Endstufe Bei Modulen ohne Bremse wird die Baugruppe ohne Relais und ohne Befestigungsklemmen geliefert.
Schirmklemme für die B3 Servo Drive lange Version Passend für alle B3 in L und M Ausführung 100 bis 1500 Watt Version Schrauben Sie die Klemme an die B3 an und legen Sie das Kabel wie in den Bildern gezeigt an. Lieferumfang: - Montagewinkel Im Gegensatz zu der "normalen" Schirmklemme wird keinerlei Gewinde oder Bohren notwendig. Somit ist die Montage wesentlich leichter. Die Lange Version führt noch mal besser die Versorgungsleitungen der Drive.Die lange Ausführung hat zwei "Metallzungen" die eine saubere Verdrahtung der Spannungsversorgung ermöglicht.
Delta ACS3-CNENC200 Encoderstecker für B3-Endstufen Der Delta ACS3-CNENC200 ist ein passender Steckverbinder für den Encoderanschluss von Delta-Servo-Endstufen der ASDA-B3-Serie. Der häufig als FireWire-Stecker bezeichnete Steckverbinder eignet sich zur Herstellung individueller Encoderkabel sowie zur Reparatur beschädigter oder verschlissener Anschlussleitungen. Eine zuverlässige Encoderverbindung ist für die präzise Übertragung der Motorposition zur Servo-Endstufe besonders wichtig. Der ACS3-CNENC200 ermöglicht einen sicheren Anschluss zwischen B3 Servo Drive und Servomotor und ist damit optimal für CNC-Maschinen, Automatisierungsanlagen und Retrofit-Projekte geeignet. Vorteile des ACS3-CNENC200 Passend für Delta ASDA-B3 Servo Drives Für den Encoderanschluss der B3-Endstufe und auch passend für das A6 System Zur Herstellung individueller Encoderkabel Ideal als Ersatz für beschädigte Steckverbinder Kompakte und sichere Steckverbindung Für CNC-Retrofit und Automatisierungsanlagen geeignet Originalzubehör von Delta Electronics Anwendungsbereiche Der ACS3-CNENC200 kann beim Neubau von CNC-Steuerungen, bei Maschinenmodernisierungen und bei der Reparatur vorhandener Delta-Servokabel eingesetzt werden. Durch die Eigenkonfektionierung lassen sich Encoderleitungen passend zur benötigten Kabellänge herstellen. Wichtiger Hinweis Der Stecker ähnelt optisch einem FireWire-Stecker, ist jedoch für den industriellen Encoderanschluss vorgesehen. Er darf nicht mit einer gewöhnlichen IEEE-1394-FireWire-Schnittstelle verbunden werden. Die Konfektionierung und Prüfung des Encoderkabels sollte durch qualifiziertes Fachpersonal erfolgen. Lieferumfang:1 x Stecker Set für A6/B3 Drives
