Spezial Kjellberg IP-A Digitalbord
Produktinformationen "Spezial Kjellberg IP-A Digitalbord"
Das Set ist eine spezielle Entwicklung um die PGC Schnittstelle ansprechen zu können.

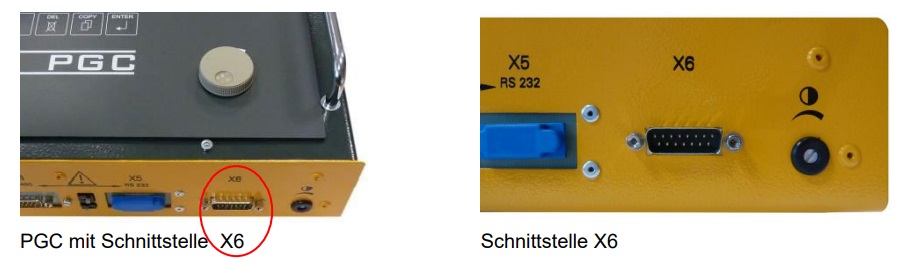

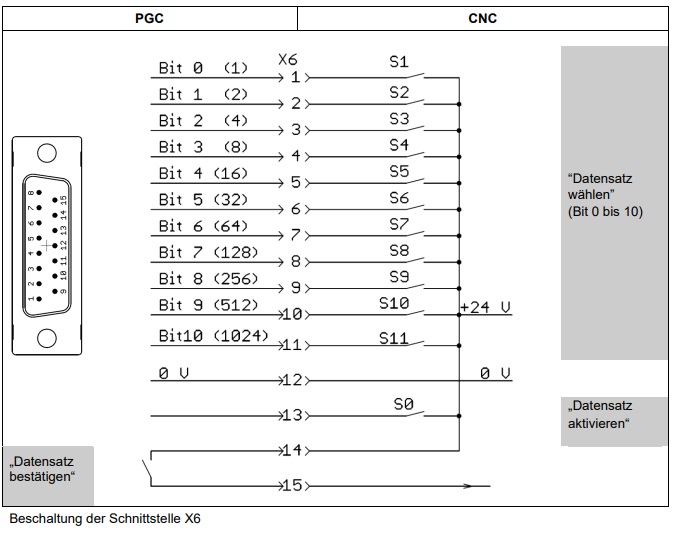

Der Anschluss erfolgt über die RS485 Schnittstelle (X6) mittels 15 poligen Buchse.
Die Grundplatine ist kompatibel zur CSMIO-A Steuerung und bietet 11 freie digitale Eingänge.
Eingang 12 ist für das Datenübernommen Signal reserviert aus der Plasmaquelle.

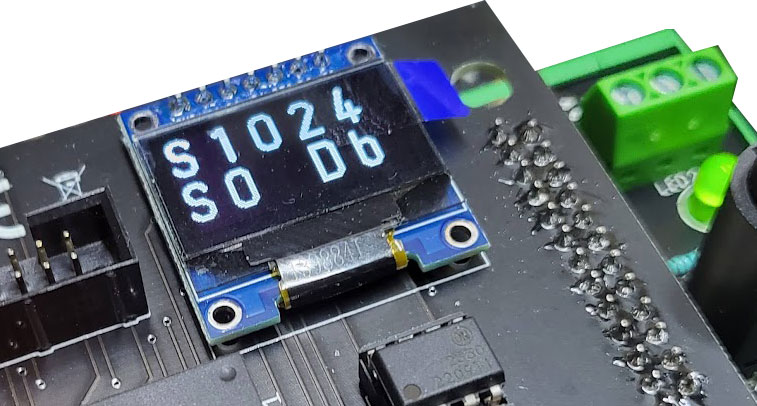

Auf der Aufsteckplatine befindet sich ein Display was den gewählten Datensatz anzeigt, dieses ermöglicht eine sichere Überprüfung der Dateneingange (Makros)

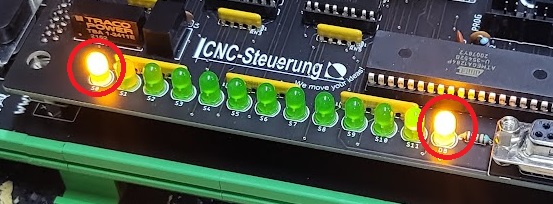

Aufsteckplatine: S0 = Datensatz aktivieren, S1 bis S11 = Satznummer 1 bis 11, DB = Datensatz bestätigt
Selbstverständlich ist die Baugruppe in einem Hutschienengehäuse für eine ordentliche Montage.

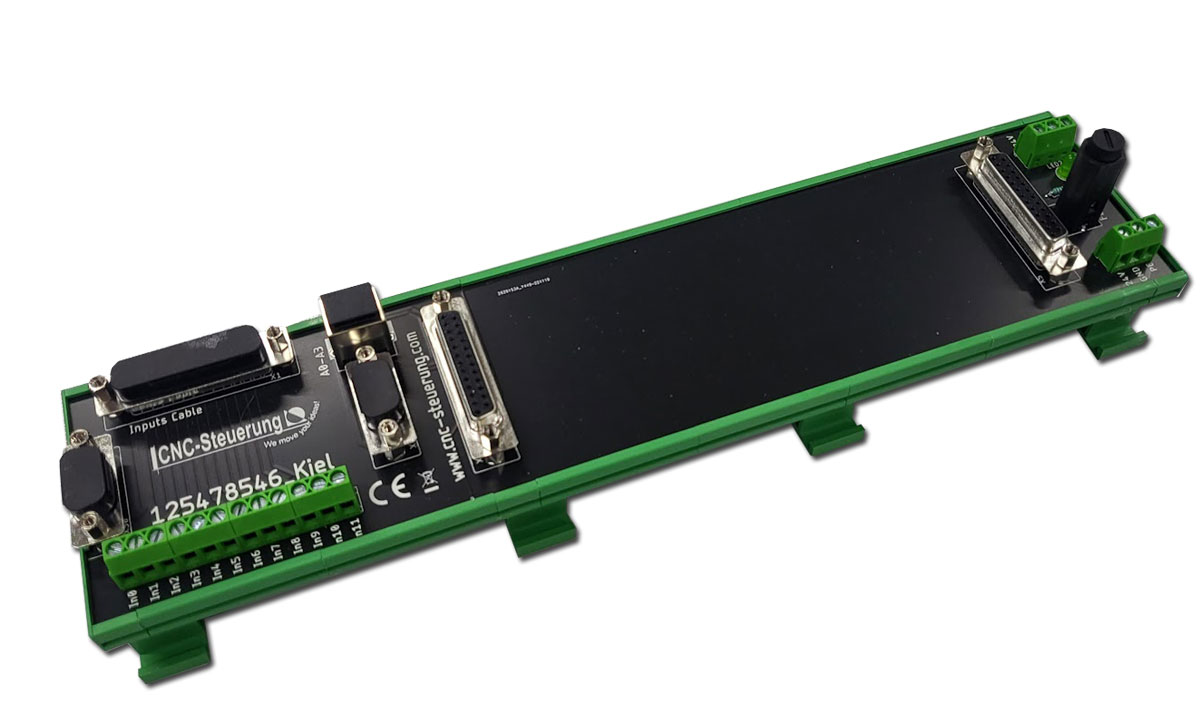

Lieferumfang: Grundplatine passend zur CSMIO-IP-A (Artikelnr.: 125478546_Kjel)
Aufsteckplatine passend mit 15 poliger Buchse für eine PGC Schnittstelle einer Kjellberg Plasmaanlage. (Artikelnr.:125478546_Kjel_Dig) 5 Beispielmakros zum Erstellen eigener M Befehle
Lieferumfang:
- 1 x 125478546_Kjel_Dig
- 1 x 125478546_Kjel
- 10 x Vorbereitet Makros zum selberanpassen
