Tastmodul für Hypertherm Geräte
Produktinformationen "Tastmodul für Hypertherm Geräte"
Schaltmodul v2 für eine Hypertherm Stromquelle
Neue überarbeitete Version, mit neuen Relais mit einem höheren Schaltabstand für mehr Sicherheit.
Für alle die eine sichere getrennte Antasttung vornehmen möchten.
Diese Gerät schützt Ihre Steuerung zuverlässig vor Störspannungen. So müssen Sie nicht die Z Achse
Ihre Plasmaanlage mechanisch ändern.
Kurzspezifikation:Neue überarbeitete Version, mit neuen Relais mit einem höheren Schaltabstand für mehr Sicherheit.
Für alle die eine sichere getrennte Antasttung vornehmen möchten.
Diese Gerät schützt Ihre Steuerung zuverlässig vor Störspannungen. So müssen Sie nicht die Z Achse
Ihre Plasmaanlage mechanisch ändern.
Eingang 1: Anschluss von 2 Drähten an Schraubklemmen, Länge beliebig, ein Draht an die THC-Sonde, der zweite Draht an den Metalltisch.
Eingang 2: Zwei Digitaleingänge, Optokoppler, 24V Level, dienen der Steuerung des Gerätes
Ausgang:
Zwei Digitalausgänge, Optokoppler, 24V Level, geben Ausgangssignale an die SimCNC Modulspeisung 24VDC. Modul ist getrennt von dem Rest der Elektronik, da die Speisung mittels isolierter DC/DC-Wandler
erfolgt (24V In / 5V Out).
Intern im Modul befindet sich ein Relais mit 2 Kontakten, die die beiden Messleitungen zu und abschalten.
Damit erfolgt eine weitere Trennung der Messeingänge (und damit des Gerätes) vom THC-Tisch.
Achtung: Sie benötigen ein angepasstes M3 Makro von uns.
Lieferumfang:
- Tastmodul V2 im Hutschienengehäuse
- Makro M3 für die SIM Software
- Tastmodul V2 im Hutschienengehäuse
- Makro M3 für die SIM Software
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

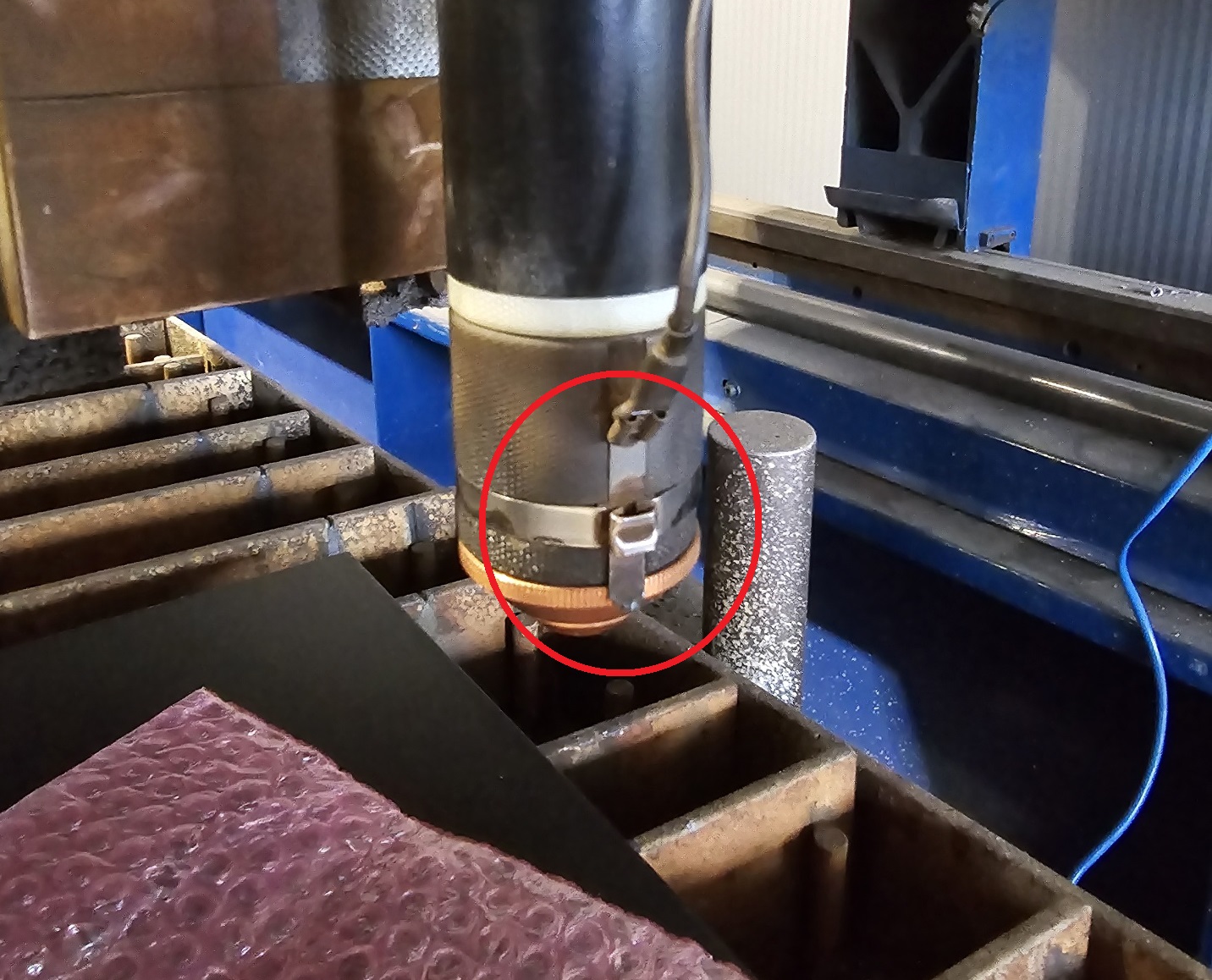

Mit der Original Tastfunktion der Hypertherm wird ein Kontakt zum Blech hergestellt.
Hierdurch wird die galvanische Trennung aufgehoben was zu Problemen führt. Zudem ist die Steuerung auf eine Spannung von 24 Volt ausgelegt. Je nach Verdrahtung kann der Kontakt zum Blech einen Kurzschluss auslösen.
All das wird mit dieser Baugruppe umgangen um Ihre Steuerung sicher zu Schützen.
Hierdurch wird die galvanische Trennung aufgehoben was zu Problemen führt. Zudem ist die Steuerung auf eine Spannung von 24 Volt ausgelegt. Je nach Verdrahtung kann der Kontakt zum Blech einen Kurzschluss auslösen.
All das wird mit dieser Baugruppe umgangen um Ihre Steuerung sicher zu Schützen.
