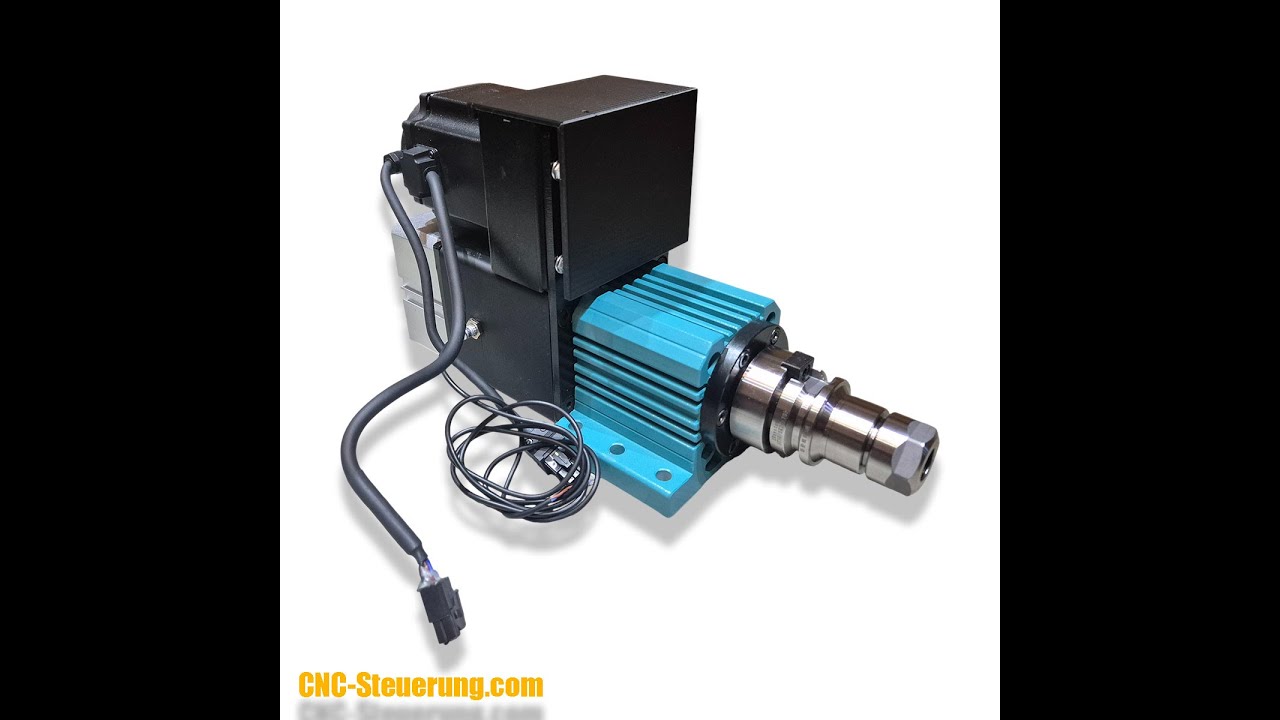

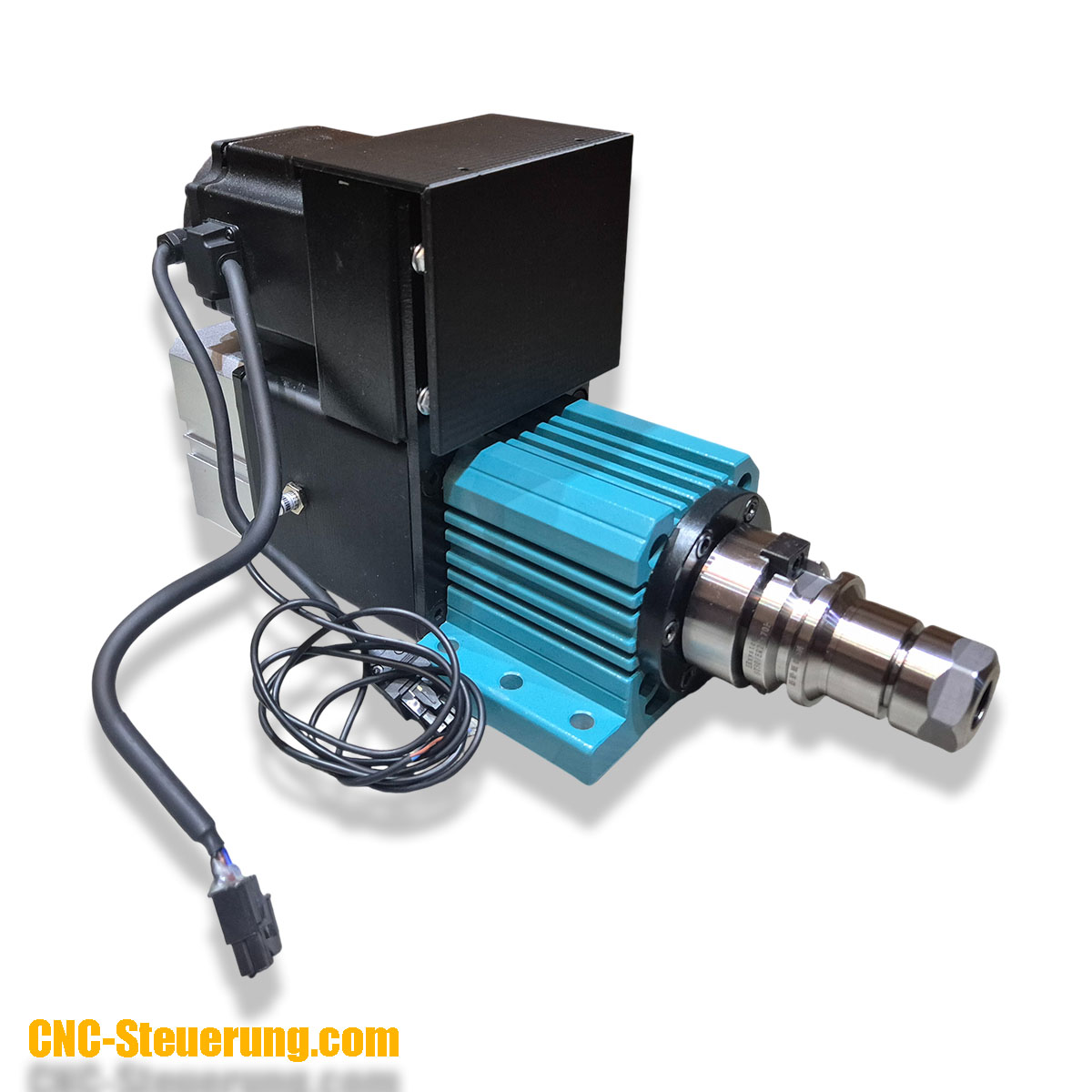

WZW Spindel BT 30 Aufnahme inc. Motor und Drive
Produktinformationen "WZW Spindel BT 30 Aufnahme inc. Motor und Drive"
Rüsten Sie Ihre Maschine auf professionelle Werkzeugwechseltechnik um.
Die WZW Spindel mit BT30-Aufnahme inklusive Servo-Motor und Drive bietet eine kompakte und wirtschaftliche Lösung für CNC-Anwendungen, bei denen Leistung, Präzision und Flexibilität gefragt sind. Dank des integrierten Servosystems steht selbst bei niedrigen Drehzahlen ein hohes Drehmoment zur Verfügung – ideal für anspruchsvolle Zerspanungsaufgaben.
Die robuste BT30-Werkzeugaufnahme ermöglicht einen schnellen und sicheren Werkzeugwechsel. Durch die wählbare Übersetzung können Sie die Spindel optimal auf maximale Drehzahl oder maximales Drehmoment anpassen. So lässt sich das System flexibel an unterschiedliche Bearbeitungsanforderungen anpassen.
Ihre
Vorteile auf einen Blick:
• BT30-Werkzeugaufnahme für professionelle CNC-Anwendungen
• Komplettset inklusive Spindel, Servo-Motor, Drive und Kabelsatz
• Hohes Drehmoment bereits bei niedrigen Drehzahlen durch Servoantrieb
• Flexible Anpassung zwischen Drehzahl und Drehmoment durch Übersetzungsverhältnis 1:1,6
• Ideal für Maschinenumbauten, Retrofits und Eigenbau-Projekte
• Kompakte Bauweise und einfache Integration in bestehende Anlagen
Ob Retrofit einer bestehenden Fräsmaschine oder Neubau einer CNC-Anlage
– mit der WZW Spindel BT30 erhalten Sie eine leistungsstarke und zuverlässige Werkzeugwechselspindel, die professionelle Bearbeitung zu einem attraktiven Preis ermöglicht.
Mehr Leistung. Mehr Flexibilität. Mehr CNC.
Die WZW Spindel BT30 macht Ihre Maschine fit für den nächsten Schritt.
Technische Daten:
Gehäusefarbe: Wie abgebildet
Länge: 754 mm
Flanschplatte
Breite: 120 mm
Bohrungsabstand: 98 mm
Lieferumfang:
- 1 x WZW System
- 1 x A6 Servo Drive 750 Watt
- 1 x BT Aufnahme
Drehzahl bis maximal 4800 U/min. möglich
Hinweis: Teilen Sie uns bitte mit, wie Sie diese Spindel ansteuern möchten?
Folgende Möglichkeiten haben Sie:
- Ansteuerung STEP/DIR Signal
- Ansteuerung über 0-10 Volt über Steuerung
- Ansteuerung über 0.10 Volt über manuelles Tastenfeld (nicht im Lieferumfang enthalten)
Beachten Sie das die Ansteuerung der Drehzahl über 0-10 Volt erfolgt.
Eine höhere Spannung zerstört die Servo Drive !
Diese 10 Volt Grundspannung kann nicht aus der Servo Drive entnommen werden !
Durch eine Unter/Übersetzung von 1,6 können Sie das Drehmoment steigern.Wobei aber die maximale Drehzahl sinkt.
Bei unseren Systemen sieht das dann wie folgt aus:
Hausmarke:
750 Watt Motor mit 5000 U/min.max. mit 8.4 Nm max. wären es dann 13,44 Nm bei 3125 Umdrehungen.
B3 Systeme:
750 Watt Motor mit 6000 U/min. max mit 8,4 Nm max. wären es dann 13,44 Nm bei 3750 Umdrehungen.
1000 Watt Motor mit 6000 U/min. max mit 11,13 Nm wären es dann 17,8 Nm bei 3750 Umdrehungen.
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
