Ihre neue Wabecosteuerung
Geschätze Lesezeit: 5 Minuten
22.07.2026
Lieber Kunde,
wenn Sie diesen Blogbeitrat lesen,, interessieren Sie sich für eine neue Steuerung oder haben bereits eine Steuerung von uns erhalten.
Dieser Beitrag gilt für alle Steuerungen ab 07.2026
Ihre neue Steuerung kommt in einen Rittal Stahlschrank mit den Abmessungen 600 x 600 x 210 mm und muss in der nähe Ihrer Maschine positioniert werden. Den Abstand geben die Kabellängen der Maschine vor.
Sollten Sie die Kabel verlängern wollen, schauen Sie sich hier die PIN Belegung an.
Länge Schrittmotorkabel?
Wenn Sie die Kabelverlängern möchten empfehlen wir Ihnen mit uns vorher Kontakt aufzunehmen, denn die Original 9 poligen Stecker sind keine Ideale Steckverbindung für Schrittmotoren.
Stromversorgung:
zum Betrieb der Steuerung benötigen wir 240 VAC 50 Hz also ganz normaler "Steckdosenstrom"

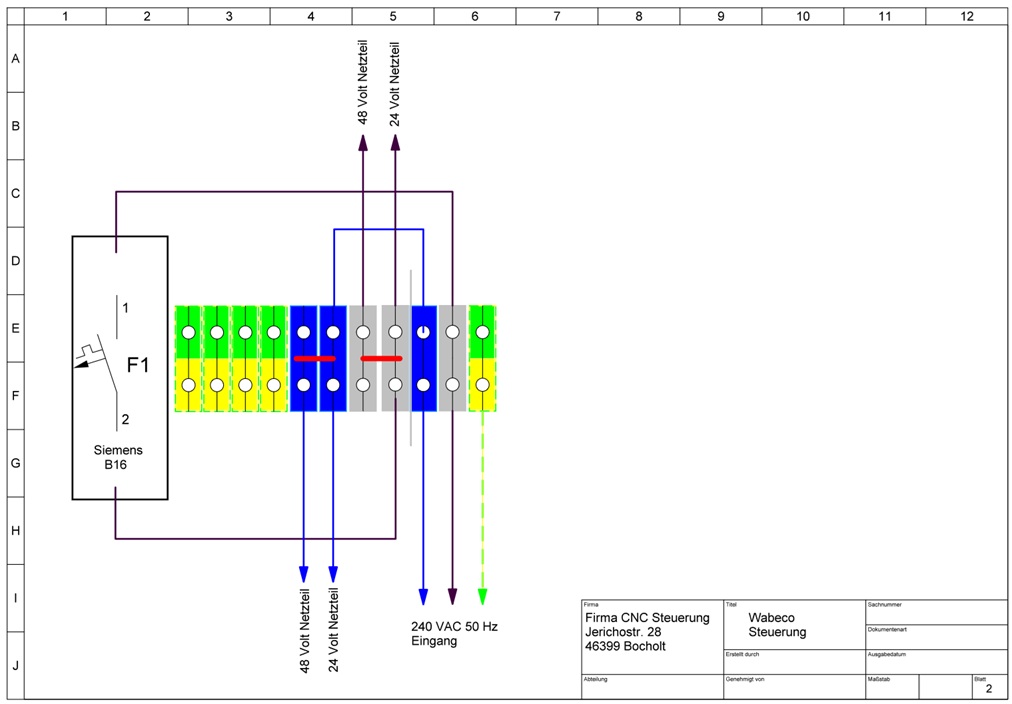

Schließen Sie unten rechts die Stromversorgung an.
Schließen Sie hier das Kabel mit seinen 3 Adern:
- Schwarz oder Braun
- Blau
- Grün/Gelb
an die passenden Klemmen an.
Graue Klemme ist die Phase also Braun oder Schwarz
Blaue Klemme ist der Nullleiter
Gelb/Grün ist der Schutzleiter
zum Betrieb der Steuerung benötigen wir 240 VAC 50 Hz also ganz normaler "Steckdosenstrom"
Schließen Sie unten rechts die Stromversorgung an.
Schließen Sie hier das Kabel mit seinen 3 Adern:
- Schwarz oder Braun
- Blau
- Grün/Gelb
an die passenden Klemmen an.
Graue Klemme ist die Phase also Braun oder Schwarz
Blaue Klemme ist der Nullleiter
Gelb/Grün ist der Schutzleiter
Je nach Maschinentyp haben Sie an der Maschinen einen Ein/Aus Schalter, Nutzen Sie diesen nun auch für das Ein und Ausschalten der Maschine.
Thema Not Not Aus.
Schließen Sie den Not Aus Kreis nun an diese Klemmen an und ziehen Sie den roten Jumper vom Board ab, so das der Not Aus Kreis aktiviert wird.
Weisen Sie in der Software den Eingang 0 als Estop zu.
Weisen Sie in der Software den Eingang 0 als Estop zu.
