Welche Auflösung einstellen?
Wer eine Schrittmotorsteuerung von uns hat, muss wissen das die Auflösung - Impulse an seiner schönen Wabeco Maschine wie folgt berechnet werden.
Motorriemenscheibe (13): 12 Zähne
Spindelriemenscheibe (28) 32 Zähne das ergibt eine Untersetzung von 1 : 2,5
Spindelsteigung (8) 5 mm
Wer eine Schrittmotorsteuerung von uns hat, muss wissen das die Auflösung - Impulse an seiner schönen Wabeco Maschine wie folgt berechnet werden.
Motorriemenscheibe (13): 12 Zähne
Spindelriemenscheibe (28) 32 Zähne das ergibt eine Untersetzung von 1 : 2,5
Spindelsteigung (8) 5 mm
Wer eine Auflösung von 12800 wählt muss wie folgt rechnen:
12800 Impulse x 2,5 (Getriebe) teilen durch 5 mm Steigung = 6400 steps / mm
Wir bieten für die Wabecomaschinen mit den Schrittmotoren einen Anschlussblock an, mit diesem Anschlussblock können die Original Stecker der Wabecomaschine beibehalten werden.
12800 Impulse x 2,5 (Getriebe) teilen durch 5 mm Steigung = 6400 steps / mm
Wir bieten für die Wabecomaschinen mit den Schrittmotoren einen Anschlussblock an, mit diesem Anschlussblock können die Original Stecker der Wabecomaschine beibehalten werden.
Produktgalerie überspringen
Wabeco Übergabemodul
92,00 €*
Wer kennt das
nicht? Die Originalmotorkabel von Wabeco abscheiden, wenn man eine neue
Steuerung aufbaut, ist sicherlich nicht die einfachste Lösung. So haben wir ein
Übergabemodul entwickelt an der Sie den Originalstecker ohne abschneiden
einfach aufstecken können und mittels der Schraubklemmen die neue Steuerung
auflegen können.
Zusätzlich zu den Motorphasen werden noch einmal
1 x jeweils 24 Volt DC sowie GND und PE benötigt.
Lieferumfang:
1 x Übergabemodul für bis zu 4 Achsen passend für Wabeco Maschinen mit Originalmotorkabeln
im Hutschienengehäuse

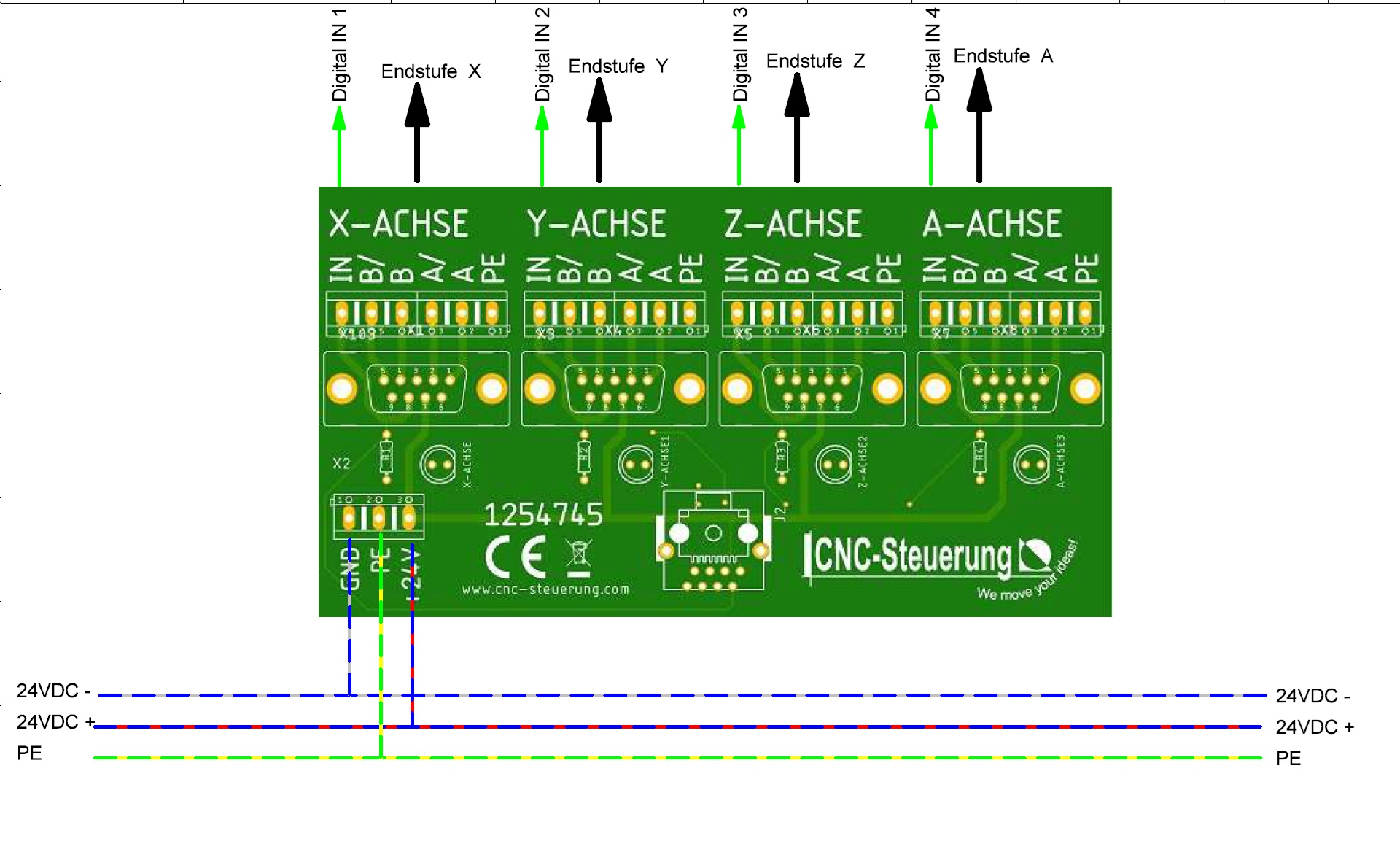

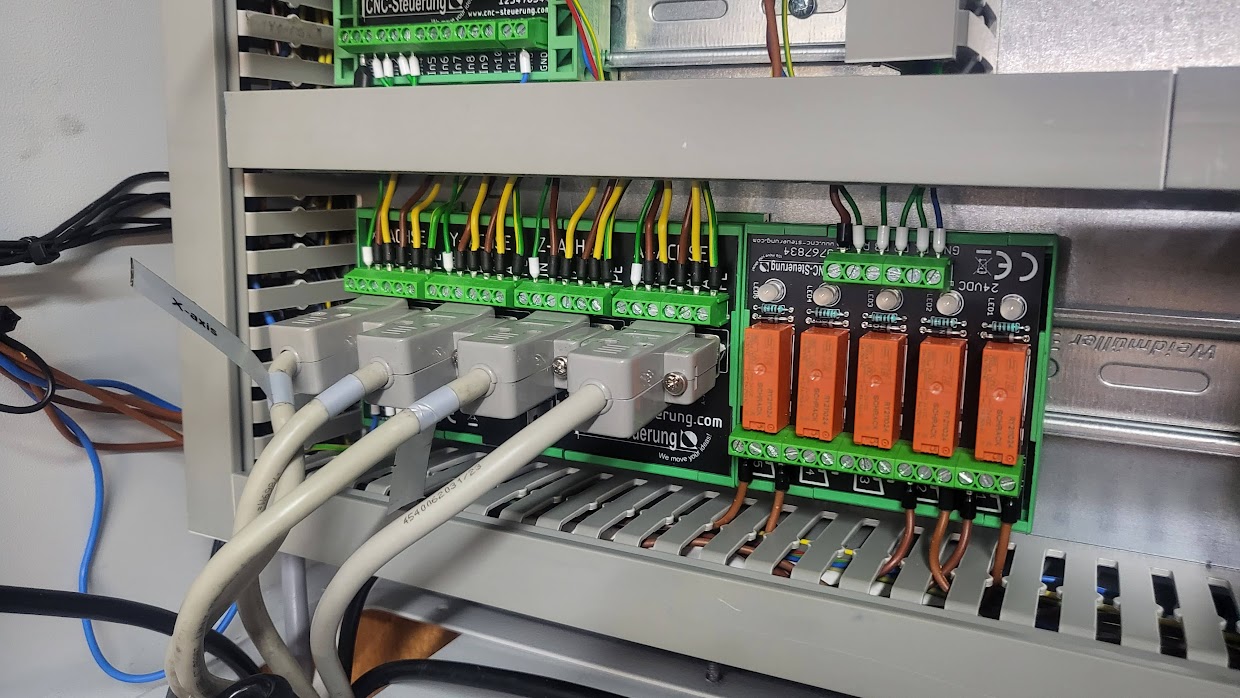

Der Anschluss erfolgt einfach und übersichtlich wie Sie den Bildern entnehmen können

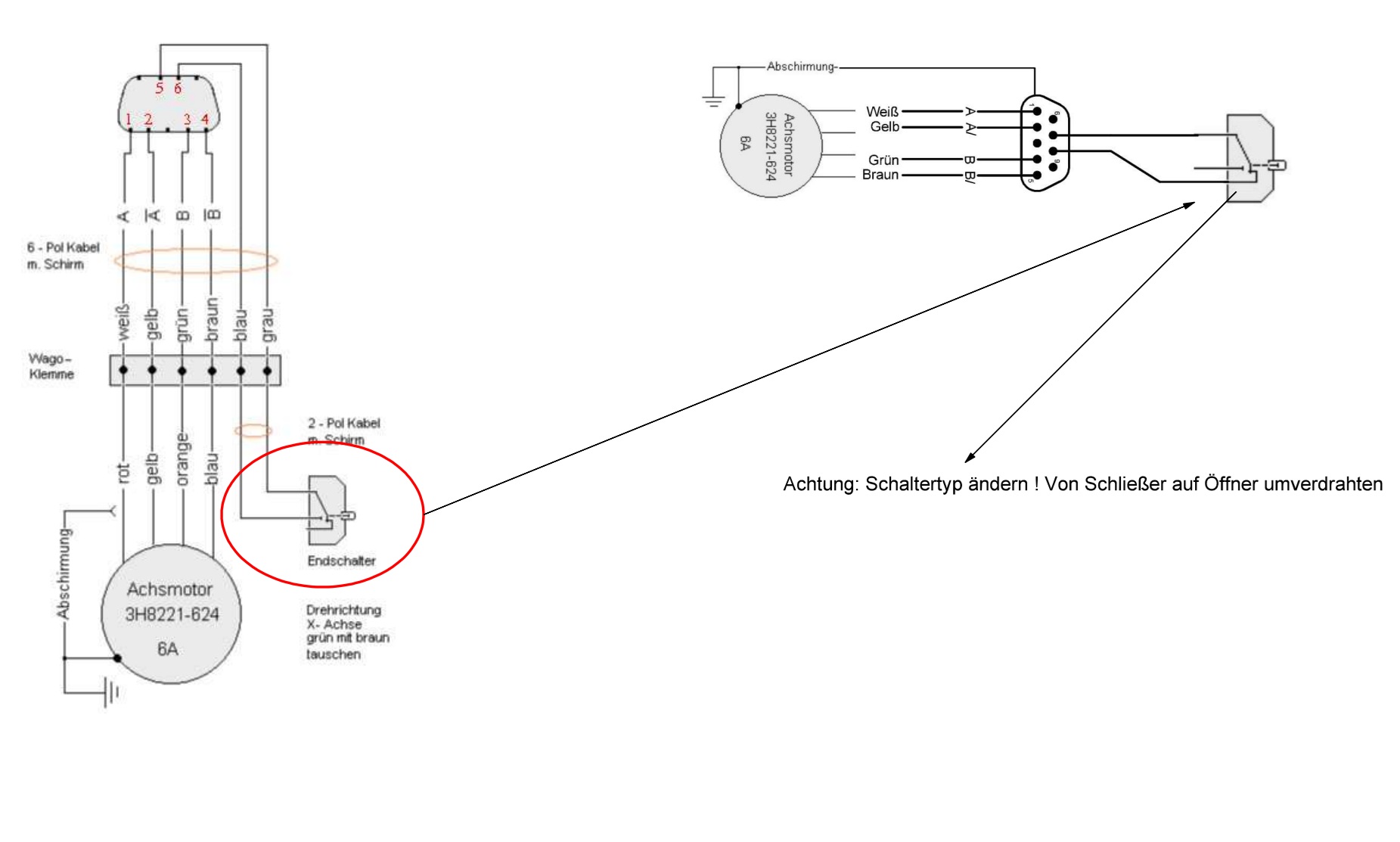

Wir empfehlen Ihnen auch wenn es nicht zwingend notwendig ist die Endschalter / Referenzschalter der Maschine um zulöten.
Schauen Sie sich das Bild an
Schauen Sie sich das Bild an
Laden Sie sich den Anschlussplan hier herunter wenn Sie sich diesen Ausdrucken möchten.
Mit diesem Blog ist eine sehr ordentliche Verdrahtung möglich
