Wabeco Not Aus mit unserer Steuerung weiterverwenden
Geschätze Lesezeit: 5 Minuten
25.09.2024
Um den vorhandenen Not Aus zu verdrahten gehen Sie wie folgt vor.
Schauen Sie sich hinter der Abdeckung den Not Ausschalter einmal genauer an.
Schauen Sie sich hinter der Abdeckung den Not Ausschalter einmal genauer an.
Es werden beide Zuleitungen L1 und N durch den NOT AUS Schalter getrennt. Damit unsere Steuerung , die ja nur mit 24 Volt arbeitet, müssen wir einen "Kanal" freigeben.

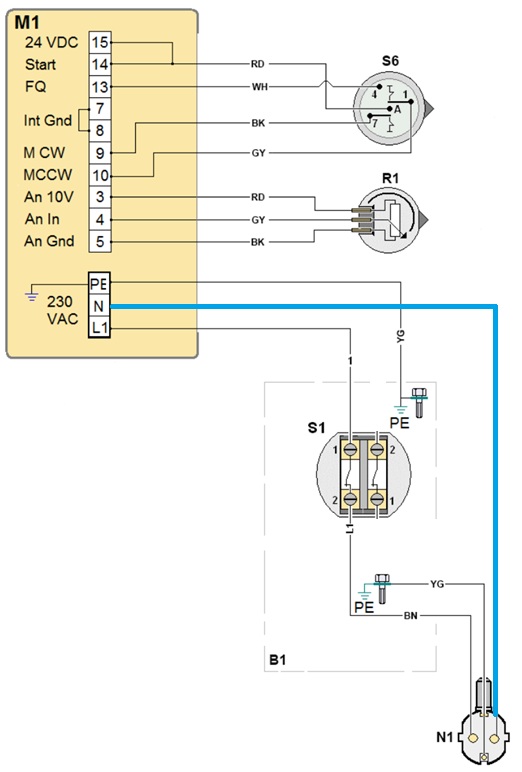

Sie können den N Leiter abschrauben und diesen Dauerhaft mit einander verbinden. Benutzen Sie dazu ein geeignetes Verbindungselement,
lassen Sie Arbeiten am 230 Volt Netzt durch einen Elektriker ausführen.

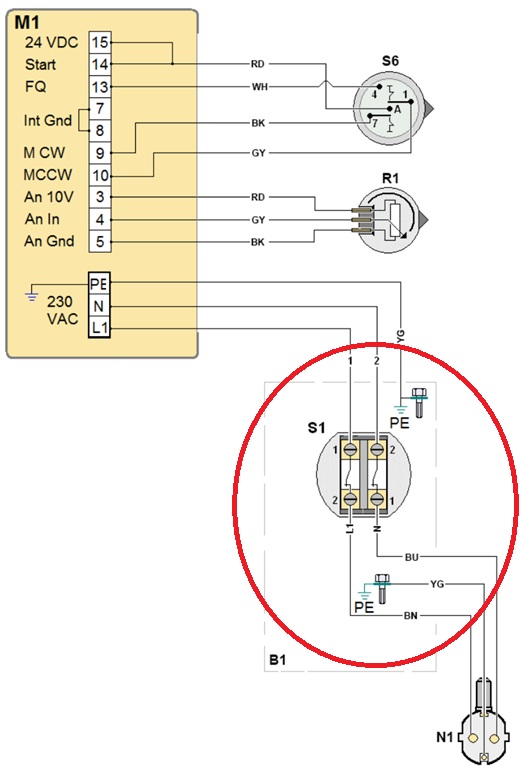

Die Original Verdrahtung sieht so aus:
Sie können den N Leiter abschrauben und diesen Dauerhaft mit einander verbinden. Benutzen Sie dazu ein geeignetes Verbindungselement,
lassen Sie Arbeiten am 230 Volt Netzt durch einen Elektriker ausführen.
Die Original Verdrahtung sieht so aus:

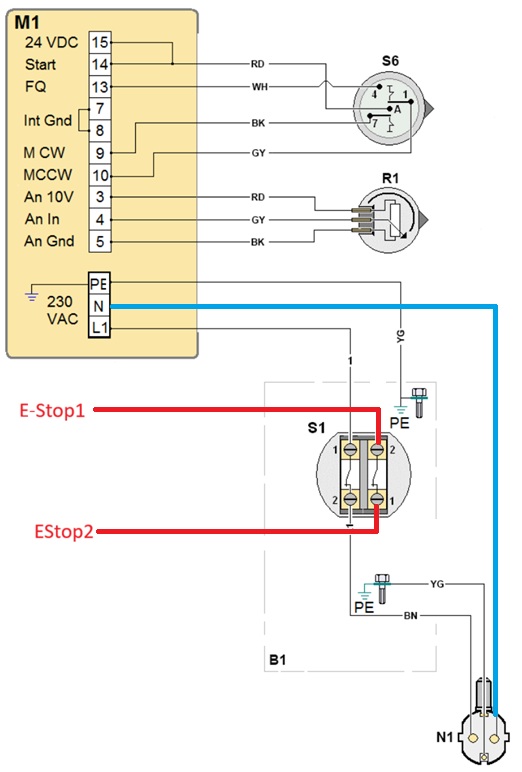

Nach Ihrem Umbau müsste die Verdrahtung dann so aussehen. Die rote Leitung die hier eingezeichnet wurde, wird dann auf die freien Klemmen des Not Aus Schalters gelegt.
Angeschlossen werden die beiden Leitungen dann auf den Verteilerblock in der Steuerung.
Achten Sie darauf das Sie den kleinen roten Jumper (JP1) ziehen, damit der Not Aus auch reagiert.
Die Spannungsversorgung können Sie bei uns im Steuerschrank abgreifen.

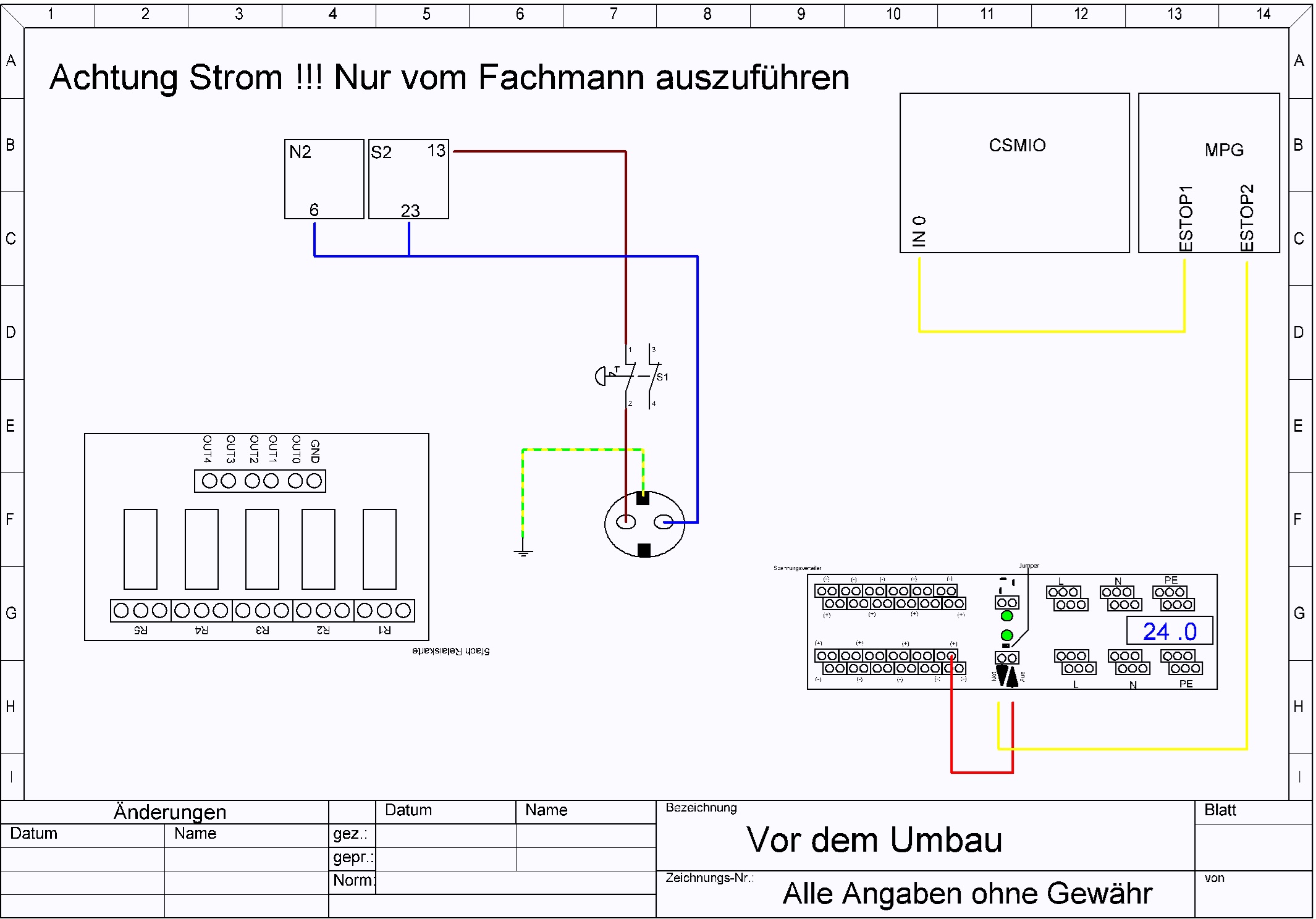

Schauen Sie sich den Plan in Ruhe an.
Hier noch mal die Änderungen im Schaltplan eingepflegt.
Das Bild zeigt den Not Aus Schalter Original montiert
Das Bild zeigt den Not Aus Schalter Original montiert

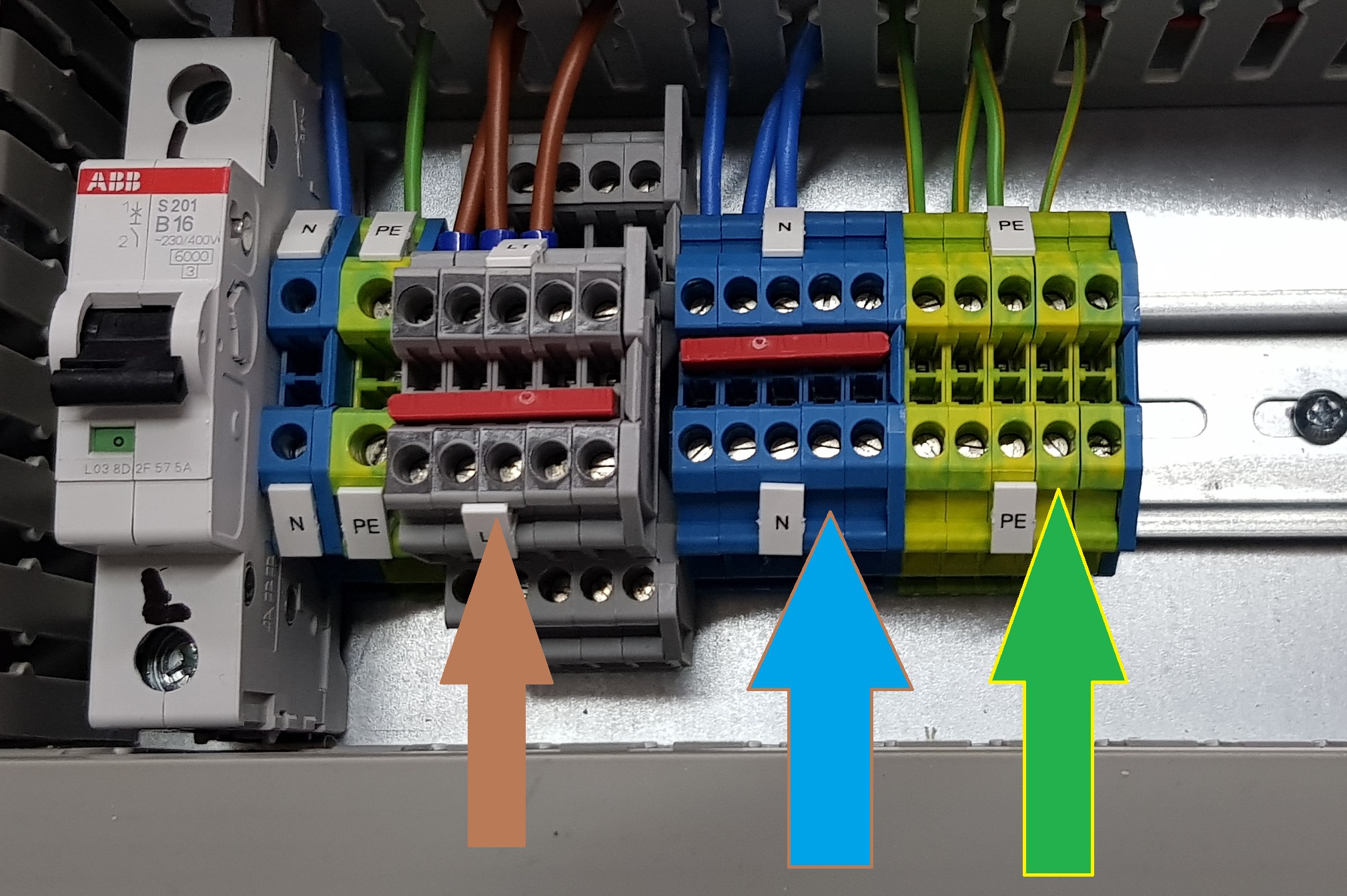

Legen Sie den Nullleiter wie gezeigt auf.

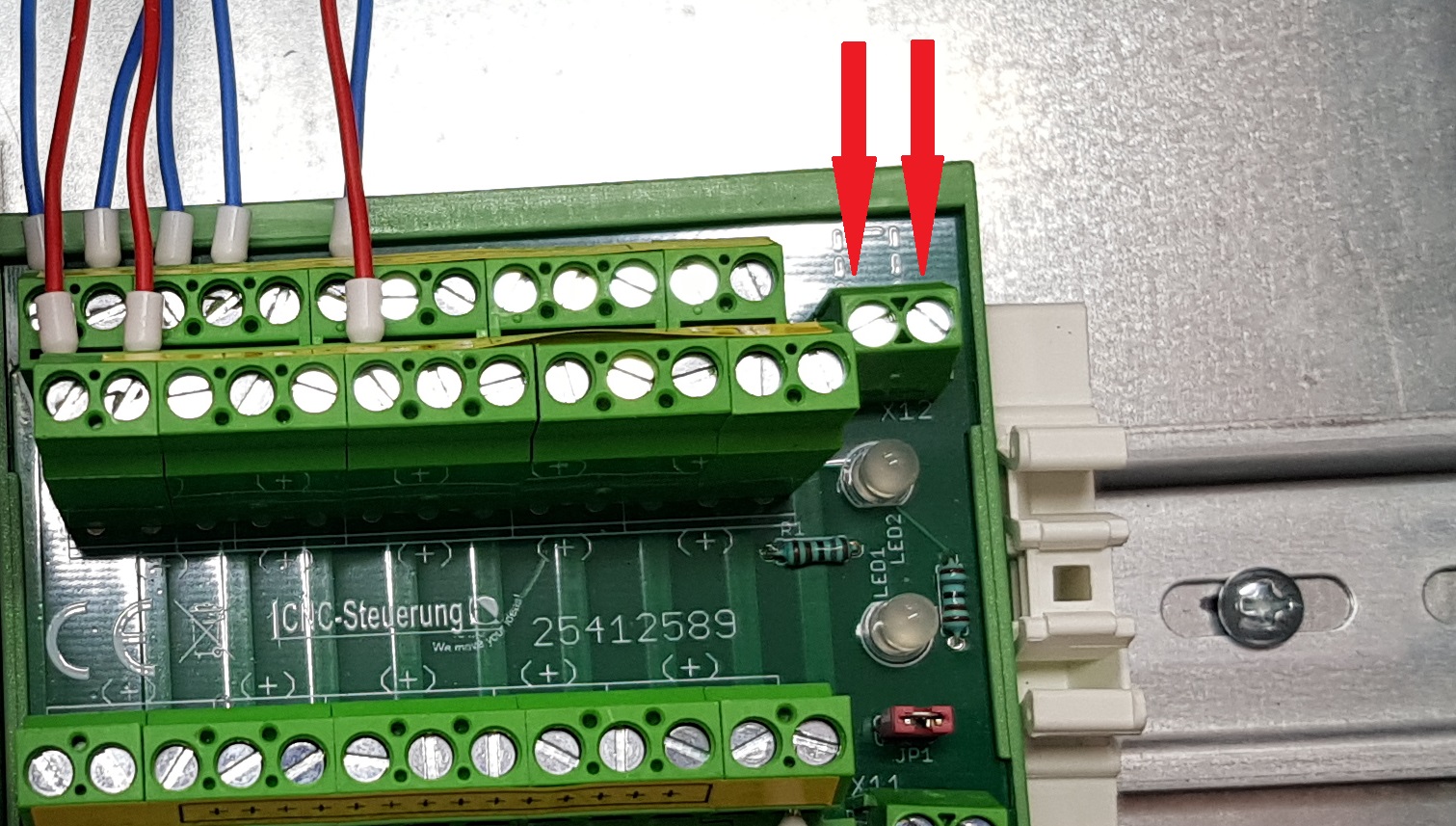

Die Not Aus verdrahten Sie dann an unserem ESTOP
