Die Ein und Ausgänge der Digitalen Inputs 16-31 sowie die Step Dir Signale der Achsen und das analoge Anschlussbild sind auf der Platine aufgedruckt und baulich getrennt zur besseren Übersicht. Legen Sie nur einmal 24 Volt und Masse an und versorgen Sie alle weiteren Eingänge. Die Anschlussklemmen finden Sie an den Klemmen X4

Bild: Anschlussblöcke zur CSMIO

Die Servoendstufen haben einen Encoderausgang um eine Maschine präzise Referenz zu fahren. Die Signale können Sie entsprechend auf der Klemme X1 anlegen. Da die Signale NPN aus der Endstufe kommen haben wir die positive Spannung intern für Sie aufgelegt. Die Signalzuweisung in der Software lautet wie folgt:
Z0X = PIN 31
Z0Y = PIN 30
Z0Z = PIN 29
Z0A = PIN 28
Z0B = PIN 27
Z0C = PIN 26
An diesen Klemmen dürfen nun NPN Signale aufgelegt werden. Selbstverständlich können hier auch andere Funktionen ausgewertet werden, da es sich nur um ein digitales Signal handelt. Achten Sie darauf das hier nur NPN erwartet wird.

Bild: Anschlussblöcke zur CSMIO

Sie können die Alarmauswertung der Endstufen auf die Klemmen AL am Klemmenblock X3 anlegen.
Die Belegung ist wie folgt:
ALX = PIN 16
ALY = PIN 17
ALZ = PIN 18
ALA = PIN 19
ALB = PIN 20
ALC = PIN 21
Die interne Masseversorgung ist aufgelegt, so können die PNP Signale der Alarmauswertung dirket aufgelegt werden.
Selbstverständlich können hier auch andere Funktionen ausgewertet werden, da es sich nur um ein digitales Signal handelt. Achten Sie darauf das hier nur PNP erwartet wird.

Bild: Anschlussblöcke zur CSMIO

Digitale Eingänge
PNP IN 22 bis 25
Da die Anzahl nicht vollausgeschöpft so das noch 4 weitere Eingänge frei sind.

Bild: Anschlussblöcke zur CSMIO

Zugehörige Produkte

BIG IO IP-S Steuerung

Zum Produkt

Analoge Ein und Ausgänge
Die Klemme X11 X12 und X13 sind sauber beschriftet was einen Blick in das Handbuch überflüssig macht. Hier können Frequenzumrichter und Potentiometer angeschlossen werden.
An der Klemme 10 V kann die Spannungsversorgung für die Potentiometer abgegriffen werden. Ein Frequenzumrichter wird Out 0 oder Out 1 angeschlossen.

Bild: Anschlussblöcke zur CSMIO

Step/Dir Signale
Die Anschlussklemmen sind räumlich getrennt und klar beschriftet. So sind Fehlverdrahtung wie Sie an der herkömmlichen Baugruppe öfters auftraten ausgeschlossen.

Jetzt Neu ! Version V2

Bild: Anschlussblöcke zur CSMIO

2 x RJ 45 Buchsen zum Anschluss der MS Kühlmittelsteuerung.

Bild: Anschlussblöcke zur CSMIO

Nutzen Sie unseren IP-S IN OUT Block für eine einfache Verdrahtung:
21-09-2020 NEU: Jetzt mit RJ 45 Buchse.
Durch das Anlegen der 24 Volt Spannungsversorgung haben Sie sofort die Verdrahtung der Relais - Eingangssignale und den Not Aus Kreis in einem mit 24 Volt versorgt.

Bild: Anschlussblöcke zur CSMIO

Die Eingangssignale sind nun ordentlich beschriftet.
Die Signale sind mit IN 0 bis IN 15 beschriftet. Das Umständliche heraussuchen der Eingangssignale über die Klemmenbezeichnungen hat hiermit ein Ende.
An dieser Baugruppe können Sie ausschließlich PNP Signale auswerten. (positive Signale).
Achtung: IN 0 ist intern bereits verdrahtet was für die Not Aus Kreis vorbehalten ist .

PIN Belegung Port 10 IN 0 = Estop Aktive Low setzen Lesen Sie ein Stück weiter unten ( Anschluss MPG)

Bild: Anschlussblöcke zur CSMIO

Bei den Ausgängen stehen Ihnen 16 Relais zu Verfügung. Die lästige Verdrahtung der Spannungsversorgung entfällt. Sie können direkt die Schließer Relais benutzen.

Bild: Anschlussblöcke zur CSMIO

Jedes Relais hat seine Bezeichnung OUT 0 - OUT 15 beschriftet.

Anschluss MPG: Eine saubere Kabelführung wird durch die Schraubenklemmen gewährleistet.

Schließen Sie das MPG Modul an die Klemmen an.
Die Not Aus Kette ! Achtung: Der Eingang IN 0 ist intern bereits verdrahtet was für die Not Aus Kreis vorbehalten ist .
PIN Belegung:
Port 10 IN 0 = EStop Aktive Low setzen
Fall 1: Ohne MPG Modul:

Wer kein MPG Modul hat kann den Not Aus Kreis entweder auf Eingang 0 direkt legen oder auf den unten gekennzeichneten Eingang.

Bild: Anschlussblöcke zur CSMIO

Fall 2: Mit MPG Modul: Klemmen Sie MPG Modul wie hier gezeigt an.

Bild: Anschlussblöcke zur CSMIO

Legen Sie dann Ihre Not Aus Kette an die gekennzeichnete Schraubklemme an. Wer einen Not Aus am Handrad hat muss diese Steckbrücke ziehen

Bild: Anschlussblöcke zur CSMIO

Die neueste Version hat einen getrennten Block, die Anschlüsse sind aber gleich.

Bild: Anschlussblöcke zur CSMIO

Stromanschluss der IP-S:
Auch hier legen wir Wert auf eine saubere Verdrahtung.
Da die Anschlusskabel der IP-S nicht über die Baugruppe gelegt werden sollen, kann diese an die vorgesehene Schraubklemmen angeschlossen werden.

Bild: Anschlussblöcke zur CSMIO

Gesamtübersicht der Baugruppe:

Bild: Anschlussblöcke zur CSMIO

Mittels der RJ45 Buchse übergeben wir die Signale Servo Reset und Servo ON Signal

Bild: Anschlussblöcke zur CSMIO

Expansionsport: Das IP-S Block IN OUT hat ab Februar 2021 zwei solche DSUB Buchsen an der linken Seite erhalten.
Mittels dieser beiden Buchsen kann eine Stromerweiterung aufgesteckt werden

Bild: Anschlussblöcke zur CSMIO

mit der die Verdrahtung noch einmal leichter wird. Stecken Sie das Zusatzmodul einfach auf und schrauben Sie es fest.

Bild: Anschlussblöcke zur CSMIO

Nun stehen Ihnen 8 Blöcke mit jeweils :
- 24 Volt
- GND
- PE zu Verfügung

Bild: Anschlussblöcke zur CSMIO

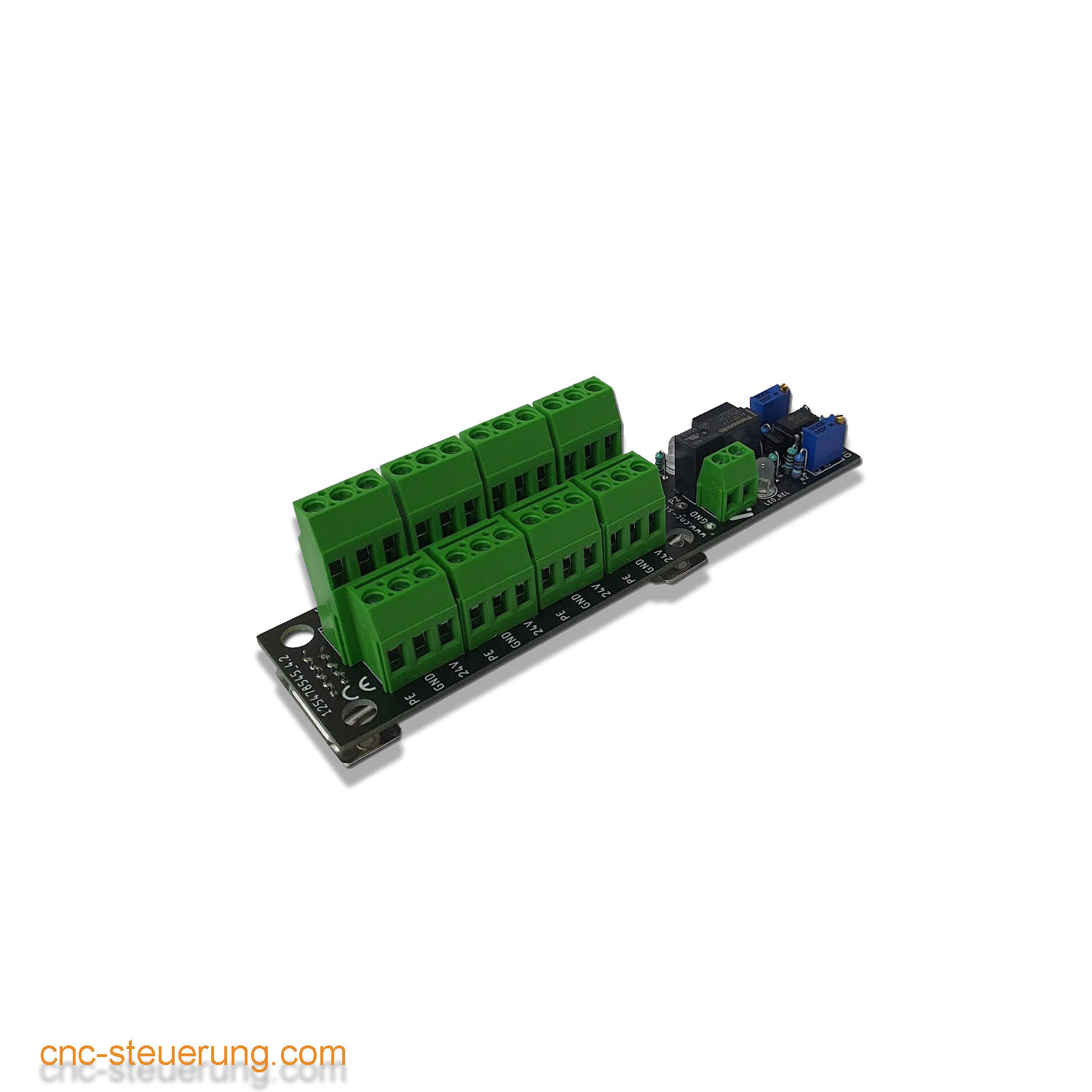

Ab 06-2021 stellen wir unser neues Erweiterungsmodul mit Zentralschmierung vor.

Zugehörige Produkte

Optionskarte

Zum Produkt

Bild: Anschlussblöcke zur CSMIO

Diese Platine unterscheidet sich durch zwei Änderungen: - die Ausrichtung und die Signale der D-SUB Buchsen wurde noch mal geändert, so kann ein falsches Aufstecken verhindert werden und die Signale der Zentralschmieransteuerung wurden berücksichtigt. - Relais R 14 und R15 können nun zur Aktivierung der Zentralschmiereinheit genutzt werden. Dazu wurden zwei Jumper angebracht die dann die Signale auf die Zentralschmierung leiten.

Bild: Anschlussblöcke zur CSMIO

Wer also in der Mach4 den Ausgang #Out 15 bei Enable zuweist wird damit die Zentralschmierung starten.

Bild: Anschlussblöcke zur CSMIO

Dann würde mit der Aktivierung die Schmierung gemäß deren Einstellung zu arbeiten. Der Ausgang R14 dient zur Manuellen Schmierung. So kann auch besonders schwere Belastung im betrieb reagiert werden, oder auch wenn die Maschine sehr lange gestanden hat.

Die Schmierung ist auch für die SIM Software geeignet

Hierzu muss der Output#14 auch zugewiesen werden

Bild: Anschlussblöcke zur CSMIO

Dazu können / müssen zwei Jumper gesetzt werden

Bild: Anschlussblöcke zur CSMIO

Jumperstellung:
2-1: Sprühen Zeitrelais Ein
2-3: Relais 14 aktivieren

Sonderlösungen

Im großen und ganzen 125478610_1 eine abgewandelte Form des "alten" IP-S IN Out Boards. Wir haben hier die 16 einfachen Relais durch 8 doppelte Relais ersetzt und die anden 8 Relais auf einer RJ45 Buchse gelegt.

Bild: Anschlussblöcke zur CSMIO

Hier können dann an mit der RJ45 Schnittstelle die Signale an die "neue " IP-S BIG IO" übergeben werden, oder Sie legen die Signale auf unsere RJ45 Adapter um dann eine entsprechende Relaisplatine anzusteuern.

Bild: Anschlussblöcke zur CSMIO

IP-M Steuerung:

Digitale Eingänge:

Zugehörige Produkte

IP-M Block Digital IN für die IP-M Steuerung

Zum Produkt

Bild: Anschlussblöcke zur CSMIO

Fertig aufgebaute Platine ohne Gehäuse für den leichten Austausch.

Die Eingänge sind ordentlich Beschriftet mit In0 bis In 11. So finden Sie leicht die richtige Schraubklemme für Ihr Signal. Legen Sie einmal Masse und und Sie können ab sofort diese Baugruppe für PNP Eingänge nutzen.

Hinweis: Auch wenn wir zwei mal GND Klemmen haben, brauchen Sie nur eine Klemme mit GND belegen Der Austausch der Platine ist sehr einfach gehalten. Sie benötigen nur einen kleinen Kreuzschlitz

IP-M out Block

Mit dem IP-M out Block schließen wir die Lücke der IP-M Steuerung auf der Ausgangsseite. Übersichtliche Schraubklemmen die räumlich getrennt und klar beschriftet sind vereinfachen Ihre Verdrahtung wesentlich.

Bild: Anschlussblöcke zur CSMIO

Wir haben im Gegensatz zum normalen Anschlussblock die:

- Step/Dir Signale getrennt ausgeführt
- 4 Relais mit sauberer Beschriftung
- Schraubanschlüsse für einen Frequenzumrichter
- Analoge Ein und Ausgänge sauber herausgeführt und beschriftet

Alles in allem hilft dieser Block bei einer schnelleren Verdrahtung ohne Fehler zu machen.

Step / Dir Signale:

Klar Beschriftet und mechanisch getrennte Schraubklemmen für jede Achse

Bild: Anschlussblöcke zur CSMIO

Stromversorgung:
Deutliche Schraubklemmen für die externe Spannungsversorgung.

Frequenzumrichter:
Schließen Sie einen Frequenzumrichter einfach an. Die meisten FU´s arbeiten mit COM und Re oder COM und Li für die Drehrichtung.
Hier können Sie einfach einen Frequenzumrichter anschließen der so arbeitet (Delta usw)

Zugehörige Produkte

IP-M IN-Out Block Set

Zum Produkt

Die Klemme bei uns auf der Platine 01 (X4)wäre bei Delta die DCM Klemme. DCM kann bei Ihnen auch COM oder dergleichen heißen. Also das gemeinsamte Bezugspotential

Die Klemme 02 (NO1) auf unserer Platine wäre bei Delta dann MI1 und die Klemme 03 (NO2) wäre bei Delta dann MI2.
No steht für Normaly Open

Analoge Ein und Ausgänge Sauber Beschriftet
Wer einen Frequenzumrichter anschließen möchte kann die Sollwertspannung bei Out 0 abgreifen. Das Bezugspotential ist dann GND

Im Frequenzumirchter würde das ganze dann so angeschlossen:
OUT 0 wird an die Klemmen AVI angeschlossen
Die GND Klemme wird an ACM angeschlossen.
Sie müssen dann den Frequenzumrichter dann eventuell auf externe Signale umstellen

Ausgänge: Schließen Sie an den Relaisausgängen (NO) bis zu 230 Volt 6 Ampere an. Die LED zeigt Ihnen welcher Ausgang gesetzt wurde.

Die beiden RJ45 Buchsen (siehe Pfeil) dient zum Anschluss der Kühlmittelsteuerung

Bild: Anschlussblöcke zur CSMIO

Zugehörige Produkte

MMS-Kühlmittelsteuerung

Zum Produkt
