IP-S Set 3
Produktinformationen "IP-S Set 3"
IP-S Ethernet Motion Controller für max. 6 Achsen mit unseren Klemmenblöcke für eine einfache Verdrahtung.
Effektivster und präzisester Controller für anspruchsvolle Projekte.
IP-S ist unser Angebot für große Anlagen und Maschinen mit Schrittmotoren oder Servosystemen geeignet. Durch das spezielle Plugin können besonders die Servosysteme ausgereitzt werden. Die 4 MHz Geschwindigkeit und die im Plugin möglichen Einstellungen, wie zum Beispiel Servoreset und master / Slave Achsen und vieles mehr kommt hier diesen Systemen zu gute. IP-S ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester Technologie machte es möglich, STEP / DIR Signalfrequenz bis zu 4MHz aus zu geben ohne auf die Rechnenleistung angewiesen zu sein. Die Umsetzung der Ethernet-Verbindung stellt eine alternative zu der veralteten LPT oder der längenbegrenzten und störanfälligen USB Schnittstelle. Und das ganze auf einen kompakten Raum.
Für alle die Windows 7/10 einsetzen möchten, ist diese Art von Controller ein unbedingtes muß!
Die Betriebsspannung ist 24 Volt was den Industriestandart entspricht.
Systemvoraussetzungen Minimum:
Intel Pentium IV
512 MB RAM
Grafikkarte mit 64MB
Systemvoraussetzungen Empfohlen:
Intel Core DUO 2GHz
2 GB Ram
Grafikkarte 512 MB
Mach3 Software mit Microsoft Net Windows XP Windows 7 32 Bit oder Windows 10
mach4 Software mit Microsoft Net Windows 7 32 Bit oder Windows 10
Netframe 3.5 auch ein Update auf Windows 10 ist möglich
PC-Verbindung über Ethernet 10/100 MB
6-Achsen-Controller für maximalen Ausbau
STEP Frequenz 4Mhz (differenzielle Ausgänge,somit sehr resistent gegen Störungen)
Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen
32 digitale Eingänge und 16 digitale Ausgänge
4 analoge Eingänge / 2 analoge Ausgänge (0-10V)
Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung und erfüllen die IP Industrie-Standards - 24VDC
Spindel Inverter-Steuerung über analoge Ausgänge
- bis zu 3 Achsen als Slave einstellbar
- Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen Ausgängen
Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin.
Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte
Schraubklemmen.
Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Kein Umständliches verdrahten mehr.
Besondere Eigenschaft für Servosysteme ist der Eingang je Endstufe für ein Fehler. und beimi Auftreten eines Fehlers werden die anderen Endstufen in 0,0001 Sekunden gestoppt. Der Fehler kann durch eine Resetfunktion der Steuerung zurückgesetzt werden diese Funktion gibt es nur bei unserer Steuerung und hat nichts mit der Mach3 zu tun.
Lieferumfang:
- IPS Controller

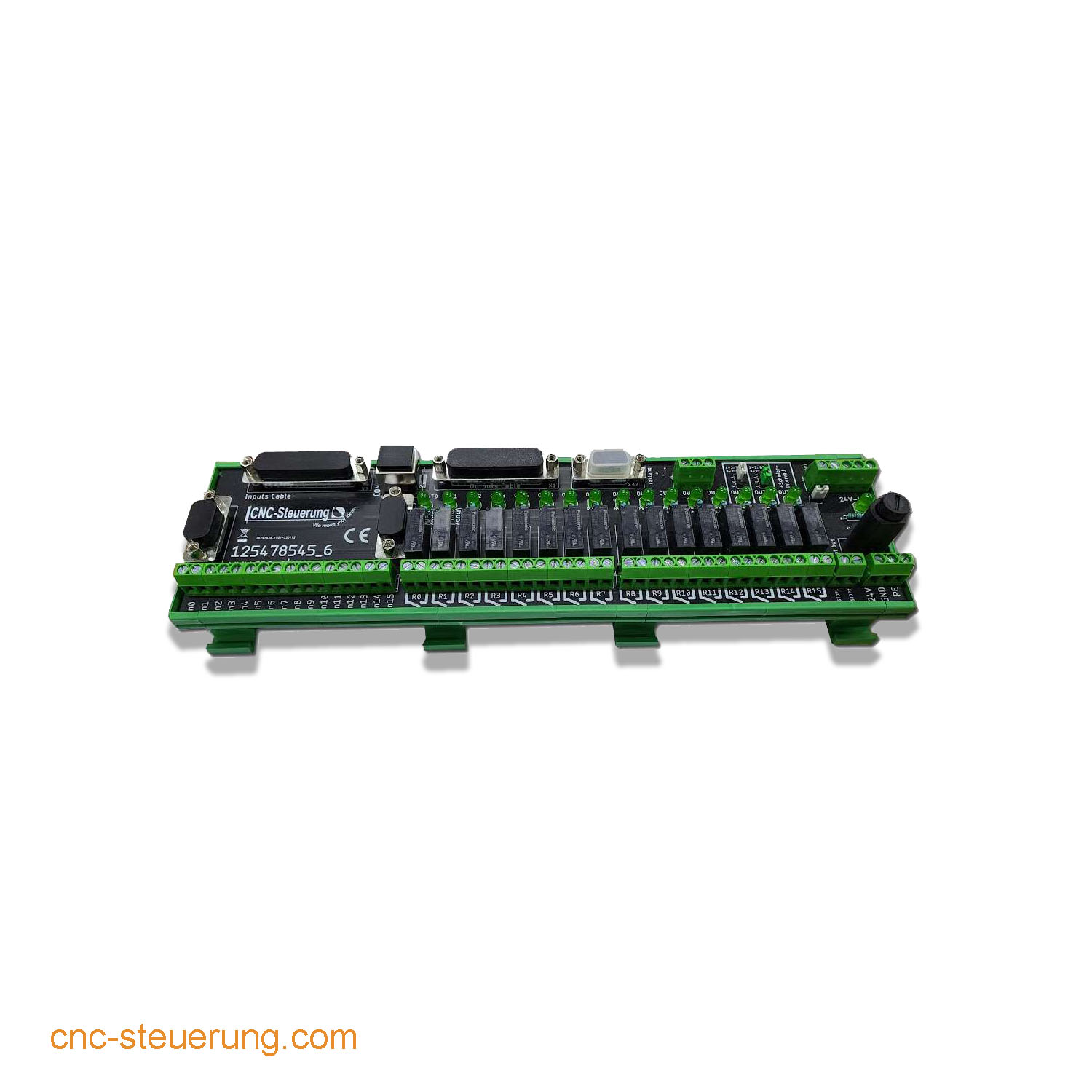

- 1 x Spezialanschlussblock für die IN0-15 und 16 Ausgänge mit Relais
- 1 x Spezialanschlussblock für Step/Dir und IN - 31-31 sowie Analog In / Out
CNC Steuerung
Herstellerangaben:
CNC-Steuerung
Jerichistr.28
46399 Bocholt
E-Mail: Technik@cnc-steuerung.com
Web: https://www.cnc-steuerung.com
Produktsicherheit und bestimmungsgemäße Verwendung
Unsere Produkte sind ausschließlich für den Einsatz im Bereich CNC-Technik, Maschinensteuerung und Automatisierung vorgesehen. Die Installation, Inbetriebnahme und Nutzung dürfen nur durch fachkundige Personen oder qualifiziertes Fachpersonal erfolgen.
Vor der Verwendung sind alle technischen Unterlagen, Anschlusspläne, Bedienungsanleitungen und Sicherheitshinweise vollständig zu lesen und einzuhalten.
Sicherheitshinweise
- Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Der Einbau muss entsprechend der geltenden nationalen und europäischen Vorschriften erfolgen.
- Unsachgemäße Installation oder Verwendung kann zu Sachschäden, Maschinenfehlern oder Verletzungen führen.
- Sicherheits- und Schutzfunktionen der Maschine dürfen nicht außer Kraft gesetzt werden.
- Das Produkt ist nicht für den Einsatz in sicherheitskritischen oder lebensunterstützenden Systemen vorgesehen.
Haftungsausschluss
Für Schäden, die durch unsachgemäße Verwendung, fehlerhafte Verdrahtung, unzulässige Veränderungen oder Nichtbeachtung der Anleitungen entstehen, übernimmt CNC-Steuerung keine Haftung.
Konformität und Dokumentation
Soweit erforderlich, liegen den Produkten entsprechende technische Unterlagen, Bedienungsanleitungen und Konformitätserklärungen bei oder können auf Anfrage bereitgestellt werden.
Sie erhalten alle Anleitungen auch per Download unter diesem Link: Zu den Anleitungen
Meldung von Sicherheitsproblemen
Sollten Sie Sicherheitsmängel oder Risiken an einem Produkt feststellen, kontaktieren Sie uns bitte umgehend unter: Technik@cnc-steuerung.com
Anmelden
Passende Software
Sim-CNC PRO ist eine innovative Steuerungssoftware für CSMIO/IP-Controller der Serie M - S oder A Die Software bietet Dynamik und Präzision in der Bewegung, die in anderer proprietärer CNC-Steuerungssoftware noch nicht zu sehen war. Dies wurde durch das S-Kurvenprofil sowie ausgeklügelte Algorithmen zur Bewegungstrajektorienoptimierung erreicht. Dies bedeutet, dass eine Maschine gleichzeitig schnell, dynamisch und präzise sein kann und ein Behandlungsprozess reibungslos und gleichmäßig abläuft. Es wirkt sich stark auf die Bearbeitungszeit aus, verlängert die Lebensdauer von Werkzeugen und der Mechanik einer Maschine. Die Sim-CNC-Software ist mit der Skriptsprache Python ausgestattet, die dem Anwender es ermöglicht eigene Skripte zu erstellen.Die SIM CNC PRO Software können wir Ihnen für Windows - Mac und Linux anbieten. Lieferumfang: Lizenz für 1 Jahr ausgestellt auf einen CSMIO (M - S oder A Controller) Updates für 1 Jahr kostenlos- Zugang zum Cloudserver für die deutsche Oberfläche Mindestanforderungen: - PC mit Windows 10 - Linux - MacOS - 64bit I3 Processor - 4GB RAM Dual Channel - CSMIO /IP Controller # - FP4Version - CSMIO Firmware V3Lieferumfang:- Downloadartikel- SIM Software mit unserer Spezial Oberfläche mit Kantentaster MenüWer das Kantentasten einsetzen möchte benötigt allerdings noch die Makros
Die V5 Version der Oberfläche ist nun erhältlich, wir gehen mit der Oberfläche der Mach4 einen weiteren Schritt in Richtung Zukunft. Aus diesem Grunde ist die Umstellung notwendig geworden. In dieser Version ist neben der Optik sehr viel in Sachen Funktionen vorgenommen worden. Achtung: Nur für privaten Einsatz keine Lieferung an Firmen - Oberfläche Fräsen Deutsch - Menü Deutsch - Onlinehilfe (wenn eine Internetverbindung besteht) - ständige Erweiterungen und Updates auf unseren Server Die Mach4 Software setzt schon wie bei der Mach3 vor 15 Jahre neue Standards ! Wir können das nicht genug betonen: Mach4 ist kein Upgrade für Mach3. Die Mach4 ist schneller, stabiler und bietet eine Plattform für Erweiterungen, Änderungen und neue Funktionen. Unsere Oberfläche ab Version V4.1203 hat nun ein eigenes Tastermenü was es dem Anwender ermöglicht seine Funktionen über Module flexibel zu erweitern. Wer seinen PC mit dem Internetverbunden hat kann auf das Online Hilfe Menü zurückgreifen, was dem Anwender dann sofort den Umgang mit der Mach4 erklärt. Lizenzierungsanweisungen: Installieren Sie die Demo auf der tatsächlichen Maschine, auf der sie verwendet werden soll. Starten Sie die Demo und rufen Sie in Mach4 den Bildschirm Hilfe / Info auf. Kopieren Sie die PC-ID-in die Zwischenablage - erstellen Sie ein Ticket . Wir erstellen Ihnen insgesamt maximal 3 neue Lizenzdateien für Ihre Mach4 Software. Prüfen Sie aus diesem Grunde den Rechner ausführlich auf "Herz und Nieren" Erst wenn alles zu Ihrer Zufriedenheit läuft sollten Sie uns die PID zusenden. Achtung: Die PCID ist eindeutig und ändert sich wenn Sie die Hardware Grundsätzlich ändern. Installieren Sie Grafikkarten oder Festplatten vor der Lizensierung. Lieferumfang: - Mach4 Version Fräsen Privatversion mit Menü und Oberfläche "Fräsen" - Oberflächenversion V5 als Downloadlink (12 Monate gültig nach dem Kauf) - Lizenzdatei per E-Mail Versand - kostenloses Onlinehilfe Menü - incl. 12 Monate Oberflächen Update im CloudserverPC Voraussetzungen:VORZUGSWEISE: 32- oder 64-Bit-Laptop oder -Desktop- Verwendung eines externen Motion Controllers Windows 10, Ein geeigneter externer Motion Controller Mach4 Plugin für den ausgewählten Motion Controller 2Ghz CPU 1GB RAM Grafikkarte mit 256 MB RAM(Große G-Code-Dateien, insbesondere 3D-Dateien, erfordern eine Grafikkarte mit 512 MB RAM oder mehr)

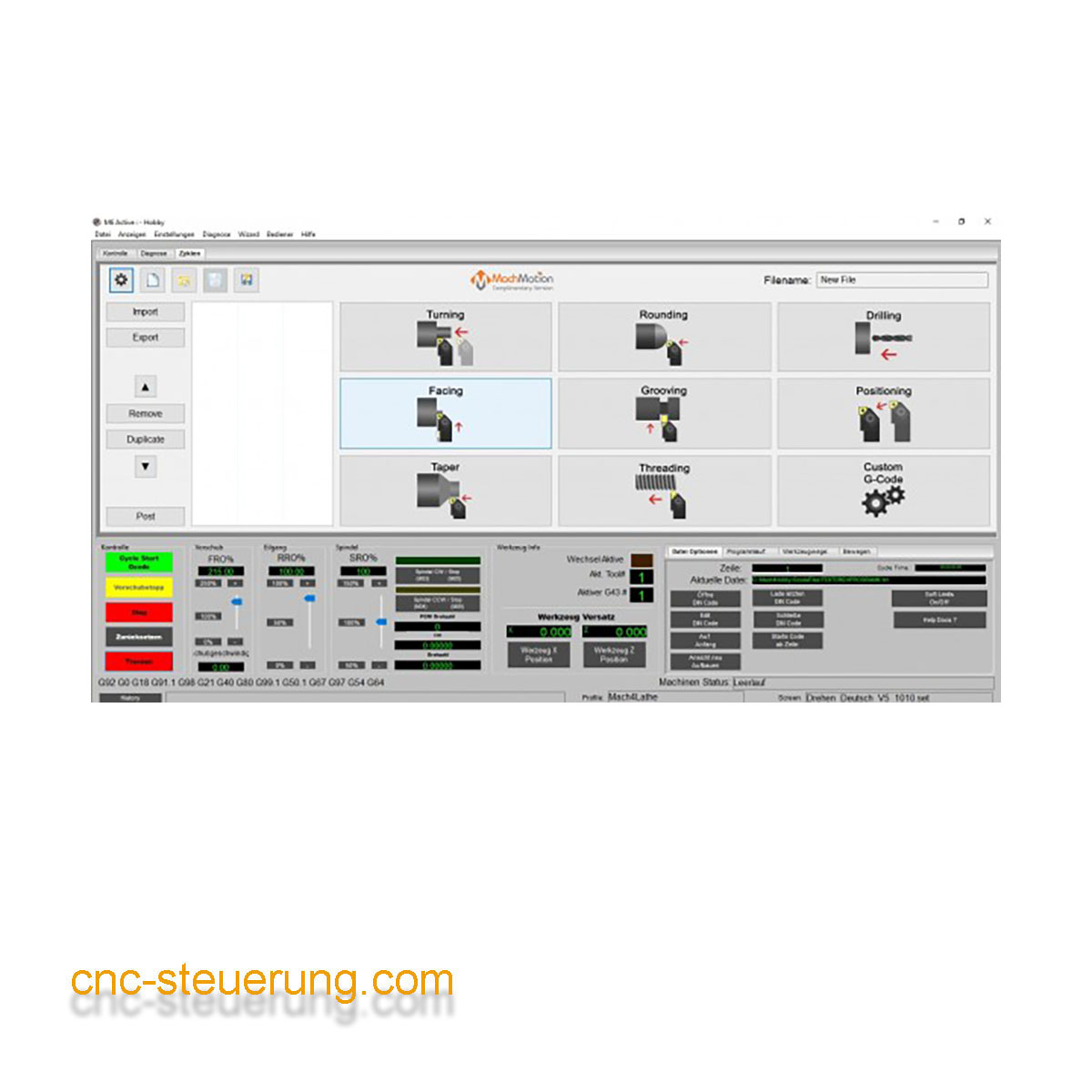

Mach4 Software Privat Drehen – Die moderne CNC-Steuerung für ambitionierte HobbyanwenderBringen Sie Ihre CNC-Drehmaschine auf den neuesten Stand der Technik. Mit der Mach4 Software Privat Drehen erhalten Sie eine leistungsstarke CNC-Steuerung, die speziell für den privaten Einsatz entwickelt wurde. Profitieren Sie von einer modernen Benutzeroberfläche, einer hohen Verarbeitungsgeschwindigkeit und einer stabilen Softwarearchitektur für präzise Drehbearbeitungen.Im Gegensatz zu Mach3 handelt es sich bei Mach4 nicht um ein einfaches Upgrade, sondern um eine vollständige Neuentwicklung. Die Software arbeitet deutlich schneller, reagiert präziser und bietet eine zukunftssichere Plattform für Erweiterungen und neue Funktionen. So steuern Sie Ihre CNC-Drehmaschine komfortabel, zuverlässig und mit maximaler Kontrolle.Ihre Vorteile auf einen Blick:Deutsche Benutzeroberfläche und deutsches MenüSpeziell für private Anwender und Hobby-CNC-MaschinenModerne V5-Oberfläche mit zahlreichen neuen FunktionenDynamische Werkzeugweganzeige mit Drehen, Zoomen und VerschiebenRegelmäßige Oberflächen-Updates für 12 MonateLizenzdatei und deutsches Sprachpaket inklusiveOptimiert für den Einsatz mit externen Motion ControllernSchnelle und einfache Lizenzierung über die PC-IDAls Kunde von CNC-Steuerung.com profitieren Sie zusätzlich von einem erfahrenen Ansprechpartner rund um CNC-Steuerungen und Retrofit-Projekte. Seit vielen Jahren unterstützen wir unsere Kunden mit praxisnahen Lösungen, kompetenter Beratung und zuverlässigem Support – von der Auswahl der Software bis zur erfolgreichen Inbetriebnahme.Steigen Sie jetzt auf die nächste Generation der CNC-Steuerung um und erleben Sie, wie einfach, präzise und leistungsfähig modernes CNC-Drehen mit Mach4 sein kann. Was ist besser?- Typ C (Fanuc) Werkzeugkompensationswert Standard in Mach4. - Genauere Werkzeug Pfad für unterschiedliche Werkzeug - Synchrone Bewegung von bis zu 6 völlig getrennte Koordinatensysteme (Instanzen) in der gleichen Zeit. Mehrere Spindelköpfe, Maschinen und Verfahren, um komplexe Teile zu produzieren. - Asynchronous Bewegungen möglich (out-of-Band-Achse) Pre-Änderung Werkzeugwechsler R-. Fernsteuerung von Maschinen (IPC) Kontrollieren oder verfolgen CNC-Ausrüstung von einem entfernten Standort Stark erweiterte Fehlerbehebung Verfolgen Sie den Betrieb von Anlagen Link-Informationen zwischen anderen Computer-Anwendungen Excel, etc ... - Neue dynamische Werkzeug Weganzeige Anzeigen, drehen, schwenken und Maßstab Deutsche Oberfläche und deutsches Menü! Die Private Version ist für Anwender gedacht die keine gewerbliche Nutzung verfolgen. Mach4 ist völlig neu! Wir können das nicht genug betonen: Mach4 ist kein Upgrade für Mach3. Es ist schneller, reaktionsschneller und bietet eine Plattform für Erweiterungen, Änderungen und neue Funktionen. Lizenzierungsanweisungen:Installieren Sie die Demo auf der tatsächlichen Maschine, auf der sie verwendet werden soll. Starten Sie die Demo und rufen Sie in Mach4 den Bildschirm Hilfe / Info auf.Kopieren Sie die PC-ID-in die Zwischenablage - erstellen Sie ein Tickete in Ihrem Benutzkonto. Wir erstellen Ihnen insgesamt maximal 3 neue Lizenzdateien für Ihre Mach4 Software.Prüfen Sie aus diesem Grunde den Rechner ausführlich auf "Herz und Nieren" Erst wenn alles zu Ihrer Zufriedenheit läuft sollten Sie uns die PID zusenden.Achtung: Die PCID ist eindeutig und ändert sich wenn Sie die Hardware Grundsätzlich ändern. Installieren Sie Grafikkarten oder Festplatten vor der Lizenzsierung.Lieferumfang:- Mach4 Version Drehen Privatversion mit Menü und Oberfläche "Drehen"- Lizenzdatei- Sprachpaket- incl. 12 Monate Oberflächen Update PC Voraussetzungen: VORZUGSWEISE: 32- oder 64-Bit-Laptop oder -Desktop - Verwendung eines externen Motion Controllers Windows 10, Ein geeigneter externer Motion Controller Mach4 Plugin für den ausgewählten Motion Controller 2Ghz CPU 1GB RAM Grafikkarte mit 256 MB RAM (Große G-Code-Dateien, insbesondere 3D-Dateien, erfordern eine Grafikkarte mit 512 MB RAM oder mehr)

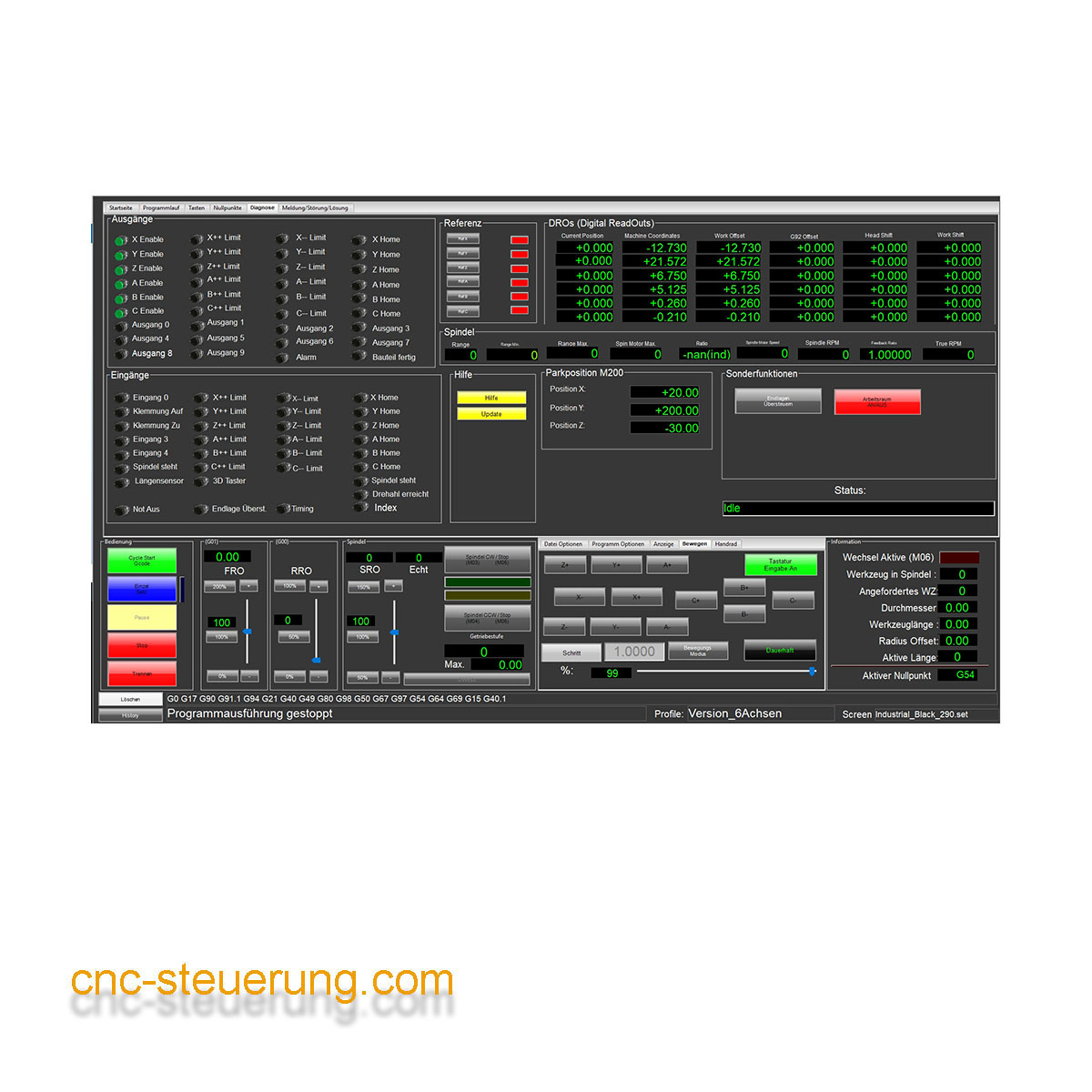

Mach4 Software Fräsen Gewerbe-Version – Professionelle CNC-Software für höchste Ansprüche Die Mach4 Software Fräsen Gewerbe-Version wurde speziell für den professionellen Einsatz auf CNC-Fräsmaschinen entwickelt. Mit der modernen deutschen V5-Oberfläche, einer leistungsstarken Softwarearchitektur und umfangreichen Funktionen bietet sie die ideale Lösung für Unternehmen, Maschinenbauer und anspruchsvolle Fertigungsbetriebe. Mach4 ist keine Weiterentwicklung von Mach3, sondern eine vollständig neu entwickelte CNC-Steuerungssoftware. Sie arbeitet schneller, stabiler und flexibler und ermöglicht die Umsetzung komplexer Bearbeitungsaufgaben mit höchster Präzision. Dank der modularen Architektur lässt sich die Software durch Makros, Plugins und individuelle Funktionen optimal an Ihre Maschine anpassen. Ihre Vorteile Professionelle Gewerbelizenz für CNC-Fräsmaschinen Deutsche V5-Benutzeroberfläche Hohe Performance und maximale Prozesssicherheit Dynamische Werkzeugwegdarstellung Erweiterbar durch Makros und Plugins Kompatibel mit modernen Motion Controllern Lizenzdatei inklusive 12 Monate Oberflächen-Updates inklusive Deutscher Support von CNC-Steuerung.com Die Gewerbe-Version unterstützt Sie dabei, Rüstzeiten zu reduzieren, Bearbeitungsprozesse zu optimieren und die Produktivität Ihrer CNC-Fräsmaschine nachhaltig zu steigern. Durch regelmäßige Weiterentwicklungen bleibt Ihre Steuerung technisch auf dem neuesten Stand. Mit über 20 Jahren Erfahrung, mehreren tausend verkauften Komponenten und zahlreichen erfolgreichen Retrofit-Projekten ist CNC-Steuerung.com Ihr kompetenter Partner für professionelle CNC-Steuerungen. Von der Beratung bis zur Inbetriebnahme erhalten Sie praxisnahen Support und leistungsstarke Lösungen aus einer Hand. Lieferumfang:1 x Lizenz für einen Rechner

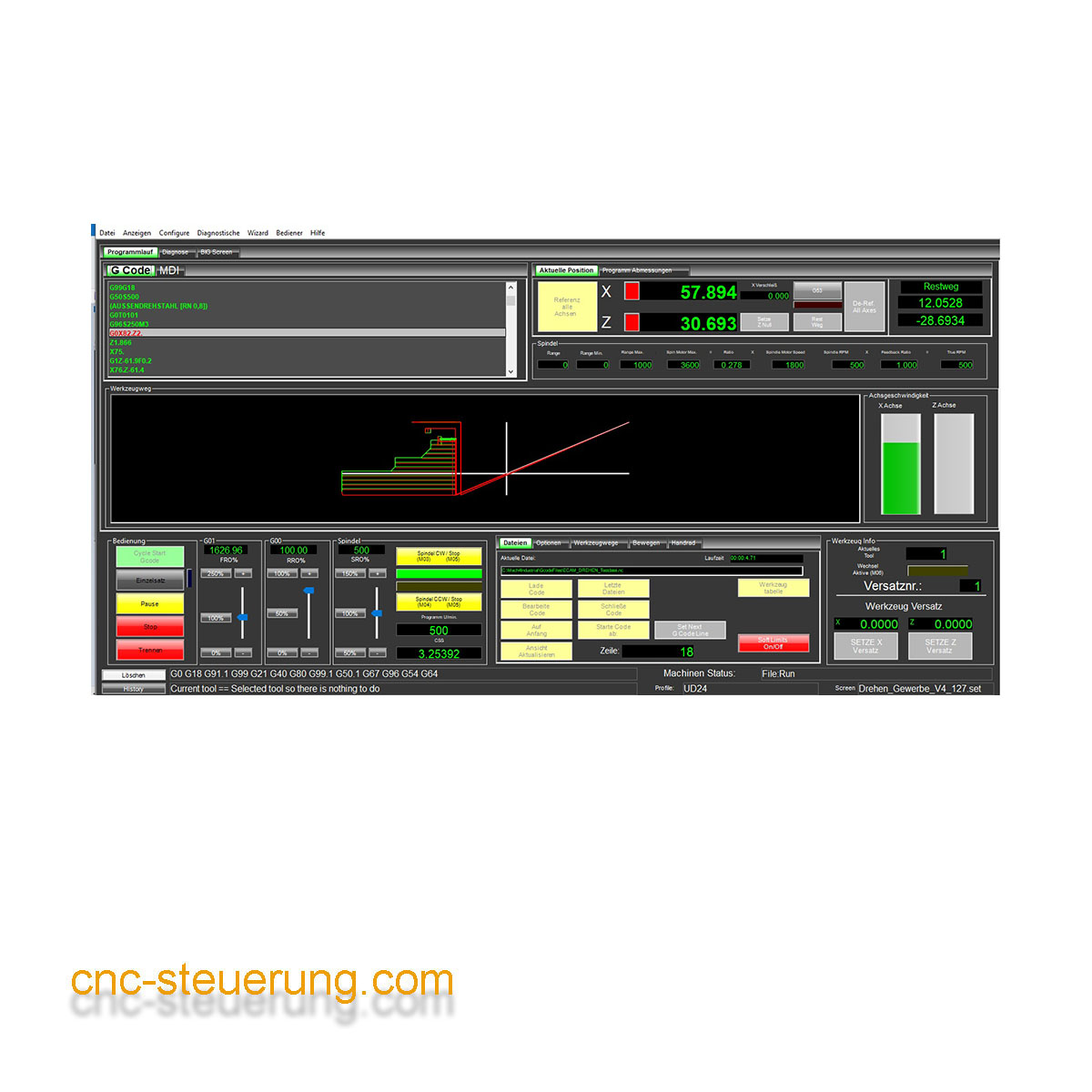

Mach4 Software Drehen Gewerbe-Version – Entwickelt für professionelle CNC-DrehmaschinenMaximale Performance. Höchste Präzision. Für den täglichen Einsatz in Industrie und Handwerk.Die Mach4 Software Drehen Gewerbe-Version ist die professionelle CNC-Steuerungssoftware für Unternehmen, Maschinenbauer und Fertigungsbetriebe, die höchste Ansprüche an Zuverlässigkeit, Geschwindigkeit und Präzision stellen.Mit ihrer modernen Softwarearchitektur, der deutschen V5-Benutzeroberfläche und umfangreichen Funktionen bietet Mach4 die ideale Grundlage für eine leistungsstarke CNC-Drehmaschine. Gegenüber älteren Steuerungssystemen überzeugt Mach4 durch eine deutlich höhere Performance, eine stabile Arbeitsweise und zahlreiche Erweiterungsmöglichkeiten.Ihre Vorteile auf einen Blick✔ Professionelle Gewerbelizenz für den täglichen Einsatz✔ Moderne deutsche V5-Benutzeroberfläche✔ Hohe Geschwindigkeit und maximale Prozesssicherheit✔ Optimiert für CNC-Drehmaschinen und Retrofit-Projekte✔ Erweiterbar durch Makros, Plugins und individuelle Funktionen✔ Kompatibel mit modernen Motion Controllern✔ Regelmäßige Software-Updates und kontinuierliche Weiterentwicklung✔ Deutscher Support durch CNC-Steuerung.comOb Einzelteilfertigung oder Serienproduktion – mit der Mach4 Gewerbe-Version steuern Sie Ihre CNC-Drehmaschine präzise, effizient und zuverlässig. Optimierte Arbeitsabläufe, kurze Reaktionszeiten und eine intuitive Bedienung helfen dabei, Rüstzeiten zu reduzieren und die Produktivität nachhaltig zu steigern.Seit über 20 Jahren steht CNC-Steuerung.com für innovative CNC-Lösungen, erfolgreiche Retrofit-Projekte und kompetente technische Beratung. Profitieren Sie von unserer Erfahrung, praxisnahen Lösungen und einem persönlichen Support, der Sie von der Auswahl bis zur Inbetriebnahme begleitet.Setzen Sie auf professionelle CNC-Software für professionelle Ergebnisse – mit der Mach4 Software Drehen Gewerbe-Version von CNC-Steuerung.com. Lieferumfang:- Lizenzdatei- incl. 12 Monate Oberflächen Update
